Почему не работает вентилятор охлаждения ВАЗ 2114

Если на ВАЗ 2114 отказал вентилятор и не включается при достижении температуры, то причин может быть несколько, начиная от самых безобидных, до тех, которые сулят замены самого вентилятора: Итак, причины по которым вентилятор не будет работать:

  • Проблемы с датчиком включения вентилятора;
  • Перегорел предохранитель цепи питания вентилятора;
  • Перегорела катушка реле или подгорели контакты;
  • Разъединился разъем вентилятора;
  • Перегорел электродвигатель вентилятора;

Как можно заметить, причин, почему не работает данная деталь, довольно мало и чтобы найти истинную проблему необходимо проверить все причины поэтапно.

Предохранитель вентилятора

Для защиты электрической цепи вентилятора охлаждения ВАЗ 2114 от короткого замыкания и перегрузок используется предохранитель, у которого при повышении тока в цепи, перегорает плавкая вставка, что приводит к разрыву этой цепи.

Располагается предохранитель вентилятора охлаждения ВАЗ 2114 находится в монтажном блоке предохранителей под номером F5 на 20А. Иногда блок предохранителей в автомобилях может отличаться и предохранитель вентилятора может быть расположен под номером F7 на 30А.

Реле вентилятора

Вентилятор охлаждения защищается дополнительно с помощью реле, которое разгружает контакты на датчике. Реле состоит из катушки и контактов. Довольно часто на Реле подгорают контакты или перегорает обмотка катушки, что препятствует включению вентилятора.

Реле расположено на дополнительном блоке предохранителей, который расположен под центральной консолью рядом с блоком управления двигателем (ЭБУ). На картинке реле отмечено красным кругом.

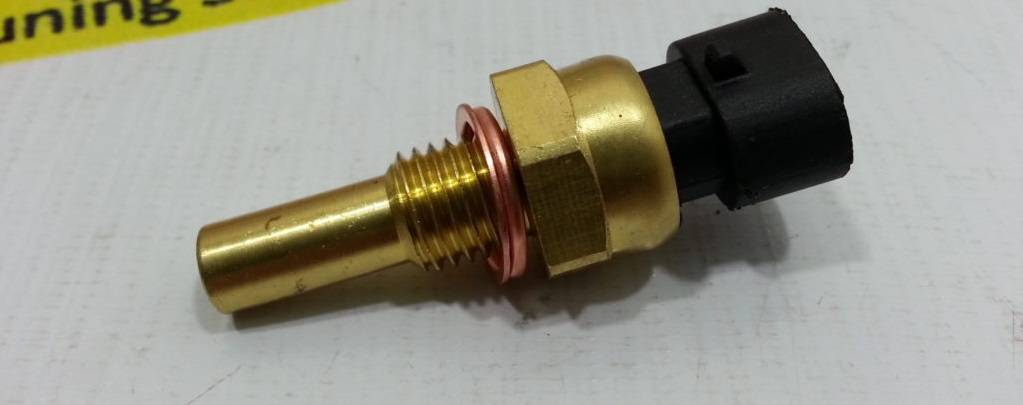

Датчик включения вентилятора

Для включения вентилятора охлаждения двигателя используется специальный датчик позволяющий включить его автоматически при достижении определенной температуры. Датчик расположен в корпусе термостата и устанавливается туда через резьбовое соединение со специальной уплотнительной шайбой.

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

  1. Если двигатель горячий, необходимо дать ему остыть;
  2. Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
  3. Снять крышку расширительного бачка;
  4. Вынуть пробку радиатора;
  5. Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
  6. Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
  7. Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
  8. Снять клемму с проводами;
  9. Гаечным ключом аккуратно отвернуть датчик.


Демонтаж датчика

Для установки нового датчика необходимо:

  1. Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
  2. Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
  3. Подключить клеммы с проводами;
  4. Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
  5. Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
  6. Вернуть на место пробку радиатора;
  7. Закрыть расширительный бачок;
  8. Подсоединить минусовую клемму аккумуляторной батареи;
  9. Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

  • неисправен привод (электродвигатель) вентилятора;
  • перегорел предохранитель;
  • вышло из строя реле;
  • обрыв электропроводки;
  • отсутствие контакта в разъеме датчика температуры;
  • неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

Инструменты:

  • торцевой ключ на 10;
  • торцевой ключ на 8;
  • отвертка с крестовой битой.

Порядок выполнения

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.

Какая должна быть температура

Стрелка температуры стремиться в красную зону — скоро перегрев

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

С развитием автомобильной индустрии и резком скачке технологий в 2000-х годах, в 2004 году было принято решение пересмотреть данный показатель. Так, рассмотрев все факты и проанализировав конструктивные особенности многих автомобилей, было решено установить плавающий показатель с гранично-допустимыми нормами, который составляет, на сегодняшний день, 85-105 градусов Цельсия.

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

  • Почему загорается чек неисправностей двигателя в машине? Основные причины
  • Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

  • Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
  • Причины вибрации в салоне автомобиля на холостом ходу

Забит радиатор

Радиатор может быть забит снаружи и изнутри. Наружное загрязнение связано с попаданием в соты пыли и прочего мусора, а также насекомых. Это ухудшает теплообмен, проявляется частым срабатыванием вентилятора и длительным временем его работы.

Забитые соты радиатора охлаждения двигателя

Проблема решается хорошей промывкой мойкой под высоким давлением. Если радиатор давно в эксплуатации, автомобиль хуже охлаждается и греется из-за деформации сот. «Вылечить» эту беду можно заменой радиатора.

Изнутри радиатор забивается редко. Обычно это происходит из-за некачественного антифриза, езды на воде или как «побочный эффект» радиаторных герметиков. О присутствии этой проблемы говорит охлаждающая жидкость: она мутнеет, в ней видны масляные пятна и твердые частицы. Промывка охлаждающей системы ВАЗ 2114 производится с полным сливом антифриза дистиллированной водой с добавлением средств для очистки радиатора.

По статистике три четверти ответов на вопрос почему у «четырки» нагревается двигатель связаны с одной из перечисленных выше неисправностей. Диагностировать и устранить их можно самостоятельно без привлечения услуг автосервиса. Если ни один указанный способ проблему не решает, за диагностикой лучше обратиться к специалистам.

Другие причины перегрева ВАЗ-2114:

  • неисправность приборной панели;
  • неисправность помпы;
  • негерметичность прокладки головки блока цилиндров (ГБЦ).

Забит радиатор

Радиатор может быть забит снаружи и изнутри. Наружное загрязнение связано с попаданием в соты пыли и прочего мусора, а также насекомых. Это ухудшает теплообмен, проявляется частым срабатыванием вентилятора и длительным временем его работы.

Забитые соты радиатора охлаждения двигателя

Проблема решается хорошей промывкой мойкой под высоким давлением. Если радиатор давно в эксплуатации, автомобиль хуже охлаждается и греется из-за деформации сот. «Вылечить» эту беду можно заменой радиатора.

Изнутри радиатор забивается редко. Обычно это происходит из-за некачественного антифриза, езды на воде или как «побочный эффект» радиаторных герметиков. О присутствии этой проблемы говорит охлаждающая жидкость: она мутнеет, в ней видны масляные пятна и твердые частицы. Промывка охлаждающей системы ВАЗ 2114 производится с полным сливом антифриза дистиллированной водой с добавлением средств для очистки радиатора.

По статистике три четверти ответов на вопрос почему у «четырки» нагревается двигатель связаны с одной из перечисленных выше неисправностей. Диагностировать и устранить их можно самостоятельно без привлечения услуг автосервиса. Если ни один указанный способ проблему не решает, за диагностикой лучше обратиться к специалистам.

Другие причины перегрева ВАЗ-2114:

  • неисправность приборной панели;
  • неисправность помпы;
  • негерметичность прокладки головки блока цилиндров (ГБЦ).

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

  • Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
  • Открываем капот и обесточиваем минусовую клемму
  • Корпус воздушного фильтра следует открутить ключом на десять
  • Ослабляют хомуты у воздуховода
  • Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
  • Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
  • Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
  • Снимают колодку мотора
  • Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Ремонт

После выявления причины неисправности легче произвести ремонт, поскольку не потребуется разбирать (а потом собирать) лишние узлы. Также это помогает нам понять, сможем, ли мы справиться своими силами, либо же необходима помощь специалистов.

Начнём с наиболее распространённого случая, это когда проблема поломки заключается в самом вентиляторе. Система устроена так, что воздух вначале проходит через крыльчатку, а потом через салонный фильтр. Вследствие этого на вентиляторе остаётся много пыли, что негативно сказывается на работе электродвигателя. Ремонт заключается в очистке и смазке моторчика, для этого:

  1. Снять боковую панель торпеды со стороны пассажира.
  2. Снять бардачок со стороны пассажира.
  3. Далее, необходимо демонтировать пластиковую крышку, закрывающую салонный фильтр, предварительно выкрутив винты крепления.
  4. Теперь мы имеем свободный доступ к моторчику. Для его демонтажа нужно оттянуть фиксатор вниз и провернуть сам мотор против часовой стрелки, после чего свободно достать его. На нём будет большое количество пыли, нужно принять меры, чтобы не испачкать ею салон.
  5. Остаётся только отсоединить клемму, и моторчик на свободе.
  6. Приступаем к чистке, для этого лучше использовать компрессор, но можно воспользоваться и щёткой. Главное, ничего не отломать и не повредить. Чтобы ничего не нарушить, нужно не повредить балансировочные грузики.
  7. После чистки приступаем к смазке. Смазываем все трущиеся поверхности, для этого подойдёт смазка на основе силикона.
  8. После чистки и смазки собираем всё в обратной последовательности.

Если же диагностика показала неисправность заслонки, то можно провести попутно и профилактику электродвигателя, описанную выше, поскольку для обеспечения доступа всё равно придётся снять бардачок. Времени это займёт немного, но это позволит продлить его работоспособность ещё на долгое время. Для ремонта заслонки необходимо произвести работы пунктов 1 – 3, описанные выше. Далее переходим к следующим действиям:

  1. Затем нам нужно добраться до заслонки рециркуляции воздуха, она находится под моторчиком. Открыть её и удалить всю пыль с уплотнительных резинок.
  2. После чего смазать резинку смазкой на основе силикона. Также обильно смазать места крепления затворки к печке.
  3. Проверяем не собирая. Если свист продолжается, то нужно найти щель между заслонкой и корпусом. Сделать это можно, поднеся руку, или кусочком бумаги либо скотча. После того как щель найдена, её необходимо уплотнить, чтобы избежать «просачивания» воздуха сквозь щель.
  4. Далее, необходимо адаптировать заслонки, а точнее концевые выключатели, чтобы закрытие заслонок было плотным. Для этого одновременно нажимаем на панели управления отопителем кнопки «обдув на грудь» и «включение кондиционера», после чего они начинают поочерёдно мигать. Адаптация проходит в автоматическом режиме секунд 20, пока мигают клавиши.
  5. Проверяем и собираем всё в обратной последовательности.

Вот такими несложными способами можно произвести диагностику и успешно выполнить ремонт, даже не имея большого количества опыта в подобных работах. После чего наслаждаться бесшумной работой печки в любом положении заслонки. А смазанные и чистые детали служат намного дольше и реже выходят из строя.
