Признаки неисправности стартера автомобиля

Стартер не крутит совсем

Проблема может быть:

• в проводке;
• во втягивающем;
• непосредственно в двигателе стартера.

Начнем поиск проблемы с простого.

Осмотрим подключение

• Проверьте противоугонные системы. Возможно это они шутят над вами.
• Возможно у вас банально разряжен аккумулятор.
• Если для цепи стартера есть предохранитель, проверьте его целостность.
• Проверим, появляется ли напряжение +12 В на управляющем контакте стартера (это тонкий винт на втягивающем реле). Если напряжения нет, значит проверим дополнительное реле стартера и замок зажигания.
• Попросите помощника поворачивать ключ в положение «старт» и послушайте. издает ли при этом стартер какие-то звуки. Возможно, у вас подклинивает шток втягивающего реле. Оно срабатывает, об этом свидетельствует щелчок, но его перемещение ограничено.

Немного теории: что такое электростартер

Стартер автомобиля – это компактный электродвигатель постоянного тока, коллекторного типа, на валу которого стоит шестерня, совпадающая по профилю с зубьями на маховике. На корпус этого электромотора прикручено тяговое реле (соленоид), сердечник которого в момент поворота ключа толкает шестерню в зацепление с маховиком и одновременно – смыкает контактную пластину – делает «мостик» для питания обмоток.

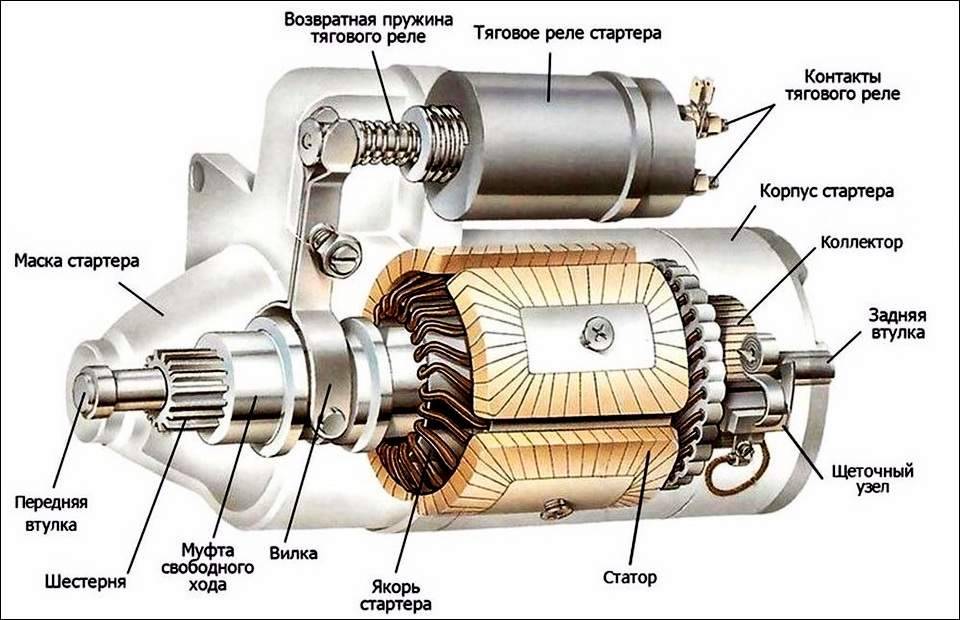

Устройство стартера

Ротору остается только приложить усилие, провернуть маховик и запустить двигатель. Прилагается усилие обычно через понижающий редуктор, поскольку штатная скорость вращения моторчика – высокая. Пока пусковой механизм будет крутиться, шестерня бендикса будет прижиматься к маховику. Чтобы двигатель не начал после запуска вращать сам стартер, эту шестерню посадили на обгонную муфту, которая размыкает зацепление, когда скорость маховика станет больше скорости шестерни. В зацепление бендикс приводится «вилкой-рычагом», которую качает сердечник «тягового». Как только происходит запуск ДВС, и ключ возвращается в предыдущее положение — ток в обмотке реле — пропадает, шестерня возвращается под корпус, оставаясь там зафиксированной.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Несчастья стартера, или Что надо знать и чего нельзя делать, чтобы преждевременно его не погубить

Стартер может выйти из строя по разным причинам. Однако если взять за основу статистику обращений на предприятия, занимающиеся ремонтом этих агрегатов, то выяснится, что главными поставщиками неприятностей, которые при эксплуатации автомобиля преподносят стартеры, являются щетки, коллектор якоря, тяговое реле и механизм привода.

Щеточный узел предназначен для подвода электрического тока через коллектор к обмотке якоря стартера. Коллектор выполнен заодно с якорем и при работе вращается вместе с ним.

Щетки, к которым подводится электрический ток, под действием пружин прижаты и скользят по коллектору, когда он вращается. Такими подвижными контактами обеспечивается подача питания на обмотки якоря, пока стартер работает.

Обычно проблема любого подвижного соединения — механический износ в зоне трения, но стартер работает кратковременно: запустил двигатель, а дальше катается в машине «пассажиром». Другое дело, что крутящий момент, развиваемый стартером, должен быть значительным. Сила тока, протекающего через места контакта щеток с коллектором, может достигать нескольких сотен ампер.

Поэтому щетки и коллектор не изнашиваются механически, а выгорают. Подвижный контакт сам по себе трудно назвать надежным из-за вероятности искрения, а когда высота щеток по мере выгорания уменьшается, пружины прижимают их к коллектору хуже и хуже. Это ускоряет процесс, ибо плохой контакт способствует усилению искрения в его зоне и более интенсивной электрической эрозии. Однажды контакт нарушается вовсе, что и делает щетки деталями, которые чаще всего вызывают неисправности стартера.

Первые признаки предельного износа щеток — включение стартера не с первой, а с последующих попыток запуска либо после постукивания по корпусу. Медлить с заменой щеток нежелательно во избежание повреждений коллектора, в котором из-за сильного искрения в плохом контакте, как правило, выгорают ламели между контактными пластинами, а нередко под действием высоких температур выкрашиваются и сами пластины. Замена коллектора на якоре невозможна, придется менять якорь, а это уже совсем другие деньги по сравнению с заменой щеток.

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

1. Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
2. Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
3. Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.
4. Износ бендикса. Это не очень распространенная причина того, что плохо крутит стартер при заряженном аккумуляторе, и встречается лишь у машин со значительным пробегом, в том числе у тех, двигатель которых часто запускают и глушат, тем самым снижая ресурс стартера. Причина кроется в банальном износе бендикса — уменьшение диаметра рабочих роликов в обойме, наличие на одной из сторон ролика плоских поверхностей, стачивание рабочих поверхностей. Из-за этого возникает проскальзывание в момент, когда передаётся крутящий момент от вала стартера к двигателю автомобиля.
5. Плохой контакт на обмотке статора стартера. При запуске стартера от аккумуляторной батареи через контакт проходит значительный ток, поэтому, если контакт будет в плохом техническом состоянии, то он будет греться и со временем может полностью отпасть (обычно он припаян).
6. Замыкание в обмотке статора или ротора (якоря) стартера. В частности, короткое замыкание может быть двух типов — на «массу» или на корпус и межвитковое. Чаще всего встречается межвитковой пробой обмотки якоря. Проверять ее можно с помощью электронного мультиметра, однако лучше воспользоваться специальным стендом, имеющимся, как правило, в специализированных автосервисах.
7. Щетки стартера. Основная проблема здесь — неплотное прилегание поверхности щеток к поверхности коллектора. В свою очередь, это может быть вызвано двумя причинами. Первая — значительный износ щеток либо их механическое повреждение. Вторая — смещенное положение из-за износа втулок, повреждения стопорного кольца.
8. Частичный выход из строя втягивающего реле. Его функция — подведение и возвращение в исходное положение шестерни бендикса. Соответственно, если неисправно втягивающее реле, то оно будет тратить больше времени на то, чтобы подвести шестерню бендикса и запустить стартер.
9. Использование очень вязкого масла. В некоторых случаях АКБ плохо крутит стартер по причине того, что в двигателе используется слишком густое масло. На прокачивание застывшей маслянистой массы тратится некоторое время и много энергии от аккумулятора.
10. Замок зажигания. ЗЗачастую проблемы возникают нарушении изоляции проводки. Кроме этого, контактная группа замка может со временем начать нагреваться из-за уменьшения площади контакта, а как результат, на стартер может идти меньший, чем это нужно, ток.
11. Коленчатый вал. В редких случаях причиной того, что плохо крутит стартер, «виноват» коленчатый вал и/или элементы поршневой группы. Например, задиры на вкладышах. Соответственно, при этом стартеру нужно больше энергии, чтобы запустить двигатель.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

О возможных проблемах

Поломки стартеров разделяют на две категории:

1. Поломки электрической части устройства;
2. Проблемы в «механике стартера.

Чтобы проблемы как можно реже преследовали водителя, следует уделять должное внимание этому важному узлу. Уверенная работа должна быть обеспечена надёжным контактом от АКБ и массы двигателя. Не допускается нарушение изоляции подводящих проводов

Не допускается нарушение изоляции подводящих проводов.

Какие поломки устройства пуска мотора могут быть? Наиболее часто наблюдаются такие как отсутствие признаков «жизни» изделия, медленное вращает маховик коленчатого вала, отказ работы втягивающего реле. Рассмотрим их в порядке перечисления. Прежде чем начинать ремонт, нужна диагностика, во время которой следует убедиться в степени заряженности АКБ. Бывают случаи, когда он за ночь по неизвестным причинам полностью разряжается и пуск мотора становиться невозможным, автомобиль останется без движения. Окисление контактов также может вызвать отказ в работе.

Давайте остановимся на более серьёзных проблемах. Среди них может быть износ меднографитовых щёток, обгорание коллектора, обрыв силовых обмоток. Изношенные щётки меняют новыми деталями, так как ремонт их не производится, нагар коллектора удаляют мелкой наждачной бумагой, полируют. Устранить обрыв или короткое замыкание силовых обмоток довольно сложно, поэтому их чаще всего меняют.

При неправильной эксплуатации этого прибора, когда стартер вращает мотор длительное время, происходит сильный нагрев, затем пробой между пластинами коллектора. В таком случае придется менять якорь стартера. Следует отметить, что в некоторых случаях пустить стартер невозможно из-за втягивающего реле. Через его силовые контакты проходит ток большой величины, поэтому они могут подгореть.

Если получиться его разобрать, то возможен ремонт. Контакты следует зачистить, этим можно вернуть работоспособность реле. Также случаются обрывы обмоток втягивающего реле. В некоторых случаях их может быть две, втягивающая и удерживающая, но в большинстве случаев только одна силовая обмотка. Диагностика обмоток проводится автомобильным тестером в режиме измерения сопротивления. Если обрыв подтверждается, втягивающее реле меняют.

На фотографии видно обгоревший коллектор стартера

Ремонт и диагностика в домашних условиях возможна, если водитель владеет основами знаний в области электротехники и имеет измерительный прибор. Можно использовать автомобильный тестер или мультиметр. С его помощью можно проверить втягивающее реле, его обмотки, измерить поступающее напряжение питания на стартер.

Когда лучше обратиться в сервис?

Если при повороте ключа раздается четкий щелчок, но нет вращения стартера, то, возможно, произошел пробой обмоток ротора или стартера и как результат — короткое замыкание. Это достаточно редкая проблема, связанная с повреждением целостности обмоток. В этом случае они могут замкнуться как на корпус, так и между собой. Здесь уже потребуется помощь автоэлектрика, чтобы решить проблему.

Почему не крутит стартер

Такими же симптомами может «похвастаться» и такая неисправность как отклеивание магнитов — тоже, кстати, очень редкая. И здесь тоже нужна помощь специалиста. Самостоятельно исправить ситуацию в принципе возможно, но, чтобы посадить магнит на место, нужен специальный клей.

Отклеивание магнитов на стартере

К проблемам электрического характера, когда вам тоже потребуется помощь специалиста, относятся и «глюки» иммобилайзера и сигнализации. И та, и другая система нужны нам для того, чтобы злоумышленники не могли угнать авто. И когда системы активны, то они не позволяют стартеру получить электропитание и предотвращают возможность завести машину. И если с охранными системами что-то не так, то они не отключаются и не позволяют стартеру получить ток. Здесь не стоит решать проблему своими силами — доверьте здоровье железного коня специалистам.

Стартер стал работать вхолостую после того, как машина проехала через глубокую лужу.

Скорее всего, в стартер попали грязь и вода – частенько это бывает с машинами марки Volkswagen. Холостая работа стартера может быть связана с износом бендикса. Снимите стартер и посмотрите, не приржавел ли к валу бендикс. Если это так, и бендикс приржавел в начале хода, то он просто не позволяет якорю тягового реле замыкать контактные пластины – так называемые «пятаки». Стартер издает слабый щелчок, и воцаряется тишина. Медленное вращение стартера может быть следствием протеканием тока через якорь и обмотку тягового реле. Если стартер «жужжит» — значит, он работает вхолостую, но контактные «пятаки» сомкнулись. В этом случае, бендикс, вероятнее всего, приржавел где-то в середине своего пути. Здесь Вам поможет хорошее смазочное средство WD-40, а неплохим подспорьем станет обычный молоток.

Проверим втягивающее

Если напряжение на управляющий контакт втягивающего реле приходит, масса не нарушена, но стартер отказывается с вами сотрудничать и не крутит, делаем следующее.

1. Обязательно снимаем машину с передачи и ставим на ручник;
2. Переводим ключ в положение «зажигание»;
3. Берем гаечный ключ на 17 и перемыкаем им силовые выводы втягивающего.

Если стартер при этом бодро закрутился, значит наша проблема в самом втягивающем реле. Проще всего будет просто заменить его на новое, но можно попробовать починить.

Снимаем стартер и вывинчиваем 3 винта (2 винта для ЗМЗ 406), крепления втягивающего. Откручиваем винты, крепящие контактную группу, и изучаем состояние контактного «пятака» и контактных площадок болтов. Скорее всего, на них мы обнаружим сильное подгорание. Зачищаем контакты и делаем их поверхность абсолютно гладкой и плоской. Аналогичную операцию проводим с пятаком. Сильно подъеденный пятак, можно просто перевернуть, если этого еще не делали до вас.

Также тестером проверим, нет ли замыкания обмоток реле на корпус и нет ли в них обрывов. Если все в норме, собираем все в обратном порядке и пробуем завестись.

Как проводится диагностика?

Проверка функциональности реле и стартера:

• соединить в цепь питания вольтметр;
• поставить экранирующую шайбу толщиной 14 мм между приводной шестернёй и ограничителем;
• подать напряжение на реле;
• снять показания.

Статья в тему: В чем заключается разница между инжектором и карбюратором?

В норме ампераж не должен быть больше 23 А, а вольтаж — 9 В. В противном случае, это укажет на поломку стартерных катушек.

А вот как проводится диагностика для проверки наличия пробоев на массу с использованием мультиметра или индикаторной лампочки (на крайний случай):

• обмотку отсоединить от реле;
• поднять и зафиксировать изолированные щётки;
• разомкнуть неизолированный щеткодержатель от шунтовой обмотки;
• отвернуть винты, фиксирующие щёточные канатики;
• освободить от щёток держатели;
• включить тестер в цепь подачи тока величиной 12 В.

Если стрелка тестера отклонится, это свидетельство пробоев на массу. Таким же способом можно проверить якорные обмотки, но напряжение надо будет подать на корпус пускателя и коллекторные пластины.

Проверка стартера напрямую от АКБ

Замыкание длинной отвёрткой или металлическим ключом клеммных болтов стартера является одним из эффективных и лёгких способов проверки работоспособности электродвигателя. Если устройство запустит мотор, неисправность надо искать где-то в электрической цепи. Отсутствие реакции стартера укажет на необходимость проведения ремонта — надо демонтировать электродвигатель и разбирать.

Какие болты стартера надо замкнуть

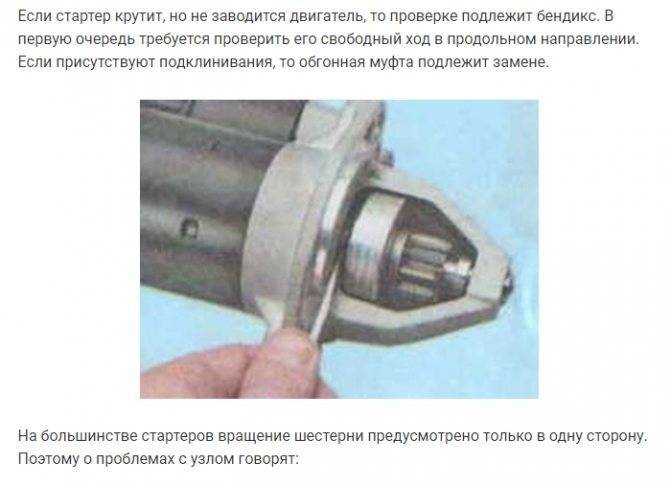

Проверка бендикса

В первую очередь следует проверять бендикс, на котором могут быть сильно изношены зубья или присутствовать трещины. Обязательно надо протестировать, как бендикс проворачивается — должен только в одну сторону.

Проверка втягивающего

Как правило, щелчок после проворота ключа зажигания свидетельствует о нормальной работе реле и зацеплении бендикса. Чтобы проверить тяговое на демонтированном устройстве, надо стартер очень жёстко зафиксировать в тисках, предварительно обмотав слоем материи. Далее провести плюс от АКБ на клемму электродвигателя, а минус — зацепить за корпус агрегата. Исправное втягивающее должно ответить быстрым и резким щелчком, с последующим вращением бендикса. Если нет, реле нуждается в замене.

Принцип работы стартера и его устройство

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.

Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).

Принцип работы стартера

Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что в следствии и приводит к запуску.

В тот момент, когда маховик начинает вращаться быстрее, не же ли шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает.

Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Стартер крутит в холостую

Ключ на старт, стартер крутит, а зацепления с маховиком нет. Сначала лечилось просто прыжком жопой на водительском месте, потом парой прыжков (не ржать), теперь вобще не лечится. Что это может быть? Неужели маховик, уж как то не хотелось бы, может что-то ещё?

ЗЫ Стартер гиморно снимать — разбирать? Скок там болтов чтоб его открутить?

То что довёл до такого — каюсь, моя вина. Я просто прикидываю скок времени (спирта) надо, чтоб хоть снять отдефековать. Ну не хочу я зимой заниматься сексом на открытом воздухе.

Ладно, хоть утешили, думал там 2 варианта маховик или бендикс, оказывается больше.

Снять не проблема. На уазовском двигателе — 2 гайки.

Это интересно: Видео как прокачать амортизаторы перед установкой

Ага! Вот только если стартер старого образца, то чтобы его вытащить, надо снять бензонасос (у меня почему-то стоят длинные шпильки, на которых стартер сидит).

То что довёл до такого — каюсь, моя вина. Я просто прикидываю скок времени (спирта) надо, чтоб хоть снять отдефековать. Ну не хочу я зимой заниматься сексом на открытом воздухе.

Ладно, хоть утешили, думал там 2 варианта маховик или бендикс, оказывается больше. Что то мне из сказанного кажется там стартер откручен и на шпильках ходит. иначе прыжки на жопе в буханке не помогли бы. если так то шпильки под замену, их могло съесть.

У меня такая-же ерунда была с «большим» стартером. Подтянул крепление стартера стало всё нормально, но ненадолго — дня на 2 :), затем заменил бендикс — помогло на неделю, далее у стартера банально сорвало башку.

В итоге поставил редукторный чебоксарский стартер и стало всё ОК.

У меня такая-же ерунда была с «большим» стартером. Подтянул крепление стартера стало всё нормально, но ненадолго — дня на 2 :), затем заменил бендикс — помогло на неделю, далее у стартера банально сорвало башку.

В итоге поставил редукторный чебоксарский стартер и стало всё ОК.

Было раз такое , на старой машине с большим пробегом. В конечном итоге оказалось что ось бендекса банально забилось грязью и бендикс не мог свободно двигаться. Лечится, снятием, промывкой и смазкой. Не понял что за двигатель, а бензанасос тоже легко снять. Даже не надо под машину лезть.

Не надо жопой прыгать. Похоже, что стартер не плотно на шпильках затяну. Но и не работающий бендикс списывать не стойт. и прочий гадости. Снимай разбирай, смазывай, собирай и езди спакойно. Маховик здесь не причём, иначебы зубья трещали.

Потом еще была аналогичная #йня, как у аффтора — так снял стартер; включил бендикс — не выпрыгивает шестеренка, но ток через обмотку бендикса идет; выключил; обнаружил, что шестерню чем-то «закусило»; разбирать сразу все не стал — сунул под шестерню стамеску — и как рычагом ее «выдернул» в рабочее положение. Потом разобрар и смазал бендекс и вытягивающий рычак. Все работает (тьфу х 3). Стартер планетарный.

Так, разобрал. Все зубья целы. Ничё внешне не поломано. Вскрыл стартер. Начал крутить бендикс. И вот главный вопрос: сама шестерня бендикса врещается практичеки свободно от муфты которая на стартере. Ведь это неправильно так? они (муфта и шестерня) должны быть жёстко связаны?

Бендикс — это обгонная муфта. Значит, шестерня должна вращаться относительно муфты только в одну сторону, в другую сторону она должна намертво сцепляться с муфтой, а значит и с валом якоря. Если она свободно вращается в обе стороны, меняй бендикс.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

https://youtube.com/watch?v=2AgwvzkRuoI

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Часто задаваемые вопросы по неисправностям стартера

Какие могут быть неисправности стартера?

Неисправности могут быть электрического и механического характера. Электрические причины в основном касаются разряженного аккумулятора, проблем с проводкой, плохо закрепленных или окислившихся клемм. А вот механических, самых частых, бывает 5 таких:

— стерлись щетки; — обгорели пятаки; — износились втулки; — обрыв обмоток якоря или статора; — муфта свободного хода пробуксовывает; — заел привод винтовой нарезки вала якоря.

Как узнать, что пора менять стартер?

Стартер, в целом, поддается ремонту, но его следует менять на новый если ремонт проводился уже не раз, и у него повторно появились следующие симптомы:

— повернув ключ, якорь стартера крутит, а коленвал не вращается; — после того как двигатель завелся, стартер продолжает работать; — во время старта слышен громкий скрежет; — при повторных попытках завестись, стартер “крехтит”, свистит и может даже хрустеть; — стартер не срабатывает или только щелкает и слышен отчетливый запах гари (сгорела обмотка).

Что может быть если не крутит стартер?

В первую очередь причина может заключаться в аккумуляторе или нарушении качества контакта. Так самыми частыми причинами бывают:

— слабый заряд; — окисление клемм акб; — ухудшился/ослабился контакт на стартере; — замыкание в обмотке стартера; — не работает втягивающее.

Стерлись щетки стартера – симптомы

Понять, что щетки стерлись можно по основному признаку – стартер срабатывает не с первой попытки (слышны щелкания, а стартер не крутится, но после 5-10 попыток он таки может прокрутится). Иногда приходится даже несколько раз постучать по корпусу стартера, чтобы “разбудить” его. Но с этим нужно быть аккуратным, поскольку в статоре может стоять не обмотка возбуждения, а магниты — при таком постукивании можно отколоть полюсные магниты.

Также когда щетки стерлись, может быть слышен небольшой стук или треск. Износ проявляется также характерным запахом гари и щелчками втягивающего реле, но стартер при этом не запускается.

Как определить износ втулок стартера?

Появились следы задевания якоря за обмотку статора (появится отчетливое пятно контакта), – втулки стартера износились и их пора менять. Если втулки не поменять вовремя, стартер начнет греться и в итоге бакелит (им обрабатывают провода обмотки) расплавится. Результат – межвитковое, затем короткое замыкание и сгорание обмотки.

Почему стартер то крутит то не крутит?

Если стартер крутит через раз – причина может быть в реле (при этом слышны щелчки). Проверить этот вариант можно замкнув стартер напрямую. Начал крутить – проблема в реле или в проводке, которая подходит к нему либо в замке зажигания. Также стартер может то крутить, то нет, если стерлись щетки.
