Прыгает стрелка спидометра на Лада Калина: фото, видео

Ход действий таков.

Отключите зажигание.
Снимите воздушный фильтр. Так будет легче добраться до ДС.
При помощи ключа открутите винт, которым крепится устройство. Слегка подденьте его отверткой и снимите.
Проведите внимательный осмотр коробки передач. Если на ней вы увидели маслянистые пятна – это сигнал того, что необходимо заменить уплотнительное кольцо.
Установите новый датчик.
Осуществите сборку в обратной последовательности.

Спидометр предназначен для определения мгновенной скорости транспортного средства. Если спидометр не работает, то ездить на автомобиле запрещено правилами дорожного движения. Статья посвящена решению проблемы, когда стрелка скорости автомобиля лежит на нуле, беспорядочно прыгает и дергается или ее показания неверные.

На автомобилях Лада Гранта, Лада Калина (2 и 1 поколения) и Лада Приора неисправности в работе спидометра решаются аналогичными способами.

Почему не работает спидометр на Ладе Гранте, Калине и Приоре, и как с этим бороться?

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

В настоящее время существует три типа спидометров:

механические;
электрические;
электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

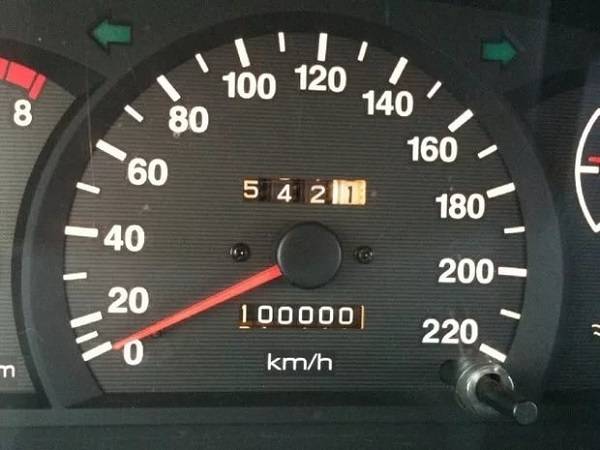

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

С помощью ключа выкрутить винт крепления устройства к КПП. Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр. На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений

Также необходимо проверить посадочное место и очистить его от загрязнений

При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо

Отремонтированный или новый спидометр устанавливаем на штатное место. Собираем привод в обратном снятию порядке.

После окончательной сборки следует проверить работоспособность привода.

Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов. На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Перед заменой следует проверить надежность креплений, которые идут на «массу», причина поломки может быть в этом.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

Руль нужно перевести в нижнее положение.
Далее откручиваются болты крепления.
Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
Крестовой отверткой откручиваем болты крепления центральной консоли.
Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

Загрузка …

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла

Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта)

Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

автомобиль загоняют на яму;
снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
размыкают коннектор с трёхжильным проводом;
накидным ключом отвинчивают крепёжный болт;
датчик вынимают из гнезда;
на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

Разновидности автомобильных датчиков оборотов двигателя

Есть несколько типов автомобильных измерителей вращений двигателя по принципу создания и регистрации изменений в чувствительной среде.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Оптические

Конструкция состоит из ИК-светодиода с установленным напротив него приемником. Между элементами — зубцы коленвала. Линия излучения пересекается этими выступами, что фиксирует приемник и отправляет соответствующий импульс на ЭБУ. Применяются реже.

Активные

Далее рассмотрим так называемые «активные» датчики вращений мотора, работающие по магнитостатическому методу. При них на амплитуду выходного импульса не влияет число оборотов, поэтому становятся доступными измерения интенсивности поворотов КВ при чрезвычайно низком количестве таковых (квазистатический мониторинг). Такие изделия намного более продвинутые, с расширенными возможностями.

Датчики числа вращений двигателей с дифференциальными детекторами Холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец. Разностью сигналов двух сенсоров снижается возмущение, уровень отклонений, улучшается соотношение сигнала и шума. Боковые участки сигнала могут анализироваться без оцифровки прямо на блоке управления.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

AMR

Чувствительная часть AMR сенсоров синхронизации оборотов автомобиля сделана из магниторезистивного состава.

АМР — анизотропный магниторезистивный. Первый термин означает, что электросопротивление этого материала зависит от направленности воздействующего магнитополя. Такой сенсор установлен между магнитом и импульсным диском (аналог зубчатого, как при индуктивных сенсорах).

При вращении импульсного активного диска линии поля изменяют свои параметры, что формирует синусоидальное напряжение, усиливаемое схемой обработки данных, преобразовываемое ею в импульс прямоугольной геометрии.

GMR

В данном случае применяется инновационная технология Giant Magneto-Resistance. Такой сенсор намного чувствительнее, чем AMR — тут возможны значительные воздушные промежутки.

GMR-датчики оборотов двигателя применяются для сложных условий, высокая сенситивность создает меньше шумов, погрешностей сигнала.

Продвинутые ГМР детекторы оснащают двухпроводными портами, они же иногда встречаются в сенсорах вращения Холла.

Лада калина спидометр то работает то нет. Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция

Не работает спидометр на Лада Калина: причины, неисправности

Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.

На видео замена датчика скорости (это основная поломка):

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.

Датчик скорости

Датчик скорости на Калину находится в подкапотном пространстве

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Артикулы

1118-3843010.
1118-3843010-02.
1118-3843010-04.
1118-3843010-04 — самый распространённый артикул датчика скорости

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

Стрелка спидометра прыгает или замерла.
Не считается километраж.
Не работает усилитель руля.
Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

Выключить зажигание.
Демонтировать воздушный фильтр.
Отсоединить провода.
Открутить крепление устройства.
Демонтируем датчик скорости
Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Поломка самого спидометра (щиток приборов)

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Выводы

Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!

carfrance.ru

Почему не работает спидометр на Калине

Самой распространённой причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Отказ датчика скорости происходит из-

Признаки неисправности

На повреждение устройства определения скорости могут указывать многие факторы. Индикаторы приборной панели выдадут следующие коды ошибок:

Р0500 сигнализирует о прекращении подачи электрических импульсов от датчика;
Р0503 оповещает о прерывистой подаче импульсов от датчика.
Check Engine указывает перебои работы силового агрегата.

Определить неисправность детали можно по неработающему спидометру.

В движении стрелка хаотично скачет. Причина этого кроется в перебоях передачи импульсов ЭДС.
Стрелочка не реагирует на увеличение скорости. Полное отсутствие сигналов. Источником проблемы является плохой контакт электрической проводки.
Стрелочка датчика топлива двигается скачками. Происходит по причине сбоя в расчете топлива. Показания с ЭДС рассчитываются и передаются на датчик распределения горючего. Например, при скорости 20 километров в час, подача топлива сокращается. Это сделано самим производителем для снижения расхода. Неправильные показания ЭДС вносят ошибку в расчет потребления топлива.
Перестает работать счетчик пробега. Этот счетчик напрямую зависит от спидометра. Также работает от показаний ЭБУ из расчета скорости вращения ведущих колес.
Перестает функционировать гидроусилитель руля.

Повреждение ЭДС можно определить по поведению силового агрегата.

Увеличивается расход топлива.
Нестабильно набираются обороты при разгоне.
Значительное снижение мощности.

Все эти причины потребуют срочной диагностики датчика скорости на работоспособность.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
Аккуратно подденьте корпус снизу и достаньте его из КПП;
Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Почему прыгает стрелка спидометра на Лада Калина
