Рабочий цилиндр сцепления ВАЗ 2101, 2106, 2107 – есть ли отличия?

Выбирайте лучшее

Последним пунктом в вопросе, какое сцепление лучше поставить на автомобиль ВАЗ 2107, будет короткий обзор наиболее известных комплектов сцеплений для классических машин. Различия в продукции брендов заключаются в надежности и поведении во время эксплуатации.

Valeo

Известная компания из Франции известна также высококачественными тормозными колодками. Судя по отзывам автовладельцев, сцепление отличается мягкой работой с четким моментом включения.

Многие отмечают надежность новых комплектов Валео, которые зачастую работают без поломок более 150 000 км пробега. Из недостатков – высокая стоимость.

Всемирно известный немецкий производитель фрикционных муфт. Продукция всегда отличалась передовыми конструктивными решениями. Например, использование гасителя крутильных колебаний нажимного и ведомого дисков существенно демпфирует вибрации, что способствует комфорту. Муфты LuK – наиболее оптимальный выбор в соотношении цена-качество, однако в продаже встречается много подделок, так что при покупке нужно быть внимательно.

Kraft

Немецкий бренд известен уже 20 лет, но в последнее время продукция под этой маркой выпускается все чаще в Турции, что, естественно, удешевляет ее. Тем не менее, сцепления имеют массу положительных отзывов, среди них:

  • мягкий выжим;
  • отсутствие перегрева при тяжелом режиме эксплуатации;
  • маховик практически не изнашивается.

Sachs

Немецкий производитель имеет богатый опыт производства деталей трансмиссии. Все модели муфт укомплектованы безасбестовыми накладками, при этом они обеспечивают:

  • Оптимальную передачу крутящего момента.
  • Устойчивы к повышенным нагрузкам.
  • Не требуют обслуживания.

Отечественное предприятие, поставляющее оригинальную продукцию для автомобилей Lada. Конструкция муфты разработана инженерами из Тольятти, но комплектующие в производстве применяются в основном импортные. Большинство автовладельцев, в качестве решения вопроса, какое из сцеплений лучше поставить на классику ВАЗ 2107, останавливаются именно на этом производителе. Причина такого выбора – невысокая цена и приемлемое качество.

Kraft tech

Турецкая продукция по лицензии немецкой компании Kraft. Комплект характеризуется мягкой работой, адаптирован к российским условиям работы. Часть негативных отзывов относится к недолговечности выжимного подшипника.

Триал

Еще один отечественный производитель, который гарантирует для своих дисков до двух миллионов циклов нагрузки без утраты эксплуатационных свойств. Средний пробег деталей комплекта составляет 80 000 км. Некоторые автомобилисты жалуются на возникновение трещин на ведомом диске в районе пружин, в результате чего они вылетают. Однако стоит отметить, что подобные неполадки у них возникли после двух-трех лет эксплуатации.

Источник

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

  • преобразует нажатие на педаль сцепления в давление РЖ;
  • передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

  • рабочая среда;
  • цилиндр с поршнем;
  • сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Еще одним элементом, который может стать причиной проблем с ГЦС, является пружина в цилиндре. Пружина главного цилиндра сцепления постоянно испытывает нагрузки в процессе эксплуатации автомобиля, также на нее воздействует тормозная жидкость, которая выполняет в данном случае функцию рабочей. Когда металл становится более хрупким, пружина может попросту лопнуть.

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность. Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Конструкция сцепления ВАЗ-2107

Основными составными частями гидропривода «семерки» являются:

  • Главный цилиндр.
  • Система металлических трубок.
  • Рабочий цилиндр сцепления ВАЗ-2107.
  • Педаль, снабженная толкателем.
  • Вилка сцепления.

Главный цилиндр совмещен с бачком, в который заливается тормозная жидкость. Находится он под капотом автомобиля, на стенке моторного отсека. Такое местоположение позволяет обеспечить механическую связь цилиндра и педали сцепления. Для этого используется стальной шток, так называемый толкатель.

Рабочий цилиндр крепится двумя болтами к корпусу коробки передач и штоком соединен с вилкой. На всю длину металлического стержня нарезана резьба, что позволяет регулировать сцепление. Оба цилиндра соединены между собой медной трубкой и шлангами.

Как заменить рабочий цилиндр сцепления на ВАЗ 2101-ВАЗ 2107

Lada Priora hatchback Logbook Ремонт рулевой рейки 1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

Заметьте то что затяжку данной гайки всего лишь нужно будет ослабить, а не полностью отвернуть и после чего отсоединить шланг от цилиндра, такого пока делать не нужно, это чуть ниже!

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

Шплинт это одна из таких деталей которая очень часто теряется, поэтому положите её на видное место чтобы потом можно было её беспрепятственно найти и установить обратно!

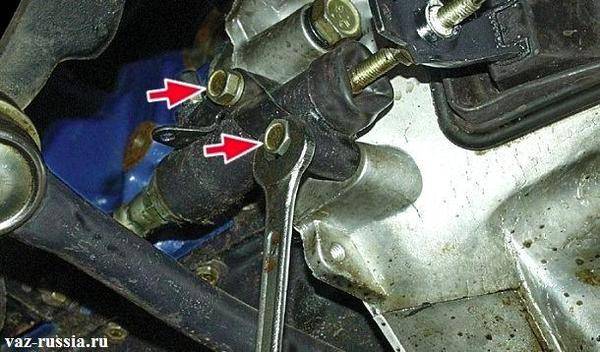

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Перед тем как начать отворачивать данную гайку, подготовьте какую нибудь пробку или же емкость, в которую сольётся вся тормозная жидкость из шланга гидропривода сцепления. Теперь когда всё подготовлено аккуратно отверните гайку которая крепит шланг и тем самым отсоедините шланг от цилиндра и затем слейте из отверстия шланга, а так же из отверстия самого рабочего цилиндра всю отработанную тормозную жидкость!

Лучше конечно же всё таки будет слить из шланга всю жидкость в ёмкость и после установки нового цилиндра залить совершенно новую тормозную жидкость в гидропривод сцепления, потому что когда жидкость будет сливаться она тем самым промоет всю систему от грязи которая в ней находиться! (О том как залить тормозную жидкость в бачок сцепления, см. в статье под названием: «Замена жидкости в сцепление»)

1) Установка нового цилиндра сцепления происходит в обратном порядке снятию.

После установки цилиндра, обязательно произведите прокачку сцепления! (О том как прокачать сцепление, см. в статье: «Прокачка сцепления на ВАЗ»)

Более подробно на процесс замены данного цилиндра, вы смажете поглядеть на видео-ролике который размещён чуть ниже:

Диагностика главного или рабочего цилиндра

Диагностика автомобилей сегодня набирает все большую популярность. Надобность этой процедуры переоценить невозможно, так как она позволяет контролировать состояние машины на протяжении всего эксплуатационного периода. С ее помощью можно предотвратить любую поломку и устранить изъян на начальном этапе развития, что свою очередь положительно сказывается на стоимости ремонтных работ. В этом разделе разберемся, как сделать самому проверку главного и рабочего цилиндров без использования специального оборудования.

  • Визуальный осмотр цилиндров. Необходимо тщательно проверить поверхность цилиндров и трубок на наличие потеков. Проблема может заключаться в разгерметизации узлов соединения деталей или повреждении корпуса.
  • Проверьте наличие жидкости. Если Вы обнаружили существенное снижение уровня рабочей смеси, это свидетельствует об утечке. Как правило, причиной такой неполадки является выход из строя манжеты или неисправность поршня.
  • Тестирование на наличие воздуха. О наличии воздуха внутри системы может свидетельствовать провал педали сцепления. Для исправления неполадки необходимо выполнить прокачку сцепления. Если процедура не помогла, выполните замену или ремонт цилиндров сцепления.
  • Наличие посторонних звуков. При нажатии на педаль сцепления и переключении скоростей слышны посторонние звуки или ощущается вибрация на рычаге переключения передач. Сначала тщательно проверьте всю систему. Проблема может заключаться в выходе из строя одного или нескольких элементов.

Стоит понимать, что при наличии каких-либо признаков неисправности необходимо срочно провести диагностику и устранить поломку. В противном случае такая небольшая проблема может привести к более сложной, устранение которой в лучшем случае потребует значительных финансовых затрат.

Механизм сцепления автомобиля ВАЗ 2106

Описание конструкции

Все вы знаете, что в ногах водителя установлена педаль сцепления. Некоторым этого достаточно, дальше они не углубляются. Но если уж решили взяться за ремонт, то придется изучить всю остальную цепочку. На автомобиле ВАЗ 2106, как и на всей остальной классике, привод сцепления гидравлический. От педали приводится в движение шток главного цилиндра, который перемещает небольшой поршень в себе.

К этому цилиндру подключен расширительный бачок. На 2106 и схожих моделях ВАЗ он находится на перегородке между подкапотным пространством и салоном. Стоит отметить, что на девятках и более новых машинах расширительный бачок устанавливали непосредственно на корпусе цилиндра – значительная экономия места и небольшое увеличение надежности. Ведь резиновые трубки имеют свойство изнашиваться, пропускают тормозную жидкость.

Поломки сцепления

Сцепление может выйти из строя по нескольким причинам:

  1. Выработка ресурса.
  2. Наличие заводского брака.
  3. Жесткая эксплуатация.
  4. Механические повреждения в процессе эксплуатации.

Очень часто причиной преждевременного выхода из строя элементов сцепления ВАЗ 2106 становится наличие заводского брака и увеличенные нагрузки. В частности, движение по пробкам в городе дает о себе знать довольно скоро.

Симптомы неисправностей

В зависимости от вида поломки могут проявиться такие симптомы:

  1. Педаль сцепления проваливается, валы двигателя и КПП не размыкаются.
  2. Сцепление работает, но присутствует посторонний звук.
  3. Двигатель набирает обороты, а скорость при этом не увеличивается – сцепление буксует.
  4. Переключение передач затруднено, сцепление «ведет» – выключается не до конца.
  5. Появление течи из расширительного бачка, трубок, цилиндров.

То, что с педалью механически связан главный цилиндр, уже сказали. А вот непосредственно на коробке передач смонтирована вилка сцепления и рабочий цилиндр. При помощи этих механизмов производится перемещение выжимного подшипника по оси первичного вала.

Как работает привод сцепления

Принцип работы всего механизма привода сцепления на автомобиле ВАЗ 2106 заключается в следующем:

  1. Водитель нажимает на педаль.
  2. Происходит перемещение штока и вместе с ним поршня в цилиндре.
  3. Нарастает давление в трубопроводе между главным и рабочим цилиндрами.
  4. За счет возросшего давления в рабочем цилиндре происходит перемещение поршня и штока, который приводит в движение вилку сцепления.

После всего этого диск сцепления ВАЗ 2106 и корзина отдаляются друг от друга, коленчатый вал не вращает первичный. Следовательно, автомобиль не движется. А теперь о процедуре проведения ремонта.

Неполадки сцепления

Сцепление ВАЗ 2106 хоть и редко, но всё же доставляет проблемы владельцам этого автомобиля. Неисправности могут быть различного характера и проявляются они также по-разному. Рассмотрим их подробнее.

Утечка тормозной жидкости

Рабочей средой механизма сцепления «шестёрки» является тормозная жидкость, что иногда приводит к возникновению некоторых проблем:

  • утечка жидкости из-за повреждения шланга между главным и рабочим цилиндром. Соединительный элемент может прийти в негодность при установке некачественного изделия или в результате старения резины. Для устранения неисправности шланг потребуется заменить;

  • разгерметизация ГЦС. Герметичность в цилиндре обеспечивается за счёт манжетных уплотнений, которые со временем стираются, грубеют, в результате чего начинают пропускать жидкость. Выходом из ситуации является замена манжет с последующей прокачкой системы.

Ведёт сцепление

Такое понятие, как «сцепления ведёт», применяется в том случае, когда механизм выключается не полностью. Это может происходить по нескольким причинам:

  • повредился ведомый диск, из-за чего появилось торцовое биение. Наиболее правильное решение — заменить деталь;
  • образовались трещины на накладках ведомого диска. Появление изъянов отражается на невозможности своевременно включить сцепление. В этом случае следует заменить полностью диск либо сами накладки;
  • заклёпки фрикционных накладок вышли из строя. При износе заклёпок фиксация накладок ослабевает, что приводит к появлению проблем во время отключения сцепления и повышенному износу самих накладок;
  • в гидравлическую систему попал воздух. «Лечится» проблема путём прокачки жидкости;
  • перекос корзины. Неисправность хоть и редкая, но при её возникновении придётся приобретать новый нажимной диск.

Буксует сцепление

При возникновении пробуксовки сцепления механизм срабатывает не полностью, а происходит это по следующим причинам:

  • на фрикционные элементы ведомого диска попало масло. Придётся снять КПП и разобрать механизм сцепления для очистки накладок уайт-спиритом;
  • засорилось компенсационное отверстие в ГЦС. Для устранения проблемы потребуется снять цилиндр, удалить засор, после чего промыть изделие в керосине;
  • подгорели фрикционные накладки. Устраняется неисправность заменой ведомого диска.

Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

Скрипит педаль сцепления

Педаль может скрипеть по причине отсутствия смазки во втулках либо при износе самих втулок. Для устранения неполадки педаль потребуется снять, проверить втулки на предмет износа, если нужно заменить и нанести смазку.

При износе втулок педали сцепления или отсутствии в них смазки, педаль может скрипеть

Шум при отжатии педали сцепления

На ВАЗ 2106 шум при отпускании педали сцепления может появиться по следующим причинам:

  • неисправность подшипника на первичном валу КПП. Проявляется неполадка в виде характерного треска в момент отпускания педали сцепления. Подшипник в этом случае придётся заменить;
  • износ выжимного подшипника. Деталь выходит из строя по причине отсутствия смазки, которая со временем выдавливается. Для устранения неисправности подшипник подлежит замене.

Шум при нажатии на педаль сцепления

Сцепление может шуметь и при воздействии на педаль. Причины могут быть следующими:

  • потеря жёсткости или поломка пружин ведомого диска. Это приводит к появлению вибраций, которые не могут быть погашены своевременно. Решением проблемы является замена ведомого диска;

  • повреждение выжимного подшипника или корзины.

Педаль проваливается

Бывают случаи, когда на ВАЗовской «шестёрке» после надавливания на педаль сцепления она не возвращается в начальное положение. Причин такого явления немного:

  • попадание воздуха в систему гидропривода. Педаль в этом случае «падает» после нескольких нажатий, поэтому систему придётся прокачать;
  • спала пружина, отвечающая за возврат педали. Необходимо проверить пружину, а при необходимости заменить её.

Как поменять сцепление на ВАЗ 2107-2101 своими

Для проведения процедуры замены диска сцепления

на ВАЗ 2107 автовладельцу потребуется помимо стандартного набора инструментов ключ для центровки детали, подъемник или ямка в гараже, а также специальный ключи для фиксации трансмиссии. Процедура замены муфты форсунки ВАЗ2107 проходит в несколько этапов.

Для начала нужно зафиксировать коробку передач ключом, открутив направляющие болты агрегата. Затем, ослабив крепление, необходимо убрать всю деталь с муфты в сторону бампера. Таким образом у владельца будет минимально допустимый доступ к самому сцеплению. Без этого крепления разборка детали практически невозможна.
После этого необходимо подойти к муфте, которая расположена ближе к экрану двигателя и представлена ​​единой конструкцией с двумя маховиками.
С помощью специальной заглушки, которая по своему диаметру полностью совпадает с отверстием в центре агрегата, необходимо соответственно выровнять, зафиксировав деталь в фиксированном положении. Таким образом, владелец сможет разобрать весь агрегат целиком.

Демонтаж ведомого диска и корпуса маховика

  • После этого для дополнительного крепления маховика необходимо повернуть специальный болт, находящийся непосредственно на корпусе маховика, 12-гранным ключом. Таким образом, помимо дополнительной фиксации ослабляется сама конструкция, что позволит демонтировать мастер и подчиненный диск.
  • Затем, отвернув болты крепления навесного кожуха, необходимо отделить кожух вместе с ведомым (напорным) диском, получив тем самым доступ к внутренней конструкции всего блока.
  • Завершающей процедурой снятия является снятие приводного диска, который крепится к основной системе 5 головками. Болты расположены в центральной части, и при правильной фиксации центрирующим ключом ослабление не вызовет больших проблем.

Диагностика неисправностей сцепления ВАЗ 2107

Существует ряд поломок, указывающих, что машине требуется срочный ремонт.

Пробуксовка сцепления

Подобное обнаруживается при резком ускорении. Двигатель стабильно набирает обороты, но машина «опаздывает» с разгоном. Также процесс может сопровождаться рывками, продергиванием и посторонним шумом.

Сцепление ведет

Подобное вызвано неправильной регулировкой или завоздушиванием системы. Фрикционные накладки не полностью отодвигаются от корзины и передачи включаются с затруднением.

Рывки при трогании и переключении скоростей

Требуется прокачка, настройка механизма, когда при втыкании передачи машина дергается. Диск может пробуксовывать на старте, быстром разгоне по причине его износа.

Шум при выключенном сцеплении

Когда при полностью выжатой педали машина слегка вибрирует и исходит посторонний звук – корзина и диск сцепления не разъединяются до конца.

Провал педали и отсутствие сцепления

Здесь дело обстоит более серьезно. Педаль может проваливаться только при сильных повреждениях механизма. В 90% случаев причина скрывается в головном цилиндре или корзине. Эксплуатировать автомобиль с подобной проблемой запрещено категорически.

Сцепление выключается, но педаль не возвращается в исходное положение

Указанная неисправность часто решается банально просто – может слететь или лопнуть возвратная пружина. Гидравлическая система в ВАЗ 2107 представляет собой конструкцию, где нет возвратных устройств, кроме механических деталей.

Решается все благодаря замене поврежденного элемента.

Тугое сцепление

Отдельные автолюбители жалуются на то, что педаль сцепления нажимается чрезвычайно туго. Кроме гидравлической системы, затруднение хода вызывается закисанием подвижных шарниров, подклиниванием выжимного подшипника. Для устранения неполадки следует полностью разобрать всю систему.

Сцепление выключается в начале или конце хода педали

В этом случае все достаточно просто – системе требуется регулировка. Процедура примитивная и выполняется за 20-30 минут. Единственный нюанс – потребуется помощник.

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

  • главный цилиндр;
  • рабочий цилиндр;
  • корзина;
  • ведомый диск;
  • выжимной подшипник;
  • вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

Тюнингованное сцепление спортивного типа

При этом увеличивается и воздействие на приводную педаль, что создает некоторые проблемы в быстроте переключения КПП. Поэтому в качестве накладок фрикционного типа для диска ведущего типа применяются такие компоненты, как кевларовый сплав, керамика или полимерный карбон. Каждый вид таких фрикционных составов имеет свои достоинства и недостатки.

Керамика не нагревается и противостоит большим воздействиям, но ей необходимо создание большой силы прижима и обладает пониженной силой трения. Карбон имеет высокую сопротивляемость к сопряженной поверхности, низкую плотность материала и высокую термоустойчивость. Кевларовый сплав обладает повышенной износоустойчивостью, термостоек и при этом обладает пониженным показателем трения.

Необходимый инструмент

Затем можно непосредственно переходить к процессу прокачки. Для этого понадобиться:

  • Ключ рожковый или накидной на 8;
  • Емкость для слива (с небольшим количеством жидкости);
  • Новая жидкость;
  • Силиконовая прозрачная трубка;
  • Ветоши.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена топливного фильтра на ВАЗ 2110, причины поломки, последствия, пошаговая инструкция

Это и все требуемое оснащение.

Интересным является тот факт, что при одинаково используемых приводах на разных моделях «Классики» процесс прокачки отличается, поэтому дальше будут описаны способы прокачки гидропривода на автомобилях ВАЗ-2106 и ВАЗ-2107.

Регулируем сцепление на ВАЗ 2107: Диагностика и пошаговая инструкция

» data-medium-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=300%2C200″ data-large-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-src=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-srcset=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?w=759 759w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=300%2C200 300w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 759px) 100vw, 759px» />

Учитывая возраст машин, они как никто нуждаются в систематическом ремонте для поддержания работоспособного состояния. Чинить технику такого пробега в современных автосервисах не всегда оправданно с точки зрения финансовой стороны.

Поэтому, многие автовладельцы стремятся устранить поломки самостоятельно, своими силами. Не всегда это у них получается, но на помощь им приходят подобного рода статьи – рекомендации, как эта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
