Поршень тормозного суппорта и другие элементы устройства

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок. Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях. Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

На других деталях суппорта происходит рассеивание и отвод тепла, благодаря чему значение температуры гораздо ниже, однако ее показатель держится на минимальном уровне в 150 градусов. В таких условиях решающее значение имеет смазка для суппорта тормозов. Кроме того, на узлы и детали суппорта постоянно воздействуют вода и соли, появляющиеся на дорожном покрытии.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности. Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания. В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Симптомы неисправности и причины ремонта суппорта

Как определить поломку тормозной системы, и в частности, износ суппорта? Все довольно просто. В процессе эксплуатации колодки и вся тормозная система естественным образом изнашивается. Если в районе суппорта со временем появился скрип или тонкий визг во время торможения — это первый звоночек водителю о том, что нужно провести диагностику. При неисправном суппорте зачастую колодки становятся не параллельно диску, а наискось, задевая его поверхность.

Дополнительной и и распространенной причиной износа суппорта может быть прохудившийся пыльник, из-за чего грязь или пыль попала внутрь. Другой аналогичный вариант — попавшая внутрь ржавчина.

Снятый тормозной суппорт

Она, кстати, может появиться из-за недостаточной смазки. Кроме этого, необходимо регулярно проводить смазку узлов и агрегатов тормозной системы.

Для устранения перечисленных проблем используется ремкомплект суппорта. В его состав входят расходные материалы, с помощью которых можно устранить эти неисправности. Поэтому для ремонта суппорта необходимо обязательно купить соответствующий ремкомплект.

Осмотр необходимо проводить не реже одного раза в месяц. Вместе с суппортом нужно проверять уровень тормозной жидкости, а также износ колодок.

Принцип работы

Это достаточно простая система, ничего сложного в ней нет. Используется практически на всех легковых автомобилях, то есть конструкция похожая, изменения минимальны. Основана на гидравлическом давлении.

После того как вы нажали на педаль тормоза, специальный поршень в главном тормозном цилиндре начинает давить тормозную жидкость. Она в свою очередь по трубкам и позже по шлангам начинает идти к тормозному суппорту.

В суппорте есть поршень, от давления, он начинает выходить вперед. С одной стороны поршня устанавливается одна тормозная колодка и давит на одну сторону диска, с другой стороны другая, она просто крепится на суппорт не подвижно. Таким образом, диск зажимается колодками, они трутся об него и останавливают. Диск же в свою очередь, жестко связан с колесом автомобиля, таким образом, «гасится» скорость всего авто. Нужно отметить, что при таком контакте выделяется достаточно много тепла, поэтому зачастую некачественные колодки скрипят, они просто не могут противостоять возросшей температуре.

Суппорта бывают как минимальной конструкции, так и достаточно большими, чтобы вместить широкие или длинные тормозные колодки. Как правило, устанавливается на ступицу именно такое строение применяется практически у всех современных автомобилей.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

  • Разработать «закисший» поршень можно как минимум двумя способами:
  • — без демонтажа тормозного механизма с автомобиля;
  • — на снятом тормозном механизме.
  • В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра.

Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр.

Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30.

После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать.

Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

  1. Примечания и дополнения
  2. — После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.
  3. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
  4. — Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
  5. — Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099
  6. — Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099
  7. — Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
  8. — Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099
  9. — Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Ремонт суппорта переднего тормоза

Порядок разборки

  1. Снимите суппорт в сборе.
  2. Снимите направляющий палец, соединяющий суппорт с направляющей колодок.

увеличить обозначения

Снимите колодки вместе с пружинами.

увеличить обозначения

Внимание! Не подставляйте пальцы, чтобы поймать поршень, выталкивая его струей сжатого воздуха. Это может привести к серьезным травмам

Важно: Установите деревянный брусок в корпусе суппорта. увеличить обозначения

Струей сжатого воздуха выдуйте поршень из суппорта и снимите внешнее уплотнительное кольцо.

увеличить обозначения

Извлеките внутреннее уплотнительное кольцо.

увеличить обозначения

Снимите колпачок штуцера прокачки и сам штуцер.

увеличить обозначения

Порядок сборки

  1. Очистите все детали денатурированным спиртом или тормозной жидкостью. Высушите элементы тормозного механизма сжатым воздухом, не содержащим масла, и продуйте все каналы в корпусе суппорта и в штуцере.
  2. Проверьте поршень и суппорт на наличие задиров, царапин или следов коррозии. При их обнаружении детали следует заменить.
  3. Осмотрите штуцер прокачки суппорта.

Важно: Не зачищайте поршень и цилиндр. увеличить обозначения

увеличить обозначения

Смажьте новое внутреннее уплотнительное кольцо.
Вставьте внутреннее уплотнительное кольцо в канавку в корпусе суппорта. Расправьте кольцо.
Установите внешнее уплотнительное кольцо в канавку.
Смажьте поршень тормозной жидкостью.
Вставьте поршень на место и надавите на него, чтобы установить в нужное положение.
Смажьте направляющие пальцы смазкой, безвредной для резиновых деталей, и наденьте защитные чехлы.

увеличить обозначения

Установите штуцер и колпачок.

Затяните штуцер моментом 8 Н•м (71 фунт-дюйм).

Установите тормозные колодки с пружинами.

Важно: Убедитесь в правильности установки пружин. увеличить обозначения

увеличить обозначения

Закрепите направляющую колодок на суппорте болтами крепления направляющих пальцев.

Затяните болт крепления суппорта к направляющей колодок моментом 27 Н•м (20 фунт-футов).

Установите суппорт в сборе.

Основные неисправности тормозной системы

Ниже представлены возможные нарушения и неисправности тормозной системы ВАЗ-2107 и 2109, а также пути их устранения:

Провал педали тормоза (увеличение хода). Причин данной поломки может быть несколько:

  • Утечка рабочей жидкости из-за нарушения герметичности системы, выработки или повреждения определенных деталей либо из-за износа уплотнительных колец.
  • Замените поврежденные элементы новыми аналогами, а работоспособные детали промойте и просушите.
  • Воздушные пробки в системе удаляются путем прокачки.
  • Износ эластичных уплотнителей ГЦТС (главного цилиндра) устраняется заменой.
  • Дефекты или разрушения шлангов ликвидируются путем монтажа новых аналогов.
  • Биение дисков, превышающее 0,25 мм, устраняется заменой новым аналогом.

Слабая эффективность тормозов при нормальном ходе педали может быть следствием таких обстоятельств, как:

  • Попадание смазки или масла на поверхность накладок, дисков, барабанов и/или колодок. Для ликвидации проблемы хорошо промойте и высушите замасленные элементы, а также устраните источник замасливания.
  • Заклинивание поршней цилиндров колес может произойти при попадании в систему воздуха, выработке определенных деталей, неисправности ВУ (вакуумного усилителя) или нарушении герметичности шланга, соединяющего коллектор с усилителем. Неисправности тормозной системы устраняются заменой поврежденных компонентов с последующей прокачкой системы.
  • Заклинивание в суппорте колодок устраняется чисткой поверхностей контактирующих элементов с последующей смазкой ШРУС-4.
  • Выработка накладок колодок или монтаж запчастей, несоответствующих данной модели тормозных механизмов. Проблема устраняется заменой новыми аналогами, рекомендованными производителем.
  • Неграмотная настройка или выход из строя регулятора давления. Неисправность устраняется путем повторной корректировки либо замены поврежденного механизма.

Визг или скрип в районе тормозных механизмов могут проявляться вследствие нижеперечисленных причин:

  • Замасливание накладок устраняется путем зачистки и промывки с устранением источника загрязнений.
  • Ослабление прочности пружины, стягивающей колодки, ликвидируется заменой новым аналогом.
  • Нарушение овальности барабанов устраняется их расточкой.
  • Попадание на поверхность накладок посторонних элементов или выработка.
  • Неравномерная выработка приводит к биению диска. Проблема устраняется шлифовкой или заменой.

Неполное или неравномерное растормаживание чаще всего происходит из-за следующих моментов:

  • Неправильная регулировка педали, отсутствует свободный ход.
  • Разбухание эластичных уплотнителей ГЦТС при попадании минеральных масел или бензина устраняется заменой новыми запчастями после предварительной промывки системы и устранения источника утечки.
  • Неправильная калибровка выступа регулировочного болта на штоке ВУ. Он должен выступать относительно поверхности крепления не больше 1,25-0,2 мм.
  • Застопоривание в одном из положений поршня ГЦТС ликвидируется разборкой и заменой поврежденных элементов.

Подтормаживание одного из колес при освобожденной педали обычно происходит при следующих обстоятельствах:

  • Ослабление или разрушение пружины стягивающей колодки колеса. Проблема устраняется заменой поврежденной запчасти новым аналогом.
  • Деформация распорной планки или тормозных щитов ликвидируется путем правки или замены.
  • Сильное загрязнение, в том числе и коррозия, корпуса цилиндра приводит к его заклиниванию. Необходимо демонтировать цилиндр, разобрать, почистить и заменить поврежденные элементы.
  • Неправильная регулировка стояночного тормоза. Проблема устраняется повторной корректировкой.

Увод машины в сторону при торможении чаще всего может быть вызвано следующими обстоятельствами:

  • Заклинивание цилиндра соответствующего колеса устраняется заменой поврежденных элементов с последующей прокачкой системы.
  • Замасливание накладок, дисков, барабанов и/или колодок ликвидируется тщательной промывкой, просушкой с обязательным устранением причины или источника загрязнения.
  • Несоответствие углов установки колес и/или давления в шинах корректируется повторной регулировкой.
  • Нарушения в работе регулятора давления устраняются путем регулировки или замены.

Повышенные усилия при нажатии на педаль появляются в следующих случаях:

  • Как правило, неисправности ВУ устраняются путем его замены.
  • Разрушение шланга, соединяющего впускную трубу с ВУ. Замените вышедшую из строя запчасть.
  • Износ или разбухание эластичных уплотнителей в цилиндрах из-за попадания масла или бензина устраняется их заменой с последующей промывкой и прокачкой системы.

Приспособление для вдавливания тормозных суппортов

Есть в наличии

Обязательно уточняйте у продавца наличие товара в магазине перед посещением. Телефон магазина: 8(495)532-43-90

К оплате принимаем

Наименование товара: Приспособление для вдавливания тормозных суппортов Производитель: LICOTA Артикул: ATE-4125 Назначение: В комплекте двухсторонний адаптер подходящий для большинства европейских и японских автомобилей Сторона 1: Alfa Romeo, VW-Audi, PSA, Fiat, Ford, Honda, Re… →

Наименование товара: Приспособление для вдавливания тормозных суппортов Производитель: LICOTA Артикул: ATE-4125

Назначение:

  • В комплекте двухсторонний адаптер подходящий для большинства европейских и японских автомобилей
  • Сторона 1: Alfa Romeo, VW-Audi, PSA, Fiat, Ford, Honda, Renault, Nissan, Subaru, Volvo … и т.д.
  • Сторона 2: Ford, Mazda, Mitsubishi, Toyota … и т.д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

  • Почему скрипят тормозные колодки автомобиля. Причины и способы устранения
  • Что будет, если ездить на автомобиле без ПТС?
  • Обязан ли водитель выходить из машины по требованию инспектора ГИБДД?

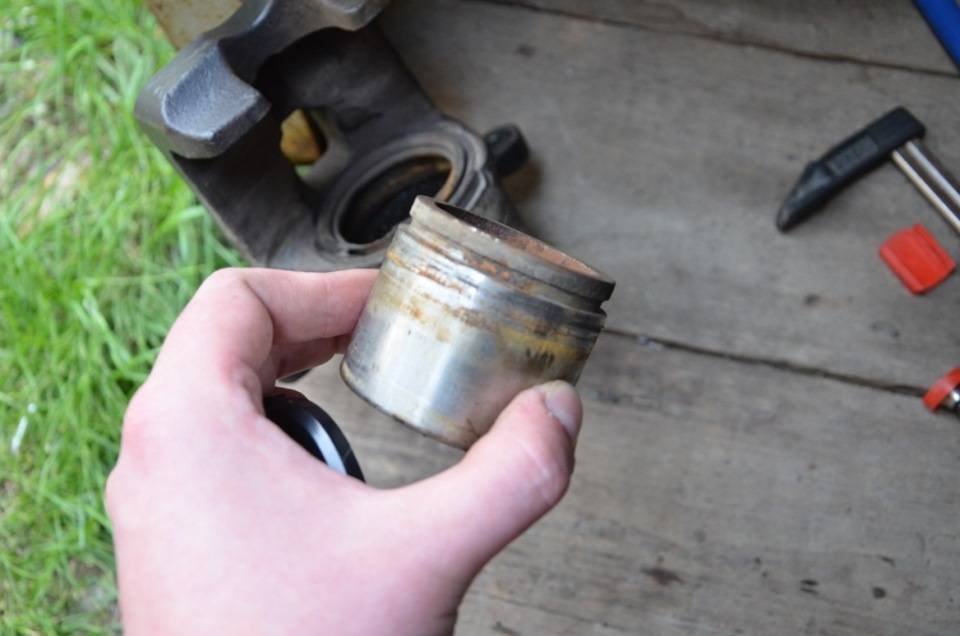

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

  • надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
  • при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
  • нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
  • колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
  • это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

  1. Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
  2. При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
  3. Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
  4. Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Как работает задний тормозной суппорт

Как и передний суппорт, задний состоит из тормозного цилиндра с поршнем, скобы и направляющих, обеспечивающих движение суппорта по скобе. При нажатии на педаль тормоза давление в тормозной магистрали возрастает, поршень выходит из цилиндра и прижимает одну колодку. Благодаря тому, что суппорт спокойно передвигается по скобе с помощью направляющих, обеспечивается равномерное распределение давления на обе тормозные колодки и их прижимание к тормозному диску.

Механический привод ручного тормоза работает аналогично – тросик приводит в действие рычаг, закрепленный на корпусе суппорта, который, в свою очередь, выжимает одну из колодок. Свободное движение суппорта на скобе равномерно распределяет прижимное усилие на обе колодки, обеспечивая одинаковое давление на тормозной диск. По этой же схеме выполнен и электрический привод ручного тормоза. Разница в том, что в одних моделях электромотор нажимает на поршень цилиндра суппорта, а в других непосредственно на одну из колодок.

Набор для вдавливания/вкручивания поршней суппорта

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об инструменте для обслуживания тормозов автомобиля, а если быть более точным — для вдавливания/вкручивания поршней во время замены тормозных колодок.

Так уж вышло, что мне приходится периодически участвовать в таких процедурах. И с течением времени использование подручных средств таких как монтировка (для вдавливания) или ключ от болгарки (для вкручивания) надоело. Во-первых, хоть результат получается тот же, но неудобно. Во-вторых, если возишься с тормозами один, то вдавить поршень монтировкой довольно проблематично. В общем, надо было с этим что-то делать. Поэтому и решил обзавестись соответствующим инструментом. На Aliexpress полно различных наборов, отличающихся прежде всего количеством инструмента в них входящего. Я решил не мелочиться и приобрести полный вариант, позволяющий обслуживать суппорта с двумя поршнями.

На то, чтобы отправить заказ после оплаты у продавца ушло около недели. Посылка была отправлена с полноценным треком, информацию о ее путешествии из Китая в Беларусь каждый желающий может посмотреть здесь.

На почте мне выдали приличного вида коробку внутри которой находился пластиковый чемодан. Точно такой, как можно увидеть на картинках в объявлении. Хочу сказать, что с момента получения, набор уже несколько раз был опробован в деле, так что обзор написан с оглядкой на опыт использования. Из-за этого же и инструмент выглядит не как новый

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Как установить новый тормозной суппорт

Очистите тормозной узел с помощью очистителя деталей и удалите ржавчину с узла, особенно тех частей на монтажном кронштейне, которые соприкасаются с суппортом

Это очень важно для скользящих суппортов, которые обеспечивают углубления для скольжение. Ржавчина может привести к зависанию и заклиниванию нового во время работы

Используйте проволочную щетку или вращающуюся щетку и дрель, чтобы удалить ржавчину с поверхности колеса в сборе и кронштейна.
Перед установкой нового внимательно прочитайте прилагаемые к нему инструкции. Ваш может поставляться с уже нанесенной специальной смазкой или в небольшой упаковке, которую необходимо нанести. Обязательно используйте эту смазку, следуя инструкциям производителя.
Перенесите тормозные колодки на новый тормозной суппорт или подготовьте их к монтажному кронштейну, в зависимости от конкретной модели. Если возможно, замените крепежные детали, такие как пружины, зажимы и зажимы против хрипов.
В новом суппорте поршень должен быть полностью втянут и готов к установке. Если нет, вы можете использовать С-образный зажим для медленного втягивания поршня в его отверстие при работе на переднем суппорте. Поместите зажим на суппорт и поместите внутреннюю прокладку на поршень. Поверните большой винт зажима, чтобы задвинуть внутреннюю прокладку, чтобы втянуть поршень. На задних суппортах вам, вероятно, понадобится специальный втягивающий инструмент, который вы можете взять в своем местном магазине автозапчастей. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
На некоторых моделях необходимо нанести слой высокотемпературной смазки на поворотный кулак, где он соприкасается с суппортом.
Когда все будет готово, установите его на место. Добавьте слой силиконовой смазки к крепежным болтам (штифтам) и к изоляторам (где необходимо вставить болты), если у вас один поршневой суппорт, а монтажные болты допускают движение суппорта. Затем вручную установите болты крепления суппорта и затяните болты до рекомендованного производителем крутящего момента, используя динамометрический ключ. Вы можете найти рекомендуемый крутящий момент в руководстве по ремонту (или послепродажном руководстве) для конкретной марки и модели автомобиля.
Удалите винт прокачки с помощью гаечного ключа. Нанесите тефлоновую ленту на резьбу винта (примерно на три оборота) и снова установите винт. Сначала закрутите винт рукой, а затем плотно затяните винт с помощью линейного ключа. Не затягивайте винт полностью до тех пор, пока вы не прокачаете суппорт позже.
Когда все будет готово, отсоедините тормозной шланг от старого и подсоедините шланг к новому. Затяните болт настолько, чтобы предотвратить утечку тормозной жидкости.
Используйте тряпку, чтобы вытереть любую жидкость, которую вы могли пролить во время переноса тормозного шланга.
Снимите пластиковый лист с главного тормозного цилиндра.
Удалить воздух из тормозной магистрали. Если у вас нет помощника, чтобы помочь вам прокачать тормоза, вы можете сделать это самостоятельно, используя ручной вакуумный насос, примерно за одну минуту. В противном случае выполните действия, описанные в следующем разделе.

Ремонт

Итак, снимаем плоской отверткой пыльник с суппортного механизма и осматриваем поршневую поверхность. При наличии следов ржавчины, суппортной механизм рекомендуется полностью заменить. Ибо ржавчина ведет к повреждению зеркала стенок цилиндра. Замена манжетов сопровождается извлечением поршня. Есть три способа со своими недостатками и достоинствами Способ первый: извлекаем поршень без снятия механизма. Если доподлинно известно, что извлечение поршня для замены резиновых уплотнителей неизбежно, можно совершить это еще на оси. После того, как суппортный механизм извлечен со скобы, помощник должен плавно нажать на педаль. Так мы добьемся увеличения давления в системе тормоза, что и выдавит поршень. После его выдавливания помощник отпускает тормоз. Достоинства: поршень легко извлекается. Недостатки: неудобный процесс работы и большая потеря “тормозухи”.

Способ второй: цилиндр требует к себе внимания, ибо поршень извлекается разводным ключом. Алгоритм действий:

  • обхватить верхнюю часть поршня;
  • извлекаем его путем поворачивания из стороны в сторону.

Данный способ зачастую имеет смысл, когда поршень нужно заменить

Потому что неосторожное движение ключом – и образовалась царапина на поршневой поверхности. Плюс в том, что поршень достается зажатием суппортного механизма в тиски – что удобно

Способ третий: извлечение поршня посредством сжатого воздуха Потребуется переходник с резьбой, которая подойдет. Как нашли – подключаем переходник к суппортному механизму и компрессору. Закачиваем воздух до полного выхода поршня. К недостаткам можно отнести необходимость наличия компрессора и специального переходника, к тому же поршень довольно резко извлечется, что чревато его повреждением.

Осмотр

После извлечения поршня внимательно осматриваем стенки цилиндра. В случае наличия царапин либо задиров, суппортный механизм надо заменить полностью. Ограничиваемся только поршнем, при условии, что все остальное в хорошем состоянии.

Восстановление работоспособности

Чистота рабочего пространства – это главное, чего стоит придерживаться, дабы произвести качественный ремонт суппортного механизма. Пыль либо грязь, которая может попасть в зазор между поршнем и цилиндром, приведет к тому что, со временем появятся задиры и повреждения. Посему – должна царить абсолютная чистота.

Цилиндр заднего суппортного механизма. Замена


Пример поврежденного поршня

Ремонт основан на замене резиновый манжеты, а в случае заментных повреждений, и поршня. При помощи отвертки вытаскиваем изжившую себя манжету, основательно промываем поверхность цилиндра спиртом

В момент промывки важно не забыть вытащить из впускного отверстия заглушку. После того как промыли, обязательно просушиваем

Каждая такая разборка требует обязательной установки новой манжеты. Для этого смазываем цилиндрические стенки – в том числе и саму посадочную площадку уплотнителя “тормозухой”. Также “тормозухой” смазываем поршневую поверхность снаружи. Вставляем поршень в суппортной механизм и вдавливаем его рукой. При правильной установки он будет ходить с усилием, а при некорректной поршень попросту не вдавится.

Монтаж суппортного механизма на машину

После вставки поршня возникает потребность в установке суппортного механизма на машину. Монтаж производится в аналогичном снятию порядке, только в обратной последовательности. В случае крепления наконечника тормозного шланга к суппортному механизму посредством специального болта, обязательно заменяем медные шайбы. После сборки и установки суппортного механизма, прокачиваем тормоза (не забываем долить “тормозуху” в бачок). Помощник по нескольку раз нажимает на педаль тормоза, и отпускает только по команде. При нажатой педали откручиваем штуцер, который прокачивает тормоза и выпускаем воздух. Закрываем штуцер и даем команду помощнику, чтобы тот отпустил педаль. При появлении “тормозухи”, надеваем шланг на штуцер и опускаем его в прозрачный сосуд. Прокачиваем тормоза до окончательно выхода из шланга пузырьков воздуха. Наконец, устанавливаем колесо обратно и опускаем автомобиль.

Установка нового суппорта

Монтаж устройства производится в обратном порядке. Для этого нужно выполнить следующие действия:

  • Установите корпус тормозного суппорта и наживите болты крепления.
  • Зажмите болты при помощи ключа на «17».
  • Отожмите стопорную пластину и выкрутите болт ключом на «13», чтобы откинуть половину суппорта.
  • Поршень необходимо полностью выдавить внутрь механизма и установить новые тормозные колодки.
  • Установите половину суппорта на место и затяните гайку. Стопорную пластину загните при помощи зубила.
  • Прикрутите тормозной шланг.
  • Прокачайте всю систему, чтобы избавиться от воздуха в ней.

Обязательно после прокачки системы необходимо на штуцеры надеть резиновые заглушки. С их помощью обеспечивается защита этих элементов от влаги и пыли. И при следующей прокачке выкручивание штуцеров будет происходить намного проще.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
