Устройство шин.

1. Характеристика деталей шин.

1.1. Камерные шины грузовых автомобилей — покрышка, камера с вентилем и ободная лента.

1.2. Камерные шины легковых автомобилей — покрышка, камера с вентилем, снабженным колпачком или колпачком-ключиком.

1.3. Бескамерные шины легковых и грузовых автомобилей — покрышка и вентиль, вставленный в обод.

1.4. Покрышка — торообразная оболочка пневматической шины, непосредственно воспринимающая усилия, действующие при эксплуатации автомобиля.

1.5. Камера — герметичная торообразная эластичная оболочка, заполняемая воздухом или газом.

1.6. Вентиль камеры или бескамерной шины — обратный воздушный клапан, предназначенный для наполнения, удержания, выпуска воздуха и обеспечения контроля внутреннего давления в шине.

1.7. Ободная лента — профилированное эластичное резиновое кольцо, располагаемое между бортами покрышки, камерой и ободом колеса; ободная лента применяется в камерных шинах грузовых автомобилей для предохранения камер от повреждений.

2. Устройство шин.

1. Каркас — важнейшая силовая часть покрышки, обеспечивающая ее прочность, воспринимающая внутреннее давление воздуха и передающая нагрузки от внешних сил, действующих на колесо со стороны дороги. Проходит через все сечение покрышки (от бортов через боковины и через верхнюю ее часть). Каркас состоит из одного или нескольких, наложенных друг на друга слоев обрезиненного корда. Корд бывает текстильным, металлическим или стекловолоконным.

2. Брекер находится между каркасом и протектором. Предназначен для защиты каркаса от ударов, придания жёсткости шине в месте контакта с дорогой и защиты от проколов. Брекер состоит из двух и более слоев обрезиненного корда.

3. Протектор — наружная резиновая часть покрышки шины. Обеспечивает сцепление шины с дорогой, а также для предохраняет каркас от повреждений. Протектор обладает определенным рисунком. По типу рисунка протектора шины делятся на четыре основные группы: дорожные, универсальные, зимние, повышенной проходимости.

4. Боковина — часть шины, расположенная между плечевой зоной и бортом, представляющая собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от механических повреждений. Служит также для нанесения наружной маркировки шины.

5. Борт — жесткая посадочная часть покрышки, необходимая для фиксации шины на ободе колеса. Состоит из слоя корда каркаса, завернутого вокруг проволочного кольца и твердого наполнительного резинового шнура. Борта придают шине нерастягивающуюся конструкцию и необходимую структурную жесткость при номинальном внутреннем давлении воздуха. В случае бескамерных шин борт изнутри покрыт слоем вязкой воздухонепроницаемой резины.

6. Бортовое стальное кольцо. Придает борту необходимую жесткость и прочность.

7. Резиновый наполнительный шнур. Обеспечивает эластичный переход от жесткого кольца к резине боковины.

3. Размеры:

D – наружный диаметр шины. Н – высота профиля шины. В – ширина профиля.

d – внутренний диаметр шины (посадочный диаметр обода колеса).

Наружный диаметр шины D — диаметр наибольшего сечения пневматической шины плоскостью вращения колеса при отсутствии контакта с опорной поверхностью.

Высота профиля шины Н – полуразность между наружным диаметром и посадочным диаметром пневматической шины (D — d)/2.

Ширина профиля шины В – линейное расстояние между наружными сторонами боковин накачанной шины.

Отношение высоты профиля к ширине профиля (отношение Н/В, выраженное в %) характеризует серию шин по профилю поперечного сечения (обычного профиля, низкопрофильные и т.д.). Приведены в статье Классификация и назначение шин.

Особенности покрышек

И диагональные, и радиальные шины для легковых автомобилей выполнены из специальной резины, которая сделана из каучука (искусственного или натурального). При этом основа изготовлена из кордовой ткани — плотно свитых нитей из текстильного, полимерного, металлического материала, расположенных чаще всего продольно и ответственных за прочность.

Снаружи есть брекер — залог жесткости и компенсатор ударов. Он закрыт протектором, отвечающим за качество сцепления с дорожным полотном. Для лучшего контакта на поверхность резины нанесен рисунок, он образует узор из канавок и шашечек, чтобы эффективно отводить грязь и воду.

Важный элемент, которым обладает и радиальный, и диагональный каркас шин – это борт, обеспечивающий достаточно плотное прилегание к ободу.

Визуальное восприятие покрышки зависит главным образом от рисунка протектора. При одинаковом с виду узоре оба варианта будут похожи между собой внешне. Как же их не спутать, особенно новичку? Это как раз та ситуация, когда нужно посмотреть на маркировку и отыскать в артикуле R (в 90% случаев) или D. Это даст вам представление о характере исполнения корда. Давайте разберемся, почему этот момент принципиально важен.

Как верно выбрать?

Рассматривая типы шин, помните об общих правилах, которых стоит придерживаться в момент покупки:

Определяться следует с учетом сезонности, то есть в зависимости от температурного режима эксплуатации отдавать предпочтение зимней, летней или всепогодной резине. Первая рассчитана на морозы, заснеженные и обледенелые трассы, вторая отличается хорошим сцеплением с дорожным полотном, но теряет эти положительные свойства при +7℃ и ниже

Третьи универсальны и ориентированы на погоду с +6…+11℃.
Стоит обращать внимание не только на номинальный размер, но и на высоту протектора, которая больше у шипованных вариантов.
Не рекомендуется устанавливать диагональные модели совместно с радиальными — шины автомобиля и спереди, и сзади должны быть одного типа.
Доступность не главное. Помните: чем дешевле резина, тем хуже состав ее смеси и структура корда, что влечет за собой неприятные последствия.
Следует останавливаться на изделии с направленным узором, если в местах частых поездок традиционно выпадают значительные осадки.
На грунтовые и достаточно вязкие дорогие ориентированы покрышки с завышенным протектором.
При скоростной и агрессивной манере езды выбирайте вариант с малым количеством ламелей по горизонтали.
Учитывайте, чем толще слой истираемого покрытия, тем больше шума, и наоборот.

Материалы изготовления и их роль

Производится автомобильная резина из нескольких компонентов, которые дополняя друг друга обеспечивают эффективную работу шины. Также смесь в некотором смысле влияет на строение шины. Разберем состав автошины более подробно. Для производства используются следующие компоненты.

• Каучук. Несмотря на разнообразие состава современной резиновой смеси, основу его составляют все же различные каучуки. На данный момент времени используется искусственный каучук, который производится путем синтеза из нефти. Также может использоваться натуральный и синтетический изопреновый каучук. Но последние применяются ограниченно, только чтобы получить определенные характеристики.
• Углерод технический. Чаще его называют «сажа». Является обязательным компонентом шины. Именно благодаря его наличию покрышка приобретает черный цвет. Но, основная польза от этого материала – увеличение прочности изделия.
• Кремневая кислота – аналог технического углерода. Но, полностью его не заменяет, часто используется в «зеленых» шинах так как оказывает меньше влияние на экологию. Применяется ограниченно.
• Сера – используется в качестве вулканизатора.
• Масла и смолы. Влияют на жесткость покрышек, а также регулируют уровень износостойкости.
• Активаторы вулканизации. Обычно применяются стеариновые кислоты или оксид цинка. Они провоцируют вулканизацию каучука, а также обеспечивают образование оксидной полимерной сетки.

Это основные компоненты резиновой смеси. Тут еще нужно учитывать, что каждый производитель имеет свои рецепты, отличающиеся соотношением веществ.

Есть еще и экологические компоненты. Применяются ограниченно в связи с высокой стоимостью. Обычно это кукурузный крахмал, который добавляют в состав протектора. Это позволяет добиться улучшения качения шины.

Радиальные и диагональные шины строение, плюсы и минусы видео АвтоНоватор

Что такое турбонагнетатель на автомобиле, его история создания и принцип работы. Турбонагнетатель что это такое

Радиальные и диагональные шины для легковых автомобилей уже давно не конкуренты на рынке, и после прочтения нашего небольшого обзора вы поймете, почему это так. Выпускаются для наших автомобилей только радиальные разновидности покрышек, а диагональные заняли место в линейке для грузовых машин. Исходя из этого, можно считать, что говорить о различиях нет смысла, но для любопытных мы проведем данный ликбез.

Структура автомобильной шины в двух словах

Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.

Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных автомобильных шинах. То есть главным отличием будет внутренние слои, каркас и расположение в них нитей.

Отличие диагональных шин от радиальных – особенности эксплуатации

У диагональных шин можно отыскать больше минусов, чем у радиальных, разберемся в них подробнее. Хитросплетение волокон каркаса создает напряженность, обязывает к увеличению и четности слоев резины, и мы приходим к тому, что это нагромождение создает трудности для отвода тепла при движении по дорожному покрытию. И если двигаться долго и быстро, да еще при жаре, то вероятность «взрыва» таких шин высока.

Диагональность и многослойность также создают жесткость конструкции, отчего радиальная эластичность таких шин падает, площадь контакта с поверхностью уменьшается, а значит, сцепление с дорогой будет хуже, здесь страдает безопасность движения, особенно при мокрой погоде. Радиальные же автомобильные шины позволяют автомобилю быть более управляемым, потому что пятно сцепления с дорогой больше, это же делает износ протектора равномернее.

Шины с диагональным расположением волокна из-за сложности структуры будут тяжелее сами по себе, а вот несущей способностью обладают меньшей по сравнению с радиальными. Также снижается допустимая безопасная максимальная скорость автомобиля. Но нет худа без добра, диагональная шина устойчивей к боковым повреждениям, в то время как порез или прокол сбоку радиальной шины ведет к ее полному списанию. Но этот нюанс не стал судьбоносным, и диагональное переплетение уже практически не встречается в легковых автомобилях.

Радиальные и диагональные шины – секрет плетения волокон

Отличие диагональных шин от радиальных практически напрашивается из их названий. Диагональное расположение нитей в каркасе заключается в том, что от одного обода к другому они проходят по диагонали, то есть под углом к колее движения. Для того чтобы натяжение слоев каркаса между собой было равномерным, и шина не имела перекоса, нужно нити каждого нового слоя направлять вперехлест к предыдущему, на такой же угол, только в другую сторону. Отсюда напрашивается вывод, что слоев должно быть четное количество, чаще всего их 4, иногда встречается и больше.

В радиальных шинах таких сложностей нет, все нити слоев резины в каркасе направлены между ободами строго перпендикулярно направлению движения. Отсюда и независимость слоев друг от друга, потому что они все одинаковые, их нечетность никак не повлияет на баланс. Поэтому количество их варьируется довольно широко. Принципиальное отличие структур мы рассмотрели, остается разобраться, какие же плюсы и минусы несут эти особенности конструкций, и почему легковой автопарк отказался от диагональных шин.

Радиальная шина

• Главная
• Все о шине
• Радиальная шина

Радиальной шиной называется такая автопокрышка, нити корда, в основе которой, расположены от одной боковины резины до другой, перпендикулярно окружности колеса автомобиля. Эти нити имеют один слой, поверх которого наложено верхнее покрытие из стали или плотной ткани. Маркировка этого вида автопокрышки выделяет ее при помощи буквы R на боковине автомобильного колеса или словами “BELTED” или “RADIAL”.

Какие преимущества можно выделить у радиальной шины?

Автомобильные покрышки разделяют на два типа по их структуре: диагональные и радиальные. Диагональное колесо отличается тем, что нити корда в его основе накладываются внахлест. Рассмотрим “плюсы” радиальной резины относительно диагональной:

• Износостойкость и, как следствие, долгий срок эксплуатации.
• Достижение высокой курсовой направленности автомашины, управляемости.
• Большая и надежная область контакта поверхности автомобильной резины с дорожным покрытием приводит к надежному сцеплению шин. Место соприкосновения резины с дорогой не меняет площадь из-за брекера. Брекер — промежуточная составляющая автомобильного колеса между кордом и рисунком протектора. Эта часть покрышки не позволяет менять форму и размер пятну контакта.
• Надежно защищенный каркас автопокрышки приводит к снижению вероятности трещин и других повреждений на покрытии резины.

На какие слабые места радиальных шин нужно обратить внимание?

Явных негативных качеств у этих автомобильных колес нет, но есть вытекающий из особенности структуры момент, о котором водителю нужно знать:

Невысокая прочность боковых сторон автопокрышек, как результат перпендикулярного построения нитей корда в резине. Боковины подвержены повреждениям, от которых в силах обезопасить резину сам автовладелец. Предотвратить порезы, проколы, потертости можно, соблюдая аккуратный стиль вождения без ударов по колесам во время езды или при парковке к бордюру.

Каковы показания к эксплуатации радиальных шин?

Для того чтобы автомобильное колесо смогла продемонстрировать все заложенные в нее производителем качества, нужно разобраться в рекомендациях ее установке и уходу. Если комплект радиальной резины окажется с направленным рисунком протектора, на ее поверхности будет находиться маркировка в виде стрелки. Эта стрелка обозначает направление движения автомобиля. Монтаж такой автопокрышки нужно производить в соответствии с этим обозначением.

Если производится установка радиальной шины с асимметричным рисунком протектора, то необходимо знать рекомендацию к монтажу: лицевая сторона резины должна соответствовать лицевой части автомобильного диска. Маркировка, способствующая их верному совмещению: “INSIDE” и “OUTSIDE”.

Уход за радиальным типом автомобильных колес заключается в осторожной их эксплуатации на дорогах. Бережному обращению к боковинам резины и обращение за консультацией и помощью специалистов при возникновении на протекторе или боковой части автопокрышки трещин и других дефектов

Отличие радиальной авторезины от диагональной

Что значит радиальная шина, и какое у нее различие с диагональной? Разница между шинами проявляется в разном типе корда. В радиальных шинах нити корда расположены под прямым углом к радиусу колес, они между собой не пересекаются. Радиальные автошины выпускают с металлокордом, или с кордом из текстильных волокон в брекере. Конструкция таких шин позволяет снижать внутреннее напряжение корда, что положительно влияет на ходовые качества и безопасность при движении, повышается управляемость транспорта за счёт большего сцепление с дорогой, изнашивается шина более равномерно.

Дополнительная информация!

Радиальные автопокрышки выпускаются бескамерные, оснащены одним бортовым кольцом, диагональные – в основном с камерой.

Радиальные автопокрышки для легковых машин всё больше вытесняют диагональные, так как имеют больше преимуществ над ними. За все время своей эксплуатации они показали лучшие результаты, чем диагональные:

• отличная износостойкость;
• длительный период эксплуатации;
• низкое сопротивление качению;
• уменьшенный расход топлива;
• оптимальная управляемость;
• надежное сцепление;
• легкость шины;
• выносливость к нагрузкам;
• теплопроводность.

Вам это будет интересно О золотниках автомобильных: для бескамерных шин, замена на новые

У данного типа резины есть и недостатки, к которым относятся высокая стоимость и уязвимость боковой части шины к механическому воздействию. В устройстве диагональных шин чаще всего встречаются несколько слоев корда, нити которых направлены по диагонали. Количество слоёв может быть (от 2 до

Расположение волокна в несколько слоёв делает шину гораздо тяжелее. При этом снижаются несущие способности, безопасность скорости движения автотранспорта.

Все проведенные тесты показали, что радиальные шины лучше, чем диагональные. Тот факт, что в продаже практически отсутствует диагональная легковая авторезина, доказывает её худшие качества:

• отличаются более высоким сопротивлением качению;
• они имеют гораздо меньший срок службы;
• выдерживают меньшую нагрузку;
• менее устойчивы к износу;
• имеют синтетический каркас с меньшей теплопроводностью;
• больший вес.

Положительные качества также присутствуют в этой конструкции. Перекрещивающиеся слои корда придают изделию равномерную прочность по всему профилю. Боковые стенки автопокрышки очень прочные, их сложно повредить, они уменьшают ударные нагрузки на транспорт.

Обратите внимание!

Диагональные автопокрышки в основном используются для многих грузовых машин, в том числе и с высокой проходимостью, и спецтранспорта.

Шины для спецтранспорта

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

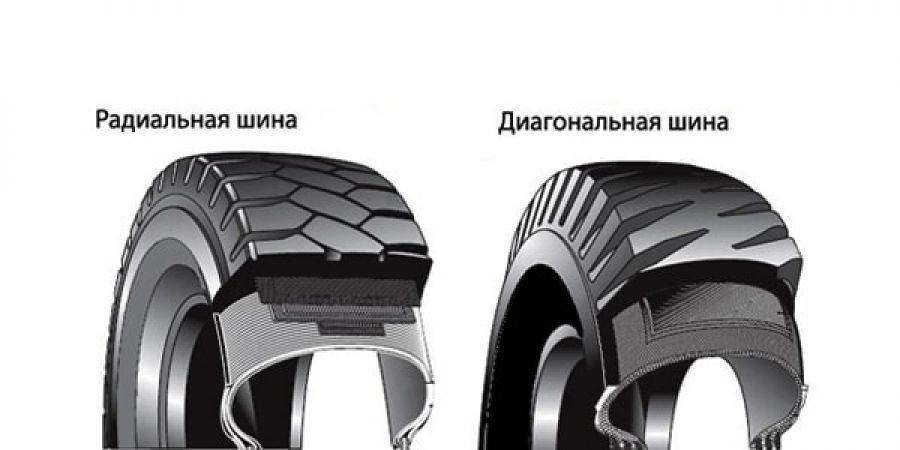

На картинке: Диагональная и радиальная шина в разрезе.

Практические преимущества каждого типа шин для сельхозтехники

• Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
• Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
• В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
• С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.На видео: Разница между радиальной и диагональной покрышками (0:54сек).Статья подготовлена по заказу сайт Автор статьи: Абдрахманов А. Н.

Почитайте, получилось интересно. Кстати там еще и таблицы есть. Сегодня я хочу поговорить о диагональных и радиальных покрышках. Понятно, что тема избитая и очень много информации в интернете по этому вопросу. Однако очень много заумных статей написанных техническим языком, не совсем понятным для обычного обывателя. Сегодня я постараюсь рассказать о их строении, простым человеческим языком. НЕ буду тянуть, начнем…

Первый тип (расположение нитей в конструкции по диагонали) сейчас очень редко можно встретить на дорогах. «Почему?» – зададите вы вопрос. Да все просто, преимуществ у радиальных типов гораздо больше, поэтому многие, да практически все производители отказываются от производства диагональных шин. Поговорим о названии.

Откуда пошло такое название диагональные и радиальные покрышки? Это идет от строения самой резины. Основа любого колеса — это каркас, который делается из слоев, в котором есть тканевые нити. Именно тканевые нити дают необходимую прочность и устойчивость конструкции. Это основа колеса. Далее идет так называемый верхний слой, на котором построен сам протектор, так называемый БРЕКЕР, в который вживлен металлический силовой корд, это и есть силовая часть любого колеса. Различия кроются именно в нижнем первом слое. А точнее в его направлении в конструкции.

Строение шины

Особенности автопокрышек

Авторезина – главная и важная деталь колеса, ее составляющими частями являются брекер, каркас, борт, протектор и боковая часть.

Основной материал, из которого изготавливают шины, – резиновая ткань, получаемая из каучука.

Современные колёса

Каркас – часть шины, конструкция которой может состоять из одного или нескольких слоев корда.

Кордовая ткань производится из текстильных, полимерных или металлических многократно перевитых продольных нитей. Они формируют прочность автопокрышки. Текстильные и полимерные нити применяются для легковых шин, металлокорд – для грузовых.

На наружном слое шины находятся брекер и протектор. Брекер оберегает каркас от ударов, придавая шине дополнительную жесткость. Протектор обеспечивает лучшее сцепление автоколеса с неровной поверхностью дороги.

Рисунок протектора – направленный, ненаправленный и асимметричный (в зависимости от того, какое назначение имеет шина). Он обеспечивает сцепление колеса с дорогой во время движения, в неблагоприятных погодных условиях удаляет воду и грязь из места контакта. Дренажная система протектора, состоящая из шашек и канавок, позволяет быстро отводить воду и грязь и самоочищаться шине.

Борт – жесткая часть колеса, которая даёт возможность автопокрышке плотно прилегать к ободу.

Внешне автошины мало чем отличаются друг от друга, за исключением рисунка протектора и размера самой шины.

Несмотря на внешнее сходство, они отличаются друг от друга по конструкции каркаса.

Обозначение конструкции изделия указывается при маркировке шин, которые о и «D».

Виды конструкций автопокрышек

Радиальные и диагональные шины отличаются направлением нитей корда.
