Монтируем регулятор напряжения генератора ВАЗ 2110

Решение проблемы на месте

Если перестал крутить стартер, то автомобиль можно завести несколькими способами:

1. Замкнуть стартер при помощи отвертки.
2. Подсоединить его к аккумуляторной батарее.

Стартер помогает раскрутить коленчатый вал в автомобиле, который в свою очередь создает крутящий момент и воздушная смесь сжимается. Именно стартер работает со всеми электрическими узлами автомобиля.

И здесь стоит выделить некоторые повреждения:

• нет напряжения;
• села зарядка аккумулятора;
• вышел из строя замок зажигания;
• ослабли контакты.

Стартер состоит из нескольких деталей, но если поломка незначительная, то он будет нормально работать при работающем двигателе. Но раскрутить маховик ему не получится сразу. И если все же стартер запустился, то в срочном порядке на диагностику для выявления неисправности.

Есть несколько поломок:

• поломка пускового реле;
• изношен бендикс;
• втягивающее реле;
• сгорели внутренности детали.

Краткое описание, принцип действия генератора

Автомобильный генератор представляет собой электрическую машину, использующую механическую энергию силового агрегата для вырабатывания электротока. Современные автомашины комплектуются электрогенераторами переменного тока.

Основной задачей генераторного блока является поддержание рабочего напряжения бортовой сети автомашины, зарядка аккумуляторной батареи после запуска двигателя. Традиционно, прибор располагается в передней части моторного отсека, приводится в движение посредством ременной передачи от коленчатого вала силового агрегата.

Основные компоненты генератора ваз 2112

Металлический корпус, выполненный из двух крышек, стягивается длинными болтами, защищает обмотки от механического воздействия. В качестве материала выбран сплав алюминия, обладающий всеми необходимыми качествами: лёгкость, достаточная прочность, невосприимчивость к магнитным полям, высокая теплоотдача.

Основные компоненты генератора ваз 2112: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Статор набран из плотно прижатых металлических пластин для борьбы с токами Фуко. Статорные обмотки располагаются в тридцати шести пазах, прорезанных в пластинах.

Ротор создаёт вращающееся магнитное поле. Представляет собой сердечник с обмотками из медных, лакированных проводов, вращается на закрытых, необслуживаемых шарикоподшипниках.На вал надеты медные кольца, соединённые с обмоткой возбуждения, крыльчатка охлаждающего вентилятора, шкив клиновидного, ременного привода.

Узел графитовых щёток исполняет роль передаточного звена между обмоткой возбуждения и аккумуляторной батареей, цепью самовозбуждения.

Блок выпрямительных диодов, собранный по схеме Ларионова, преобразует трёхфазное напряжение в постоянное питание электросети. Схема из девяти диодов собрана на двух металлических обоймах, используемых для отвода тепла в процессе работы. Шесть основных диодов работают на электропитание бортовой сети. Дополнительные, полупроводниковые вентили питают обмотку возбуждения после выхода генератора на стабильные обороты, препятствуют разряду аккумулятора при остановленном двигателе.

Регулятор напряжения контролирует стабильность сетевого напряжения при различных оборотах мотора, выполняет температурную компенсацию заряда батареи в зависимости от параметров окружающей среды.

Алгоритм работы генератора ваз 2112

Водитель поворачивает ключ в замке зажигания. Создаётся цепь питания обмотки возбуждения от аккумуляторно батареи. Стартер вращает маховик коленчатого вала. Одновременно через клиноременную связь начинает вращаться ротор генератора. Магнитное поле, создаваемое роторными, токовыми рамками, пронизывает обмотки статора. Вырабатывается наведённое электричество. На выводных контактах прибора появляется переменное напряжение. За время запуска двигателя стартером генератор успевает набрать необходимые обороты. Обмотка ротора переключается на питание от схемы самовозбуждения.

Выпрямительный модуль занимается созданием постоянного тока. Аккумулятор переходит в режим заряда. Регулятор напряжения удерживает параметры электросети в заданных пределах.

Что делать, если реле напряжения вышло из строя?

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.

Бывает такое, что реле вышло из строя в самый неподходящий момент, когда до дома еще ехать, а аккумулятор не заряжается. Емкость аккумулятора при экономном режиме может обеспечить довольно длительную работу двигателя, что позволит вам без проблем добраться до места ремонта. Ниже мы приведем список рекомендаций, которые помогут вам доехать, как это называется, «на аккумуляторе» и не заглохнуть.

• Если происходит перезаряд аккумуляторной батареи, то необходимо выключить реле из цепи. Для этого, с него снимаются контактные провода и остаются висеть. В случае с «десяткой», достаточно выдернуть штекер с проводом из разъема щеток генератора. Таким образом, отключается зарядка аккумулятора, и дальнейшее движение будет уже не во вред батарее.
• Многие специалисты предлагают идти и по другому пути – отключить обмотку возбуждения генератора. Для этого вытаскивается соответствующий предохранитель. Однако, это можно делать, если вам известно, где находится данный предохранитель.
• Если происходит слабая зарядка аккумулятора, то для паники причин практически нет. Чтобы добраться до места назначения, необходимо поддерживать большие обороты, чтобы, хоть немного, но доводить значение напряжения до номинального. Перед остановкой двигателя, рекомендуется несколько секунд с помощью педали газа поддерживать обороты на уровне 3000 об/мин. Так вы подготовите аккумулятор к следующему пуску.
• Старайтесь не пользоваться музыкой, электрическими стеклоподъемниками, светом фар (особенно дальним светом), а также прочими электрическими приборами, если их применение не является необходимым. Это хорошо сэкономит заряд аккумулятора.

Реле регулятор ваз

• отключают от АКБ клемму «минус»;
• отсоединяют от вывода, маркированного как «D », приводную колодку;
• отворачивают гайку, которая располагается под резиновым чехлом (его требуется немного сдвинуть в сторону);
• отсоединяют в контактной шпильке все имеющиеся провода;
• отворачивают гайку в цепи генерирующего устройства (данный крепежный элемент фиксирует клемму) и снимают ее.

Затем нужно будет снять кожух генератора, открутив гайки (их три штуки), которые удерживают его, а также демонтировать корпус реле и вынуть из выпрямительного отсека винт крепления разбираемого механизма. Теперь регулятор напряжения ВАЗ 2110 легко снимается. Вместо него можно ставить новое устройство. После замены реле все описанные действия выполняются в обратном порядке.

• Если происходит перезаряд аккумуляторной батареи, то необходимо выключить реле из цепи. Для этого, с него снимаются контактные провода и остаются висеть. В случае с «десяткой», достаточно выдернуть штекер с проводом из разъема щеток генератора. Таким образом, отключается зарядка аккумулятора, и дальнейшее движение будет уже не во вред батарее.
• Многие специалисты предлагают идти и по другому пути – отключить обмотку возбуждения генератора. Для этого вытаскивается соответствующий предохранитель. Однако, это можно делать, если вам известно, где находится данный предохранитель.
• Если происходит слабая зарядка аккумулятора, то для паники причин практически нет. Чтобы добраться до места назначения, необходимо поддерживать большие обороты, чтобы, хоть немного, но доводить значение напряжения до номинального. Перед остановкой двигателя, рекомендуется несколько секунд с помощью педали газа поддерживать обороты на уровне 3000 об/мин. Так вы подготовите аккумулятор к следующему пуску.
• Старайтесь не пользоваться музыкой, электрическими стеклоподъемниками, светом фар (особенно дальним светом), а также прочими электрическими приборами, если их применение не является необходимым. Это хорошо сэкономит заряд аккумулятора.

Как проверить регулятор напряжения генератора мультиметром без снятия

Установите измерительный прибор в положение для проверки напряжения постоянного тока и для начала измерьте его на клеммах аккумулятора без запуска двигателя. Должно быть 12,5-12,7В. Если значение меньше, батарею уже необходимо заряжать: т. е. нужно искать причину недозаряда. Дальнейшие действия:

• пустите двигатель и замерьте напряжение повторно, предварительно установив предельное значение шкалы вольтметра в 20В;
• на холостом ходу оно должно находиться в диапазоне 13,2-14В;
• попросите помощника нажать на педаль газа, доведя число оборотов до 2-2,5 тысяч;
• измерьте напряжение, которое не должно превысить 14,2В;
• увеличьте число оборотов до 3,5 тысяч;
• снова измерьте напряжение, значение которого не должно быть больше 14,5В.

Если в ходе испытаний напряжение осталось на уровне 12,7В или перевалило за отметку в 14,5В, реле-регулятор необходимо заменить. Но есть небольшой нюанс: указанные выше признаки могут свидетельствовать и о неисправности генератора. Если регулятор напряжения стоит отдельно, сначала стоит проверить его, а уж потом заняться генератором. Можно просто взять заведомо исправное устройство и поставить его на место снятого. При расположении реле внутри щеточного узла устройство придется демонтировать.

Инструкция по замене своими руками

В случае поломки ремонт ДМ заключается в его замене, которая производится так:

Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его – если на ремне видны следы повреждений – трещины, расслоения – то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.
Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку – грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя

Отогните фиксаторы и демонтируйте крышку.
Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь. Когда установка будет завершена, производится сборка конструкции в обратной последовательности
Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно

Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.

Как разобрать генератор на ваз 2112

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью.

Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены.

Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

1. 2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
2. 2110-8114096-10, -13 – ремень привода кондиционера (после 09.

   2001);

3. 2110-1041056 или 2110-8114060 – натяжной ролик;
4. 2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
5. 2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
6. 2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

Два первые шага

Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

Первые действия с крепежом

Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

Верхний винт и нижняя гайка

На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Что такое регулятор напряжения генератора?

Регулятор напряжения представляет собой реле, которое в нужные моменты времени замыкает и размыкает электрическую цепь. В автомобилях данное реле работает для ограничения выходного напряжения. Дело в том, что генератор с определенной частотой вращения ротора может вырабатывать конкретное напряжение. Так как частота вращения ротора постоянно зависит от частоты вращения коленчатого вала, то и напряжение меняется соответственно. Для удержания заданного напряжения было разработано специальное устройство, которое помогает создать выходное напряжение в пределах 12 – 14 Вольт.

Первое реле напряжения выполнялось в виде электромагнита, которое с изменением входной величины размыкалось, а при падении напряжения снова замыкалось, таким образом, напряжения в электрической цепи бортовой системы удерживалось в строго заданном диапазоне. Такой диапазон необходим для корректной работы электрических приборов. Если увеличить величину напряжения до значений, превышающих номинальные, то прибор попросту выйдет из строя.

Другим этапом развития механического реле стало появление полупроводникового устройства, которое работает намного точнее и надежнее. Полупроводниковое реле имеет меньшие габариты и специальный сигнализатор, который говорит о том, работает ли прибор или он вышел из строя.

Главным отличие механического реле от полупроводникового – это возможность проведения регулировок. Если выходное напряжение питающей цепи изменилось, то, изменяя положение специального устройства, можно задать новые величины, которые позволят работать реле еще долгое время.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(39 голосов, средний: 4,26 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Среди импортных устройств неплохими вариантами считаются:

• Динамо — производитель Болгария;
• Eldix — также выпускается в Болгарии;
• БАТЭ — выпускают в городе Борисов, что в Беларуси.

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя

Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

Повышаем напряжение — все варианты решения проблемы

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В. Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться.

Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Трехуровневый регулятор напряжения генератора для «десятки»

При включении на ВАЗ 2110 системы обогрева, фар и других дополнительных нагрузок аккумулятор автомобиля разряжается очень быстро. Такое явления наблюдается даже тогда, когда «родное» реле генератора функционирует в нормальном режиме. Избавиться от этой проблемы позволяет трехуровневый регулятор. Его можно приобрести в любом автомагазине, вооружиться нехитрым набором инструментов (щипцы для клемм, нож, рожково-накидной ключ S10 и крестовая отвертка) и самостоятельно установить на машину.

Трехуровневый механизм монтируется следующим образом:

1. сначала снимают старое реле по алгоритму, приведенному выше;
2. шлифуют концы дистанционной втулки при помощи напильника (эта операция обеспечивает более надежный контакт с диодным мостом);
3. на место реле устанавливают новый элемент с щеткодержателем (продается в комплекте);
4. герметиком уплотняют место входа кабелей;
5. ставят назад кожух из пластика;
6. прокладывают кабель вдоль стандартной проводки к тому участку, где монтируется реле, и плотно закрепляют новый провод небольшими хомутами из пластика.

Рекомендуется соединить при помощи надежного шунта корпуса установленного реле напряжения и автогенератора. Это обеспечивает необходимый контакт устройства с «массой». Впрочем, можно обойтись и без шунта.

Смонтированный трехуровневый механизм следует проверить тестером при полной потребительской нагрузке (включается обогрев стекла, печка, фары и так далее). На максимуме прибор должен показывать 14,5 В, в нормальном режиме – 14,1 В, на минимуме – около 13,4 В.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Не выжимается сцепление на ваз 2106

Печка на ваз 2114 потекла

Ваз 2114 тосол под водительским ковриком

Как снять поддон на ваз 2107

ВАЗ давление в системе охлаждения

Подиумы своими руками на ВАЗ

Расход бензина нива 2131, город, трасса, смешанный цикл

Рекомендуемые моторные масла для ваз 21104

Какие методы можно применять для повышения напряжения генератора

Чтобы самостоятельно исправить напряжение генератора ВАЗ-2110, нужно иметь под рукой:

1. Доступную схему устройства.
2. Регулятор напряжения от отечественного автомобиля.
3. Регулятор напряжения с иномарки.
4. Необходимые инструменты, которые могут потребоваться в процессе работы.

Подготовив все необходимое, следует приступать к модернизации генератора самостоятельно, выполняя работу поэтапно:

• с отечественного регулятора снимается защита, которая называется таблеткой. По окончании работы корпус агрегата должен быть голым, на нем должны остаться только щетки;
• используя генератор от иномарки (желательно взять устройство, цикл напряжения которого не менее 15 В), соединить его таблетку с голым корпусом основного компонента. Для соединения вводов используется метод припайки;
• перед соединением нужно убедиться, что оба конца правильно согнуты, иначе их просто не получится расположить под основным корпусом прибора;
• для дополнительной фиксации таблетки к корпусу рекомендуется использовать болт с гайкой соответствующего размера;
• припаивая вводы, обязательно контролируйте плотное прилегание к основанию агрегата, а слой олова должен полностью покрыть таблетку;
• чтобы при движении гайки не раскрутились самостоятельно, их замазывают специальным составом, к примеру, герметиком.

Признаки неисправности РН

В автомобилях ВАЗ-2110 регулятор напряжения ломается довольно редко, но если это случается, признаками его неисправности могут быть:

• Выход из строя подсветки панели управления.
• Превышение величины напряжения заряда АКБ.
• Недостаточное напряжение заряда аккумулятора.

При поломке реле-регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за безопасность цепи питания панели приборов. Если лампы подсветки при включении зажигания не загорелись, существует вероятность того, что виновен в этом именно РН.

То же самое можно предположить, и когда стрелка вольтметра, показывающая уровень зарядки аккумулятора, отклоняется от своей привычной позиции, т. е. показывает больший или меньший вольтаж.

Проверяем работу

Как использовать режимы:

• Положение переключателя «min» – для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
• Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
• Положение переключателя «max» – для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Ключевые слова: генератор лада веста | генератор lada xray | генератор лада гранта | генератор лада калина | генератор 4х4 | генератор лада ларгус | генератор лада приора | генератор нива | универсальная статья

–> Мастера ВАЗа / Генератор / Ремонт генератора<index>

Щетки генератора

проверка и ремонт регулятора напряжения ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.Проверка регулятора напряжения на автомобилях семейства ваз 2110 Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и «массой» генератора. Напряжение должно находится в пределах 13,2-14,7 В. В том случае, если наблюдается систематический недозаряд или перезаряд аккумулятора и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-12. Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В. Если регулятор напряжения исправен, то в первом случае лампа должна гореть, а во втором — гаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе напряжения имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.Проверка конденсатора Конденсатор служит для защиты электронного оборудования автомобилей ваз 2110, ваз 2111, ваз 2112 от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1—10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно. Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%. рис. 7-12. Схема для проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод (масса) регулятора напряжения; 3 — вывод «DF» регулятора напряжения; 4 — регулятор напряжения; 5 — вывод «D+» регулятора напряжения; А — к источнику питания

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

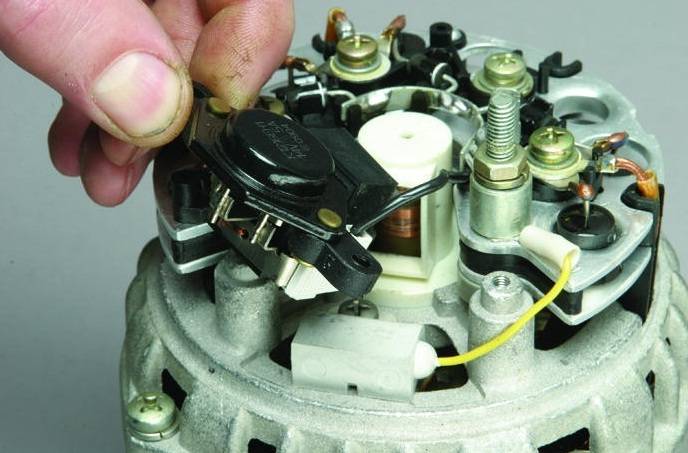

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110 «.

Проверка регулятора напряжения на автомобиле

Чтобы проверить РН потребуется вольтметр постоянного тока со шкалой до 15. 30 вольт.Проверяем так: на работающем на средних оборотах двигателе и включенных фарах замеряем напряжение на клеммах аккумулятора. Оно должно находится в пределах 13,5. 14,2 В.

Если регулируемое напряжение не укладывается в указанные пределы, а также наблюдается систематический недозаряд или перезаряд АКБ, тогда возможно, что регулятор напряжения неисправен, и его необходимо заменить.

Проверка регулятора напряжения после его демонтажа

Снятый регулятор напряжения генератора, проверяется по схемам: (первая схема для РН старого образца):Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.Нужно включить лампу 1. 3 Вт, 12В между щеток. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12. 14В, а затем напряжением 16. 22В. (источником питания 12В может выступать аккумулятор, а в качестве источника питания 16. 18В — тот же аккумулятор, но с присоединенными к нему последовательно 2..4 самыми дешёвыми пальчиковыми батарейками.)

Если регулятор напряжения исправен, то

1. в первом случае лампа должна гореть,
2. во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Пример практической проверки регулятора напряжения 54.3702 с помощью лампы мощностью 21Вт:Кстати, на «десятку» можно установить и трехуровневый регулятор напряжения .

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент	Функции
Ротор	Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Статор	Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Корпус	Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
Крепежи	В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел	Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения	Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок	Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи	Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.
