Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

Проверка и замена реле ВАЗ 2107

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки работоспособности реле или для его замены следует выполнить ряд последовательных операций:

  1. Отключается от АКБ провод массы в автомобиле.
  2. Реле легко вытаскивается руками.
  3. Проводится визуальный осмотр контактов реле, очищаются от окислений контакты, проверяется надёжность штыревых креплений контактов.
  4. Проверка работоспособности реле выполняется с помощью подачи питания 12В на обмотку реле с помощью двух отрезков проводов.
  5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
  6. В случае не работоспособности реле или его контактов, следует заменить реле на новое. Так как ремонт их не предусматривается.

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Диагностика генератора ВАЗ без снятия и специальных инструментов

Это не самый надежный и достоверный способ, но позволяет определить, функционирует генератор, или есть неисправности. Не требуется использование каких-либо специализированных инструментов, в том числе мультиметра. Снимать генератор не нужно.

Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

  1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Это интересно: Передний или задний привод?

  1. Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
  2. В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2021.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

  1. Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

  1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
  2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

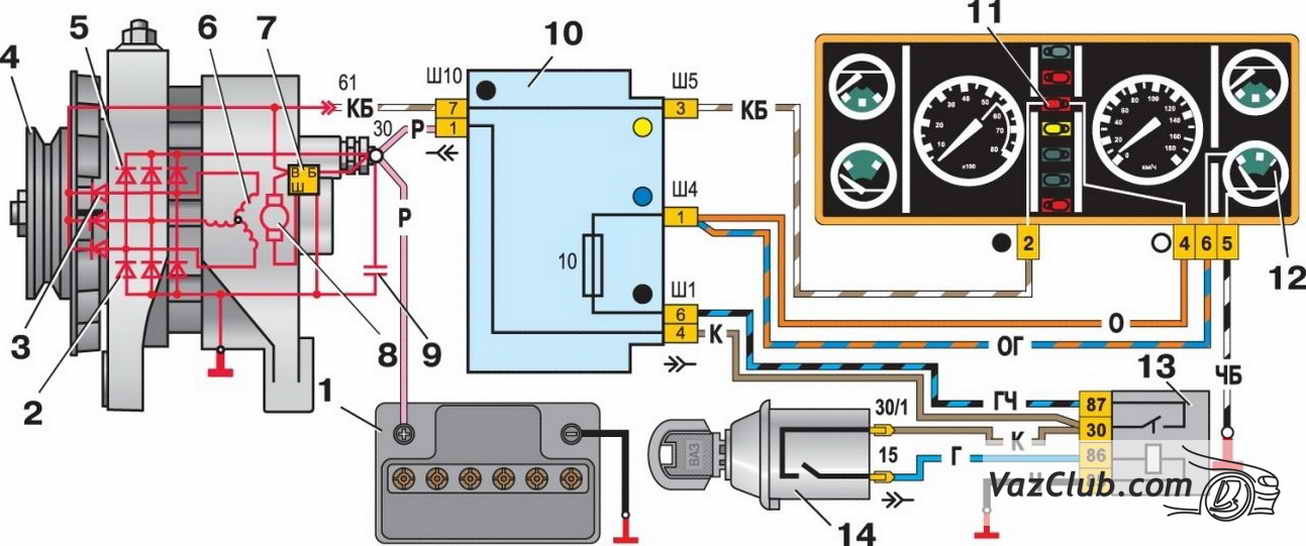

Ниже приведена схема зарядки аккумулятора ваз 2107:

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Бывает так, что компьютер в автомобиле начинает показывать неисправность генератора сразу после замены щёток. Это происходит из-за недостаточной притирки новых деталей. В процессе эксплуатации они притрутся, и ошибка пропадёт. Если ошибка не исчезает, причина в залипании корпуса из-за избыточного количества грязи. Эта проблема легко устраняется продуванием деталей сжатым воздухом. Перед тем как проверить работу генератора обязательно осмотрите щётки на предмет наличия сколов и трещин. Часто на новых деталях имеются производственные дефекты.

Бывает так, что щётки меняются в сборе с реле регулятором генератора. В этом случае процесс замены проходит следующим образом:

  1. От АКБ отсоединяется минусовая клемма;
  2. С плюсового провода нужно снять резиновый наконечник;
  3. Производится демонтаж генератора (при необходимости нужно снять корпус воздушного фильтра);
  4. Достаётся блок щёток с регулятором реле;
  5. Извлекаются фиксирующие пружины;
  6. Откручиваются щётки;
  7. Отсоединяется вся связанная с ними проводка;
  8. Устанавливается новый блок.

Подключение генератора происходит только после проверки отсутствия дефектов на новых щётках. После сборки ставим генератор на место, натягиваем ремень, подключаем аккумулятор и заводим автомобиль.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является

? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107

(и карбюратор, иинжектор ) находится в том же корпусе, что и щеточный механизм.

Его основное назначение — стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток — относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Современные аналоги немного меньше по размеру, и здесь используется полупроводник. Старый тип реле не найден. Новая версия не уступает ей функционально и также способна жестко регулировать напряжение в диапазоне от 13,4 В до 14,8. Превышение последнего значения при измерении тестером батареи ясно указывает на поломку реле.

Где находится реле стартера карбюратора ВАЗ 2107.

Когда менять реле

В следующих ситуациях:

  • когда щетки изнашиваются;
  • если есть неисправность в цепи;
  • жилье разрушено;
  • наблюдается износ крепежа.

ВАЗ 2107 Зарядка прошла. Опасные взломы.

ВАЗ 2107 инжектор

. Батарея разряжена. Вольтметр не показываетупражнение . Индикатор батареи гаснет. Нет.

В первом случае лопасти, установленные на роторе, постоянно воздействуют на щетки, в результате они изнашиваются, и затем электричество к обмотке возбуждения перестает течь, что означает, что сам генератор не сможет включиться.

где реле заряда расположенный

Тем, кто его не нашел, сообщаем, что это устройство установлено непосредственно на корпусе генератора,2107

. Непосредственно на его задней крышке находится круглый предмет, установленный на небольшой пластиковой платформе сверху. В большинстве случаев это черный. К нему прикреплен желтый пост. Фактически, именно эта незаметная деталь является желательной эстафетой. Не вынимайте его сразу, так как он крепится к поверхности генератора двумя винтами.

Чтобы предотвратить удаление всего устройства выработки электроэнергии, выполните следующие действия при замене элемента в следующем порядке:

  • отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;
  • вытащите упомянутый выше желтый провод из реле;
  • Снимите оба болта, удерживая его на крышке генератора.

Устройство может быть легко удалено. Далее мы проверяем. Прежде всего, необходимо убедиться, что щетки на нем сохранили достаточную длину, в противном случае реле необходимо заменить.

Проверка здоровья

Есть несколько вариантов проверки. И если это вновь приобретенное реле, а старое — в любом случае, проверить его очень просто:

  • мультиметр подключается непосредственно к щеткам;
  • затем на реле подается постоянное напряжение, оно будет помещено в поле батареи (масса минус, контакт B плюс);
  • если зарядное устройство работает, счетчик покажет, сколько вольт он выдает (до 14,8);
  • при отсутствии мультиметра его следует заменить стандартной лампой 12 В, мощность которой, однако, не должна превышать 3 Вт.

Как только вы убедитесь, что устройство полностью работоспособно, установите его как положено. Процедура здесь обратная ранее описанной разборке.

Способы проверки генератора

  • Проверка ремня;
  • проверка диодов;
  • проверка конденсатора;
  • проверка регулятора напряжения;
  • проверка обмотки ротора.

Проверка ремня генератора – действие, которое стоит проделать, если наблюдается следующее. После запуска двигателя напряжение (без включения нагрузки) меньше нормального, но потом стабилизируется. При включении нагрузки напряжение опять падает. Если есть такие симптомы, значит, проскальзывает ремень генератора, что может быть результатом износа или ослабления. Изношенный ремень натягивать бесполезно, его нужно заменить. Стоит также присмотреться к шкиву – если ремень полностью проваливается в его ручье, значит шкив под замену.

Чтобы проверить диоды генератора ВАЗ 2107 на «пробой» нужно подсоединить положительный щуп омметра к выводу «30», а отрицательный щуп к корпусу генератора. Если сопротивление, показанное прибором, близится к нулю, значит, есть пробой диодов или же замыкание обмотки статора. Для проверки положительных диодов надо подключить положительный щуп к выводу «30», а отрицательный к болту крепления выпрямительного блока генератора. Отрицательные диоды проверяются путем прикрепления положительного щупа к болту крепления блока гены, а отрицательного к корпусу генератора.

Проверка конденсатора подразумевает его снятие с генератора. Если подключить щупы оммометра к выводам конденсатора, то поначалу сопротивление должно уменьшиться, а затем возрасти.

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Назначение и принцип работы

Инжекторные модели ВАЗ-2107 оснащаются генератором типа 37.3701. Это устройство превосходит по мощности генераторы карбюраторных моделей.

Сила тока модели 37.3701 от 80 до 90 ампер. Такая мощность необходима для бесперебойного питания все электрической цепи, плюс предусмотрена дополнительная нагрузка. В отличие от карбюраторной модели, генератору приходится питать током большое количество датчиков, блок управления двигателем, более мощный модуль зажигания. Электрическая цепь инжекторного автомобиля включает большее число потребителей.

Автомобильный генератор мало чем отличается от обычных стационарных. Работает по принципу преобразования энергии вращения в переменный электрический ток. Вращение осуществляется за счет передаточного ремня от двигателя. Принцип следующий:

  1. После включения зажигания, к генератору подается ток напряжением 12 вольт.
  2. В эту схему включается лампа индикатора заряда батареи, которая установлена на приборной панели. Лампа после включения зажигания загорается.
  3. Как только силовой агрегат начинает работу, за счет ремня начинает вращаться статор генератора, преобразуя магнитное поле в электрическое напряжение.
  4. Напряжение переменного типа проходит через диодный мост.
  5. Мост преобразует переменное напряжение в постоянное.
  6. Электрическое напряжение передается от диодного моста щеткам и блоку регулировки.
  7. Разница тока заряда и напряжения аккумулятора, заставляет лампу контрольную лампу погаснуть.

Во время работы, генератор инжекторного ВАЗ-2107 выдает от 13.5 до 14.3 вольт напряжения. Этого достаточно для заряда аккумуляторной батареи, и поддержания работы всех потребителей.

Далее будет дано описание основных неисправностей генератора.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Главная → Устройство → Электрическая система → Генератор → <index>

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт

Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

  • https://provaz07.ru/elektrooborudovanie/rele-zaryadki-vaz-2107.html
  • https://semerkavaz.ru/ehlektrooborudovanie/rele-zaryadki-vaz-2107/
  • https://carnovato.ru/reguljator-naprjazhenija-generatora-vaz-2107/
  • https://7vaz.ru/remont/rele-reguljator-naprjazhenija.html

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно  растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение  между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе  30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то  необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при  проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

10/09/2014

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос. Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.
