Где находится реле вентилятора охлаждения на Лада Приора

Проверка реле

Чтобы удостовериться в том, что блокировки контактов реле нет, нужно его вытащить (оно имеет маркировку К3) и вставить в разъем заведомо исправный элемент. На худой конец, разрешается использовать перемычку. Подойдет, в частности, и обычная отвертка.

В том случае, если после этого стартер заработал, как надо, то вывод здесь совершенно очевиден: именно реле и пришло в негодность. В противном случае поломку понадобится искать дальше. Это последнее обстоятельство с большей степенью вероятности свидетельствует об исправности ранее снятого исполняющего прибора.

Позволим себе дать полезный совет, если реле пришло в негодность где-нибудь на выезде, то его прекрасно заменит совершенно идентичное, установленное там же в блоке – К10. Оно управляет системой обогрева заднего стекла.

Наиболее часто встречаемые неисправности тягового реле:

  • контакты подгорают;
  • катушка электромагнита замыкает;
  • окисляется колодка.

Возможные причины поломки

Причин, из-за которых прикуриватель на Приоре может не работать, довольно много, но чаще всего они однотипны, и связаны с неправильным использованием данной детали или же вследствие его старения.

  • Загрязнение контактов внутри прикуривателя, которое приводит к невозможности проводимости тока через них. Такая проблема встречается довольно часто, если использовать прикуриватель по назначению. Остатки пепла попадают внутрь прикуривателя и загрязняют его.
  • Разъем прикуривателя, который подключатся к нему снизу, так же подвержен повреждениям. При использовании мощных аксессуаров возможно подгорание контактов.
  • Предохранитель прикуривателя одна из наиболее часто встречающихся проблем при неработающем прикуривателе. Перегорание предохранителя происходит из-за возможного короткого замыкания или использования мощных автомобильных аксессуаров.
  • Неисправность подсветки прикуривателя не приводит к его отказу, но все же когда в автомобиле что-то не работает это не хорошо и требует ремонта.

Проблемы, которые случаются с прикуривателем, ясны, теперь необходимо разобраться, как решить их починить прикуриватель.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

  1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
  2. Поверните на 90° три замка крышки блока предохранителей и реле.
  3. Преодолевая сопротивление фиксаторов, снимите крышку.
  4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
  5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
  6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Дополнительный блок предохранителей и реле в моторном отсеке

Предохранители

F1 (50А)

Элемент обогрева ветрового стекла

F2

Не используется

F3 (40А)

F4 (15А)

Цепь электромагнитной муфты компрессора кондиционера

F5 (30А)

Электродвигатель дополнительного вентилятора системы охлаждения

F6 (30А)

Электродвигатель основного вентилятора системы охлаждения

Реле

К1

Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К2

Реле кондиционера

К3

К4

Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К5

Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером)

Снятие прикуривателя

Чтобы провести диагностику прикуривателя Приоры  его необходимо демонтировать. Снятие необходимо производить при снятом предохранителе, чтобы не вызвать случайного короткого замыкания при работе. Вынимаем предохранитель F13 из монтажного блока и приступаем к работе.

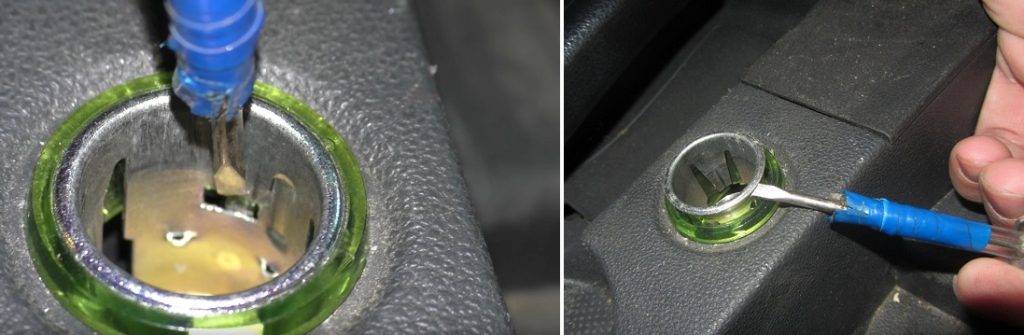

Вставляем небольшую плоскую отвертку в отверстие на прикуривателе и слегка надавливаем на пластиковый фиксатор, как показано на картинке. Затем поворачиваем металлическую часть прикуривателя против часовой стрелки.

Вынимаем металлическую часть вверх и отсоединяем разъем.

Пальцем поддеваем зеленый контур подсветки прикуривателя и вынимаем его как показано на картинке.

Сборку производим в обратной последовательности.

Реле стартера приора где находится фото

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

  • 1,2 – пинцеты.
  • К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
  • К2 – реле включения обогрева заднего стекла.
  • К3 – реле включения стартера.
  • К4 – дополнительное реле (реле зажигания).
  • К5 – место для резервного реле.
  • К6 – реле включения омывателя и очистителя лобового стекла.
  • К7 – Реле включения дальнего света фар.
  • К8 – Реле включения звукового сигнала.
  • К9 – Реле включения тревожного сигнала.
  • К10 – К12 Место для резервного реле.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

  • предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
  • плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
  • 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
  • габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
  • электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
  • обогрев сидений (F19) – защита предохранителем мощностью 15 А;
  • самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Дополнительный монтажный блок Приоры

  • F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
  • F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
  • F3 (15 А) – предохранитель бензонасоса Приора;
  • K1 – главное реле;
  • K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ().

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Ключевые слова: монтажный блок лада приора | торпедо лада приора

127

13

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Электромагнитное реле

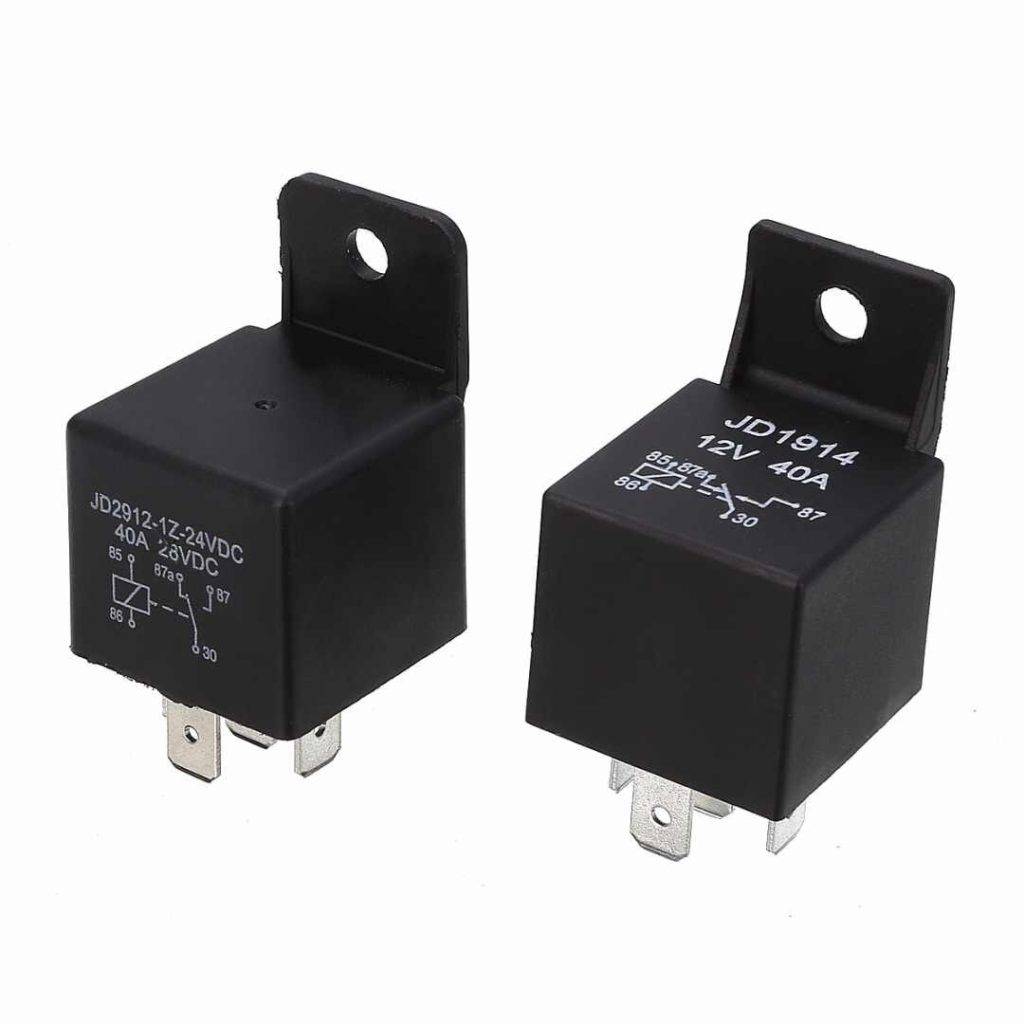

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

  1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
  2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

  1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
  2. Установите его в верхнем патрубке, подходящем к радиатору.
  3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
  4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
  5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
  6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
  7. Управление лучше делать не на плюсе, а по массе.
  8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
  9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
  10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Для владельцев классических становится одной из важных проблем. Помимо различных нюансов, которые приводят к перегреву а, неработающий вентилятор радиатора

практически всегда, в жаркий день, становится причиной закипания . Почему может не включаться и как найти причину, подробно об этом можно узнать в данной публикации.

Общие сведения

На Приоре и Калине находится вентилятор, выступающий в качестве основной системы охлаждения. Она необходима для предотвращения перегрева и обеспечения стабильного функционирования двигателя внутреннего сгорания (ДВС). Главным элементом для охлаждения силового агрегата является датчик. С помощью его сигнала вентилятор приводится в действие.

В автомобилях данный узел срабатывает в тех случаях, когда тепловые показатели движка превышают норму. После запуска вентилятора, который расположен возле движка и срабатывает по сигналу контроллера, температура ДВС опускается до допустимой нормы.

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

  1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
  2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
  3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
  4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
  5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

  • моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
  • вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
  • фильтр воздушный (21700-8122090-00);
  • регулятор частоты вращения мотора (2170-38127025-10);
  • моторедуктор заслонки отопительной системы (21700-8127200-10);
  • радиатор отопителя (21700-8101060-10);
  • шланг отводящий (21700-8101208-00);
  • патрубок отводящий (21700-8101200-10).
  • клапан рециркуляции (21700-811908-00);
  • вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
  • вакуумные шланги с обратным клапаном (21700-8119100-00);
  • электромагнитный клапан (21700-8119130-00);
  • воздушный фильтр (21700-8122020-00);
  • подводящий патрубок (21700-8101200-00);
  • моторедуктор заслонки (21700-8127200-00);
  • датчик температуры радиатора (21700-8101250-00);
  • радиатор (21700-8101060-00);
  • отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

Устройство следующее:

  1. моторедуктор воздушного потока (2170-81271-00);
  2. датчик температуры воздуха (внутри машины) (11186-81280-50);
  3. блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
  4. резистор для установки скорости мотора (2123-81180-22);
  5. моторчик(мотор) печки (2111-81180-20);
  6. моторедуктор заслонки (2110-81272-00);
  7. воздушный фильтр (2110-81220-20);
  8. радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.

  • Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
  • Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

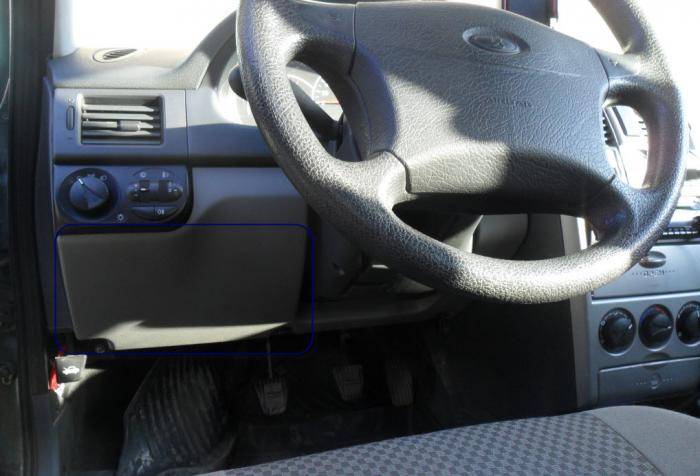

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)Сила тока, АмперЗащищаемая цепь
F125Электровентилятор системы охлаждения двигателя (Приора)
F225Обогрев заднего стекла (Приора)
F310Дальний свет (правая сторона) (Приора)
F410Дальний свет (левая сторона) (Приора)
F510Звуковой сигнал (Приора)
F67.5Ближний свет (левая сторона) (Приора)
F77.5Ближний свет (правая сторона) (Приора)
F810Тревожный сигнал (Приора)
F925Вентилятор отопителя (Приора)
F107.5Комбинация приборов, освещения салона, стоп сигнал Приоры
F1120Стеклоочиститель, обогрев заднего стекла Приоры
F1210Вывод № 15 от приборов (Приора)
F1315Прикуриватель Приоры
F145Габаритный свет (левая сторона), Приора
F155Габаритный свет (правая сторона), Приора
F1610Вывод № 15 системы ABS Приоры
F1710Приоры левая
F1810Приоры правая
F1915Обогрев сидений Приоры
F205Блок управления иммобилизатором Приоры
F217.5Задний противотуманный свет Приоры
F22-30Резервное место для предохранителей в Приоре
F3130Блок управления электропакетом автомобиля Приора
F32Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
