Где стоит предохранитель на бензонасос

Почему горит предохранитель бензонасоса ВАЗ 2114?

Если оно неисправно — заменить новым экземпляром. На этом проблема с постоянно перегорающими предохранителями будет решена. Если же бензонасос исправно работает, проверяем его проводку.

Вкратце расскажу, как я нашел выход из этой ситуации. В обычный будний день завел автомобиль и поехал на работу. Спустя некоторое время, проехал максимум 5-10 км, автомобиль остановился. После машина заводилась и глохла. Начал копаться, обнаружил, что сгорел предохранитель. Повезло, был запасной. Поставил — буквально через 100 метров сгорел и он. Тестера под рукой не было, в этом и была вся загвоздка. В общем вечером уже копался в проводке.

Оказалось, что коротило в проводке, которая находится под торпедой, там целый комплект проводов. Протерся провод, идущий к бензонасосу. В общем вылечил её, а после вовсе провел их по другому пути, чтобы больше впредь такая поломка не возникала. Советую и вам поступить точно также. Удачи!

Замена предохранителей на ВАЗ 2115

Подготовительный этап:

  • Вороток, головка на «10»;
  • Отвертка с плоским наконечником;
  • Комплект новых модулей;
  • Пластиковые щипцы для извлечения блока реле;
  • Ветошь, дополнительное освещение по мере необходимости.

Последовательность действий:

  • Глушим двигатель, открываем капот, снимаем клеммы с аккумуляторной батареи;
  • В левой части, ближе к лобовому стеклу расположен монтажный блок. Отвинчиваем два болта по периметру;
  • Отсоединяем две колодки с проводами, извлекаем БП в сборе;
  • Проводим дефектовку, проверяем исправность всех модулей.

Сделать это можно двумя способами:

  • Визуально: проверка каждого модуля на целостность плавильного элемента;
  • Мультиметром: замер сопротивления на концевиках модуля без его демонтажа.

Каждый из способов применим и эффективен.

После того, как заменили неисправные предохранители, собираем конструкцию в обратной последовательности.

Некоторые автомобилисты практикуют второй способ: без демонтажа монтажного блока. Поочередно извлекаем предохранители, проверяем их на целостность, заменяем новыми по мере необходимости.

Если заметили, что внезапно перестал работать агрегат в автомобиле – не спешите его демонтировать, менять новым. Первым делом, осмотрите монтажный блок, проверьте модули на целостность. Скорее всего, перегорел какой-нибудь предохранитель.

Лишь после того, как замена модуля не помогла устранить поломку, приступайте к диагностике оборудования, проверке целостности цепи электрического питания.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле.  Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Сейчас читают

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке. Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Номинал, АЗащищаемый прибор или цепь
Электродвигатель вентилятора ОЖ
Электроусилитель рулевого механизма
Салонный модуль ПП
Салонный модуль ПП
Климат-контроль, кондиционер
Запасной разъем
Электронасос блока ABS
Гидроблок системы ABS
Main Relay, обмотка
Электродвигатель вентилятора печки
Прерыватель электропитания ДВС
Силовой разъем запуска ДВС
Предохранитель стартера
Правый подогрев лобового стекла
Реле дополнительного вентилятора радиатора
Левый подогрев лобового стекла
Запасной разъем
Запасной разъем
Система ABS, блок контроля
Клаксон
Webasto, для авто с северной подготовкой
Электроусилитель руля, Блок контроля
Насос форсунок очистителя головных фар
Запасной разъем
Реле подогрева ветрового стекла, силовая обмотка
Предохранитель ЭБУ на авто с АКПП
Привод муфты кондиционера
Запасной разъем
Управление климат контроллером
Двигатель, ЭБУ. АКПП, ЭБУ
Предохранитель контроллера зарядки АКБ
Селектор положения кулисы АКПП
Подогрев ламбда-зондов
Катушки, топливные электрофорсунки
Двигатель, блок контроля и управления
ЭБУ

Как проверить

После поворота ключа в замке зажигания в положение «ON» включается главное реле и подается питание на все, кроме стартера системы автомобиля. В этот момент в районе бензобака будет слышно жужжание – работа топливного насоса. Дальнейшее поворачивание ключом замкнет контакты реле стартера и запустит его. При повторных попытках крутить стартер подобного звука, вероятнее всего, слышно не будет, и это не является неисправностью. Топливная магистраль заполнена бензином, и датчик давления не даст запуститься насосу при неработающем двигателе.

Для проверки исправности используем лампу на 12 вольт и потребляемым током не более 0,25 А. К контактам подключим отрезки изолированного медного провода. Использование более мощной лампы может вывести из строя микросхемы ЭБУ.

Проверяем наличие питания на управляющих контактах катушки реле – клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура. Если подключить лампу напрямую к управляющим клеммам пары 85-86, при последующем включении зажигания лампа загорится секунд на 15-20. В противном случае необходимо проверить исправность подводящей к клеммам проводки и соответствующих предохранителей, или перейти к проверке работы ЭБУ.

Если на первом этапе проверки установлена исправность управляющих цепей клемм 85 и 86, на втором этапе проверки проверяем наличие +12 В на ножке 87 реле управления топливным насосом относительно массы. Лампа не загорается – проверяем предохранитель цепи и проводку. Если напряжение на клемме присутствует, замыкаем перемычкой клеммы 87 и 30, тем самым имитируем ситуацию срабатывания реле, как результат – должен запуститься и начать работать топливный насос. При отрицательном результате попытаемся запустить насос напрямую и касаемся одним из проводов контрольной лампы поочередно клемм топливного насоса, второй провод закрепим на массе кузова. Если лампа загорелась, вероятнее всего, проблема в работоспособности самого насоса, в противном случае необходимо прозвонить силовую проводку топливного насоса.

Одним из вариантов неисправности реле топливного насоса является залипание контактов 86 и 30, из-за чего подача топлива будет продолжаться и после выключения двигателя. Причиной обычно бывает расплавление пластика держателей и последующее спаивание расплавом пары контактов. В этом случае реле необходимо заменить при первом же случае.

На видео подробно рассмотрены способы проверки топливного насоса:

Блоки реле и предохранителей

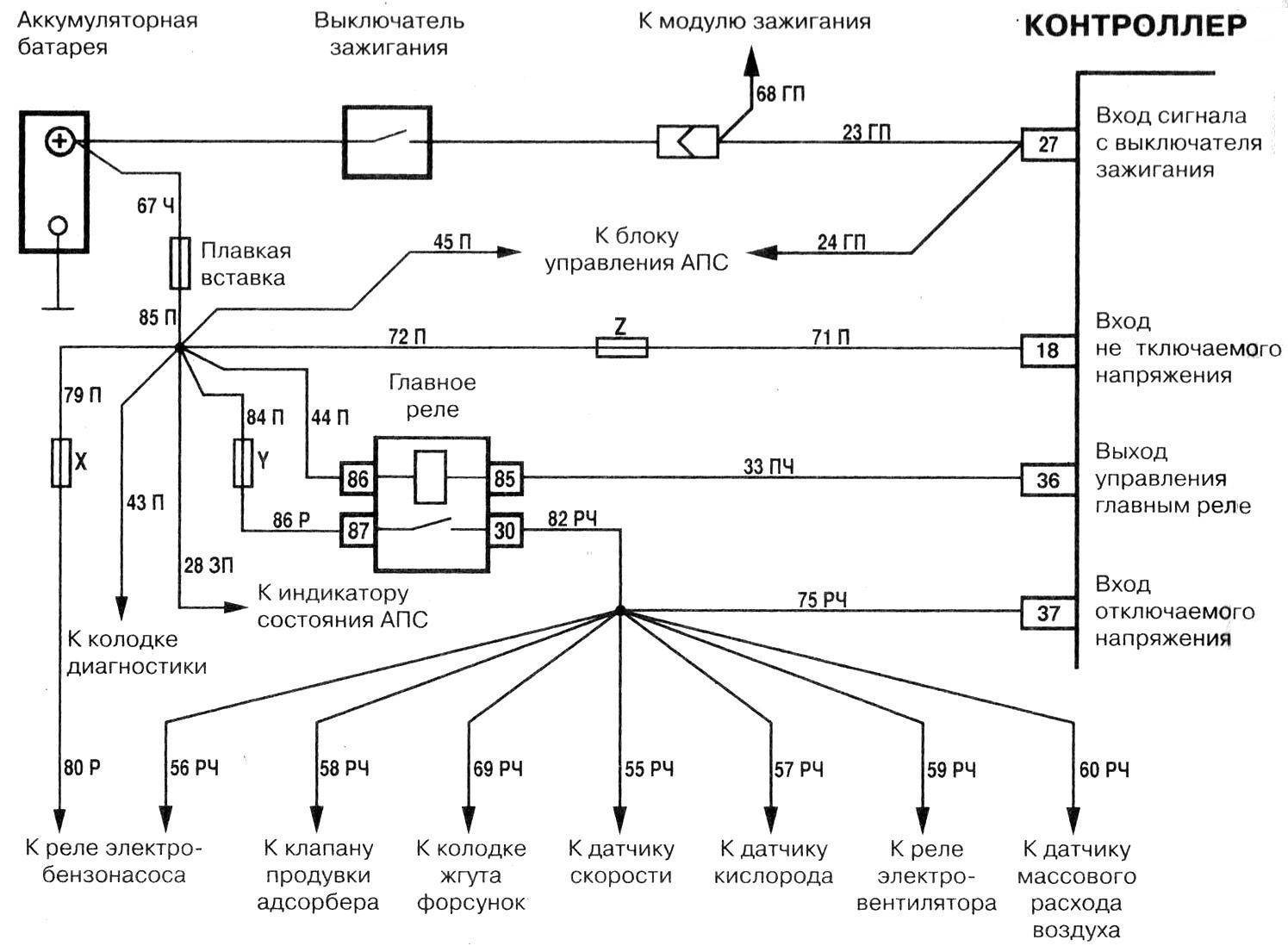

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителяРасчетная сила тока, АЦвет корпусаЭлектрическая цепь
F-130ЗеленыйЭлектронный контроллер двигателя
F-260СинийРеле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-360СинийСигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-460СинийЭлектрогенератор
F-550КрасныйЭлектроусилитель руля (ЭУР)
F-660СинийЦепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

ОбозначениеРасчетный ток, АНазначение защиты
К-1Реле зажигания (главное реле)
К-2Реле топливного насоса
F-115Электроцепи блокировки стартера и главного реле
F-27,5Электроцепь контроллера двигателя
F-315Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Обозначение предохранителей и реле на Datsun on-Do и mi-Do

Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.

Блок предохранителей со снятой крышкой.

Где на Датсун расположен блок предохранителей и реле?

Добраться до блока предохранителей можно непосредственно в салоне авто. Для этого требуется снять крышку – сначала необходимо потянуть за нижний, левый край крышки и освободить ее угол (левый). Далее усилие прилагается к центральной, правой и верхней частям, причем последовательно.

Порядок демонтажа крышки блока предохранителей, расположенного в салоне

Расположение предохранителей в моторном отсеке Датсун

Схема предохранителей на Датсун

Иногда предохранители требуется менять. Делать это несложно. Главное – точно учитывать тип детали, а также использовать исключительно те, что предназначены именно для Вашего ми-До и соответствуют указанному номиналу, который можно проверить на нем, тогда как номер – на корпусе самого блока. Иначе не исключено и возгорание авто. Провести замену несложно, если ориентироваться на представленную таблицу:

№ предохранителяНоминал (А)Наименование защищаемой цепи
F115AКатушки зажигания
Форсунки
Цепь системы управления двигателем
Реле вентилятора охлаждения двигателя х 3 шт.
F225AЦепь питания блока управления системами кузова
Блок водительской двери
F315AЦепь питания блока управления автоматической коробкой передач
Привод блока автоматической коробки передач
F415AЦепь питания блока управления подушками безопасности
F57,5AПриборная панель
Цепь системы управления двигателем (Cl. 15)
Электромеханический рулевой усилитель
Датчик тормозной системы
Датчик скорости
Селектор АКП
Переключатель очистителя ветрового стекла
Реле обогревателя заднего стекла
Реле обогревателя ветрового стекла х 2 шт.
Обогрев сидений
Разрядное реле
Центральный блок управления системами кузова
F67,5AРеле фонарей заднего хода
Цепь питания блока управления автоматической коробкой передач
F77,5AКлапан адсорбера
ДМРВ
Датчик фазы
Кислородный датчик х 2 шт.
F825AОбогреватель заднего стекла
Обогреватель наружных зеркал
F95AПравый задний габаритный огонь
F105AЛевый задний габаритный огонь, подсветка номерного знака
Подсветка кнопок
F115AЗадний противотуманный фонарь
F1210AПравая фара ближнего света
Электрический корректор правой фары
F1310AЛевая фара ближнего света
Электрический корректор левой фары
F1410AПравая фара дальнего света
F1510AЛевая фара дальнего света
F1610AПравая противотуманная фара
F1710AЛевая противотуманная фара
F1820AПодогрев передних сидений
Прикуриватель
F197,5AБлок управления ABS/ESC
F2015AЗвуковой сигнал
F2110AТопливный насос
F2215AОмыватель ветрового стекла
Омыватель заднего стекла
Стеклоочиститель заднего стекла
F235AЦепь питания приборной панели
Диагностический разъем
F247,5AКомпрессор кондиционера
Блок управления автоматической системой климат-контроля
F257,5AДатчик педали тормоза
F2625AЭлектронные клапаны ABS/ESC
F3130 AЦентральный блок управления системами кузова
Сигнализация дальним светом фар
Мотор-редуктор стеклоочистителя
F3230 AЭлектровентилятор отопителя
Блок управления автоматической системой климат-контроля
FF150 AПодогрев ветрового стекла
FF260 AПредохранитель между генератором и аккумуляторной батареей
FF360 AПредохранитель между генератором и аккумуляторной батареей
FF440 AЭлектровентиляторы отопителя х 2 шт.
FF550 AЭлектромеханический рулевой усилитель
FF640 AЭлектропривод обратного насоса ABS

Если же предохранители у Датсун перегорают слишком часто, то это повод для немедленного обращения на сервис.Сборка аналогична демонтажу крышки, только ставить ее необходимо с правого угла, затем переходить к нижним фиксаторам и лишь потом — верхним.

А вот более наглядно об этой процедуре можно посмотреть в данном видеосюжете:

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Признаки неисправности топливного насоса.

Нестабильная работа двигателя на холостом ходу.

Данное следствие наиболее точно указывает на неправильную работу насоса или засорение топливного фильтра. Часть автолюбителей, при возникновении данных неполадок прибегает к полной замене топливного модуля. Как правило, при поломке бензонасоса сам модуль остается исправен. Поэтому перед тем как приступить к замене элемента топливной системы, необходимо провести более подробную диагностику. Ведь причинами также могут стать и элементы системы питания. Наиболее распространенными из них являются:

  • Поврежден предохранитель бензонасоса.
  • Неисправно реле системы питания топливного компрессора.
  • Неправильное крепление массы.
  • Неисправен привод бензинового насоса.
  • Повреждена герметичность контактов топливного насоса.

Возникновение одной из вышеуказанных причин, неизбежно приводит к нарушению функции насоса. Как известно, бензонасос весь важный компонент топливной системы, при поломке которого нарушается подача топливной смеси в карбюратор. Поэтому разберем каждую составляющую и причины ее неисправности подробнее.

Система давления.

Бензонасос создает оптимальное давление в топливной магистрали. Если давление в системе снизилось или увеличилось двигатель будет работать неверно. Поэтому одним из этапов диагностики, будет замер давления в системе. Для этого, подключим манометр к штуцеру давления. Когда стрелка прибора медленно набирает показатель, возможно, причиной может быть засоренный топливный фильтр. Если при нажатии на педаль газа стрелка находится в нулевой позиции, возможно, неисправен сам бензонасос. Аналогичные показатели прибора при включении зажигания, говорят о неправильной работе регулятора.

Проводка.

Проводка бензонасоса включает в себя три основных провода: показатель уровня топлива, положительный и отрицательный контакты. При нарушении питания, бензонасос откажется функционировать. Поэтому, если диагностика давления принесла положительные результаты приступаем к проверке контактов. Для начала, необходимо провести визуальную диагностику проводников. Если внешних повреждений не обнаружено, необходимо проверить контакты электроизмерительным прибором.

Моторчик компрессора.

Если проверка давления и контактов не показала неисправности, необходимо обратить внимание на привод насоса. Моторчик является основным элементом обеспечения циркуляции топлива. Если клеммы моторчика засорены, движение топлива по системе прекратится

Если клеммы моторчика засорены, движение топлива по системе прекратится.

Масса.

Если датчик уровня бензина показывает недостоверные результаты, посмотрим в каком состоянии находиться масса. Если, крепление недостаточное, топливо также перестанет циркулировать по системе. Масса закреплена в области ручного тормоза. Если провода подвергались механическим воздействиям, масса могла просто отпасть. Установить массу на место несложно. Для этого, необходимо снять оболочку ручного тормоза и закрепить ее в исходное положение.

Реле насоса находится под панелью приборов. При включении зажигания, реле создает необходимое давление для включения бензонасоса и отключается. Правильную работу реле сопровождает характерный звук. Для проверки необходимо снять нижнюю панель, под которой находится три реле. Самое нижнее из них от бензонасоса. Если при включении зажигания мы слышим характерный щелчок — реле исправно. Если звуковое сопровождение отсутствует, повреждены контакты или неисправно само реле бензонасоса. В таком случае необходимо произвести замену поврежденного элемента.

Предохранитель бензонасоса.

Заключительным, но не менее важным этапом диагностики является проверка предохранителя. Предохранитель, так же как и реле стоит с внутренней части. Также, можно добраться до предохранителя с внешней стороны (из-под капота). Открыв крышку капота, можно заметить небольшой ящик на блоке управления двигателем. Необходимо вскрыть малый блок и обнаружить предохранитель, который стоит на самом верху. Сила тока предохранителя должна составлять пятнадцать ампер. Демонтируем предохранитель и производим визуальную диагностику. Если контакты элемента целые — предохранитель работает. Поврежденные контакты свидетельствуют о неисправности предохранителя. Поврежденный предохранитель не поддается восстановлению, поэтому необходимо его заменить. Рассматриваемый элемент найти достаточно просто и стоит он недорого. Если блок разобран, установить исправный элемент достаточно просто. Проверив работу каждого компонента, можно выявить причину неправильной работы насоса и восстановить функцию автомобиля своими руками.

Где находится предохранитель бензонасоса в автомобиле ВАЗ-2114

Если на ВАЗ-2114 начинает барахлить топливная система, то опытные специалисты предупреждают, что проблема может заключаться в предохранителе бензонасоса. Где находится эта деталь? Какие функции выполняет предохранитель бензонасоса? Каковы причины его поломок? Ответы на подобные вопросы можно найти в данной статье.

Предохранитель бензонасоса и его функции

Предохранительное устройство бензонасоса не только на ВАЗ-2114, но и на другом легковом автомобиле, представляет собой всего лишь небольшой элемент в топливной системе транспортного средства. Он имеет относительно незначительные размеры, но несет на себе важную функциональную нагрузку.
Основной функцией данного элемента для предохранения функций бензонасоса является размыкание токопроводящей цепи автомобильной топливной системы. Такая необходимость возникает в случае перегрузок электрических цепей. Как только такая перегрузка появляется, предохранительный элемент оплавляется в результате высокой температуры, и электрическая цепь оказывается разомкнутой.
Предохранительный элемент по своим размерам небольшой, а его конструкция достаточно проста:

  • внешний корпус сделан из оргстекла;
  • внутри устройства токопроводящий элемент из пластин и легкоплавкого материала;
  • на корпусе нанесена маркировка в виде латинской буквы «F» (данное обозначение показывает, что предохранительное устройство предназначается для электрической цепи с небольшой мощностью).

Благодаря металлическим пластинам и легкоплавкому материалу между ними, предохранитель бензонасоса прекрасно проводит электрический ток, но той мощности, которая соответствует маркировке на корпусе данной детали. Если показатели мощности в электрической цепи будут выше необходимого значения, легкоплавкий материал сразу начинает плавиться, а токопроводящая цепь – размыкается.

Причины перегорания предохранителя бензонасоса на ВАЗ-2114

Специалисты отмечают несколько основных причин, по которым может выходить из строя предохранитель бензонасоса на ВАЗ-2114:

Замыкание или другие неисправности в токопроводящей цепи.
Поломка составляющих компонентов цепи питания.
Сам предохранитель выполнен с браком.
Неправильно выполнено подсоединение контактов противоугонной сигнализации.

Эти причины являются стандартными для большинства легковых автомобилей.

Где находится предохранитель бензонасоса на ВАЗ-2114

В современных легковых автомобилях завод-изготовитель устанавливает сразу несколько специальных предохранительных блоков в токопроводящей цепи на случай непредвиденных ситуаций, которые могут вывести транспортное средство из строя.
Это сделано для того, чтобы снизить риск возгорания. Такие предохранители локализуют всю электрическую цепь на ключевые участки, где наиболее возможны замыкания.
Любое транспортное средство имеет инструкцию, в которой есть подробные схемы расположения всех деталей.

На ВАЗ-2114 также есть предохранительное устройство бензонасоса, расположенный под капотом. Более точное расположение этой детали:

  • открываем капот;
  • смотрим в сторону лобового стекла;
  • на ЭБУ есть пластиковый ящик;
  • в этом ящике и находится нужный нам предохранитель.

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина? Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17? Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально. Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8? Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает? Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема? Поставьте между замком и стартером реле, не поможет — то замок зажигания.

1) Ваз 2110 инжектор, все время выбивает предохранитель бензонасоса, где то коротит. Может кто знает где именно смотреть? Привет всем. Проблема такая, ваз 2115 пробег 210тк, при движении появляется гул с левой стороны вроде как, спереди, при переключении с 3 на 4, при наборе скорости до 85 км и при переключение на 5, при наборе скорости. до 120 идёт гул, иногда его нет, иногда появляется. Коробка не ремонтировать, шрусы, ступичные подшипники менял. номер вопроса на который отвечаете!.Горит предохранитель бензонасоса ваз 2110 инжектор.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
