Ремонт головки блока цилиндров (ГБЦ) на 16-ти клапанной ВАЗ-2112 своими руками

Как узнать, что прокладка ГБЦ пробита

Наибольшая трудность для многих автовладельцев — определить, что причиной проблемы является именно прокладка ГБЦ.

Для проверки сделайте следующие шаги:

Заведите мотор и осмотрите его

Обратите внимание на наличие дыма из щели между головкой и самим блоком цилиндров. Во время работы не должно быть звенящих и иных подозрительных шумов, которые ранее не наблюдались.
Осмотрите расширительный бак системы охлаждения, емкость для заливки смазывающей жидкости и крышку радиатора на факт появления рыжеватой эмульсии. При попадании смазывающего состава в антифриз на крышка расширительного и радиаторного бачка можно увидеть следы эмульсии.
Проверьте компрессию в разных цилиндрах

Ее резкое снижение может свидетельствовать о пробитой прокладке, также читайте почему возникает разная компрессия в цилиндрах.
Заведите мотор, дайте ему поработать и посмотрите на состояние выхлопных газов. Появление густого белого дыма часто свидетельствует о повреждении рассматриваемого элемента. Обратите внимание на запах дыма. Если вы используете в системе охлаждения антифриз, он будет слегка сладковатым.
Проверьте уровень жидкости в расширительном бачке. Его снижение свидетельствует о проблеме.
Измерьте уровень масла в двигателе. В случае попадания антифриза в систему смазки можно заметить поднятие уровня выше отметки MAX.
Откройте крышку радиатора / расширительного бачка и проверьте ОЖ на факт выделения газов. Для диагностики можно использовать резиновую перчатку или пакет (на этом подробно остановимся дальше).

При попадании смазывающего состава в антифриз на крышка расширительного и радиаторного бачка можно увидеть следы эмульсии.
Проверьте компрессию в разных цилиндрах. Ее резкое снижение может свидетельствовать о пробитой прокладке, также читайте почему возникает разная компрессия в цилиндрах.
Заведите мотор, дайте ему поработать и посмотрите на состояние выхлопных газов. Появление густого белого дыма часто свидетельствует о повреждении рассматриваемого элемента

Обратите внимание на запах дыма. Если вы используете в системе охлаждения антифриз, он будет слегка сладковатым.
Проверьте уровень жидкости в расширительном бачке

Его снижение свидетельствует о проблеме.
Измерьте уровень масла в двигателе. В случае попадания антифриза в систему смазки можно заметить поднятие уровня выше отметки MAX.
Откройте крышку радиатора / расширительного бачка и проверьте ОЖ на факт выделения газов. Для диагностики можно использовать резиновую перчатку или пакет (на этом подробно остановимся дальше).

Дополнительно обратите внимание на признаки пробитой прокладки, о которых упоминалось в начале статьи

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание!Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!
После чего снимите его и уберите в сторону.
Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере. По очереди отключаем каждый провод от свечи.
Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
Когда все элементы сняты, отсоединяем трубу от коллектора.
После .
Переходим к и отключаем от него клемму

Обратите внимание на количество следов коррозии
Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
Не забываем и про два минусовых провода, расположенных на ГБЦ.
Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и. Датчик холостого хода вблизи на редакционной ВАЗ-2112
От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки

Доставайте трос согласно обозначением стрелок.
Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
Еще 2 гайки следует открутить на крышке ГБЦ.
Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120
Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
При помощи двух ключей отворачиваем топливопровод

В надёжном месте сохраните небольшие шайбы от трубок.
Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Уберите открученные болты в надёжное место
Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка демонтирована
При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.
Осмотрите патрубок на наличие повреждений и при необходимости замените

Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь
Когда они ослаблены, по порядку отсоединяем их.
Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Расположение болтов указано маркером.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров

Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым». Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников

Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

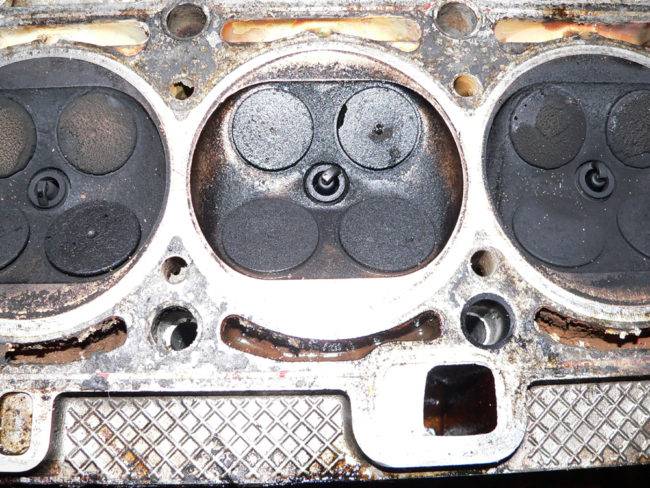

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Мойка и опрессовка

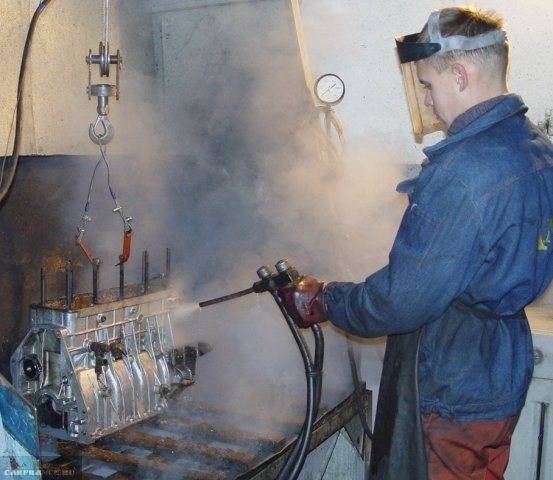

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. Замена помпы и ремня грм ваз 2110, 2111, 2112, лада приора, лада гранта, лада калина. (16 клапанов) течет помпа?Как поменять помпу на 16 клапанном двигателе? В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Сама замена ремня грм на 8-клапанном моторе лада гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной лада гранта. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели.

По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 фото

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных. Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне. Установка турбины на ВАЗ 21124. качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

16-клапанники 2008 года

16-клапанники 2008 года

Момент затяжки гбц ваз-2112 16 клапанов: схема, усилие Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л. Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника

Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других. Давайте же знакомиться с их начинкой

Давайте же знакомиться с их начинкой.

Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.

Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый.

Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С).

В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна.

В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней. Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр.

Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя.

Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя. Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.

Демонтаж ГБЦ

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

  1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

  1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Как поменять прокладку ГБЦ на «Приоре»

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего.

В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ).

Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

Масляный.
Системы охлаждения.
Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная.

Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла.

Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

Подготовка «Приоры»
Отключение электрики.
Снятие ресивера впуска.
Снятие ремня газораспределительного механизма (ГРМ)
Демонтаж крышки клапанов.
Снятие непосредственно ГБЦ.
Проверка состояния головки.
Замена прокладки.
Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.

https://www.youtube.com/watch?v=-94pE82qGY0

Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов.

Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях.

Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки

От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Далее, полезное видео о замене прокладки ГБЦ «Приоры»:

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки.
Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Мойка и опрессовка

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Демонтаж седел

Прежде чем перейти к остальным этапам капитального ремонта, необходимо снять седла клапанов. В лучшем случае, они легко выбьются с посадочного места, а если нет, то придется применить русскую смекалку.

Клапан приваривается к седлу и выбивается из посадочного места

Итак, что же делать если седла клапанов не выбиваются? Решение простое. Необходимо приварить к ним трубку, чтобы рабочий конец проходил через канал направляющей втулки и выбивать, пока седло не соскочит с посадочного крепления. Конечно, на кольце места крепления седла могут образоваться трещины или отколоться кусочек. После совершения процедуры необходимо осмотреть место и при необходимости заварить аргоновой сваркой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
