Ремонт гидроусилителя руля (ГУР) своими руками

ГУР — конструкция, зачем нужен ГУР

Устройство гидроусилителя рулевого колеса Гидроусилитель рулевого колеса предназначен как для облегчения автомобилисту управления автомобилем при маневрах на дорожном полотне, так и для смягчения ударов от поврежденного дорожного покрытия и неровностей

Особенно важно то, что данное устройство существенно снижает риск аварии при разрыве покрышки, в первую очередь это касается передних колес

Гидроусилитель руля является закрытой гидросистемой, которая состоит из:

  1. Бачка, в который заправляется гидравлическая жидкость.
  2. Насоса.
  3. Регулятора давления.
  4. Управляющего золотника.
  5. Силового цилиндра.


Электрическая система гидроусилителя

Как прокачать ГУР если имеется воздушная пробка

Прежде, чем проводить ремонтные работы, необходимо провести проверку наличия жидкости в баке, а также соответствия марки рабочей жидкости разрешенной к использованию на данном автомобиле. Не редко причиной появления симптомов неисправности бывает возникновение в системе воздушных пробок, для удаления которых необходимо прокачать гидравлику. В этом случае работоспособность ГУР будет полностью восстановлена.

Для удаления воздушных пробок следует запустить силовой агрегат, открыть крышку расширительного бака и прокачать систему, поворачивая рулевое колесо несколько раз из одной крайней позиции в другую. По мере прокачивания системы уровень жидкости в баке будет снижаться. Процедуру необходимо повторять, пока уровень жидкости полностью не стабилизируется. Затем долейте жидкость до необходимого уровня.

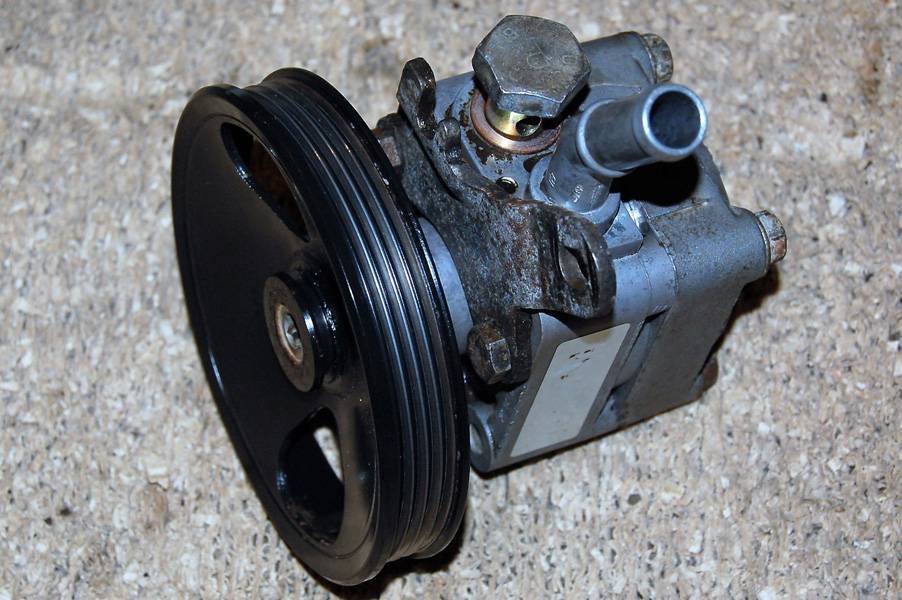

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

  • гаечный ключ на 12 и комплект головок;
  • съемное приспособление для демонтажа стопорных колец;
  • ремкомплект для насоса ГУР;
  • при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
  • два уплотнительных элемента;
  • сальник;
  • подшипниковое устройство, его диаметр должен составить 3,5 см;
  • технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
  • емкость для сбора смазочной жидкости;
  • верстак или чистый стол, на котором будет производиться разбор насосного устройства;
  • мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

  1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
  2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
  3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
  4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
  5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
  6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
  7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
Используя съемник, производится удаление стопорного кольца подшипникового устройства.
Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку

Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается

При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

  • ключи и головки;
  • съемник для стопорных колец;
  • большой шприц и емкость для откачивания жидкости из бачка;
  • мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

  1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
  2. Отсоединяем шланг, идущий от бачка к насосу.
  3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
  4. Отсоединяем шланг высокого давления.
  5. Снимаем насос и очищаем его от грязи водой и тряпкой.
  6. Кладем на заранее подготовленное чистое место.

На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

Как разобрать насос?

  1. Демонтировать стопорное кольцо подшипника съемником.
  2. Отвинтить крепящие болты с задней крышки.
  3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
  4. Отдельно снять лопасти.
  5. Вытащить пластину и находящиеся под ней детали.
  6. Аккуратно выбить вал.
  7. Выдавить подшипник.

Осмотр всех деталей, поиск и устранение проблем

Это третья стадия, на которой нужно определить, где и что случилось с насосом. Для этого следует:

  • очистить все детали тряпкой и внимательно осмотреть каждую;
  • устранить все дефекты и шероховатости;
  • сменить ремкомплект, если старый пришел в негодность;
  • то же самое проделать с подшипником, если дело в нем.

Если замечены заусеницы и шероховатости, которые появляются в результате износа, устраняем их наждачной бумагой. Полировка позволяет убрать зазоры между деталями и восстановить герметичность. Она также применяется в качестве профилактической меры для поддержания чистоты и рабочего состояния насоса.

Отдельное внимание стоит уделить ротору и отполировать его как следует, если есть заусеницы

. Сделать это проблематично, так как нужна хорошая сноровка. Здесь, помимо наждачной бумаги, поможет маленькая отвертка, обернув вокруг которой лист наждачки, вы сможете забраться в “самые труднодоступные места”.

Подытоживая все сказанное, после разборки ремонт проводиться несколькими способами в зависимости от поломки. Это: замена подшипника; замена ремкомплекта; удаление заусенцев, шероховатостей и неровностей; полная очистка насоса от элементов износа и отработки.

Сборка и монтаж насоса в автомобиль производится в обратном порядке. Когда процесс установки завершен используйте информацию из последнего пункта, и вам еще очень долго не придется повторять процедуру, которой посвящена эта статья.

Не забывайте, чторемонт насоса гидроусилителя руля своими руками может привести к дополнительной поломке

Поэтому проводя данную процедуру нужно делать все с максимальной осторожностью, чтобы не усугубить и не сломать насос окончательно

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

  • использовать только ту жидкость, которая рекомендована производителем;
  • следить за чистотой — не допускать попадание мусора в бачок;
  • своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Чтобы облегчить водителю управление транспортным средством, в современных автомобилях на рулевую колонку устанавливают гидроусилитель. Один из основных элементов этого механизма — насос, который прокачивает гидравлическую жидкость по системе ГУРа. При эксплуатации он подвергается большим нагрузкам, поэтому периодически возникает необходимость производить ремонт насоса ГУР.

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

  • бачок, в который заправляют гидравлическую жидкость;
  • регулятор давления;
  • управляющий золотник;
  • насос;
  • силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005-0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Разборка насоса

После извлечения запчастей надо очистить их от загрязнения и масла. Затем снять фиксирующее кольцо с подшипника. Для того чтобы отсоединить заднюю крышку насоса, надо открутить болты на ней. Потом она поддевается с помощью маленькой отвертки, при этом необходимо следить, чтобы лопатки ротора оставались внутри. Затем они извлекаются и раскладываются со строгим соблюдением последовательности, чтобы в таком же порядке их можно было собрать обратно.

Устанавливать их надо будет закругленной частью наружу. Далее снимается пластинка и запчасти, расположенные под ней. Потом надо аккуратно постучать отверткой по валу, чтобы его снять. Достать с него подшипник. После того как все разобрали, наступает следующий этап — ремонт насоса ГУР своими руками.

Гидроусилитель руля: что это и из чего состоит

Гидравлический усилитель руля – часть рулевого механизма, которая облегчает управление машиной при повороте, наезде на неровности дороги. Гидроусилитель снижает усилия, которые прилагает водитель на рулевое колесо во время движения. При наличии исправного гидроусилителя водителю гораздо комфортнее ездить, меньше нагрузка на руки, легче процесс парковки.

Рекомендуем: Ремонтируем главный цилиндр сцепления ВАЗ 2101 — 2107

Составляющие ГУР:

  • Насос. Основная часть системы. Ремень, соединяющий усилитель с коленвалом, приводит в действие насос, поэтому весь механизм работает при повороте;
  • Распределитель. Насос под высоким давлением подает масло в распределитель, чувствительный к уровню и степени загрязнения масла. Если рулевые тяги находятся по бокам рейки, то поршень — по центру корпуса. Может быть другой тип распределителя. Когда поршень находится сбоку, а тяги по центру рейки;
  • Рулевой механизм>;
  • Рулевая сошка. Она же соединительная тяга. Основная часть механизма, которая выполняет функцию передачи усилия от вала сектора к продольной тяге;
  • Соединительные шланги. Отвечают за циркуляцию жидкости по всему механизму. Соединяют бачок с гидравлической жидкостью с насосом, распределителем и гидроцилиндром;
  • Бачок для гидравлического масла. Из бачка масла попадает во все составляющие механизма, смазывая все детали, а затем возвращается в резервуар.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Ремонтируем насос ГУР

Этот элемент можно попробовать перебрать, но довольно часто становится проще купить ремкомплект насоса гидроусилителя руля, стоимость которого составляет от 4 000 до 50 000 рублей в зависимости от марки и модели вашего автомобиля.

Независимо от того используете вы новый насос или хотите отремонтировать старый, до этого элемента еще предстоит добраться. Для этого вам понадобится:

  • ключи на 12, 13, 14 и 24;
  • съемник стопорных колец;
  • 2 медные шайбы, прокладку для заднего кожуха, 2 уплотнительных кольца и сальник. Все это можно заменить готовым рекомплектом;
  • подшипник;
  • емкость и шприц, которые понадобятся для откачки жидкости из гидроусилителя;
  • наждачка и тряпки.

Также не будет лишним подготовить рабочий верстак, чтобы на нем можно было спокойно разобрать насос. Лучше сразу подстелить для этого картон или полиэтилен. Далее, приступаем к работе, для этого:

Немного опустите осевой болт, который держит насосный агрегат на скобе. Для этого используйте специальное отверстие в шкиве.
Полностью открутите стопорную гайку и снимите ремень ГУР.
Откачайте гидравлическую жидкость с помощью шприца. Для того чтобы масло вытекло полностью необходимо несколько раз повернуть руль в одну и другую сторону до упора.
Найдите хомут, который расположен на шланге, идущем от расширительного бака, и ослабьте его. После этого трубопровод можно снять.
Открутите крепежный болт, который удерживает шланг высокого давления (он будет идти от насоса к системе).
Выньте осевой болт, который крепит насос к скобе и вставьте на его место отвертку или любой другой металлический прут, подходящий по диаметру. Таким образом, вы застопорите шкив.
Открутите гайку, удерживающую шкив насоса.
Вытяните насосный агрегат наружу и положите его на верстак. С помощью тряпок очистите его от грязи и масла.
Используя съемник, уберите стопорное кольцо подшипника.
Открутите болты, удерживающие заднюю крышку

После этого ее можно осторожно снять, используя небольшую отвертку.
Снимите лопасти ротора и аккуратно уложите их в определенном порядке.

Полезно! Обязательно запомните положение лопастей, пока они еще собраны. После этого подготовьте пронумерованные листки.

  1. Снимите пластину, а также все детали, которые под ней находятся.
  2. Аккуратно простукивая отверткой, выбейте вал.
  3. Выпрессуйте подшипник с вала насоса.
  4. Смените подшипник на новый.
  5. Проверьте остальные детали насосного агрегата. Возможно, вы заметите какие-то дефекты или признаки износа.
  6. Очистите все поверхности от грязи и избавьтесь от шероховатостей с помощью наждачки.

Полезно! Даже обычная чистка всех элементов насосного агрегата позволяет продлить работу механизма без необходимости замены каких-либо элементов.

  1. Соберите систему в обратной последовательности. При этом не забудьте поменять сальник и уплотнительные кольца.

Если вы просто меняете насос ГУР на новый, то работы будет намного меньше, но в целях экономии можно попробовать продлить «жизнь» и старого насосного агрегата.

Если вы хотите приобрести новый насос, то лучше отдавать предпочтение пластинчатым (шиберным) моделям. Они на сегодняшний день пользуются наибольшей популярностью, благодаря долгому сроку эксплуатации и превосходным характеристикам.

Также причиной поломки ГУР могут быть связаны с попаданием воздуха в систему. Для удаления воздушных пузырей в этом случае необходимо использовать специализированное оборудование, которым может похвастаться далеко не каждый автовладелец. Поэтому в этом случае дешевле будет обратиться в автосервис.

Почему не работает гидроусилитель руля?

Основные неисправности, их причины и советы по устранению приведены в таблице.

ПроблемаПричиныРекомендации по ремонту
Во время езды чувствуется отдача, от руля исходят толчкиПри такой некорректной работе ГУРа проблема может заключаться в износе либо некачественной затяжке приводного ремешка насосного устройства.Требуется замена изделия либо регулировка его натяжения.
Руль проворачивается туго, приходится прилагать усилияПричины:

  • некачественная подтяжка либо износ приводного ремешка насоса;
  • пониженный уровень смазочной жидкости в расширительном резервуаре;
  • слишком низкое количество оборотов холостого хода силового агрегата;
  • загрязненный фильтрующий элемент заправочного бака;
  • пониженное давление в насосном устройстве усилительного механизма;
  • наличие воздушных пробок в системе.
Для устранения проблемы:

  1. Выполняется регулировка натяжения приводного ремешка.
  2. Доливается смазочная жидкость.
  3. Производится настройка оборотов холостого хода (проверяется двигатель, дроссельная заслонка, меняются датчики).
  4. Осуществляется замена фильтрующего устройства.
  5. Выполняется ремонт либо смена насосного механизма.
  6. Производится диагностика герметичности уплотнительных элементов, удаляются воздушные пробки.
При вращении руля в среднем положении приходится прикладывать больше усилийНеисправность необходимо искать в механической поломке насосного устройства.Выполняется полная диагностика насоса. В зависимости от проблемы, производится его ремонт или замена. Также нужно произвести диагностику всей системы рулевого управления.
При вращении руля в одну сторону необходимо прикладывать больше усилийПроблемы в работе насоса.Выполняется диагностика насосного устройства и его ремонт. Зачастую причина связана с сальниками, требуется их замена.
Водителю приходится прикладывать больше усилий, когда руль проворачивается быстроПричины неисправности:

  • слабая натяжка приводного ремешка насосного механизма;
  • пониженное количество оборотов холостого хода;
  • в магистралях системы гидравлического усиления имеется воздушная пробка;
  • неполадки в работе насосного приспособления;
  • механическая неисправность системы ГУР.
Принцип ремонта заключается в следующем:

  1. Производится проверка и регулировка натяжения приводного ремешка.
  2. Исправляется проблема с падением холостых оборотов.
  3. Делается обследование всех патрубков системы ГУР на предмет поиска подсоса воздуха. Воздушная пробка удаляется.
  4. Выполняется ремонт либо замена насосного приспособления, в зависимости от проблемы.
  5. Производится диагностика устройств системы ГУР.
Система ГУР в целом функционирует некорректноВозможные причины неисправности:

  • пониженный уровень смазочного вещества в расширительном резервуаре, проблема может быть обусловлена утечкой жидкости;
  • наличие воздушной пробке в системе ГУР;
  • износ составляющих элементов рулевого управления;
  • нарушение геометрии приводного устройства;
  • неисправность шин, их износ.
Рекомендации по исправлению проблемы:

  1. В расширительный бачок добавляется масло. Выполняется поиск места утечки, причина устраняется.
  2. Производится диагностика герметичности уплотнительных элементов. Воздушную пробку необходимо убрать из системы.
  3. Выполняется проверка состояния механизмов и узлов ГУР. Найденные неисправности удаляются.
  4. Производится диагностика шин, надо убедиться в целостности протектора. При необходимости резина меняется.
Повышенный шум во время работы ГУРПроблема может заключаться в пониженном уровне смазочного вещества в бачке. Также масло иногда выбрасывается через предохранительное клапанное устройство. При последней проблеме будет проявляться свист, когда руль попадает в крайнее правое или левое положение.Выполняется доливка масла в систему, производится проверка всех элементов, особенно клапана, на предмет утечки. Необходимо определить причину неполадки и удалить воздушную пробку, если она имеется. Производится проверка насосного механизма. Также необходимо протестировать величину давления насоса.
ВибрацияВ гидравлической системе образовалась воздушная пробка. Также проблема может состоять в повреждении либо неудовлетворительной состоянии резины.Выполняется диагностика всех элементов системы ГУР. Определяется причина завоздушивания, пробка удаляется. Если шины изношены, они подлежит замене.

Павел Ковалев рассказал об устройстве ГУР, а также о типичных неисправностях, присущих этим системам.

Вывод

В конструкции автомобиля есть очень важные узлы, устройства и детали, а есть менее важные. Вот за особо важными узлами надо следить часто. При обнаружении признаков, стараться как можно быстрее устранить причину.

Источники

  • https://nivovod.ru/remont/remont-nasosa-gidrousilitelya-rulya-svoimi-rukami-ustroystvo/
  • https://autostuk.ru/remont-nasosa-gidrousilitelya-rulya-svoimi-rukami.html
  • https://autogur.ru/services/remontnasosovgur/remont_nasosa_gur/
  • https://AutoRemont2.ru/rulevoe-upravlenie/remont-nasosa-gur.html
  • https://autochainik.ru/remont-nasosa-gidrousilitelya-rulya.html
  • https://remcars.info/neispravnosti-i-sposoby-ih-ustroneniya/remont-nasosa-gur-svoimi-rukami.html

Это интересно: Какие лампочки стоят в противотуманках на Хендай Солярис

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
