Устройство
Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.
Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.
Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.
Также в состав рулевого механизма входят следующие элементы:
- Средняя рулевая тяга;
- Маятниковый рычаг;
- 2 боковые (короткие) тяги.
Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.
Заключение
. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.
Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.
Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!
Читать дальше: Задний стабилизатор на шевроле нива
Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.
Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!
Как убрать люфт руля на ВАЗ 2107
Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:
Читать дальше: Уроки заезда в гараж задним ходом
выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
- очистить крышку рулевого редуктора от грязи и масляных потеков;
- снять защитный колпачок с регулировочного винта;
- ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
- отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
- затяните контргайку, удерживая регулировочный винт отверткой;
- проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
- при необходимости повторите регулировку.
Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.
Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.
До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.
Управление в нештатных ситуациях и на большой скорости
Под нештатной ситуацией подразумевается максимальный разгон, экстренное торможение, езда на высокой скорости. В последнем случае, чтобы исключить «виляние» по дороге, автоэксперты рекомендуют технику рывковых действий, причем обязательно обеими руками. Почему? Потому что только так появляется возможность предотвращения потери поперечной устойчивости машины.
Однако излишне резкие действия тоже могут пойти во вред, поэтому движения рук на «баранке» обязаны быть спокойными и достаточно плавными
Освоить езду в данном режиме непросто, поэтому перед выездом на трассу с большим количеством машин крайне важно предварительно попрактиковаться на пустынной дороге
Как устроено и работает рулевое управление в Volkswagen Polo седан
Основной узел системы, управляющей автомобилем — рейка, регулирующая поворот передних колёс. Она располагается на подрамнике, в районе подвески передней оси. В салон выходит концевая часть рулевого вала колонки, на которую насажен руль. В состав рулевой колонки также входят: замок зажигания и рукоятка рычага, который регулирует её положение относительно водителя. Колонку закрывает кожух, располагающийся ниже приборной панели в салоне.
В состав узла, управляющего автомобилем, входят такие основные компоненты:
- рулевая колонка вместе с рулём;
- карданный вал, через который колонка соединяется с рейкой;
- рулевая рейка, управляющая поворотом колёс;
- электрический усилитель с блоком управления.
Вращательный момент от рулевого колеса передаётся на рейку-шестерню, управляющую поворотом колёс

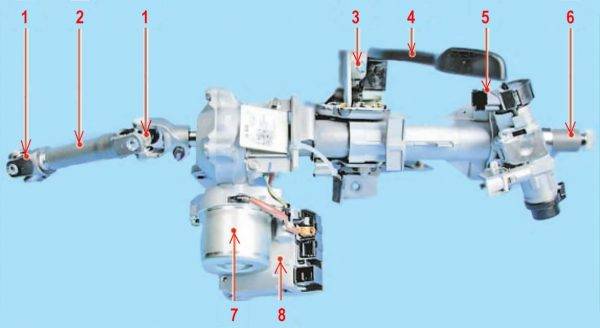

Рулевая колонка передаёт вращающее усилие от руля водителя к промежуточному валу, с карданами на концах. Эта часть системы управления состоит из следующих деталей:
- Верхний и нижний карданы промежуточного вала.
- Промежуточный вал.
- Кронштейн, который крепит рулевую колонку к кузову.
- Рукоятка рычага, управляющего положением рулевой колонки.
- Замок зажигания.
- Вал, к которому крепится рулевое колесо.
- Электродвигатель с редуктором.
- Блок управления электрическим усилителем руля (ЭБУ).
Промежуточный карданный вал позволяет изменять положение руля в салоне
Электродвигатель с редуктором создаёт дополнительный крутящий момент для вала, к которому крепится рулевое колесо. Электронный блок управления анализирует скорость авто, угол поворота рулевого колеса, а также информацию с датчика крутящего момента, развиваемого на рулевом колесе. В зависимости от этих данных ЭБУ принимает решение о включении электромотора, облегчая работу водителю. В состав рулевой колонки входят энергопоглощающие элементы, которые повышают пассивную безопасность водителя. Есть также противоугонное устройство, блокирующее рулевой вал.
Особую роль в работе системы играет ЭБУ. Он не только определяет направление и величину усилия, которое нужно добавить к вращающему моменту рулевого вала, но также сообщает об ошибках в работе всей рулевой системы. Как только неисправность обнаружена, блок управления запоминает её код и отключает электроусилитель руля. Сообщение о неисправности появляется на приборной панели, информируя водителя.
Выбор классической рулевой рейки обусловлен тем, что для переднего привода машины автопроизводитель VAG использует подвеску типа McPherson. Механизм простой, имеет минимальное количество деталей. Это обуславливает относительно небольшой вес рейки. Рулевой механизм состоит из следующих основных компонентов:
- Тяговый наконечник левого колеса.
- Тяга, управляющая левым колесом.
- Пыльники, защищающие от грязи.
- Ведущий вал с червячной передачей.
- Корпус, выполняющий роль картера.
- Тяга, управляющая правым колесом.
- Тяговый наконечник правого колеса.
Точность поворота колёс напрямую зависит от работы данного устройства
Устройство работает следующим образом: рейка-шестерня, расположенная внутри корпуса (5), имеет на концах закреплённые тяги, управляющие колёсами (2, 6). Вращение от рулевой колонки передаётся через ведущий червячный вал (4). Осуществляя поступательное движение от вращения червячной передачи, рейка перемещает тяги вдоль своей оси — влево или вправо. На концах тяг располагаются тяговые наконечники (1, 7), взаимодействующие через шаровые шарниры с поворотными кулаками передней подвески McPherson. Чтобы пыль и грязь не попадала в механизм, тяги закрыты гофрированными пыльниками (3). Корпус рулевой рейки (5) крепится к поперечине передней подвески.
Узел рулевого управления рассчитан на всё время эксплуатации автомобиля Volkswagen Polo седан. В случае неисправности или плохого технического состояния, не отвечающего требованиям безопасности, его основные компоненты могут быть отремонтированы или заменены.
Самостоятельный ремонт гидроусилителя
Устранить неполадки, связанные с повреждением шлангов или с натяжкой приводного ремня, довольно просто. Проверьте систему на предмет отсутствия дефектов и при необходимости замените изношенные детали или подтяните ремень. Легко решается проблема и с низким уровнем жидкости в расширительном бачке. Однако в других случаях проблемы решаются не так быстро.
Воздух в системе. Удалить пузыри воздуха можно с использованием специального оборудования, которое довольно редко есть в обычных водителей. Как правило, в этом случае целесообразно воспользоваться услугами сервисных центров или автомастерских. Прокачка системы под высоким давлением позволит удалить из неё воздух.
Незначительная утечка жидкости. Если есть небольшая утечка масла в системе гидроусилителя, и нет возможности заняться поиском и устранением неисправности, можно решить проблему с помощью специальных присадок. Уникальный состав позволит устранить небольшие подтекания путём восстановления эластичных свойств изношенных прокладок.
Выход из строя насоса. Самостоятельно выполнить ремонт насоса можно при наличии достаточного опыта, элементарных знаний конструкции и соответствующего инструмента. Если вы не уверены в своих силах, то, вероятнее всего, придётся просто купить и установить новый насос.
Как правило, основные неисправности насоса легко устраняются, даже без знания его конструктивных особенностей. Сложность данного мероприятия заключается не столько в самом ремонте, сколько в грамотном демонтаже изношенного узла, последующей разборке насоса и правильной его установке после ремонта. Как известно, основным рабочим элементом насоса ГУР являются лопатки. В основном они выходят из строя или работают с недостаточной производительностью при накоплении большого количества загрязнений или появлении каких-либо дефектов.
Червячный привод
Здесь в конструкции выделяется глобоидальный червяк. Он соединяется с рулевым валом. Также конструкция включает в себя специальный ролик. На этом ролике установлена сошка, находящаяся не в корпусе системы. Сошка двигает рулевые тяги.
Когда водитель вращает рулевое колесо, работает и червяк, а по нему работает ролик. Последним изменяются положения сошки и тяг на колеса.
Этот привод часто встречается в классических моделях советского автопрома. Но, такая конструкция иногда встречается и на внедорожниках, и на грузовиках. В грузовых авто он работает просто идеально. Так устроен рулевой механизм УАЗа, автомобилей типа «Классика» и на многих других моделях и марках отечественного автопрома.
Дальнейши й ремонт проблем не составит.
Нужно следовать лишь нескольким правилам:
- червячная пара меняется одновременно, комплектом;
- после выполнения сборки/разборки нужно сделать регулировку;
- старое масло не использовать, а заменить новой смазкой.
После окончания ремонта редуктор собирается и монтируется в обратной последовательности.
Рулевое управление присутствует во всех автомобилях независимо от класса и года выпуска. Устройство всегда должно находиться в исправном состоянии и какие-либо изменения вносить в него запрещено. На ВАЗ 2107 и других классических моделях «Жигулей» установлена рулевая колонка червячного типа, которая нуждается в периодическом осмотре, а иногда и ремонте.
????Как проверить люфт руля
Проверить люфт руля нужно следующим образом.
- Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
- Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
- На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
- Показатели свободного поворота влево и вправо суммируются.
Каким инструментом проверяется
Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка. Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале. Стоит отметить, что для прохождения техосмотра автомобиля этот метод не является точным.
Вот еще один способ определения суммарного люфта:
Как проверить люфт руля самостоятельно
Watch this video on YouTube
Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать. Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью.
Вот как работает электронная модель:
Как проверить люфт руля прибором ИСЛ-М
Watch this video on YouTube
Низкокачественные комплектующие детали и обслуживание
Вторая характерная для рулевого управления причина поломок – низкое качество его компонентов. Система находится под постоянными нагрузками. Поэтому бракованные и контрафактные детали могут поломаться, это напрямую ведет к аварийным ситуациям. А когда речь о рулевых колонке и колесе, их элементах, то это прямая реальная угроза здоровью и жизни шофера. Оттого нужно использовать только качественные запчасти при замене, покупать оригинальные и неоригинальные комплектующие в проверенных торговых точках и дилерских центрах, а гидравлическую жидкость (если стоит ГУР или ЭГУР, подбирать правильно и менять вовремя). В Казани с этим обращайтесь на наш портал Avto.Tatar и сделайте свой выбор в каталоге того автомагазина, который нужен.
Большое влияние на работу рулевого управления оказывает и низкое качество или отсутствие обслуживания. За системой надо следить
Люфты устранять необходимо оперативно, обращать пристальное внимание на пыльники состояние креплений, а в схемах с ГУР и ЭГУР на наличие следов протекания гидравлической жидкости
Причем важно квалифицированно проводить замену поврежденных компонентов, регулировку систем и обслуживание. Особенно актуально в той ситуации если в системе рулевого управления предусмотрена установка ЭУР, компонентов нескольких электронных систем
Тут многое находится в зависимости от квалификации мастеров и технического оснащения техцентра. Подобрать нужный автосервис, техцентр, СТО для ремонта и обслуживания рулевого управления предлагаем в каталоге, размещенном на автомобильном портале Avto.Tatar
Особенно актуально в той ситуации если в системе рулевого управления предусмотрена установка ЭУР, компонентов нескольких электронных систем. Тут многое находится в зависимости от квалификации мастеров и технического оснащения техцентра. Подобрать нужный автосервис, техцентр, СТО для ремонта и обслуживания рулевого управления предлагаем в каталоге, размещенном на автомобильном портале Avto.Tatar.
Обслуживание системы рулевого управления с ГУР
На автомобилях с гидравлическим усилителем рулевого управления люфт измеряют при работающем двигателе. Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля.
Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем даже на автомобиле без гидроусилителя. Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня – он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего при трогании автомобиля с места, когда колеса повернуты до отказа.
Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки. Учтите, что жидкость, предназначенную для АКПП, можно использовать не для всех гидроусилителей рулевого управления. В продаже имеется много разных марок жидкостей.
Неподходящая жидкость может испортить все сальники в системе
Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Следите также за чистотой жидкости
Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется редко. Если же вы хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы.
Специальное отверстие для слива жидкости обычно отсутствует. Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще всего сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое.
По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться. Повторяйте эту процедуру до тех пор, пока он не стабилизируется. После этого долейте жидкость до требуемого уровня и закройте крышку, предварительно проверив, не засорено ли в ней вентиляционное отверстие (если оно имеется).
Наиболее частой неисправностью гидроусилителей является течь жидкости. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, валы и т.п., поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей. Выясните, не трутся ли трубки и шланги о детали шасси и подвески.
Неисправность гидропровода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое. Небольшие течи часто можно устранить, введя в жидкость специальные герметизирующие добавки, которые имеются в продаже. Однако это будет только кратковременной мерой. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен.
Для тех, кто любит делать все самостоятельно, ремонт насоса не представит больших трудностей. Однако прежде чем устанавливать отремонтированный насос на автомобиль, желательно проверить его на стенде. Если вы подозреваете, что насос изношен, то обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность. Вообще говоря, многочисленные достоинства руля с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями. Стоит после того, как вы поездили на автомобиле с современной системой, пересесть на автомобиль, не имеющий гидроусилителя рулевой системы, и вы немедленно “почувствуете разницу”.
Правильная диагностика — это важно
Качество ремонта рулевого управления очень сильно зависит от проведенной правильно диагностике, в ходе которой окончательно выясняется какая деталь в действительности вышла из строя. Это как лечение больного, главное правильно поставить диагноз.
Основными деталями, которые обычно выходят из строя в рулевом управлении это рулевые тяги, рулевые рейки, рулевые наконечники и колонки, реже гидроусилители или усилители руля с электроприводом, но обычно они просто заменяются.
К признакам выхода из строя рулевых тег можно отнести:
Постоянное виляние из стороны в сторону передних колес автомобиля во время движения (признак износа шарниров в рулевой тяге).
Быстрый, буквально на глазах, износ протектора шин передних колес (признак повреждения рулевых тяг).
Слышен стук во время движения автомобиля. Данный стук говорит о том, что в соединениях рулевых тяг появились зазоры, в данной ситуации достаточно сильнее затянуть гайки. Однако может даже придется провести замену наконечника рулевой тяги вследствие его полного износа.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стучит гидрокомпенсатор, что делать?
Но если наконечник рулевой тяги имеет сильные повреждения, то в некоторых случаях приходиться провести замену самой рулевой тяги.
В принципе ремонт рулевых тяг можно провести и самостоятельно в гаражных условиях, так как мы видим, что он предполагает замену втулок, шарниров и шкворней.
Здесь в основном присутствует механическая работа, при которой нет необходимости в большом количестве специализированного дорогостоящего оборудования, поэтому ремонт рулевого управления в данной ситуации подвластен любому опытному водителю.
Самостоятельный ремонт рулевой рейки
Если есть гараж со смотровой ямой, эстакада или подъёмник, можно устранить неисправность рулевой рейки своими руками. Стук и люфт вала-шестерни устраняется установкой новой втулки, типоразмеры которой представлены выше. Это одна из распространённых неисправностей рулевого управления «Фольксваген Поло» седан. Чтобы провести такой ремонт, необходимо выточить втулку и сделать в ней надрезы (см. рисунок).
Для демонтажа и ремонтных работ потребуется инструмент:
- гаечные ключи размерами на 13, 16 и 18, с торцевыми головками тех же размеров;
- шестигранник размером на 6 и двенадцатигранник M10;
- ключи на 19 и 21, а также головки на 14 и 32;
- самостоятельно изготовленная головка на 36 (см. рисунок ниже);
- съёмное устройство для шарниров;
- смазка для рейки — нужно выбрать такую, чтобы не разжижалась при высокой температуре;
- молоток;
- ветошь.
Работа выполняется в такой последовательности:
- Автомобиль устанавливается на смотровой яме.
Снимается пластиковый кожух рулевой колонки и отворачивается ковровое покрытие.
Карданный промежуточный вал отделяется от ведущего вала рейки.
Автомобиль вывешивается с двух сторон для того, чтобы снять передние колёса. Для этого под кузов устанавливаются упоры.
Рулевые наконечники тяг отсоединяются от поворотных кулаков.
Приёмная труба глушителя отсоединяется от коллектора, для того, чтобы не повредить гофру глушителя при отсоединении подрамника от кузова.
Откручиваются два болта крепления рулевой рейки к подрамнику, а также по 4 болта в двух сторон, крепящие подрамник к кузову.
После отсоединения подрамник немного опустится. Рейка извлекается со стороны правого колеса. После извлечения нужно подпереть подрамник каким-то упором, чтобы не нагружались сайлентблоки рычагов.
Извлекается кожух, закрывающий ведущий вал рейки с червячной передачей.
С пыльника, закрывающего шарнир левой тяги, снимается одноразовый фиксирующий хомут. Тяга руля отсоединяется от вала-шестерни.
Ведущий вал рейки поворачивается против часовой стрелки до упора. При этом вал-шестерня должен сдвинуться в крайнее правое положение, максимально утопившись в корпус с левой стороны. На вал, фиксирующую гайку и корпус наносятся метки.
Фиксирующая гайка откручивается, ведущий вал вынимается из корпуса.
Головку для снятия вала нужно изготовить самостоятельно или заказать мастеру. При этом следует помнить, что диаметр ведущего вала равен 18 мм (головка должна пройти сквозь него), а наружный диаметр головки не должен превышать 52 мм (она должна свободно пройти в отверстие корпуса). В верхней части головки нужно сделать пропилы, чтобы воспользоваться газовым ключом для откручивания.
На регулировочном болте ставятся метки, чтобы вернуть его при сборке в прежнее положение. Болт отворачивается и вал-шестерня извлекается из корпуса. Сразу после этого лучше вставить в корпус ведущий вал. Это делается для того, чтобы при дальнейших перемещениях корпуса не рассыпался игольчатый подшипник, фиксирующий нижнюю часть вала.
Со стороны правой тяги можно увидеть стопорное кольцо, фиксирующее отработавшую втулку, расположенную сразу за ним.
Для извлечения стопорного кольца берётся пруток, изгибается и затачивается с одного конца. Выбивается постукиванием по прутку со стороны левой тяги.
- Следом за стопорным кольцом извлекается старая втулка. На её место запрессовывается новая втулка и стопорное кольцо.
С левой стороны вала-шестерни снимается небольшая фаска, чтобы он мог зайти в новую втулку без проблем.
Вал-шестерня аккуратно вводится во втулку. Если не получится методом вкручивания руками, можно использовать молоток, постукивая им по валу через деревянный брусок.
- Все детали обильно смазываются и собираются в обратном порядке.
После того как всё собрано, нужно проверить рулевое колесо на лёгкость вращения и возврат в исходное положение. Затем нужно поехать в СТО и сделать регулировку развал-схождения, чтобы автомобиль не уводило в сторону на дороге и преждевременно не изнашивалась резина на колёсах.
Наиболее распространенные проблемы, их причины и способы устранения
Любому агрегату свойственны поломки и рулевой редуктор, конечно же, не исключение. Автолюбителям будет гораздо проще разобраться в причине неполадки и устранить ее в кратчайшие сроки, если они будут знакомы с основными проблемами.
- Наиболее часто встречаемой поломкой является течь рулевого редуктора. Присутствие такой проблемы можно обнаружить визуально по наличию масла под автомобилем. Причина может быть в течи сальника или в коррозии первичного вала. При этом в первом случае в ходе ремонта необходимо поставить новые сальники, манжеты, прокладки. А во втором случае, следует отшлифовать вал, а затем в обязательном порядке произвести газо-термонапыление до нормальных размеров.
- Ощущение «тугого» руля. Оно появляется в связи с увеличением усилия для поворота рулевого колеса. При этом для того, чтобы быть уверенным есть ли причины для ремонта рулевого редуктора необходимо специальным динамометрическим ключом измерить уровень усиления поворота рулевого колеса. Затем полученный результат сопоставить с данными, которые предусматриваются заводом-изготовителем автомобиля. Если показатели не соответствуют, установленным нормам, надо произвести диагностику на специализированном стенде. Это поможет узнать давление, расход рабочей жидкости, а также наличие ее перетечек в редукторе. В этом случае не стоит пытаться починить редуктор самостоятельно. Гораздо лучше, проще и надежнее будет просто отдать его в мастерскую. Или же по желанию заменить на новый.
- Люфт на рулевом колесе. Это может быть часть неисправности крестовины рулевой колонки, а может быть и люфт непосредственно редуктора. При этом требуется не частичная, а полная разборка агрегата, изучение состояния деталей и замена изношенных элементов. После произведенной работы устройство следует правильно отрегулировать на стенде.
- Стук в редукторе рулевого управления. Этот вид неисправности можно определить по ощутимой «отдаче» в руль. Возникает такая проблема вследствие износа упорных подшипников. Необходимо заменить поврежденные детали и далее отрегулировать агрегат на стенде.
Эти четыре вида поломок самые часто встречаемые, однако иногда бывают и другие неисправности.
Сводная таблица для наглядности
| Проявление | Неисправность | Метод устранения |
| Течь | Течь сальника; коррозия вала; отсутствие герметичности в трубках цилиндра, в нагнетательной или отводящей трубке | Полная переборка агрегата, точное определение слабых мест, их устранение |
| «Тугой руль», плохой его самовозврат, скрип | Погнутый вал или картер; перетянутая регулировка упора сухаря | Замена или же восстановление вала или картера |
| Стук | Износ шарниров, сухаря, правой втулки вала, сайлент-блоков; свободный ход рулевого вала; кривой вал или картер | Полная переборка, замена изношенных деталей на новые, возможно замена вала |
| Люфт | Износ картера, шарниров, сайлент-блоков; кривой вал или картер; свободный ход подшипника винта | Переборка редуктора, замена изношенных деталей |
| Стук и люфт, который ощущается на руле, когда двигатель не заведен | Упор золотника в ограничители, | Данные проявления нельзя назвать реальной поломкой, т.к. диагностика рулевого управления проводиться должна на заведенном двигателе |
| Утяжеление руля при повторяющихся положениях | Заедание карданчика рулевого вала из-за коррозии | Не относится к серьезным проблемам, чинится путем ремонта карданчика |
| Закусывание руля в одну или в две стороны | Износ картера; износ цилиндра в среднем положении | Полная переборка редуктора, замена изношенных деталей |
Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:
a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.
Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.
