Ремонт вакуумного усилителя тормозов – как найти общий язык с системой?

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в 150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Это интересно: Датчик детонации ВАЗ 2110 – проверяем и меняем при необходимости

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.


Процедура замены

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины »

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины

Тормоза – один из основных узлов любого автомобиля. И если при нажатии на педаль тормоза слышно шипение, поскрипывания, сама конструкция проваливается или, наоборот, излишне твердая – нужно срочно исправлять положение, не затягивать и не откладывать в долгий ящик возможный ремонт. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует ее быстрейшему разрешению, а своевременное исправление может спасти от непредвиденных ситуаций на дороге.

Почему при нажатии на педаль тормоза слышно шипение?

Такой огрех может случиться на многих авто при попытке остановиться. Причем происходит это вне зависимости от года выпуска машины, модели, отечественного или импортного ее производства. Как говорится, бывает со всяким. Каковы причины? Попытаемся присмотреться повнимательнее в данной статье.

Этот подозрительный шип

Некоторые водители с почти маниакальным подозрением относятся ко всяким шумам и шипениям, постукиваниям и тарахтению. Даже если они самые, что ни на есть тихонькие и вполне допускаются (самими производителями или экспертами-мастерами) по штатному расписанию. Такая же история с педалью тормоза. При нажатии на нее во многих случаях вы услышите очень легкое шипение, раздающееся в салоне, практически из-под самой педали.

Сразу оговоримся, что эксперимент нужно производить на заведенном движке (холостые обороты), при задраенных стеклах и закрытых дверцах, отключенных дополнительных электроприборах и медиасистеме с колонками. И в этом тихом звуке нет ничего военного! К примеру, один из бывалых автолюбителей утверждает: на протяжении всего водительского стажа (от «копейки» до Honda Accord), всегда слышался этот слабый шип.

Оно и понятно – вакуум должен же сбрасываться. Ведь в структуру его запланированной производителями конструкции входят две камеры, между которыми при надавливании на тормоза возникает различное давление.

Грубо говоря, чем активнее давите – тем эффективнее. А при отпуске соответствующей педали давление выравнивается, а диафрагма идет в исходную позицию. Поэтому, в силу принципа работы устройства, легкий шип должен быть всегда! Но повторяем, ему следует быть достаточно малым и практически неощутимым, и никак не влиять на штатную работу движка вашей машины. Только тогда это считается нормой.

Вакуум тормозов – наиболее частая причина

Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся. Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может).

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок. Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов.

Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства. Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом.

Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

Глушим мотор;

Нажимаем на тормоз;

Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Замена механизмов

Чтобы начать замену вакуумного усилителя, прежде надо вооружиться необходимыми инструментами и материалами:

  • Отверткой и пассатижами.
  • Ключами на 13 и 17.
  • Тормозной жидкостью.
  • Колпаками из резины и специальными заглушками.

Снимаем главный тормозной цилиндр

В некоторых случаях демонтаж вакуумного усилителя не нужен. Достаточно будет лишь заменить главный цилиндр.

Итак:

  • Колодка с проводами отсоединяется от регулятора уровня тормозной жидкости.
  • Берем ключ на 10 и начинаем отворачивать поочередно штуцера от главного цилиндра.
  • На тормозные трубки и цилиндр ставим заглушки.

Ставим заглушки

  • Берем ключ на 17 и выворачиваем две гайки, которыми цилиндр и фиксируется к вакуумному усилителю.
  • Снимаем цилиндр.
  • Ставим новый.

Замена усилителя

Итак:

  • Отсоединяем опять же колодку с проводами от регулятора.
  • Снимаем штуцера.

Замена вакуумного усилителя на ваз 2115

  • Отсоединяем шланг от клапана.
  • Вынимаем со стороны салона скобу, которая стопорит палец тормозной педали.
  • Снимаем палец.
  • Берем накидной ключ на 13 и выворачиваем 4 гайки, которые фиксируют вакуумный усилитель к кузову автомобиля. Демонтируем старый усилитель.

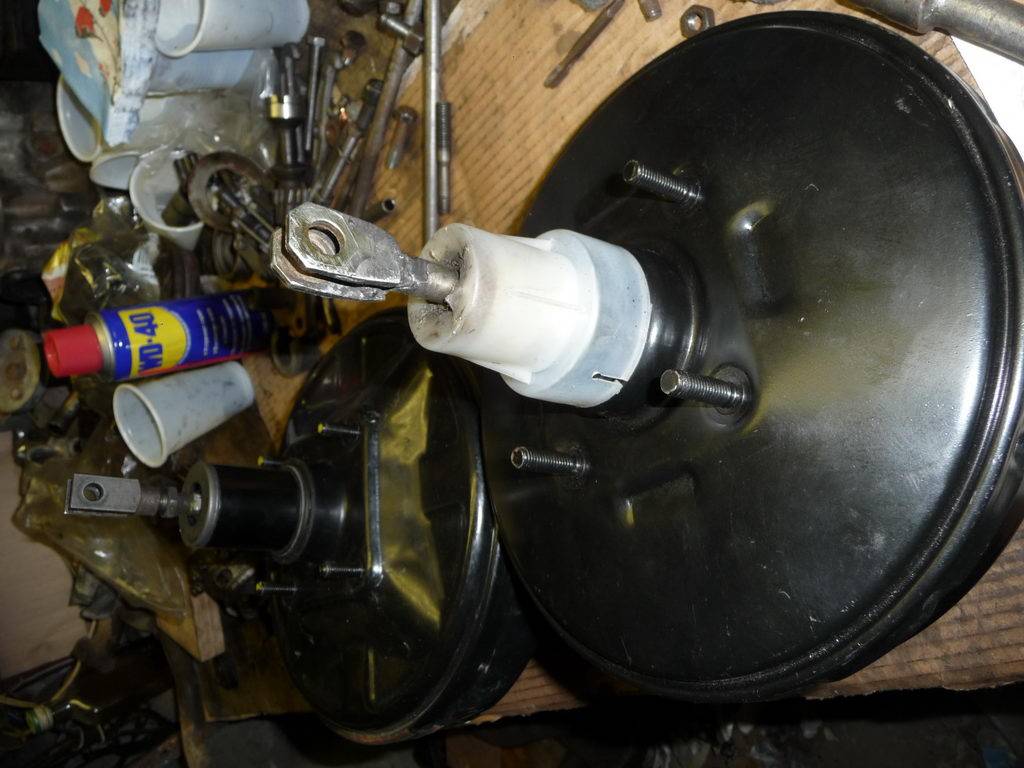

Снятый ВУ усилитель тормозов

  • Рамку крепления закручиваем на новый ВУ, используя ключ на 17.
  • Проводим сборку, помня, что рекомендуется сначала соединить педаль тормоза и ВУ с помощью специального штыря, а уже затем полностью прикрутить.

Замена вакуумного усилителя в ваз 2115

Добавить комментарийДобавить комментарийСоветуем прочитатьВаз 2110: замена вакуумного усилителя автомобиляВаз 2109: замена тормозной жидкости и некоторые нюансыЗамена задней тормозной трубки ВАЗ 2109 и все про этоВаз 2109: как прокачать тормоза с напарником

Прокачка системы

После проделывания любых ремонтных работ, которые были связаны с заменой деталей ТС, нужно произвести прокачку. Она проводится с целью ликвидации из магистрали воздуха и выравнивания давления.

Для работы потребуются ключи «8» и баллонный, домкрат, прозрачная емкость, шланг и тормозная жидкость. Автомобиль загоняют на ровную площадку. Гайки крепления отпускают, а затем поднимают кузов с помощью домкрата. Откручиваем гайки и проводим демонтаж колеса.

Со штуцера снимают колпачок, надевая шланг. Второй конец шланга ставят в подготовленную заранее емкость. В это время необходимо попросить кого-то, чтобы тот сел в машину и выжал педаль тормоза 4-6 раз, а затем удерживал ее. После этого нужно открутить штуцер ключом, но не до конца. Ослабление крепления приведет к течи жидкости. Ожидаем, когда тормозная педаль опустится, только потом закручиваем штуцер.

Прокачку делают до момента, пока тормозная жидкость не пойдет без воздуха. Все те же самые действия проводят с другим колесом. Аналогичной работы требуют задние тормоза. Как только процедура завершится, нужно долить тормозную жидкость в бачок и провести проверку тормозов на спокойной дороге.

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Что делать, если педаль тормоза стала твёрдой

Если педаль стала жёсткой, необходимо установить причину и устранить её. Загрязнённый воздушный фильтр подлежит чистке, а неисправные концевики, клапаны и шланги — замене. Обычно этого хватает для того, чтобы система заработала. Если в ходе диагностики выяснилось, что повреждена диафрагма, менять придётся весь усилитель.

Если проблема кроется в тормозных цилиндрах, проводится их ремонт, включающий замену уплотнителей и манжет. В некоторых случаях старые детали снимают, а на их место устанавливают новые.

Можно ли что-то сделать сразу

Лучшее, что можно сделать при подозрении на поломку вакуумного усилителя или износ его элементов, – доехать до ближайшего автосервиса или самостоятельно заменить повреждённые детали.

Если есть предположения, что всему виной некачественная тормозная жидкость, её нужно заменить. При этом необходимо полностью откачать старую, а на её место влить новую. В противном случае ситуация улучшится незначительно.

Другое

Для регулярной проверки тормозной жидкости лучше купить электронный тестер, измеряющий температуру кипения. Если она превышает +175°C, значит, жидкость недавно меняли. Если варьируется от +165 до +175°C, свойства ухудшились, но использовать её по-прежнему можно. Менять жидкость нужно, если она была залита более 2 лет назад или температура её кипения опустилась ниже +165°C.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Регулировка свободного хода педали тормоза Ваз 2106

Регулировку свободного хода педали тормоза производят по следующим двум причинам, во первых, при увеличенном свободном ходе уменьшается соответственно полный ход педали, что сказывается на качестве торможения и наоборот при достаточно маленьком свободном ходе или даже при полном его отсутствие автомобиль может самостоятельно подтормаживать или же будут перегреваться тормоза

Таких вариантов допускать не стоит и регулировку педали тормоза всегда необходимо проводить с должным вниманием и ответственностью

Для регулировки педали нам потребуется ключ на «19», линейка и упор. Свободный ход педали должен быть равен 3-5мм.

  • Нажмите рукой, ручкой молотка или упором на педаль тормоза до упора и подставьте линейку таким образом, чтобы один ее торец упирался в пол, а плоскость линейки была сориентирована посередине площадки педали.
  • Теперь, не отрывая линейку от пола, отпустите педаль тормоза и снова сориентируйте плоскость линейки посередине площадки педали, сделайте на линейке отметку, соответствующую верхнему положению педали тормоза.
  • После верхнего замера, надовите на педаль упором или рукой до того момента, когда начнет появляться ощутимое увеличение усилия перемещения. Определяем по линейке перемещение педали, которое и будет являться свободным ходом, который должен быть равен 3-5 мм.

Если свободный ход увеличен или полностью отсутствует, тогда необходимо изменить положение выключателя стоп-сигнала. Для этого:

  • Гайку выключателя отворачиваем где-то на один оборот.
  • Вворачивая и выворачивая выключатель, добиваемся необходимо значения свободного хода педали, после чего затягиваем гайку и проверяем свободный ход еще несколько раз для точности.

Регулировка свободного хода педали тормоза ваз 2106 завершена.

Как заменить обратный клапан?

Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.

В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.

 Шаг 1 – Найдите тормозной обратный клапан.

Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.

 Шаг 2 – Удалить зажимы.

У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы

Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса

 Шаг 3 – Снимите тормозной обратный клапан.

После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.

 Шаг 4 – Установите новый тормозной обратный клапан.

В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты – отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.

 Шаг 5 – Проверьте тормоза.

После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.

Предотвращение снижения эффективности работы тормозной системы тормоза

Для мощных автомобилей или автомобилей, перевозящих грузы, больше значение имеет установка компонентов, спроектированных с учетом дополнительных требований к тормозной системе. Возьмем для примера наши тормозные колодки. На рынке существует более чем 130 различных фрикционных компонентов, и каждый фрикционный материал разрабатывается для транспортного средства с конкретными характеристиками. В наших тормозных дисках применяются проверенные технологии охлаждения, такие как направленные вентиляционные отверстия и поперечные отверстия, которые улучшают как их охлаждающую способность, так и устойчивость к тепловому удару.

Кроме того, чтобы правильно выполнить притирку колодок и дисков, автомеханики всегда должны выполнять полные ходовые испытания в безопасных условиях с 10 повторными торможениями со 100 километров в час до 30 километров в час при 60-процентном тормозном усилии. Во время этой процедуры старайтесь избегать сильного торможения или активации ABS и никогда не оставляйте ногу на педали тормоза, чтобы избежать полной остановки.

Существует также несколько простых мер, которые ваши клиенты могут предпринять самостоятельно, чтобы минимизировать риск увядания тормозов и в то же время сэкономить топливо и уменьшить износ тормозных колодок и дисков:

  • Избегайте частого применения тормоза, так как его многократное использование легко может привести к перегреву системы.
  • По возможности избегайте сильного торможения.
  • Передвигайтесь медленнее — чем быстрее вы едете, тем большую работу придется совершать вашим тормозам.
  • Прогнозируйте необходимость замедления.
  • Уменьшите перевозимый вес — чем больше вес автомобиля, тем больше тормозам нужно будет работать, чтобы его остановить.
  • На спусках с горы, особенно при буксировке, переключитесь на пониженную передачу и вместо нажатия на тормоз используйте торможение двигателем. Если этого недостаточно, остановитесь и дайте тормозам остыть.
  • Заменяйте тормозную жидкость в соответствии с рекомендациями изготовителя транспортного средства, чтобы уменьшить риск ее деградации.
  • Не забудьте выполнить притирку колодок, если этого еще не сделали в вашей автомастерской.

Предоставление простых советов, подобных этому, является отличным способом продемонстрировать ваш новый технический опыт и построить долгосрочные отношения с вашими клиентами, которые, как тормоза Delphi Technologies, никогда не устанут.


Неполадки вакуумного усилителя «шестёрки»

С вакуумным устройством поломки хоть и случаются, но довольно редко. Основными из них являются:

  • нарушение герметичности подводящего разрежение патрубка;
  • поломка обратного клапана;
  • разгерметизация рабочих камер;
  • неправильная регулировка штока.

Признаки неисправности усилителя

О возникновении неполадок с вакуумным усилителем свидетельствуют такие признаки:

  • провал или тугой ход тормозной педали;
  • самопроизвольное замедление машины;
  • шипение из корпуса вакуумника;
  • падение оборотов мотора во время торможения.

Провалы педали

Если при заглушённом силовом агрегате на педаль тормоза приходится сильно нажимать, а после нескольких таких действий она остаётся в верхнем положении, то это указывает на полную герметичность и работоспособность вакуумного усилителя. Когда производится запуск мотора и нажимается педаль, она должна переместиться вниз с некоторым усилием. Если же педаль на неработающем двигателе проваливается, а во время его работы не выжимается, то в усилителе нарушена герметичность, что указывает на его неисправность.

Самопроизвольное торможение

При нарушении герметичности рассматриваемого механизма автомобиль может тормозить самопроизвольно. В такой ситуации тормозная педаль располагается в верхнем положении и выжимается с трудом. Такие признаки возможны также при неверной регулировке выступа штока. В результате происходит постоянное надавливание на поршень ГТЦ, что проявляется в виде произвольного замедления.

Шипящие звуки со стороны усилителя

Если из вакуумного усилителя доносится шипение, то это указывает на повреждение уплотнения мембраны либо на неполадки обратного клапана. Когда в уплотнителе появляются изъяны, например, трещины, то воздух из атмосферной камеры попадает в вакуумную. Этот процесс сопровождается характерным шипением. При таких неполадках торможение заметно ухудшается, а педаль проваливается. Однако шипение может возникнуть и при повреждении шланга, соединяющего вакуумник с впускным коллектором, а также в случае выхода из строя обратного клапана. Ведь именно последний способствует поддержанию разрежения в вакуумной камере.

Падение оборотов

При разгерметизации усилителя тормозов снижается не только эффективность торможения, но также нарушается работоспособность двигателя. Если через элементы вакуумного усилителя возникнет подсос воздуха, то он будет подаваться также и в коллектор впуска, тем самым делая горючую смесь более бедной. Таким образом, в момент нажатия тормозной педали силовой агрегат может снижать обороты либо полностью заглохнуть.

Снятие вакуумного усилителя и регулировка свободного хода педали тормоза — Лада 2109, 1.5 л., 2003 года на DRIVE2

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр. На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки. Снимаем шланг со штуцера обратного клапана

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр. На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки. Снимаем шланг со штуцера обратного клапана

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

Пробег: 110000 км

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

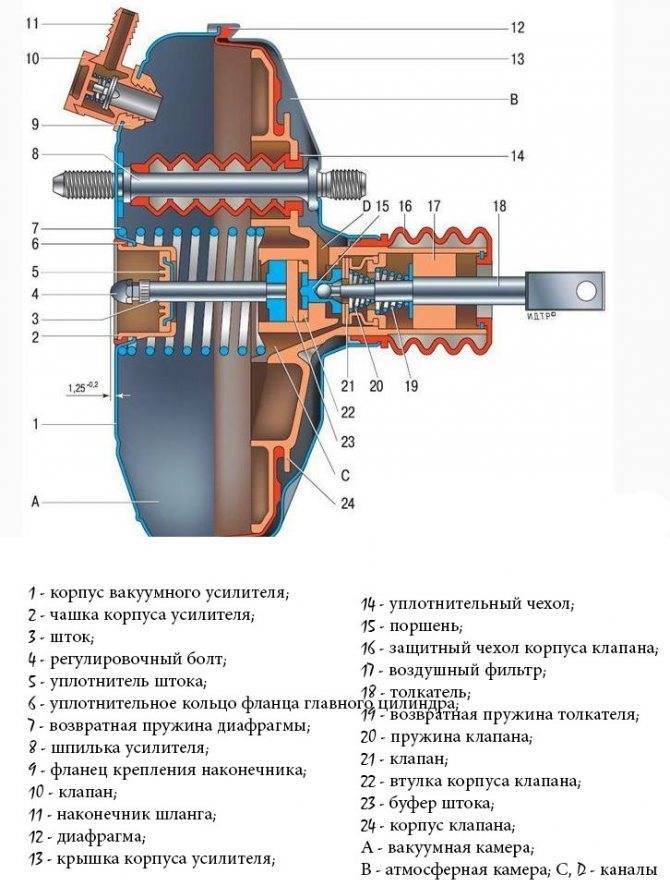

Устройство

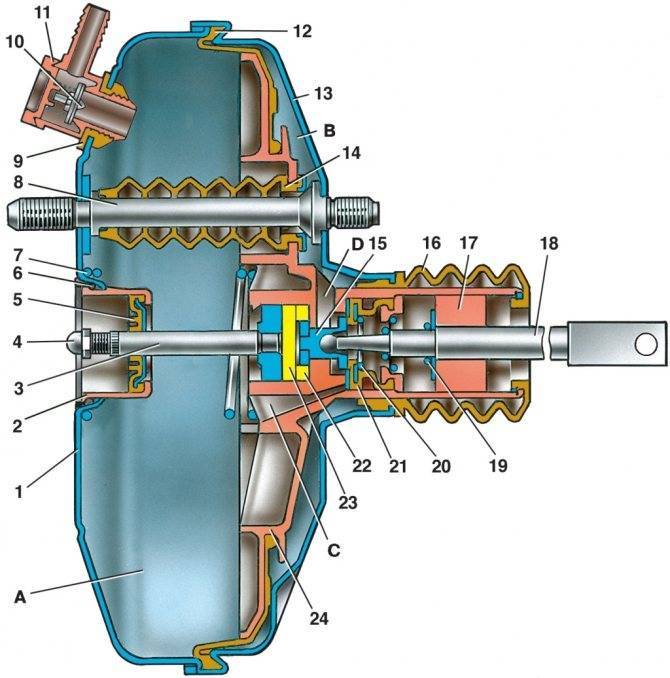

Конструкцию ВУТ составляют:

  • корпус, представляющий собой герметичную металлическую ёмкость;
  • обратный клапан;
  • пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
  • толкатель;
  • следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

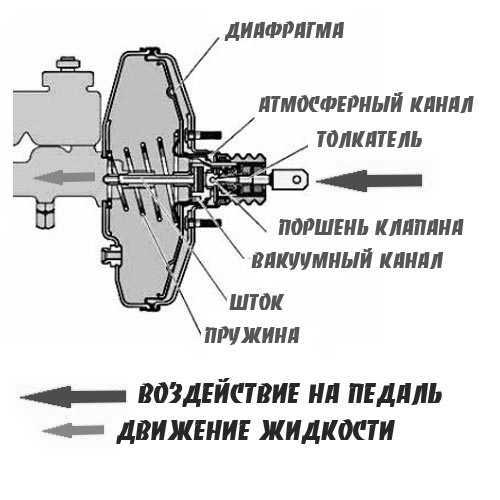

Как это работает

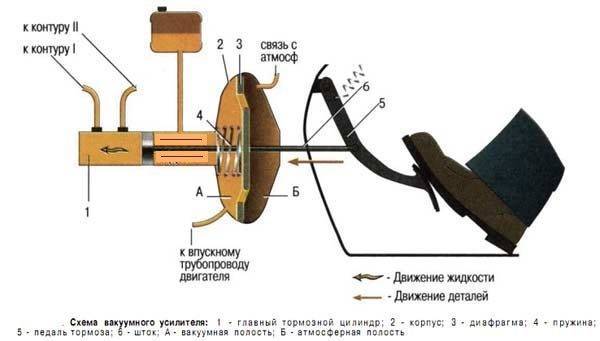

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

  • Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  • Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  • Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

  • При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  • Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  • Заведите двигатель.
  • Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.


Проверка вакуумного усилителя

Это интересно: Как проверить опорный подшипник стойки амортизатора

Лада Приора Седан › Бортжурнал › (40) Убираем увеличенный свободный ход педали тормоза с ЗДТ

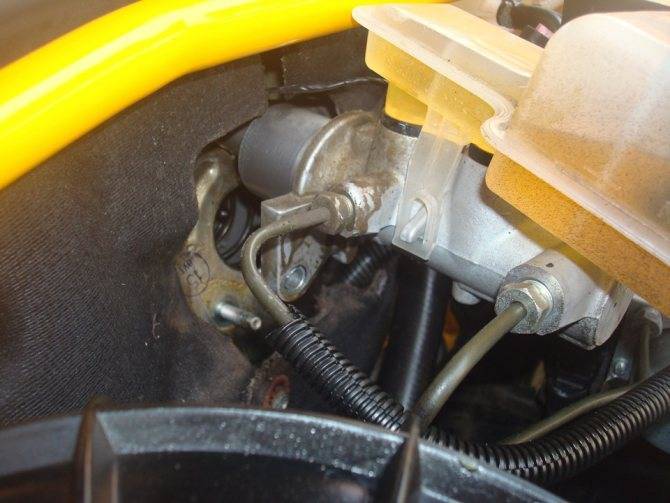

Как я говорил «Установка ЗДТ» , что после установки появился слишком большой свободный ход педали тормоза.После нескольких прокачек тормозов стало намного лучше, но все равно не так как хочется.Поэтому давно хотел сделать хитрость.Еще помню по бывшей машине(2106) там регулировал шток/толкатель ГТЦ. Собсно тоже самое попробовал и здесь. Откручивается ГТЦ, отгибается как можно дальше и без повреждения трубок:

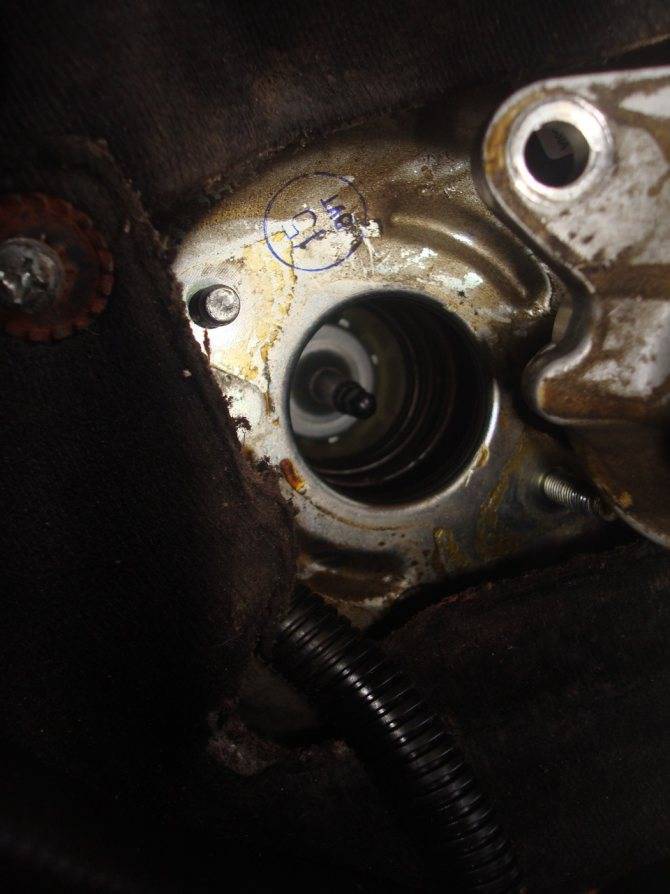

Далее вытаскиваем вон ту штуковину(толкатель):

Держиться он за счет той алюминевой шайбы, стоящей в распор, в пластике.Вытаскивается легко, а вот вставить обратно проблематично, нужно иметь длинные пальцы))

Потом регулируем выступание штока, тем самы можно увеличить ход педали закручивая или его сократить откручивая.Зажимается пассатижами и крутиться ключом на 7,вот тот болт:

Советую сразу не радоватся и не откручивать от души, т.к. потом тормоза будут сами притормаживать.Я сначала сделал пол оборота-покатавшись понял что можно еще и сделал еще 1 оборот.После того как все собрали обратно, обязательно нужно проверить легкость вращения колес это нужно делать ОБЯЗАТЕЛЬНО на заведенном моторе(диафрагма на заведенном давит слегка на шток и тормозит).Я приподнимал каждое из колес и прокручивал, в это время мотор работал. В итоге стало все отлично, стоит только положить ногу на педаль и уже тормозим и нет этого проклятого лишнего хода. Это не мануал, просто личный эксперимент и это работает!Всем удачи!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
