Сальник рулевой рейки – замена своими руками

Как разобрать рулевую рейку

Прежде чем разбирать рулевой механизм необходимо сделать засечки на корпусе и крышке направляющей, которая подтягивает рулевую рейку, это необходимо сделать для того, чтобы при сборке не перетянуть регулировочную гайку.

Отворачиваем крышку направляющей рейки со стопорной контргайкой и вынимаем направляющую с пружиной.

Снимаем корпус управляющего клапана открутив два болта, вытаскиваем управляющий клапан и меняем все кольца, втулки и сальник.

Снимаем хомуты крепления пыльников рулевых тяг, отводим пыльники к рулевым наконечникам.

Отворачиваем наконечник рейки, предварительно отогнув законтренную шайбу.

При помощи газового ключа и специального съемника, сделанного из трубы, отворачиваем крышку направляющей рейки, вытаскиваем саму рулевую рейку и удаляем старый внутренний сальник.

Поверяем рейку на предмет износа (задиры, рытвины, ржавчина), если в рабочей поверхности (где ходит сальник) не имеется сильной выработки можно использовать данную рейку в дальнейшем. Если же все таки имеются серьезные повреждения необходимо её заменить, хотя в некоторых случаях помогает восстановление её путем напыления металла с последующей шлифовкой.

Меняем все манжеты, кольца, шайбы и сальники, собираем рулевой механизм в обратной последовательности.

Далее устанавливаем рулевую рейку на автомобиль, заливаем новую жидкость ГУР (dextron) и прокачиваем повернув рулевое колесо до упора влево и вправо несколько раз, с небольшими задержками в конце.

Если по какой то причине вы не сделали засечки на регулировочной гайке, необходимо выполнить полную затяжку, после чего отпустить регулировочную гайку на четверть оборота и зафиксировать контргайку. После проверяем работу ГУРа, если вращение рулевого колеса происходить с сильным усилием, регулировочную гайку необходимо немного ослабить.

Важно не перетянуть рейку!

Устройство рулевой рейки

Схема устройства рулевой рейки автомобиля

Рулевая рейка – это специальный механический узел, который предназначается для того, чтобы преобразовывать поворот руля в горизонтальное отклонение колес, находящихся в передней части автомобиля. Можно с уверенностью говорить, что принцип работы этого устройства одинаковый практически у всех современных легковых автомобилей. Изначально данный механизм не отличался особой сложностью и состоял из шестерни, которая была расположена на рулевом валу, а также соединённой с ней рейки и рулевых тяг. Однако со временем строение рулевой рейки усложнилось и приобрело свои разновидности. Всего их существует три:

  • механическая
  • гидравлическая
  • электрическая

Механическая рулевая рейка является простейшей из выше представленных. С её помощью колёса поворачиваются воздействием физической силы самого водителя. Для того, чтобы облегчить процесс управления, во многих автомобилях используется рулевая рейка с переменным передаточным числом, которое делает руль «тяжелее» при небольших поворотах на солидной скорости, а вот при прокручивании до упора, наоборот – облегчает маневр. И всё это благодаря шагу зубьев рейки, который меняется по краям. Данная конструкция широко применяется для отечественных автомобилей, и самым первым из них стал ВАЗ-2110.

Устройство гидравлической рулевой рейки напоминает предыдущую конструкцию, но здесь механическое воздействие увеличивается гидроусилителем. Это делает рулевое управление одновременно точным и легким, что незаменимо для современных автомобилей. Кроме того, благодаря гидравлическому устройству, безопасность вождения во много крат увеличивается, ведь все удары неровностей на дороге принимает на себя гидроусилитель и руль не «уходит» из рук водителя. Но, с другой стороны, нечувствительность приводит к тому, что обратная связь ухудшается. Хотя этот минус производители стараются исправить улучшенной конструкцией подвески и другими видами модернизации.

Электрическая рулевая рейка имеет тот же принцип работы, что и гидравлическая, только усиление осуществляется за счет электромотора. Чаще всего он встраивается самым дешевым и ненадежным способом – в рулевую колонку. Такое месторасположение опасно тем, что в случае, если устройство вдруг сломается, вы полностью потеряете управление автомобилем.


На первых порах многие отечественные производители грешили установкой электромотора именно этим образом. В автомобилях высокого класса электромотор размещается наиболее безопасно, интегрируясь с рейкой. Электрическую рулевую рейку можно назвать наиболее совершенным видом рулевого механизма, поскольку в числе её достоинств высокий КПД, экономичность, нечувствительность к перепадам температур, простой уход за устройством, а также высокая надежность, ввиду отсутствия лишних деталей, которые могли бы сломаться.

В целом же, конструкция любой рейки выглядит примерно таким образом: картер умещается в себе гофро-чехол, а также имеет подшипники, на которых размещается приводное зубчатое колесо, а к нему прижата рулевая рейка с помощью пружины. Последняя необходима для того, чтобы между шестерней и рейкой не образовывался зазор. Кроме того, для ограничения хода рейка оснащается кольцом и втулкой шарнира. Вышеописанная схема является максимально простой и надежной.

Пошаговая инструкция замены рулевой рейки на Honda CR–V

Итак, давайте теперь с вами перейдем к самой пошаговой инструкции замены рулевой рейки на автомобиле Honda CR–V и для этого:

  1. Поднимаем переднюю часть автомобиля и снимаем передние колеса.
  2. Удаляем жидкость из ГУРА отсоединяем от бачка возвратный шланг, удленяем его и в бутылку, из бачка шприцом немного откачиваем. Снятый шланг в бутылку и заводим машину, пару раз руль вправо влево до отказа, жидкость перестала бежать-сразу глушим, шланг обратно к бачку.
  3. Выкручиваем­ рулевые тяги из рулевых наконечников.
  4. В салоне снимаем крышку рулевого шарнира, она под обшивкой и вся закрыта, я просто вырезал аккуратно это место и все крышка на трех гайках, поднимаем ее вверх.
  5. Откручваем два болта рулевого карданчика и подняв его верх по рулевому валу и всторону снимаем его для очистки и проверки.
  6. Лезем под машину, снимаем жестянку которая закрывает рейку, рассоединяем приемную трубу и катализатор, оставляем его висеть.
  7. Откручиваем от редуктора входную и обратную трубки, откручиваются очень плохо нужны спец ключи (у меня есть профессиональный набор для авторемонта фирмы ФИТ (Канада вроде) вещь без него никуда).
  8. Откручиваем саму рейку от кузова и роняем ее на кардан откручиваем все трубки какие на ней есть тоже желательно спец ключами.
  9. Снова крепим рейку к кузову и из под капота снимаем сам клапанный блок рейки со штоком-он не даст вытащить рейку не снимая кардана и редуктора АКПП.
  10. Сняли клапанный блок и вытаскиваем легко рейку вправо вместе с тягами.
  11. Рейку снова собираем и тщательно моем, я мыл раствором воды стирального порошка и добавил немного бензина, отмылась очень хорошо.
  12. Снова снимаем клапанный блок, реку в тисы открутив стопорную гайку вынимаем сальник, затем саму рейку
  13. Вышибаем подходящей трубой через тряпочку дальний сальник с шайбой.
  14. Все моем бензином внутри, сушим и смазываем PSF и ставим шайбу, сальники и рейку, стопорную гайку я заменил на новую, из-за не был небольшой люфт.
  15. Разбираем клапанный блок, в нем нужно заменить верхний сальник, верхний подшипник и нижний сальник остальное лучше не трогать, не повторяйте моих ошибок – поскольку у меня был полный ремкомплект я решил заменить все пластиковые уплотнения снимаются они легко а вот новые ставятся плохо, пластмасса не тянется, и при растяжении обратно не сжимается. Я их и феном грел и в кипятке, думал мягче станут, нифига. В итоге при обратной сборке одно кольцо у меня закусило и порвало, пришлось все снова разбирать и в итоге я немного погнул уже новый верхний сальник, но его же и поставил так как другого не было и пришлось бы ждать еще 12 дней. Так что если на вид эти уплотнения нормальные лучше их не трогать.
  16. Собираем рейку, прикручиваем тяги с чехлами, если поверхность рейки не гладкая и есть коррозия из-за не вовремя меняных пыльников ее нужно менять.
  17. Собрали реку без клапанного блока все закрываем тряпочками чтоб при установке не попала грязь и также справа ставим на машину и прикручиваем.
  18. Снова сверху из под капота ставим клапанный блок, все отверстия под трубки нужно закрыть тряпочками.
  19. Лезем в яму откручиваем рейку и ставим две трубочки, сначала нижнюю потом верхнюю (по крепежу к клапанному блоку)
  20. Крепим рейку к кузову и прикручиваем входную трубку и обратный шланг.
  21. Ставим на место, жестянку закрывающую рейку, соединяем глушитель, ставим на место рулевой кардан и в салоне крышку рулевого шарнира.
  22. Прикручиваем тяги к наконечникам.
  23. Заливаем в бачек свежее масло для ГУРА, я один раз на холостом ходу прогнал немного в бутылку, масло вышло еще грязное.
  24. Затем залил свежее масло завел машину и несколько раз покачал рулем влево вправо до упора чтоб удалить воздух
  25. Ставим колеса.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

  1. Течь рейки рулевой.
  2. Подтекание насоса гидроусилителя руля.
  3. Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

Устранение неисправности

Для того, чтобы устранить проблему, вам придется повозиться. Как правило, для этого вам придется снять рейку с автомобиля. Рассмотрим ремонт такой рейки. На разных моделях некоторые операции могут различаться, в основном, это касается размеров крепежных элементов, а также некоторых крепежей. Но, в целом эта работа выполняется примерно одинаково.

Но, течь могут и пыльники, тогда работу следует продолжить:

  • Домкратим автомобиль, снимаем колеса;
  • Отсоединяем рулевые наконечники от поворотного кулака;
  • Снимаем с машины рейку. Обычно она крепится на 4-6 гайках, открутив которые, нужно извлечь ее;
  • Остается только поменять пыльники. Они обычно закреплены с помощью стопорных колец. Просто снимите их, используя отвертку. При установке нового пыльника будьте аккуратны, не повредите его.

После этого, остается только поставить на место рейку. Установить обратно все детали. Не забудьте прокачать систему гидроусилителя. Так вы сможете удалить воздушные пробки. Если в процессе работы вы снимали рейку, то стоит посетить СТО для регулировки углов установки колес.

Заключение

. Течь рейки не редкое явление. Сказываются особенности эксплуатации, на некоторых моделях это конструктивный недостаток. Поэтому, у водителей возникает вопрос, что делать, если течет рулевая рейка. Самым простым и дешевым вариантом является покупка ремкомплекта рейки, и замена поврежденных деталей.

Действия водителей, которые приводят к поломке рулевой рейки

Во время работы автомобиля рулевая рейка испытывает значительное напряжение. К 100 000 километров пробега можно ожидать появления первых неисправностей в ней, устранить которые можно заменой или восстановлением соответствующих деталей. Такие неполадки есть возможность предотвратить, зная и соблюдая правила эксплуатации машины, избегая типовых заблуждений, приводящих к поломке рулевой рейки. Тщательно разберем причины возникновения проблем с этим узлом.

Некорректное и неправильное обслуживание

Далеко не каждый владелец авто знает о необходимости обслуживания рулевой рейки

Уделяя внимание тормозным колодкам, своевременно меняя моторное и трансмиссионное масло, они напрочь упускают из виду рулевую рейку. А между тем следует отдавать ее в ремонт незамедлительно, если поворот руля сопровождается гулом или стуком.

Хороший уход за рейкой сложно осуществить в условиях гаража, поэтому рекомендуем пользоваться услугами специализированных организаций. Жалеть средств на качественный сервис недальновидно, ведь дефектовка и восстановление рулевой рейки, а то и полная замена потребует гораздо больших затрат.

Контроль за подтеками

Функционирование рулевой рейки невозможно без специальной гидравлической жидкости, служащей для смазки подвижных частей и создающей рабочее давление. Если под авто в соответствующем месте обнаруживаются масляные подтеки, это сигнал, что, вероятно, сломалась рулевая рейка. Следовательно, нужно периодически осматривать место парковки машины. При обнаружении маслянистых следов разумно как можно быстрее обратиться на СТО для диагностики и ремонта рулевой рейки.

В процессе эксплуатации авто следует внимательно слушать, не появились ли какие-то посторонние звуки. Наличие стуков при преодолении неровностей или гул во время поворота — признаки необходимости ремонта. Откладывать последний не рекомендуется, ведь использование машины с неисправностями лишь увеличивает смету на дальнейший ремонт, а также его сложность.

Стоянка с повернутыми колесами

Опасная привычка водителей — оставлять автомобиль на стоянке с невыровненными колесами. При длительном пребывании машины с таким положением колес из-за высокого давления в системе повреждаются гидравлический усилитель руля и рулевая рейка. При морозах негативное воздействие такой парковки усиливается. Из-за низкой температуры гидравлическое масло густеет. При последующей езде рулевая рейка плохо смазывается, что существенно сокращает срок ее службы.

Отсюда рекомендация водителям – оставлять на стоянке автомобиль только с выровненными колесами. Это неплохая мера профилактики поломки рулевой рейки. Простой прием, способный снизить количество неисправностей с машиной и позволяющий сэкономить на дорогостоящем ремонте.

Согласно опыту бывалых автомобилистов, рулевая рейка не любит динамичных стартов и сильную вибрацию. При необходимости движения по ухабистым дорогам следует делать это с малой скоростью, только так вероятность получить неисправность системы рулевого управления и подвески минимизируется. При резком трогании все узлы машины, в том числе трансмиссия и мотор, подвеска, ШРУСы и рулевая рейка, испытывают повышенные нагрузки.

Как проводится диагностика сальника в условиях сервисного центра

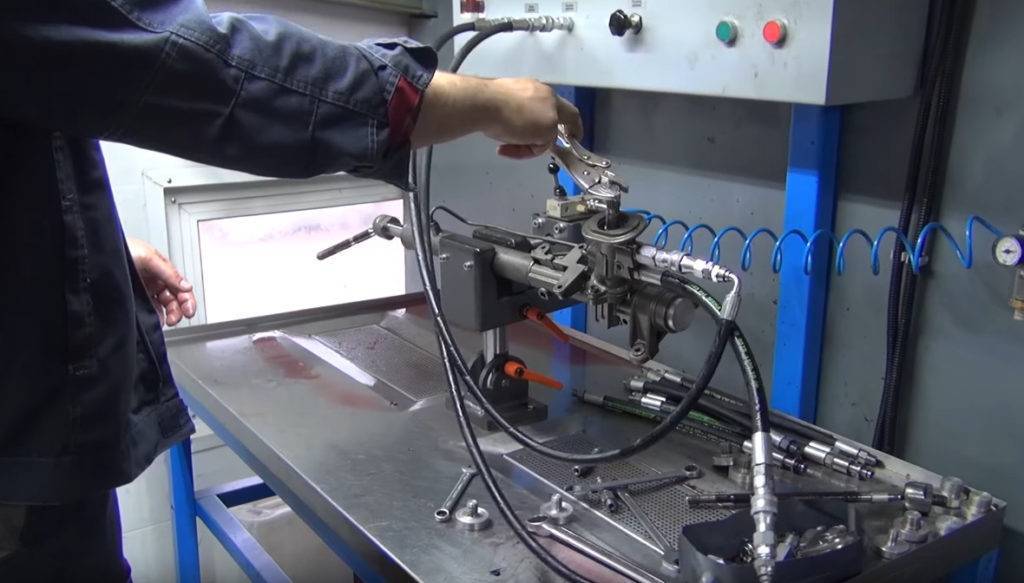

После обращения собственника машины в мастерскую, специалисты помещают ее в периметр ремонтной зоны. Осмотр необходимо проводить последовательно, с разделением на моторный отсек и днище автомобиля. Такая градация поясняется тем, что рейка расположена так, что недостаточно одной обзорности из капота или под днищем, нужно комбинировать. Исходя из этого, изначально мастер проводит визуальную диагностику в моторном отсеке.

Осмотру подлежит внешняя корпусная часть, пыльники, наконечники рулевых тяг, болты – фиксаторы. Если явных дефектов не обнаружено, но поломка не устранена, мастер поднимает автомобиль специальным подъемником завершения процедуры осмотра. Под днищем в области передней оси необходимо оценить состояние нижней части корпуса рейки, выявить место течи. Для объективности нужно пошатать наконечники тяг. Даже самый незначительный люфт будет свидетельствовать о неисправности.

После того, как механизм полноценно обследован, зафиксированы все дефекты, мастер проводит анализ полученной информации, рассчитывает количество необходимых запасных частей. Начинается этап полного демонтажа с последующей заменой изношенных деталей.

Порядок восстановления и ремонта

Существует несколько путей, по которым может пойти автовладелец с целью устранить течь рейки ГУР. О первом – полной замене речь уже шла. Целесообразность этого действия специалисты ставят под большое сомнение. Хотя, каждый волен тратить свои средства по своему усмотрению. Можно, наверное, так рассуждая, и сам автомобиль поменять на новый. Следующий вариант – езда с подтекающим устройством и постоянным пополнением до нужного уровня рабочей жидкости. Достаточно распространённое среди автолюбителей явление, когда до ремонта по каким-либо причинам руки не доходят. А зря, ведь упускаемое время только ещё больше усугубляет проблему.

Третий вариант является способом, который может быть рекомендован сразу после обнаружения подкапывания из-под этого узла. Речь идёт о применении специальных герметиков.

Устранение течи рулевой рейки ГУР без ремонтных работ. Герметики

Понятно, что со временем самые уязвимые элементы гидроусилителя руля – сальники под воздействием высоких давлений теряют свои свойства, в частности эластичность. Это ведёт к деформациям и нарушениям герметичности системы. Заменить сальник без снятия и разборки самого агрегата невозможно. В некотором смысле альтернативой этим сложным мероприятиям, требующим затрат времени и средств, могут стать присадки в виде жидких средств, добавляемых к рабочим жидкостям.

В настоящее время распространены два вида таких средств.

Первый – герметики, непосредственно для устранения течей через сальники и другие уплотнения. В своём составе они содержат компоненты, проникающие в резиновые сальники. Они возвращают уплотнениям эластичность и вызывают определённую степень разбухания этих элементов. Второй вид – специальные герметики, имеющие в составе дополнительные присадки, задачей которых является улучшение работы гидравлической системы. Их особенностью является тот факт, что наряду с восстановлением свойств уплотнительных деталей, они уменьшают трение, температуру и в целом снижают риск возникновения неисправностей. Своим дополнительным качествам такие средства обязаны специальным кондиционерам и другим веществам, действие которых направлено восстановление уплотнителей и защиту трущихся деталей.

Кроме всего прочего, использование герметиков обеспечивает прочистку каналов, по которым движется гидравлическая жидкость, повышается эффективность моющих способностей ATF, исключается рассогласование между сервомеханизмом и рулевым приводом и, как следствие, значительно повышается ресурс деталей, продлевается работоспособность рабочей жидкости, снижаются издержки на ремонтные работы. После заливки и начала действия герметика течи, как правило, прекращаются уже через 150 километров пробега. Однократной заливки хватает на 20-30 тысяч километров. Указанные цифры неточные и могут отличаться в зависимости от конкретного герметика, выпущенного тем или иным производителем.

Казалось бы, эврика! Чудодейственное средство найдено! Однако всё далеко не так радужно. Дело на самом деле в том, что диагностика рейки ГУР в случае её течи без разборки возможна лишь по косвенным причинам. Поэтому с точки зрения положительного результата применение герметика является своеобразной рулеткой, действующей по принципу «повезёт – не повезёт». Повезёт, когда потеряли свои свойства сальники и другие резиновые или пластмассовые уплотнители. В этом случае вероятность устранения течи будет приближаться к 100%. А вот, не повезёт в других случаях если:

  • сальник или другой уплотнитель попросту лопнул;
  • высокий износ шланга высокого давления в системе ГУР привёл к появлению на нём трещины;
  • получила неисправность опорная втулка;
  • треснула перепускная трубка;
  • износилась та или иная тефлоновая деталь.

Перечислять причины, по которым герметик ГУР будет бессильным можно и дальше. Однако специалисты советуют при появлении течи из рейки ГУР всё равно вначале применять специальный герметик, действуя по принципу – от простого к сложному.

Понятие сальника и его роль в механизме управления


Сальник входит в систему рулевого управления техническим средством. В зависимости от конструкции и характеристик, количество таких уплотнителей может достигать четырех или пяти штук. Штатное место установки – зубчатый механизм. Уплотнитель изготавливается из каучукового материала с добавлением различных примесей для повышения показателя прочности.

Внешняя форма сальника – круг правильной геометрической формы с отверстием. На внутреннем отверстии установлена пружина для повышения прочности и обжима. Сальник постоянно устанавливается в тех местах, где работа связана с гидравлическим маслом или иной жидкостью в целях предотвращения течи. В некоторых случаях сальники устанавливаются вместе с подшипниками.

Принцип действия достаточно прост и интуитивно понятен – герметизация и уплотнение соединений деталей и вращающихся механизмов. Благодаря наличию специальной набивки – уплотнительного материала, деталь плотно прилегает к стенке корпуса при воздействии. Создается герметичность, и гидравлика не вытекает наружу. Таким образом, зубчатая рейка передвигается по периметру корпуса, при этом постоянно находясь в смазывающем веществе. Помимо рулевого механизма, сальники активно используют в коленчатом вале, ступицах.

Ремонт рулевой рейки

После того как узел сняли с автомобиля, можно приступить к его переборке. Для этого уже не требуются какие-то особые условия для работы. Достаточно свободного пространства на столе и набор гаечных ключей и съёмников. Порядок действий:

  • Снимаем хомуты, которые держат пыльники, и извлекаем резиновые защитные гофры.
  • На основании рулевой тяги отгибаем стопорные шайбы. Придерживая тягу ключом на «22», выкручиваем ее из рейки. Повторяем то же самое с другой стороны.
  • Откручиваем трубопроводы, предварительно пометив их расположение.

В районе мест прикрепления тяг извлекаем стопорное кольцо.
После небольшого сдвига вправо извлекаем ограничительную втулку.
Откручиваем фиксирующую гайку и извлекаем пружину, шайбу, втулку клапана, направляющую и уплотнительную прокладки.
Извлекаем стопорное кольцо и выколачиваем клапан управления.

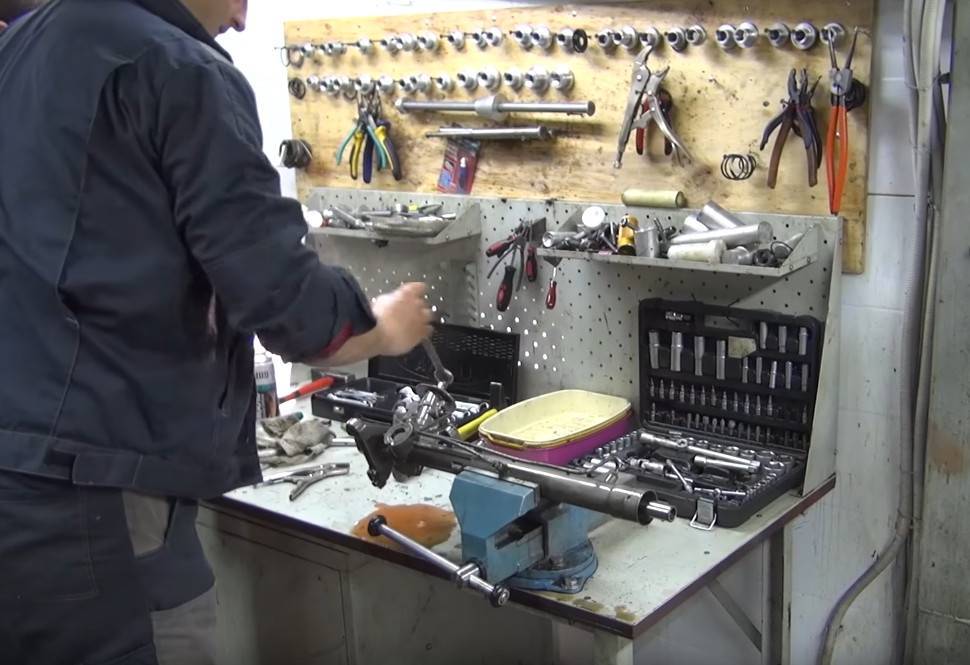

Фиксируем всю деталь. Лучше всего зажать ее в тисках. Это позволит беспрепятственно извлечь рейку, а с помощью проставки можно выбить сальник из трубы.
Весь механизм переворачиваем на 90 градусов для извлечения подшипника скольжения и нижнего сальника, а также управляющего клапана.
Все детали, которые еще пригодны для повторной эксплуатации, очищаем и промываем.
На свои места устанавливаем новый сальник и подшипник скольжения. Их необходимо запрессовать. Для этого нелишним будет воспользоваться специальным прессом. Однако если такого устройства нет под рукой, детали можно аккуратно установить с помощью постукивания молотком.
Чтобы не началась течь верхнего сальника редуктора, необходимо установить тефлоновые кольца. Для ремонта рулевых реек в магазинах автозапчастей продаются специализированные ремкомплекты.
На зубчатую балку одеваем резиновую прокладку

Важно этот сальник не повредить, поэтому на зубчатую часть одеваем защитный колпачок из пластмассы, по которому и будет скользить прокладка за пределы зубьев. После этого балку вставляем в корпус и постукиванием запрессовываем

Так устанавливается внутренний сальник.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ! Лучше всего поменять все резиновые и тефлоновые кольца. Перед установкой предварительно нужно смазать их гидравлической жидкостью.

  • Когда балка находится внутри корпуса, устанавливается второй сальник.
  • Устанавливается втулка и заколачивается стопорное кольцо. Оно должно быть новым.
  • Запрессовывается управляющий клапан и нижний подшипник. Затягивается гайка, обильно смазывается герметиком и устанавливается картер рейки.
  • В месте прикрепления тяги устанавливается новый сальник, подшипник и стопорное кольцо.
  • На седло направляющей рейки наносится достаточное количество густого смазывающего материала. Механизм вставляется в корпус, и на резьбу крышки направляющей рейки наносится несколько капель герметика. После этого монтируется пружина, и крышка закручивается до упора. Далее необходимо начать отпускать крепеж до тех пор, пока управляющий клапан не начнет вращаться от руки с незначительным усилием. После этого можно затянуть контргайку.
  • На свои места устанавливаются рулевые тяги и затягиваются с установленным моментом затяжки. Детали смазываются, надеваются защитные гофры и затягиваются хомуты.
  • Прикрепляются трубопроводы и устанавливаются на автомобиль в обратном порядке.

После установки механизма на машину рулевую систему необходимо прокачать и залить необходимое количество гидравлической жидкости. После этого обязательно проводится регулировка колес на развал и схождение.

Lexus IS 400 › Бортжурнал › Переборка рейки, приспособления, тонкости.

В целях профилактики решил перебрать рейку с заменой сальников и резиночек. Был изучен опыт старших товарищей и изготовлены приспособления, которые сэкономили время и нервы. Сложного тут ничего нет, главное аккуратность. Итак берем:

Слева направо: оправка для запрессовки сальника, оправка для установки сальника, оправка для выпрессовки сальника ключ восьмигранный на 41 ключ шестигранный на 24 Ниже распишу, что для чего и приведу обязательные размеры. Из расходников я менял только: 90310-26023 — 2 шт. сальник рейки 90301-37007 — 1 шт. резинка под кольцом рейки 90562-41001 — 1 шт. кольцо рейки 44267-22030 — 1 шт. втулка в упор 90301-40004 — 1 шт. резинка в упор 90214-14007 — 2 шт. шайба для контровки тяги 45517-22070 — 1 шт. резинка крепления рейки 45516-53010 — 2 шт. резиновая втулка крепления рейки. Остальное было в порядке. Сначала снимаем рейку, и откручиваем тяги с двух сторон. Откручиваем ключем для тормозных магистралей на 12 трубки на рейке, обычным можно испортить грани. Откручиваем четырехгранную гайку на 42 газовым ключем. Дальше пойдет спецключ на 24, чтобы выкрутить болт. Достаем оттуда потроха, смотрим состояние упора, который поджимает рейку, у меня был в порядке. Дальше откручиваем два болта и вынимаем корпус клапанов с валом. Откручиваем восьмигранником на 41 упор в торце рейки. Мне пришлось ставить рейку на машину и полутораметровой трубой его сдергивать, так затянут был. Вынимаем его, смотрим износ пластмассовой втулки. под упором стоит стакан, выпадает сам. Дальше первый сальник, выпрессовывается самим штоком рейки, ударами молотка через проставку. Вынимаем рейку, смотрим износ всего что трется и зубьев. Дальше самое сложное, если нету инструмента. Вставляем со стороны вала оправку для выпрессовки и выбиваем сальник в сторону упора. Тут есть два главных размера, они на картинке:

26,6 входит в сальник, 28,2 толкает его, больший размер в дырку не пролезет, маленький писюн сверху, чтобы труба, которой я выбивал, не съехала и не поцарапала внутренний диаметр корпуса рейки, остальные размеры не важны. Дальше все моем и начинаем собирать. Сальник мажем АТФ и засовываем в корпус под углом, как на картинке:

Признаки неисправной рулевой рейки

  • Ощутимый стук от рейки передаваемый в руль;
  • Люфт рейки при вращении;
  • Заметные потеки масла;
  • Увеличение приложенного усилия для поворота.

Основными деталями механизма являются: опорная втулка, зубчатый вал, золотниковый механизм.

Схематичное изображение устройства рулевой рейки автомобиля.

Прежде чем устранять неисправность вам предстоит демонтировать рейку, что не на всех автомобилях бывает одинаково легко, а чтобы разобрать, без специального инструмента не обойтись. И по мере разборки рулевой рейки собственно и производится ремонт. Имея небольшие навыки в ремонте машин и набор инструментов починить рейку своими руками вполне возможно. А чтобы это было сделать еще проще разберем основные этапы как разобрать рулевую рейку, а дальше дело за малым, — запомнить как все стояло и правильно её собрать, поскольку разобрать можно все что хочешь, а вот правильно затем сложить бывает довольно проблематично. Поэтому, если ранее не приходилось разбирать рулевую рейку, я бы рекомендовал фотографировать каждый шаг до того момента, пока рулевая рейка не будет в разобранном виде.

Как ремонтируют рулевую рейку «Шкода»

Практика показывает, что ремонт рулевой рейки Шкода А5 в сравнении с её заменой на новую выйдет совсем не дорогим. Восстановленный узел обладает ресурсом, аналогичным новому агрегату.

Необходимые инструменты и материалы

Когда один из механизмов рулевого управления машины приходит в неисправное состояние, управлять ею становится небезопасно. Поэтому поскорее постарайтесь провести ремонт рулевых реек, особенно если вы находитесь в СПб. Данная задача под силу многим квалифицированным специалистам этого города.

Не задумывайтесь о том, чтобы исправить проблему самостоятельно. Здесь потребуются навыки профессиональных автомехаников, а также наличие специализированного инструмента. Порой рулевая рейка автомобилей Шкода марки Фелиция требует ремонта из-за неисправностей втулки, подшипников, пыльников либо сальников.

Чтобы провести профессиональный сервисный ремонт, специалистам понадобится гараж с ямой и верстак с тисками. Для того чтобы работы проходили более быстро и качественно, нужно выделять на автомобиль два-три механика. Для проведения ремонта рулевого механизма любой модели автомобилей «Шкода» потребуются:

  • съемник;
  • дрель;
  • набор гаечных ключей.

Ремонт рулевой рейки «Шкода»

Данная процедура включает в себя несколько этапов:

  1. Загоняется машина на яму и поднимается домкратом.
  2. Специалисты снимают колёса.
  3. Откручивают гайки наконечников рулевых тяг и отсоединяют трубопроводы.
  4. Сливается жидкость. Чтобы она полилась сильнее, нужно завести мотор и покрутить руль в разные стороны.
  5. Откручиваются детали крепления механизма, после чего её достают.
  6. Убирают накопившуюся грязь.
  7. Фиксируют рейку в тисках.
  8. Удаляют резиновый пыльник, откручивают гайку, которая держит промежуточный вал, и снимают её.
  9. Гаечным ключом откручивается контргайка.
  10. Закрепляется, а затем изымается вал с подшипником. Выбивается основной вал.
  11. Автомеханики переворачивают рейку и разбирают регулировочный вал.
  12. Откручивают регулировочный стакан и извлекают прижимной поршень.
  13. Проверяют составные части рулевой рейки и удаляют накопленное масло с грязью. Неисправные детали специалисты заменяют на новые. Если повреждения значительны и множественны, тогда весь узел нуждается в полной замене.
  14. Сборка и монтаж проводятся строго в обратном порядке.

Рулевые рейки можно заказать в Санкт Петербурге по очень выгодным ценам. Ремонт лучше производить в автосервисе. За данную процедуру нужно выложить от 6000 рублей. В эту стоимость включены и запасные детали. Работа должна проводиться только в присутствии владельца автомобиля. Процесс занимает около полутора часов, если не считать снятия и установки. В таком случае работа затянется до пяти часов.

Всегда старайтесь внимательнее относиться к своему автомобилю.

Замена рулевой рейки – как справиться в одиночку?

В некоторых случаях, таких как сильное механическое повреждение вследствие удара из-за попадания в яму, наезда на бугор или же в результате ДТП, обойтись ремонтом не представляется возможным, или же он просто является не рентабельным. И тогда необходимо заменить всю деталь целиком, а не отдельные ее элементы. Безусловно, прежде всего, стоит изучить, как снять рулевую рейку и, конечно же, установить новую. Демонтаж проходит не очень долго, описать его можно в нескольких словах.

Загоняем автомобиль на смотровую яму, если же такой возможности нет, то можно просто поднять его с помощью домкратов. Если есть защита двигателя, то ее нужно снять, также демонтируется и тепловая пластина самой рейки. Далее необходимо открутить крепежные детали, расположенные на рулевом редукторе. Теперь можно свободно снять рейку с креплений и вытащить ее из автомобиля. Что же насчет установки новой детали, так здесь все операции необходимо просто проделать в обратном порядке.

Как исправить проблему

Проблемы с течью масла в ГУР должны решаться соответственно той причине, которая их вызвала. Если неисправна рейка рулевая, то проводится ее технический осмотр. Не стоит сразу же менять ее новым узлом при помощи ремкомплектов многие СТО восстанавливают ее работоспособность.

Самым дорогостоящим с точки зрения затрат может стать выход из эксплуатации насоса механизма ГУР. Чаще всего потребуется замена сальников, но также речь может идти о поломке крыльчатки либо неисправностях подшипников. Основным признаком поломки насоса является ощущения тугого руля или возникновение постороннего гула. Если нет достаточного опыта в диагностике неисправностей насоса, лучше доверить эту процедуру профессиональному автослесарю.

Подтекание масла в местах соединений, прохождения магистралей сопровождается заменой наиболее изношенных участков. После этого все подозрительные участки снова затягиваются, после чего повторно проводятся наблюдения на предмет появления течи на холодном и горячем двигателе.

Чтобы не пришлось столкнуться с течью гидроусилителя, бывалые автомобилисты дают следующие рекомендации по эксплуатации:

  • регулярно проверять уровень рабочей жидкости в узле;
  • при стоянке на длительное время колеса необходимо выровнять, и особенно это актуально в зимний период года;
  • чтобы не навредить насосу, не рекомендуется дольше 10 секунд оставлять рулевое колесо в крайних положениях;
  • периодически осматривать состояние рулевых наконечников, степень износа пыльников, а также самой рейки. Замена каждого из этих компонентов обойдется дешевле, чем полноценная покупка новой рейки или усилителя.

Как только возникают подозрения касательно неисправностей ГУРа, не стоит затягивать с ремонтом. При необходимости его доверяют профильным станциям технического обслуживания.

Замена ремкомплекта рулевой рейки – как не запутаться при работе?

Замена ремкомплекта рулевой рейки – процесс несложный. Для этого сначала надо ее снять, не забыв отогнуть края фиксаторов болтов и отсоединить болт вала. Далее приступаем к разбору рулевого механизма, для чего нам понадобятся специальные ключи. Разбиваем рейку на пружину, гайку, упор и кольцо. Снимаем пыльник и вытаскиваем стопорное кольцо, откручиваем подшипник и извлекаем вал.

Теперь можно приступить непосредственно к ремонту. Можно, конечно, и полностью заменить рулевую рейку, но мы постараемся отремонтировать. Для этого убираем опорную втулку, смазываем место ее расположения и вставляем деталь обратно. Убираем излишки смазки, меняем подшипник.

А вот чтобы заменить сальник, нужно потрудиться чуть больше. Потребуется снять передние колеса и чеку, выкрутить наконечник и два штуцера, отсоединить карданчик и вытянуть рейку. С нее необходимо изъять пыльник, стопорное кольцо и сальник. Смазываем новый сальник и ставим на место. Аккуратно стучим по нему, чтобы он окончательно стал на место, и собираем корпус. Чтобы правильно собрать, нужно рейку вставить в корпус, поставить на место вал, закрепить гайку стопорным кольцом и закрутить ее. Потом фиксируем пыльник, стопорное кольцо и пружину гайкой, далее затыкаем отверстие, смазываем рейку и надеваем пыльник. Работа завершена, проверяем наличие перечисленных выше признаков неисправности.
