Шины низкого давления своими руками – делаем из авто настоящий вездеход!

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете как он собирал свой гусеничный вездеход, применяя автозапчасти от Советских автомобилей.Автором данной машины повышенной проходимости является Сергей из города Псков, при желании вы можете найти его на форуме «луноходов.нет» Начало постройки вездехода отмечено первого числа марта 2011 года, а закончено уже к осени этого же года, тоесть машина была создана довольно быстро, это говорит о высоком профессионализме конструктора и автора данного вездехода. Работа была проведена очень серьезная, трудная и кропотливая, не все получалось с первого раза, были и переделки, доработки — это не смотря на то что мастер предварительно сделал чертежи и наброски, провел соответствующие расчеты. В ходе испытаний были внесены правки в конструкцию ходовой, а именно укорочены балансиры на 80 мм. А в остальном машина получилась отличная, благодаря золотым рукам автора и его профессионализму.

И так, давайте более внимательно рассмотрим весь процесс создания вездехода. А так же узнаем, что конкретно понадобилось мастеру для его сборки?

Материалы

  1. двигатель ВАЗ 2102
  2. диски
  3. проф труба квадратного сечения
  4. мост «классика»
  5. аккумулятор
  6. лобовое стекло
  7. КПП
  8. дифференциал
  9. дисковые тормоза
  10. сидения
  11. транспортерная лента
  12. листовая сталь 2 мм

Инструменты

  1. сварочный аппарат
  2. болгарка
  3. дрель
  4. токарный станок
  5. штангенциркуль
  6. набор гаечных ключей
  7. станок для изготовления траков
  8. краскапульт
  9. молоток
  10. ножовка по металлу
  11. плоскогубцы
  12. напильник
  13. отвертка
  14. наждачная бумага

Процесс создания вездехода «Барсик » своими руками.

И так, первым делом автор составил подробный чертеж будущей машины, нанес все необходимые размеры и обозначения, вот собственно что у него получилось. А перед этим можете наглядно ознакомится с вездеходом непосредственно уже в действии и просмотреть видеоматериал отснятый автором и его друзьями на месте раскопок и подъема из болота артефакта Второй Мировой Войны.

На чертеже обозначено 3 катка, 2 на балансирующей подвеске и один задний в неподвижном положении. После чертежей автор приступил к изготовлению ведущей звездочки, она расположена в передней части подвески и является переднеприводной. Так выглядит в установленном состоянии. Траки мастер изготавливает из проф трубы квадратного сечения, где края сминаются в самодельном станке навариваются клыки. А вот и сам станок для изготовления этих самых траков. Полученные траки крепятся на транспортерную ленту. Рама. Подвеска. Двигатель Вентиляция моторного отсека осуществляют 2 вентилятора. Аккумуляторный отсек. Органы управления. Покраска. Установка двигателя. И вот конечный вид вездехода. Вот такой замечательный вездеход получился у нашего мастера. Кстати автор является участником патриотического общества поисковиков и с товарищами занимается поиском военной техники по местам боевых сражений Великой Отечественной Войны, вообщем хорошее дело делают ребята. Пожелаем им крепкого здоровья и удачи!

Большое спасибо за внимание. источник

источник

Tweet

13 Поделились

Шины низкого давления — описание

На микроавтобусы, небольшие грузовики и легковые машины устанавливают шины низкого давления. Они имеют меньше слоев корда, чем обычные шины, и они намного мягче, что обеспечивает транспорту хорошую и комфортную езду.

Улучшенную эластичность каркаса обеспечивают: большой объем внутри шины низкого давления; небольшая бортовая карма и намного тоньше боковины. Благодаря тому, что такие шины имеют очень хорошую амортизационную характеристику уровень и комфортабельность поездки намного увеличивается.

Маленькие неровности дороги никак не реагируют на автомобиль. Благодаря уменьшению вибраций, силы толчков и ударов машины все детали прослужат гораздо дольше.

Если у вас на пути встречаются разные виды дорог – грунтовое или асфальтное покрытие, шины низкого давления обеспечат отличное движения и не принесут никаких препятствий. Попав в яму на дороге, благодаря тому, что внутри покрышки имеется большое количество воздуха, исключается удар по ободу. Также снижается вероятность расслоения корда и перетирания нитей из-за хорошего эластичного каркаса.

Разновидности

На вездеходы, сельскохозяйственную технику и другие машины можно устанавливать два типа «резины» сверхнизкого давления – без камер и с камерой. Бескамерные изделия считаются более комфортными и безопасными при езде, они имеют сравнительно небольшой вес. Зато покрышки с камерами практически не подвержены повреждениям и разнообразным деформациям, так как они лучше противодействуют механическим нагрузкам.

Такие шины обычно устанавливают на машины с высокой грузоподъемностью

По функциональным параметрам и конструктивным особенностям ШНД, которыми оснащают вездеходы, бывают:

  • Широкопрофильными. Их разрешено эксплуатировать на разнообразных рабочих давлениях. Такие шины обычно устанавливают на машины с высокой грузоподъемностью, так как широкопрофильные покрышки отличаются уникальной устойчивостью к качению фронтального типа. Визуально они имеют овальный профиль.
  • Арочными. Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см. Арочные ШНД рекомендованы для монтажа на ведущие колеса. Вездеходы с такими покрышками преодолеют любое бездорожье (смотрите видео).
  • Тороидными. Они бывают бескамерными и камерными, больше всего востребованы среди водителей, желающих сделать свое авто максимально проходимым на пересеченной местности. Профиль тороидных покрышек средний.

Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см

Также существуют и так называемые пневмокатки – шины с особыми грунтозацепами, которые выполняют функцию надежного ребра жесткости и увеличивают характеристики автомобиля при езде по необустроенным дорогам.

Преимущества

Как и все в нашем мире, шины низкого давления имеют ряд преимуществ:

  • Имеют особую конструкцию, что обеспечивает большую площадь соприкосновения с дорогой. Это свойство придает автомобилю по-настоящему вездеходные качества;
  • Обладают низким удельным давлением и гарантируют минимальную нагрузку на землю. Следовательно, такие колеса можно устанавливать на с/х технику и вездеходы;
  • Увеличивают общий дорожный просвет автомобиля, что позволяет преодолевать даже самые сложные препятствия (в том числе и водные).

Недостатки

Один из недостатков заключается в том, что подобные шины все же предназначены для эксплуатации на стандартном асфальтовом покрытии. Также, если автомобиль оснащен покрышками низкого давления, владельцу транспортного средство настоятельно рекомендуется не увлекаться резкими поворотами, потому как профиль является слабым местом даже у высококачественных фирменных шин низкого давления – он может просто лопнуть.

Далеко не каждый владелец автомобиля со средним заработком способен позволить себя такую роскошь

Также логично, что у таких покрышек имеется еще один существенный недостаток – это их высокая стоимость. Далеко не каждый владелец автомобиля со средним заработком способен позволить себя такую роскошь. Для сравнения, одна такая шина может по стоимости превышать цену целого комплекта достаточно качественной зимней резины для стандартного легкового автомобиля.

Впрочем, некоторые предприимчивые автомобилисты, которые не желают переплачивать, добиваются эффекта колес низкого давления самостоятельно, при помощи свои рук.

Необходимые инструменты, необходимые для изготовления шин низкого давления.

Учитывая, что стоимость комплекта такого типа шин может в несколько раз превышать стоимость комплекта обычной резины, многие автовладельцы достаточно серьёзно подходят к вопросу их изготовления своими силами. Однако, перед тем, как начинать работу, потребуется произвести подготовку необходимого инструмента.

  • В первую очередь потребуется найти подходящий исходный материал, из которого и будут изготовлены шины. Для этих целей отлично подходит вертолётная и самолётная резина, которая изначально заточена под повышенные нагрузки и тяжёлые условия. Однако, найти их не так просто, поэтому автолюбителями активно используются шины от грузовиков.
  • Для резки протектора потребуется несколько остро заточенных двухсторонних ножей
  • Точилка для ножей, т.к. работа предстоит достаточно долгая и тяжёлая, а острый нож потребуется обязательно
  • Острое шило, а ещё лучше – несколько, различного диаметра
  • Молоток
  • Несколько кусачек разного размера
  • Пассатижи, отвёртка и возможно ручная лебёдка для вытягивания проволоки

Рекомендуем:

Как проверить задние амортизаторы — пошаговая инструкция

Виды протектора

Рисунок протектора является важной характеристикой шины. На него возложен ряд задач

  • Защита от механических повреждений, которые провоцирует езда по неровной дороге, осколки стекла и другие острые предметы.
  • Удаление воды в месте контакта колеса с покрытием, чтобы избежать эффекта аквапланирования.

Благодаря увеличению размера пятна, контактирующего с дорогой, улучшаются амортизационные характеристики, степень проходимости. Автомобиль с подобными шинами без проблем преодолевает снег, грязь, песок, неровности покрытия.

Для колес низкого давления используют два варианта рисунка.

  • Грязевая «елочка».
  • Спортивные «шашечки».

Двигатель для болотохода

Мощность двигателя для болотохода следует подбирать в зависимости от предполагаемой нагрузки. В одном случае вполне подойдёт мотор от мотоблока, а в другом потребуется многосильный движок от автомобиля.

  1. Мотоциклетный двигатель. Для поездок по бездорожью после проливного дождя такой мотор вполне подойдёт, но с большой нагрузкой, конечно, не совладает.
  2. Автомобильный двигатель от «ЗАЗ», «Нива», «Ока», «ЛуАЗ», «буханки». Эти неприхотливые моторы вполне справятся с работой, если установить их на болотоход. Стабильно работают на разных режимах при низкой и высокой температуре воздуха.

Пошаговая инструкция создания шин низкого давления своими руками

Процесс изготовления колёс низкого давления должен производиться в определённом порядке, для того что бы добиться максимально эффективного результата. Рассмотрим процесс более подробно:

На первом этапе автолюбителю потребуется удалить и корда проволочное усиление, для этого производится надрез, и перекусывается один из витков, далее пассатижам производится вытягивание проволоки, иногда для этих целей целесообразно использовать ручную лебёдку или любой другой подобный инструмент. Как правило, на данный процесс уходит большое количество времени, однако избежать его не получится, да и сама процедура должна производиться максимально качественно.
Достаточно важным аспектом является подбор протектора шин. В частности, для торфяников не целесообразно применять грубый и высокий протектор, при его применении будет происходить смещение верхнего слоя почвы, тем самым значительно снижать Шины своими руками сцепление с дорогой. На песке и в снегу рекомендуется применять шины с редкими и крупными элементами протектора.
Узор на самодельной шине вырезается самостоятельно, для этого потребуется произвести разметку протектора маркером. Вырезают его ножом, при этом желательно произвести финальную шлифовку наждачной бумагой, при этом можно произвести грубую рихтовку поверхности молотком.
При вырезании протектора, стоит начать с боковых порезов, ориентируясь на разметку. Отогнув край резины нужно захватить её клещами или пассатижами и оторвать надрезанную полосу.

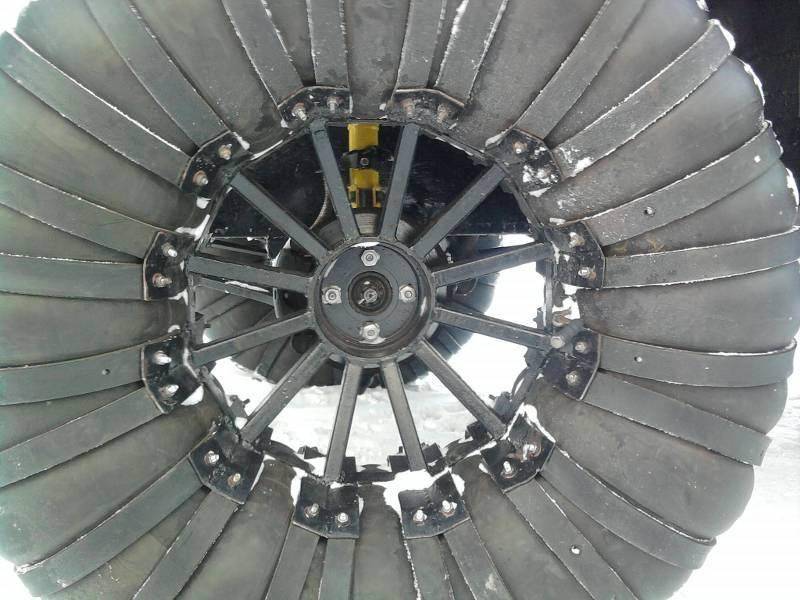

После этого собирается специальный каркас, на который и одевается камера и шина.
В завершении стоит тщательно осмотреть результат работы, особенно места, где осуществлялись порезы. Осмотр производится на предмет глубоких порезов и серьёзных дефектов

Отдельно стоит обратить внимание на внутреннюю поверхность, где сквозные порезы будут более заметны.
Всё! Колёса можно устанавливать на транспортное средство и ехать покорять распутицу.

Рекомендуем:

Замена подшипника ступицы переднего колеса — пошаговая инструкция

Ходовая часть

Конструктором была создана превосходная ходовая

Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну

Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Преимущества и недостатки

Планируя изготовить самодельные автомобильные колёса низкого давления, можно существенно сэкономить и получить при этом ряд преимуществ. Далеко не один завод выпускает готовые вездеходные покрышки, но их стоимость очень высокая.

К сильным сторонам самодельных ободрышей можно отнести:

  • Низкая стоимость. Затраты минимальные, поскольку можно использовать любые старые покрышки.
  • Превосходное сцепление. Для преодоления сложнейших участков это незаменимая вещь.
  • Сравнительно небольшой вес. Даже если поставить колёса на обычную легковушку, мощности двигателя хватит для вращения этих шин.
  • Способность преодолевать песок, мягкий грунт, снежные заносы.
  • Возможность регулировать давление в зависимости от целей и условий эксплуатации.
  • Никого вреда для грунта, что позволяет использовать ободрыши даже в условиях распаханного и засеянного грунта.

Но тут есть и свои недостатки, которые важно учитывать. Главные минусы здесь такие:

  • эти шины непригодны для эксплуатации по асфальту и бетону, поскольку они быстро износятся;
  • легковые машины заметно теряют устойчивость;
  • ездить на скорости более 60 км/час нельзя и опасно;
  • нельзя выполнять резкие развороты и манёвры;
  • ободрыши нагружают подвеску, детали трансмиссии, быстрее их изнашивания;
  • проколоть такие покрышки намного легче;
  • требуется переоформление авто, поскольку теперь это вездеход.

Насколько эти недостатки существенные, каждый решает для себя сам.

Вездеход из маленькой машины – ОКА или первые ВАЗы

Одним из лучших способов создания настоящих самодельных вездеходов является использование существующей разработки. Так вам не придется создавать идею для рамы, салона, органов управления – все уже имеется под рукой. Если вы хотите сделать колесный транспорт с огромной проходимостью, следует провести такие серьезные трансформации в технической части:

  • полностью выбросить ходовую часть взятой старой машинки, установить мощные пружины и длинноходные подвески;
  • найти большие колеса (можно воспользоваться готовыми решениями для больших внедорожников);
  • своими руками заменить двигатель и коробку передач, желательно использовать раздатку для полного привода;
  • собрать все это счастье и провести испытания, не забыв снять их на видео.

Звучит все достаточно просто, но на деле создать такой внедорожник будет крайне сложно. Особенно интересно проводить испытания. В сети можно найти много фото таких машин, но далеко не все оказываются удачными. На момент испытаний рекомендуется ограничить скорость пределом в 30 километров в час. Хорошо брать маленькие машинки для производства самодельного вездехода, ведь база выходит очень короткой, что хорошо сказывается на проходимости.

Самодельные диски и шины

Прежде всего, необходимо выбрать исходный материал, на основе которого будут делаться подобные покрышки. Лучше всего, если основой конструкции станут шины с авиационного транспорта — они выполнены из резины повышенной прочности и самого наилучшего качества. Также подойдут покрышки от сельскохозяйственной техники или промышленных вездеходов.

Каждая шина состоит из нескольких взаимосвязанных элементов. Для изготовления ШНД необходимо снять избыточную резину с протектора и боковых поверхностей, а с внутренней части — удалить посадочные сердечники. При необходимости, можно убрать даже прорезиненную часть кордовой основы, но сделать это достаточно сложно, не затронув близлежащий слой. Итак, главная задача — это облегчить покрышки и сделать такими, что они будут позволять автомобилю передвигаться по сложным участкам местности и слабонесущим грунтам.

Процедура изготовления включает в себя несколько этапов:

  1. Чистим, моем и сушим заготовку. Размечаем маркером узоры нового протектора (места надрезов).
  2. Прорезаем резину по внутреннему периметру окружности, чтобы выдрать всю лишнюю проволоку.
  3. После этого вырезаем небольшие «окошки».
  4. Сквозь отверстия видим проволоку, которую поддеваем с помощью подручных инструментов.
  5. Фиксируем покрышку и цепляем проволоку к лебедке.

  6. С помощью лебедки вытягиваем всю проволоку.
  7. Подрезаем периметр окружности чуть ниже корда и фиксируем с помощью клещей.
  8. Отрываем лишнюю резину с помощью лебедки.
  9. Оттянутый кусок резины подрезаем с помощью ножа.
  10. С поверхности шины (протекторов и боковин) снимаем основную часть материала, слой за слоем, пока шина не будет представлена исключительно первоначальным каркасом.
  11. Зачищаем поверхности с помощью наждачной бумаги.
  12. Собираем каркас. К диску привариваем металлические трубки (пластины) и свариваем их между собой с помощью аналогичных трубок соответствующего размера.
  13. Тщательно отшлифовываем полученную заготовку, чтобы камера колеса не повредилась об острые фрагменты, оставшиеся после сварки.
  14. Натягиваем камеру на диск и подкачиваем шину. В результате, получаем готовую конструкция колеса, которую можно использовать для заранее определенных целей.
  15. Пришло время «одеть» получившиеся колеса на транспорт и испытать на ходу.

Самоделки и сирийники на необычных колёсах

Примеры заводских транспортных средств и изделий, произведённых народными умельцами, в конструкции которых используются ШНД.

  1. Промышленные:

    • Миниболотоход КИТ TM06.
  2. Вездеход-амфибия Тигр XBH 8X8.
  3. Внедорожник ТРЭКОЛ.
  4. Самодельные:

    • Снегоболотоход XPEN.
  5. Лёгкий каракат 4WD.
  6. Мотовездеход MVH.

Как видим, снегоходы, болотоходы, каракаты и квадроциклы не могут обойтись без ШНД, особая конструкция которых позволяет с легкостью перемещаться по заболоченной или заснеженной поверхности. На мотовездеходах и кроссовых мотоциклах также достаточно часто устанавливаются подобные покрышки. Благодаря им, мотовездеходы быстрее и эффективнее проходят пересеченную местность.

Общий курс

То, что на спущенных шинах автомобиль становится более проходимым на слабонесущих грунтах, дело известное, вот только обычные автомобили и обычные шины для этого все же подходят мало. Ездить же на специальной колесной технике в таких условиях люди пытаются давно и с разным подходом. Казалось бы, главное условие здесь несложное — обеспечить минимальное давление на грунт при увеличенной площади контакта. Так не проваливаешься, а заодно не вредишь поверхностному слою. И в этом есть особенность конструкции — машины выглядят великанами, а воздействие на окружающую среду незначительное. Но такая техника становится узкоспециализированной, не многофункциональной.

Долго серийных доступных машин для этих целей не было, поэтому умельцы из народа обходились подручными средствами. Брали части мотоциклов и автомобилей, что-то из них сооружали, а в качестве колес использовали надутые камеры от грузовиков. Чтобы такие «бублики» удержать в нужном объеме и укрепить, перетягивали их чем-нибудь, заодно получая некий «протектор». На таких пневмокатках можно не только ездить, но и плавать — воздушного объема колес хватает, чтобы удерживать машину на воде. Но обычная камера — это ненадежно, проколы и порезы неизбежны даже при малом давлении на грунт.

И вот с 90-х годов тема постепенно стала превращаться в некую индустрию: появились производители специальных шин и колес, а постройкой снегоболотоходов кроме частных конструкторов занялись и специализированные фирмы. Такие вездеходы пошли и штучно, и мелкосерийно, хотя все со своими индивидуальностями, а в постройке машин задействовали готовые заводские элементы — кузова, рамы, двигатели, мосты.

Одним из распространенных «поставщиков» таких элементов стал УАЗ, но его многие компоненты требовали доработки, в первую очередь связанные с необходимостью адаптировать базовое шасси к столь «масштабному» движителю. С такими колесами, чей диаметр почти полтора метра, вопрос клиренса как бы и не стоит, зато однозначно надо увеличивать передаточное отношение в агрегатах трансмиссии. Тут использовались решения, подсказанные уже готовыми заводскими узлами. Например, традиционные мосты УАЗ с «гражданским» редуктором комбинировали с колесными редукторами от «военных» мостов, таким образом добиваясь двойного увеличения тяги. Но стандартные бортовые редукторы УАЗ не во всех случаях устраивали. Стали делать оригинальные колесные редукторы, с еще большим передаточным и к тому же с наружным зацеплением, что дополнительно увеличивало клиренс и заодно решало вопрос подвода карданных валов без критических углов.

Кроме УАЗа в разных кузовных исполнениях, в битву за «рыхлые» просторы были вовлечены и «Нивы», и «Газели», а в качестве «передаточного отношения» не редко использовали и тракторные портальные мосты. Есть и другие «тяжелые» примеры, когда мосты, карданные валы и раздаточные коробки применялись от армейского грузовика ГАЗ-66. Именно такая схема принадлежит вездеходам, созданным в России по заказу VW, когда кузов пикапа Amarok вместе с двигателем, коробкой и рамой скрестили с трансмиссионными агрегатами знаменитой «шишиги». При этом весь этот рекламный проект, понятное дело, создавался отнюдь не в честь российской техники.

Надо ли говорить, что при создании таких машин много связано с переделкой и доработкой рамы, подвески, рулевого, тормозов, самого кузова, дело доходит до трехосных и даже четырехосных схем, хотя в основном делают более практичные двухосные. А уж по части допоснащения ограничений и вовсе никаких — тут полный простор для творчества в зависимости от «капризов». Но все завязано на главной опорной силе — специальных колесах на шинах сверхнизкого давления (0,2-0,7 кг/см).

Сейчас в основном распространены два типа пневмокатков, которые производятся в России. Одни из них относят к наиболее универсальным: они бескамерные, широкие и с «умеренным» протектором из невысоких шашечек (до 2 см), которые предохраняют шины от повреждений, а также придают им сцепные свойства на грунтах и «гребные» в воде. Другие шины камерные и более «внедорожные»: они поуже, пожестче и у них более развитый рисунок «грязевого» протектора.

Конструктивно можно предусмотреть замену одного типа колес на другой, и даже на стандартные в случае транспортировки по дорогам общего пользования. Или как сделали по примеру все тех же «VW Amarok-ГАЗ-66», где с учетом разных условий движения (снег и обычные направления) ставили пневмокатки сверхнизкого давления или колеса с внедорожными шинами от БТР (модель К-58 с размером в дюймах 44х13-18).

С чего начать?

Для начала следует решить, в соответствии со своими потребностями, какого типа вездеход вы собираетесь построить. Тут все зависит от конкретных условий и личного желания, поэтому что-то посоветовать трудно. Единственно, если у вас нет никакого опыта работы с гусеничными механизмами, пожалуй, стоит начать с простого пневматика.

Далее определяемся с условиями эксплуатации, вместимостью и грузоподъемностью и, исходя из этих данных, намечаем общую концепцию будущей машины. После можно переходить к эскизному проекту вездехода, на котором в общих чертах намечается компоновка и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

Изготовление резины низкого давления – все совсем несложно

Основой самодельных ШНД обычно становятся покрышки от промышленных вездеходов, авиационного транспорта либо автотехники, используемой в сельском хозяйстве. Эти шины производят из высококачественного сырья очень высокой прочности.

Резина от промышленного вездехода

С выбранной резиновой заготовки следует удалить «лишнюю» резину (с боковых поверхностей и с протектора), а также посадочные сердечники внутри покрышек. Мы подготовили для вас подробное видео, которое поможет вам изготовить самодельные ШНД. Схема выполнения работ следующая:

  1. Заготовка (например, покрышка с авиатехники) очищается, тщательно отмывается от загрязнений, а затем просушивается.
  2. На шину наносим рисунок нового протектора, используя для этих целей маркер.
  3. Удаляем ненужную проволоку из покрышки: по периметру окружности внутри шины прорезаем резину по нанесенным меткам, делаем маленькие окошки, используя подручные средства, вынимаем через них проволоку. Чтобы процесс не вызвал у вас проблем, нужно надежно зафиксировать нашу будущую ШНД. После этого вытянуть всю лишнюю проволоку при помощи лебедки будет действительно просто.
  4. Немного ниже корда подрезаем периметр окружности заготовки, захватываем клещами кусок резины и оттягиваем ее. На этом этапе также желательно использовать лебедку. Оттянутый резиновый кусок обрезаем ножом.

Изготовление ШНД из покрышки авиатехники

Теперь нужно удалить базовую часть материала на поверхности покрышки до начального каркаса, зачистить его наждачкой, приварить пластины или трубки из металла к диску и натянуть на него камеру. На этом изготовление ШНД завершено! Перед вами готовая колесная конструкция, которую можно смело ставить на автомобиль.

Главная →

Устройство → Ходовая часть → Шины →

Делаем пневмоход своими руками из мотоблока

Выбор двигателя для пневмохода

Очень часто отсутствие достаточного объема финансирования приводит к ограничениям при выборе двигателя, следовательно, приходится использовать то, что имеется в наличии. Это, как правило, бывают двух – или четырехтактные мотоциклетные двигатели, а также используют старые автомобильные силовые установки, но значительно реже. Если же все-таки есть в наличии лишние деньги и при выборе двигателя можно не задумываться об их количестве, то можно использовать такие рекомендации:

Четырехтактные моторы имеют ряд преимуществ перед двухтактными аналогами, поэтому многие конструкторы используют именно их. Для примера можно взять оппозитные двигатели от тяжелых мотоциклов. В таких устройствах можно также использовать мотор от автомобиля, который больше всего подходит для установки его на гусеничный вездеход самоделкин

Такой двигатель имеет достаточный крутящий момент, а также надежен при использовании и у него есть (что немаловажно) хорошее соотношение цена к требуемым характеристикам. Какой тип движка использовать – дизельный или карбюраторный – это будет Ваше решение

И у той, и у другой схемы есть свои достоинства и недостатки. Для примера, дизель более экономичный, чем бензиновый двигатель, хотя в условиях сильных морозов, может быть тяжело стабильно запускать его и заставить также стабильно работать, не применяя дополнительное оборудование (предпусковой обогреватель). (Что можно сказать и о бензиновых моторах, но в гораздо меньшей степени).

Конструкция колес пневмохода

Конструкторы вездеходной техники во многих случаях используют самодельные колеса низкого давления.


Что же такого необычного в шинах для пневмохлда? Они обладают сравнительно небольшим весом, высокой эластичностью и давлением на грунт в небольших пределах. Такие характеристики наряду с большим радиусом качения обеспечивают вездеходу хорошую проходимость вместе с экономичностью.

Заводские колеса НД

Объем камер определяет для конструкции хорошую плавучесть, что является дополнительным плюсом для проходимости. А если использовать пенопласт для заполнения пространства внутри диска, то вездеход будет более устойчив на воде и также будет заметное снижение налипания снега или грязи.


Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей. Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.

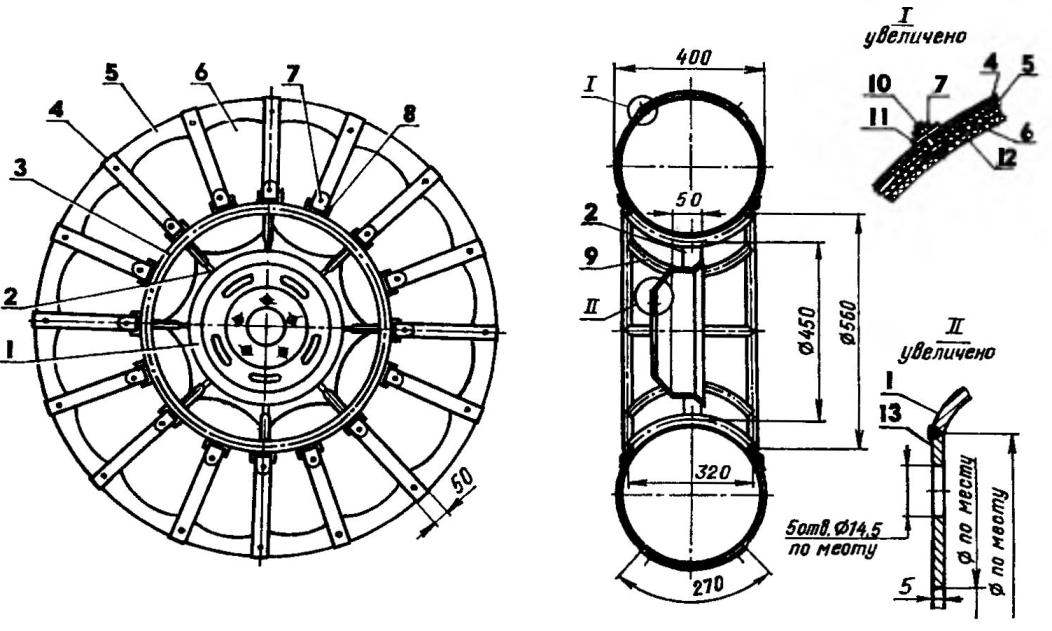

Шины для вездеходов на пневматиках изготавливают умельцы сами, используя четыре основных принципа:

  1. Первый — 2 диска из листового металла с перемычками между ними крепятся на втулку, после чего нужно одеть камеру, которую фиксируют отрезками транспортерной ленты. Иногда камеры можно использовать протектор из другой камеры.
  2. Второй — закрепить один диск на втулке, и еще после этогок нему прикрепить перемычки, а к ним приварить или приклепать боковые кольца.
  3. Третий — схема схожа с предыдущим принципом построения, только для центрального диска используется спица из листового металла или трубы.
  4. По четвертому принципу на втулке монтируют два диска наподобие дисков колеса от мотороллера (разъемное колесо).

Тут, пожалуй, можно и закончить. Из множества вариантов можно выбрать один который больше по душе. Необходимо лишь определить назначение готовой машины и вперед, за дело!

Любой мужчина, проживающий круглый год в сельской местности, не раз задумывался о приобретении вездеход. Особенно он полезен рыбакам, охотникам, так как его характеристики позволяют преодолевать практически любые препятствия в виде ям, бездорожья, весенней распутицы и гололеда. Вам потребуется минимальное количество средств и времени – вы вполне сможете сделать раму и колеса для пневмохода на мотоблок своими руками!

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

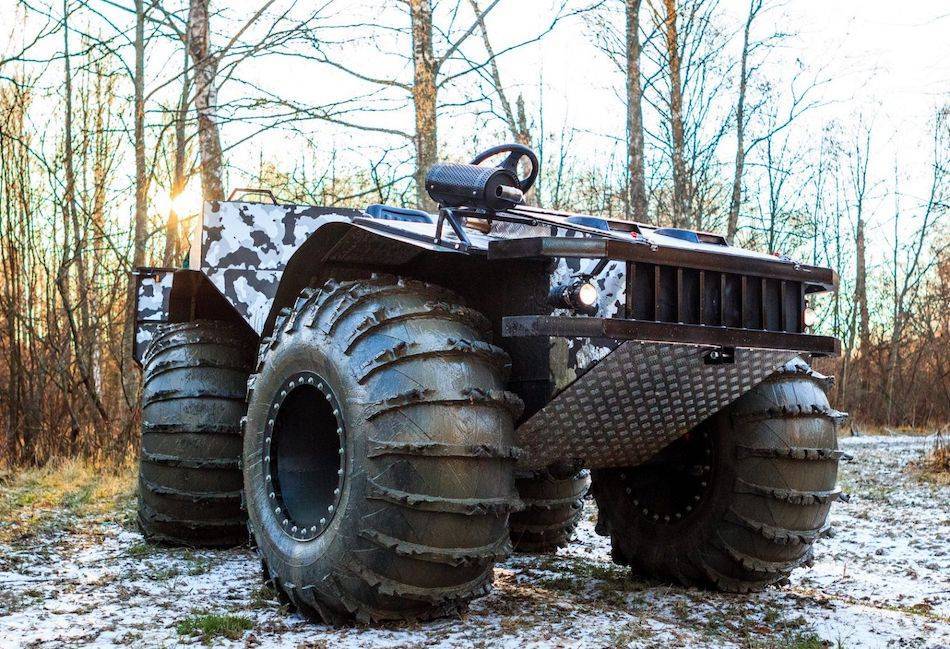

Самый популярный вариант — автомобиль на шинах с низким давлением

От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;
Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Как сделать вездеход своими руками из мотоблока

Как сделать вездеход своими руками из мотоблока рассмотрим на примере легкого вездехода, который называется каракат или просто пневматик. Его оснащают большими камерами, что повышает проходимость в условиях сильного бездорожья. С точки зрения конструкции такие легкие вездеходы, сделанные своими руками очень просты в изготовлении, поскольку не имеют сложную техническую базу. Благодаря этому они получили признание у многих домашних умельцев.

Как сделать вездеход своими руками из мотоблока и обрести неприхотливого и надежного помощника в хозяйстве? Для этого выделим главные этапы в создании конструкции чудо-вездехода.

Этап 1. Выбираем основу для будущего вездехода. Возможно использование рамы от мотоцикла ИЖ или УРАЛ и любых других деталей, которые есть под рукой. Большей маневренностью обладает вездеход из ИЖа, поэтому он более востребован при пересечении неровных местностей — склоны и овраги.
Этап 2. Изготавливаем задний мост и подвеску. Для этого соединяем между собой используемые лонжероны подкосом, специальной стойкой и рулевой втулкой. В результате получаем независимую переднюю и заднюю подвески

Такую подвеску очень важно выполнять для всех типов легких вездеходов. При прохождении неровной местности именно она будет обеспечивать самоходу мягкость и маневренность.

Использование самодельного вездехода

Также давайте рассмотрим возможности использования легкого вездехода. Обычно в народе легкие вездеходы называют пневматиками, из-за установленных колес низкого давления. Эти машины просто незаменимы в условиях грязи, болотистых местностей, русел рек. Они обладают хорошей плавучестью и легко форсируют небольшие водные преграды.

Также пневматики используются для поездок на охоту или рыбалку, когда надо преодолеть большое расстояние. Обычно такой вездеход способен развивать скорость до 75 км/ч. В условиях отсутствия дорог это вполне достаточно.

Общее знакомство

Самодельный вездеход.

Уменьшение давления внутри покрышек позволяет достигнуть высокой проходимости транспортных средств. Указанные автошины образуют большие пятна контакта авторезины с любым дорожным покрытием. Распределение веса болотохода на 3, 4 либо больше пятен контакта позволяет снизить общую нагрузку на грунт, делает технику более легкой. Колесные вездеходы сохраняют жесткость своей конструкции и при этом во время перемещения не деформируют верхний слой почвы — это позволяет им перемещаться практически по любой местности.

По конструктивным особенностям разделяют такие виды колесных вездеходов, оснащенных шинами низкого давления:

  1. Каракат оборудованный полным приводом. Для его изготовления используются элементы трансмиссии и ходовой части легковых авто. Изделие оснащено полным приводом, раздаточной коробкой. Может преодолевать болото, в нижней части конструкция оборудована лодкой, придающей изделию плавучести.
  2. Трицикл. Основой конструкции указанного изделия может служить мотоцикл ИЖ Планета 3.
  3. Мотовездеход. Для ходовой части изделия используют элементы автомобилей, передняя часть корпуса изготавливается с элементов мотоциклов. Каркас техники выполняется с применением металлических уголков, швеллеров, труб и так далее.
  4. Вездеходы и болотоходы выполненные на основе легковых машин либо квадроциклов. При их изготовлении используются готовые транспортные средства, ходовая часть которых дооборудуется специальными элементами, также может усовершенствоваться трансмиссия. Указанный транспорт оснащен автошинами низкого давления.

Автошины низкого давления похожи на большие резиновые подушки, удерживающие всю конструкцию вездехода. По конструктивным особенностям они делятся таким образом:

  1. Арочные. Имеют увеличенный размер по сравнению с обычными автопокрышками в пять раз. Их устанавливают на ведущий привод.
  2. Широкопрофильные. Отличаются конструкцией овальной формы, часто применяются для грузоподъемного транспорта. Плотность воздуха внутри указанных шин ниже, чем в обычных изделиях в два раза.
  3. Тороидные. Выполняются в камерном и бескамерном варианте.
  4. Пневмокатковые. Ребра жесткости таких автошин усилены, изделия также дооборудованы грунтовыми зацепами.

Цена указанных автопокрышек заводского производства довольно высокая, поэтому многие умельцы изготавливают автошины с низким давлением собственными руками.

Рекомендуем посмотреть видео о самодельных вездеходах низкого давления:

https://youtube.com/watch?v=Y1YdmEdGlUE

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
