Ступица переднего колеса – проблемы и их устранение

Особенности ремонта ступиц на конкретных марках авто

Несмотря на схожесть проведения ремонтных работ на различных марках автомобилей, в ряде случаев всё-таки присутствуют определённые нюансы и хитрости, знакомые лишь профессионалам с большим опытом работы:

Если рассмотреть такой автомобиль, как ВАЗ 2109, то следует помнить, что у этой достаточно старой модели стоят не дисковые, а барабанные тормоза, которые необходимо демонтировать в полном объёме перед ремонтом. После этого вместо гайки для демонтажа ступицы необходимо снять вал ШРУСа целиком, а для этого нужно открутить болт и отсоединить наконечник рулевого управления от стойки, ведущей к элементам подвески.

Далее ступица демонтируется как описано выше. Для удобства её извлечения в редких случаях мастера не снимают барабан, а используют его в качестве опоры для снятия подшипника.

Конечно, такой способ менее результативный, так как полностью пропадает возможность обследования, чистки и ремонта тормозного барабана.

Замена ступицы на «Шевроле Нива». Несмотря на наличие тормозных дисков, так как модель является более современной, в данном внедорожнике ступица нередко выходит из строя вместе с шаровыми наконечниками. А если это произошло, то нужно также осуществить регулировку сход-развала, чтобы автомобиль ехал по дороге прямолинейно, без отклонений в сторону.

Автолюбитель должен тщательно следить за хвостовиком рулевого управления во время извлечения ступицы. Если деталь потянула за собой этот элемент, и он тронулся с посадочного места, то возможна достаточно большая утечка масла, что приведёт к нарушениям во время управления автомобилем.

Процедура замены шпилек очень схожа с аналогичной на ступицу переднего колеса «Форд Фокус 2», и водителю нужно лишь выкрутить её из посадочного гнезда, предварительно дав ей раскиснуть под действием проникающей смазки. Главное здесь, что шпильки по одной менять нельзя, и демонтажу подлежит весь комплект из 5 штук.

Регулировка сход-развала
Важно!
Все указанные работы требуют достаточно долгого процесса. Выполнять их лучше, когда автомобиль подвешен на подъёмнике или хотя бы при наличии смотровой ямы

Использование обычного домкрата, как правило, не обеспечивает комфортного доступа ко всем элементам подвески автомобиля.

Замена ступицы переднего колеса – достаточно простое занятие даже для новичков при наличии соответствующей инструкции и инструментов

Однако, учитывая важность данного элемента, который напрямую связан с безопасностью в управлении ТС, водителю всё-таки следует обратиться к профессионалам

Причины поломки деталей ступицы

Самая ненадежная деталь, которая подвержена износу и поломке — подшипник ступицы. Это единственная подвижная деталь, износостойкость которой обеспечивается за счет высокого качества материала и смазки. Благодаря этому в штатном режиме эксплуатации он служит до отметки 100 тысяч километров пробега и более.

С учетом состояния наших дорог, этот срок эксплуатации может резко сократиться. Это происходит по следующим причинам:

  • Удары из-за попадания колеса в ямы на высокой скорости. Возникающие при этом динамические нагрузки в первую очередь воздействуют на подшипники и лишь после них на остальные детали подвески.
  • Потеря или загрязнение смазки. При повреждении пыльников смазка из внутренней части подшипника вымывается, а деталь забивается грязью и требует срочной замены.
  • Неправильная затяжка при замене или обслуживании. Чрезмерно затянутый подшипник перегревается и разрушается. Слабый момент затяжки вызывает люфт и интенсивный износ детали.
  • Ошибки при запрессовке подшипника во время замены. Перекосы и повреждения сильно снижают срок службы детали. Поэтому доверять замену нужно лишь опытным слесарям с хорошей репутацией.

Поломка (деформация) самой ступицы может произойти лишь в результате сильных ударов о края дорожных ям или ДТП.

Чтобы продлить жизнь узла, нужно следить за состоянием пыльников и аккуратно водить машину, объезжая ямы и притормаживая перед ними.

Замена подшипника передней ступицы

Сама
процедура не представляет сложности, но при самостоятельном ремонте проблемы
могут возникнуть из-за нехватки инструментов или отсутствия навыков в работе с
определенной моделью – особенности ремонтных работ зависят от марки и модели
машины.

Снятие подшипника передней ступицы

Замена
подшипника передней ступицы на отечественных машинах и иномарках производится
по-разному. Даже набор инструментов зачастую требуется разный.

Что понадобится для замены

Чтобы
поменять подшипник передней ступицы,понадобится следующий инструмент:

  • набор торцевых головок от «семерки» до 27 номера
    (могут использоваться торцевые ключи);
  • молоток;
  • специальные съемники для снятия и запрессовки
    ступицы;
  • слесарные тиски;
  • фигурная и простая отвертки;
  • пассатижи.

Некоторые
мастера вместо съемников используют молоток, выбивая / забивая запчасть на
посадочное место. Этот метод применим, только если мастер обладает большим
опытом, так как неправильный удар способен повредить элемент и сделать их
непригодными для дальнейшего использования.

Кроме
инструмента понадобятся новая запчасть, стопорные кольца (если старые в хорошем
состоянии, можно устанавливать их), крепежные болты. Чтобы установка нового
подшипника была проведена правильно, рекомендуется использовать наружную обойму
от старого компонента для корректировки.

Способы замены

Выполняется
замена подшипника ступицы переднего колеса несколькими методами. Для переднего
колеса используются два способа.

Первый
способ — без снятия поворотного кулака
.
Удобен тем, что по окончании ремонта не требуется регулировка развал-схождение,
так как не нужно снимать болты развала. Минус метода в том, что
потребуется наличие смотровой ямы. Не у всех любителей есть такие возможности.

Второй
способ — со снятием.
Метод гораздо удобнее, так как после
снятия разборка, выпрессовка и установка проводятся на рабочем столе. Однако в
этом случае происходит нарушение сход-развала. Чтобы этого избежать, следует в
процессе разборки установить метки на крепежных болтах и поворотных кулаках.

Этапы работы

Перед
началом работ необходимо подготовить нужный инструмент и запчасть для замены.
Не рекомендуется покупать дешевую запчасть сомнительного качества, так как
время эксплуатации может оказаться очень коротким.

Замена
производится так:

  1. Демонтируется колесо. Необходимо приподнять
    машину домкратом, снять колесо, убрать защитный колпачок.
  2. Производится развальцовка бурта гайки ступицы.
  3. Снимаются болты тормозного суппорта, диск
    освобождается от суппорта. Последний остается на пружине стойки в
    подвешенном состоянии, снимать его не стоит.
  4. Удаляется фиксирующая гайка ступицы, убирается
    упорная шайба.
  5. Демонтируется обойма наружного элемента.
  6. Ступица стягивается. Если стянуть не получается,
    можно аккуратно простучать ее молотком.

Далее
работы проводятся на верстаке. Убирается обойма внутреннего подшипника,
снимается разрезная втулка. Ступица зажимается в тисках, при этом место
расположения наружного компонента должно находиться сверху.

После
того, как элемент фиксируют, откручивается направляющий болт крепления,
снимается кольцо. Затем извлекается наружный обод

Можно воспользоваться
специальным съемником или осторожно выбить его молотком

Снятие подшипника молотком

Ставим новые запчасти – запрессовка наружных колец (старые
кольца выполнят роль наставок) выполняется с помощью тисков. После того, как кольца будут
установлены, на посадочное место внутреннего подшипника тонким слоем наносится
смазочный материал, затем ставится новая запчасть, стопорное кольцо,
сальник. Сборка осуществляется в обратном порядке.

Прежде
чем приступать к ремонту, следует выяснить особенности конкретной машины. Если
же опыта для самостоятельного проведения работ недостаточно, лучше обратиться в
профессиональный автосервис.

Замена ступицы – дело важное

Если не предпринимать никаких действий, то возможны весьма печальные последствия, ведь неисправная ступица не может удерживать болты, которые фиксируют колеса автомобиля.
Поэтому на большой скорости колесо может просто-напросто отлететь.

Снятие старой ступицы

Для выполнения работ потребуются следующие инструменты:

  • два гаечных ключа «на 17»;
  • универсальный ключ, предназначенный для снятия колеса;
  • набор головок;
  • гаечный ключ «на 22»;
  • съемник шаровых опор;
  • домкрат.

Начиная работу, прежде всего, под автомобиль устанавливается опора. Также под колеса транспортного средства устанавливаются башмаки для устойчивости.Итак:

Прежде всего, снимается .

  • После этого ослабляется зажимной болт, который фиксирует гайку крепления ступицы от отвинчивания, потом отвинчивается гайка и снимается с оси ступицы. Если имеется упорная шайба, то ее также необходимо снять.
  • С поворотного кулака снимается ступица переднего колеса.

  • Если на поворотном кулаке остается внутреннее кольцо подшипника, то оно снимается с оси ступицы с помощью съемника, после чего снимается уплотнительное кольцо ступицы.
  • Проверяется состояние цапфы поворотного кулака. Если есть необходимость, то ее нужно заменить.

Перед установкой новой запасной части потребуется провести несколько процедур, чтобы деталь прослужила долго.Для этого:

  • Из ступицы извлекается внутреннее кольцо наружного подшипника.
  • Затем с задней части ступицы снимается уплотнительное кольцо и извлекается внутреннее кольцо внутреннего .

Ступица устанавливается на соответствующую оправку и с помощью выколотки и молотка выбивается внутреннее кольцо внешнего подшипника.

Установка новой ступицы

Итак:

При помощи наждачной бумаги ступица очищается от смазки и грязи, зашлифовываются заусенцы на ступице. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа.
Если обнаруживаются дефекты, то ступицы придется менять.

  • Берется новая ступица. Перед сборкой на внешнее кольцо подшипника, а также на сопрягаемую поверхность ступицы наносится тонкий слой смазки.
    Также смазываются беговые дорожки внутреннего кольца.
  • Затем новая ступица устанавливается на оправку.

В ступицу устанавливается наружное кольцо внутреннего подшипника. С помощью трубчатой оправки, которая опирается на внешнее кольцо подшипника и пресса, кольцо подшипника запрессовывается в ступицу до упора.

  • После этого ступицу переворачивается и аналогичным образом наружное кольцо внешнего подшипника запрессовывается в ступицу.
  • Устанавливается внутреннее кольцо внутреннего подшипника. Уплотнительное кольцо устанавливается на заднюю часть ступицы рабочими кромками к подшипнику. Подшипники заполняются смазкой, которая составляет две трети общего объема смазки, потом устанавливается внутреннее кольцо внешнего подшипника.

Только после вышеописанных процедур можно устанавливать ступицу на ее законное место:

  • Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  • Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  • Завинчивается гайка фиксации ступицы, запрессовываются внутренние кольца подшипника на цапфу поворотного кулака.
  • После того, как ступица будет установлена, регулируется осевой люфт подшипника ступица.
  • После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  • Затем на цапфу поворотного кулака устанавливается пружина.
  • На ступицу устанавливается защитный колпачок со смазкой.
  • После этого устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Процесс замены ступицы переднего колеса не занимает много времени, не требует особого опыта. Достаточно просто изучить конструкцию ступицы, посмотреть соответствующее видео и фото – материалы, прочитать необходимые пособия по ее снятию, замене, установке и можно выполнять процедуру своими руками.
Пошаговая инструкция по самостоятельной замене позволит не только сэкономить средства, но и огородит семейный бюджет от непредвиденных трат (ведь цена на услуги подобного рода в автомастерских высокая).

Обслуживание, регулировка

Ступичные узлы автомобилей последних поколений имеют необслуживаемую конструкцию. Они должны отработать срок, заявленный производителем, затем изношенные детали меняют на новые. Однако в ступицах применяют грязе- и пылезащитные компоненты, повреждение которых может стать причиной отказа всего узла. При эксплуатации автомобиля необходимо периодически проверять и обслуживать пыльники, уплотняющие манжеты, менять смазку внешних элементов.

Подвеска на старых автомобилях предполагала возможность регулировки зазоров в подшипниках. Это возможно благодаря двум разнонаправленным коническим подшипникам. Их надевают на общую ось и зажимают специальной гайкой с прорезями под шплинт. Порядок регулировки:

  1. Вывешивают нужное колесо, поднимая автомобиль домкратом или на подъёмнике. Принимают меры для предотвращения падения или перемещения машины во время работы.
  2. Снимают пылезащитный колпачок. Для этого в место его соприкосновения со ступицей вставляют плоскую массивную отвёртку или монтировку, аккуратно постукивая молотком, сбивают защиту.
  3. Извлекают шплинт из стопорного отверстия.
  4. Закручивая гайку по часовой стрелке, затягивают подшипник. Затем на 45-90 ° отворачивают крепёж в обратную сторону.
  5. Проверяют биение колеса и лёгкость вращения. Если оно крутится равномерно, без заеданий и не болтается, гайку фиксируют, устанавливая новый шплинт.
  6. Добавляют немного свежей смазки, устанавливают пылезащитный колпачок и опускают автомобиль.

Если в ступичном подшипнике образовался зазор – это признак начала его интенсивного износа. В этом случае регулировка будет временной мерой, чтобы продлить срок эксплуатации автомобиля до плановой замены детали.

Неисправная ступица обязательно подлежит ремонту. Сделать это можно в сервисной мастерской либо самостоятельно в гараже. В последнем случае понадобится набор инструментов для демонтажа узла и массивный рабочий стол с тисками для выпрессовки/запрессовки деталей. Тем, кто будет впервые менять подшипник ступицы помогут фото или видеоматериалы процесса замены.

Для каждой модели автомобиля процедура ремонта индивидуальна. Но в общем случае необходимо демонтировать подшипниковый узел, отделив его от деталей подвески. В снятом положении будет удобно выпрессовывать внутреннюю и внешнюю обоймы. Но, если демонтировать старый подшипник можно, применяя тяжёлый молоток, новый нужно устанавливать аккуратно, чтобы не повредить защитные уплотнения, сепараторы. Любая поспешность или неточность могут привести к быстрому отказу отремонтированного узла.

Поломка ступицы – неисправность, с которой эксплуатация автомобиля недопустима. Лучше вовремя отремонтировать подшипниковый узел, чем потом тратить деньги на восстановление всей подвески.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы.

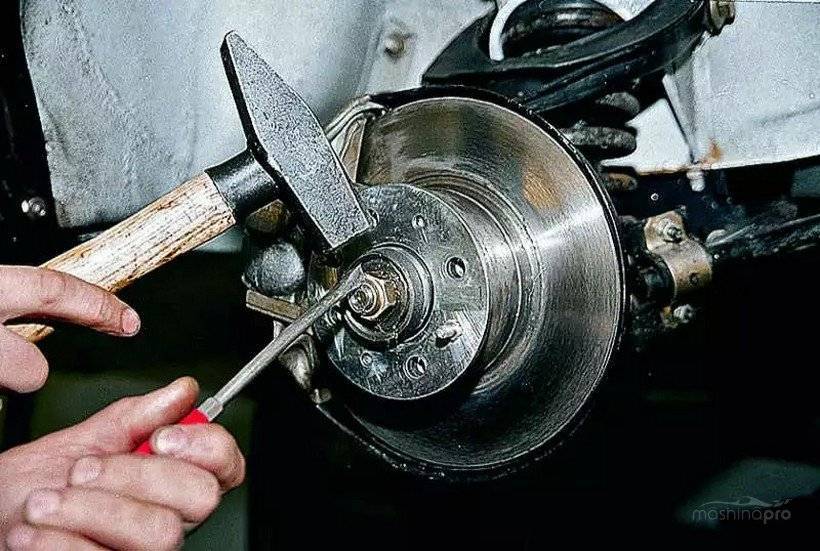

2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах.

3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его.

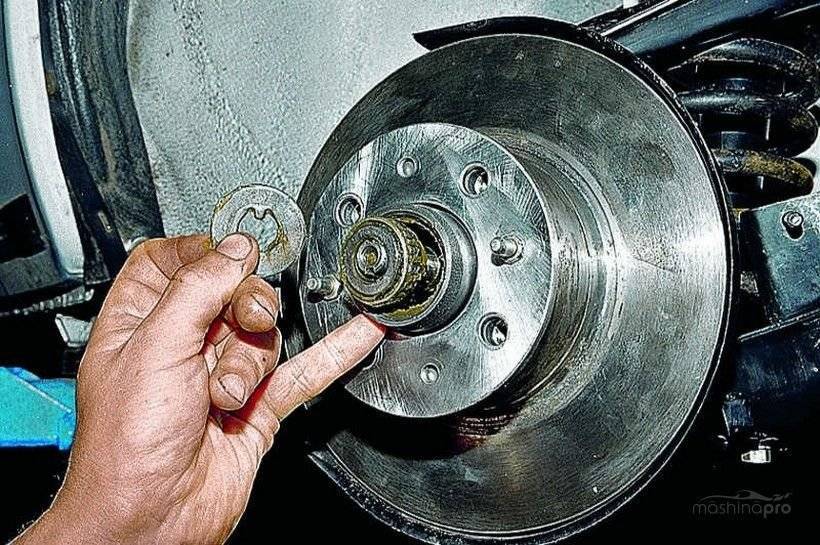

9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.)
11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину
12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.


13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника.
14. Щипцами снимите стопорное кольцо.
15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.
Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…
18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.


20. Установите грязезащитное кольцо и заверните его на ступице.


21. Очистите, смажьте внутреннюю поверхность поворотного кулака.
22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо.


Поставьте стопорное кольцо.
23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Если при эксплуатации автомобиля выявляются проблемы с ходовой частью, это повод принимать срочные меры по устранению неисправности. Поломка подвески может привести к непредсказуемым последствиям, вплоть до несчастного случая.
В этом смысле передняя ступица является очень важным узлом в автомобиле, требующим особого внимания.

Процедура замены

Некоторым автолюбителям достаточно взглянуть на видео и понять, как самому заменить подобный элемент.

На практике ничего сложного в замене ступичного подшипника нет. Но основные проблемы у автомобилистов возникают именно из-за отсутствия специального инструмента, либо по причине дефицита опыта в проведении подобных операций. Также существуют отличия по замене на разных марках и моделях авто. Потому рассчитывать на универсальную инструкцию для всех машин не стоит. Лучше заглянуть в руководство по эксплуатации и разобраться, как меняется подшипник передней ступицы конкретно в случае с вашим транспортным средством.

В случае с отечественными машинами и иномарками замена имеет свои тонкости и нюансы. Порой требуется использовать даже разные наборы инструментов.

В большинстве случаев вам не обойтись без:

Монтаж детали для ремонта и замены

Замена передней ступицы при достаточной квалификации не представляет труда. Для этого нужно изучить ее устройство и последовательность выполнения работ. Затем нужно приготовить следующие инструменты:

  • домкрат для подъема автомобиля;
  • набор различных головок;
  • гаечные ключи на «17» и на «22»;
  • специальный съемник, которым снимаются шаровые опоры;
  • ключ универсального назначения для откручивания колеса.

Для безопасности выполнения работы под автомобиль устанавливается жесткая и надежная опора, а колеса фиксируются башмаками во избежание качения.
Такие же меры предполагает и замена задней ступицы. Снятие передней ступицы ВАЗ 2110 осуществляется в следующем порядке.

Выколоткой или отверткой убирается защитный пластиковый колпак, закрывающий подшипники в центре. Если он имеет повреждения, нужно будет поставить новый.
С помощью зубила выпрямляется буртик гайки подшипника.
С помощью ручного тормоза и башмаков осуществляется фиксация автомобиля. Также нужно включить первую передачу.
Гайка ослабляется при использовании прочной головки на «30».
Ослабляются гайки колеса.
Оба передних колеса вывешиваются с помощью домкратов или подъемника с соблюдением мер безопасности, описанных выше

Важно подвесить оба колеса, так как в противном случае поперечный стабилизатор не позволит снять ступицу.
Снимаем колесо и тормозной суппорт, который крепится болтами на задней стороне ступицы ВАЗ вместе с колодками, и убираем его в сторону так, чтобы не повредить шланг. При наличии антиблокировочной системы снимается датчик ABS.

Подшипник ступицы — основной элемент колеса. Именно он позволяет колесу вращаться. На него приходятся очень высокие нагрузки и как любая деталь он выходит из строя. Это «живучий» элемент автомобиля но и он имеет ресурс.

Биение колеса при езде на малой, большой скорости и при торможении

Разберемся теперь, почему бьет переднее колесо при езде. Можно разбить все движение машины на три основных режима:

  • на небольшой скорости;
  • на значительной скорости;
  • во время торможения.

1. На малой скорости колесо может бить по нескольким причинам. Выделим самые существенные из них, а именно:

  • появление на шине неровностей, шишек и выпуклостей;
  • внутренний износ покрышки;
  • всевозможные дефекты диска;
  • неотбалансированное колесо.

2. Если появляется биение колеса при езде на большой скорости, тут явно нарушена балансировка. Например, причиной может стать налипшая на колесо грязь. Ситуация вполне частая после передвижения по грунтовым дорогам. Похожий эффект создает налипший на колесо лед и снег. Также биение может быть спровоцировано окатышами, появившимися внутри шины.

3. При торможении возникновение биения может быть обусловлено такими обстоятельствами:

  • отсутствием балансировки колес;
  • поломкой подшипника;
  • деформацией тормозных дисков.

Биение колес спереди проявляется в большей мере. Стоит подчеркнуть, что эксплуатировать автомобиль с биением на колесах опасно. Это не только неприятная вибрация, но и преждевременный износ дисков, покрышек и деталей подвески. А это, в свою очередь, чревато потерей устойчивости транспортного средства, что может спровоцировать аварию.

Биение колес на задней оси меньше влияет на надежность управления автомобилем. Нередко возникает вопрос: «Нужно ли проводить балансировку задник колес?» Несомненно, нужно! Наличие дисбаланса, независимо от места установки, вызывает быстрый износ шин. Биение задних колес также способно натворить немало бед. Самое главное последствие – сокращение срока службы диска и деталей подвески

А потому нужно уделить внимание и задним колесам.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы.
Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

  • Специальный съемник, чтобы осуществить съем подшипника;
  • Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
  • Головка на 30, оснащенная качественным воротком;
  • Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
