Стучит распредвал: что делать?

В дизеле застучали шатуны или коленвал

Стук шатунов является признаком серьезной поломки, которая означает необходимость капитального ремонта дизельного мотора. Такой «шатунный стук» дизеля отличается от аналогичной неисправности бензинового мотора.

Поршни в дизельных агрегатах во время совершения возвратно-поступательного движения почти вплотную приближаются к ГБЦ. Появление стука означает, что произошло увеличение зазора в шатунной шейке коленчатого вала, в результате чего верх поршня слегка «утыкается» в головку блока цилиндров. Второй причиной стука может быть раскрутившаяся гайка шатуна. По своей природе звук напоминает глухие металлические удары, которые также возникают при неправильно выставленном ремне ГРМ, который проскочил на один «зуб».

Диагностировать неисправность путем поочередного отключения питания на каждый цилиндр (применяется при диагностике аналогичных неисправностей на бензиновых агрегатах) не получится. Коленвал все равно будет вращаться, а поршень продолжит касаться ГБЦ. Ездить на дизельном моторе, в котором стучит шатун, категорически запрещено. Автомобиль необходимо доставить в сервис на буксире или эвакуаторе для расточки коленвала, замены вкладышей и т.д.

Статья в тему: Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Стуки коленвала дизеля наиболее отчетливо проявляются «на холодную», когда моторное масло еще не успело в полной мере добраться до подшипников по масляным каналам. С прогревом проблема немного маскируется, коленвал может стучать менее интенсивно на определенных оборотах. На холодном моторе звук металлический, ритмичный и приглушенный в режиме холостого хода. С набором оборотов ритмичность возрастает, стук становится более звонким.

Застучать коленвал может по причине возникновения слишком больших зазоров, которые появляются в коренных или шатунных подшипниках. Стучать коленчатый вал начинает в результате изношенных шеек и/или вкладышей.

К увеличению зазоров и износу приводит эксплуатация мотора на грязном масле или смазке низкого качества, несвоевременная замена моторного масла в дизеле. Стучать коленчатый вал может после попадания в масло излишнего количества топлива в результате повреждений БЦ или ГБЦ, а также рабочей жидкости из системы охлаждения двигателя.

Также распространенной причиной стука дизеля является засорение масляного фильтра, так как частицы металла и мусор вместе с маслом попадают в подшипники колневала. Исправный фильтрующий элемент хорошо очищает масло, но при снижении пропускной способности открывается клапан и грязное масло свободно идет в двигатель без фильтрации.

Стук коленвала дизельного двигателя может появиться в результате падения давления масла и нехватки смазки, которая подается к подшипникам. К такой неисправности может привести неправильная работа маслонасоса системы смазки двигателя, забитый масляный фильтр, который конструктивно не имеет клапана для прямой подачи масла в обход фильтрующего элемента.

Стучит распредвал двигателя: причины и способы устранения неисправности

Грамотная работа двигателя внутреннего сгорания – это процесс, который зависит от массы факторов. Немаловажную роль в нем играет распределительный вал, он же распредвал. Его задачей является управление процессом открытия и закрытия клапанов двигателя автомобиля, то есть синхронизация тактов работы мотора.

Распределительный вал нельзя назвать «капризным» агрегатом двигателя, но и он имеет свой собственный ресурс. На различных автомобиля продолжительность бесперебойной работы распредвала может варьироваться от 50 до 150 тысяч километров, в зависимости от множества фактов и стабильности работы других систем двигателя.

Потенциальные факторы возникновения шума

Итак, многие автовладельцы, жалующиеся на шум ремня грм, отметили, что свистит ремень чаще на холодный мотор. Другими словами, при запуске мотора.

К счастью или к сожалению, но проблема данного рода, это очень распространенная. Ниже приведены самые популярные причины, из-за которых возникает шум ремня.

  • Износ компонентов системы ГРС. Не удивительно, что те элементы, которые работают в тандеме с ремнем грм, после изнашивания уже не справляются со своими задачами, как раньше. Например, если износились зубья колесиков валов.
  • Износился сам ремень, а вернее, его зубья. В этом случае уже принято говорить не о свисте ремня после замены, а о шуме изношенного изделия. Однозначно, замена ремня на новый элемент поможет решить эту проблему, если не имеется никаких других неисправностей.
  • Слабое натяжение. Если ролик НТЖ неисправен или натяжение осуществлено слабо, возможен свист ремня грм.
  • Шуметь ремень может и в случае попадания на него смазки или другого состава. Например, если шум появляется на холодную при заводе силовой установки, то это свидетельствует, как правило, о протечке ОЖ или смазки ДВС.

Отвечают специалисты ВАЗа, ГАЗа

Отвечают специалисты ВАЗа, ГАЗа

1. В сервисной книжке VAZ 2110 нет ни слова о том, что форсунки необходимо периодически промывать. Однако в сервисе, ссылаясь на некие инструкции ВАЗа, рекомендуют делать это через 20–30 тыс. км. Кому верить?

Заводскими инструкциями промывка форсунок не предусмотрена. Подобная работа может потребоваться, если обнаружено уменьшение расхода топлива через форсунки. Наиболее вероятная причина этого — использование низкокачественного бензина.

2. Зачем при регулировке зазоров у двигателя VAZ 2110 распредвал после совмещения меток нужно еще доворачивать в ту же сторону (по часовой стрелке) примерно на три зуба? Почему не измеряют зазор при вертикальном положении кулачка?

В тексте Руководства по ремонту автомобиля VAZ 2110 направление доворота не указано, что некорректно. Желателен доворот против часовой стрелки — при этом затылок кулачка постоянного радиуса надежней ориентируется на центр регулировочной шайбы по сравнению с положением совмещенных меток. Описанный в Руководстве пошаговый алгоритм регулировки зазоров клапанов рассчитан на человека с минимальным опытом. Вообще же клапанный зазор можно измерять при любом положении распредвала, если при этом затылок кулачка с постоянным радиусом находится напротив центра шайбы. Предпочтительна середина затылка кулачка, когда его вершина максимально удалена от шайбы.

3. Как отличить крышку ГРМ с антифоном от обычной? Выпускаются ли такие?

Крышкой головки блока цилиндров из материала «антифон» укомплектованы двигатели объемом 1,45 и 1,6 л «классических» автомобилей, оснащенные ЭСУД, а также 1,7-литровые двигатели с ЭСУД на полноприводных VAZ 21214 и VAZ 2123. Отличить такую крышку можно по следующим признакам:

— глухой звук при постукивании по крышке;

— при осмотре краев крышки снизу видны два слоя металла, а разделяющий их слой пластика тонок и практически не виден. Помимо этого, крышки двигателей VAZ 2104, 21067 и 2123 отличаются резьбовой маслозаливной горловиной.

4. При ремонте двигателей 2108, 2110 не раз сталкивался с осевым люфтом распредвала 0,7 мм и даже больше. Регламентирует ли завод эту величину?

Допуск на осевой люфт распределительного вала для новых двигателей семейства 21081, 2108, 21083, 2110, 2111, 21114 составляет от 0,15 до 0,53 мм. Поскольку сопряжение «корпус распредвала — распредвал — корпус вспомогательных агрегатов», определяющее осевой зазор, изнашивается незначительно, ремонтная документация не оговаривает для него предельно допустимой величины. Чрезмерным можно считать люфт, при котором слышен посторонний стук, нерегулярный, но громкий. Обычно порогом возникновения стука является люфт 0,8–1,0 мм.

1. Должен ли при работе двигателя «Волги» вращаться выжимной подшипник?

На автомобилях «Волга» с 1979 года устанавливается беззазорный привод выключения сцепления с применением радиального выжимного подшипника. Это было сделано для уменьшения хода и усилия на педали. Если двигатель работает, выжимной подшипник, независимо от положения педали сцепления, вращается с теми же оборотами, что и коленвал. Эта конструкция применена на автомобилях ГАЗ с двигателями ЗМЗ-402, 406, 405.

Что делать если стучат клапана

Посторонний шум в двигателе появляется чаще всего на машинах за которыми владельцы не следят, а если и занимаются ими, то от случая к случаю и перерывы у этих случаев, как правило, очень большие. Иллюстрацией к этому может быть анализ причин почему стучат клапана.

Самая распространенная причина — увеличенный зазор между рычагами и кулачками распредвала. И устраняется эта причина элементарно просто — регулировкой клапанов. А, опять же элементарная вещь, которую должен знать каждый водитель — клапана должны регулироваться через каждые пятнадцать тысяч километров пробега. Это обязательное правило.

У нерадивых водителей бывали случаи, когда они вспоминали о клапанах через 70 тысяч пробега, а автослесарь потом не мог ничего с ними сделать, не поддавались регулировке.

Часто беспокоит автовладельцев стук клапанов на холодном двигателе. То есть на холодную в двигателе явный стук, а с прогревом двигателя эти звуки исчезают. Опытные автомобильные слесари объясняют это тем, что на машине имеющей достаточно большой пробег детали изнашиваются и особенно это происходит с деталями силовой установки. Между ними появляются небольшие зазоры, которые в целом не влияют на работу систем в худшую сторону, но проявляют себя в холодном состоянии. Именно из-за этих образующихся зазоров и появляются такие раздражающие водителей звуки. При нагревании металл расширяется, зазоры исчезают, а вместе с этим исчезает и неприятный звук.

Тем не менее это не значит, что к посторонним шумам в движке на холодную надо относиться равнодушно, тем более, если владелец следит за своевременностью всех регулировок. Ведь на холодном двигателе, на холостом ходу могут шуметь коренные или шатунные подшипники коленвала, а это уже очень серьезно. Надо обязательно обратиться к специалистам за диагностикой.

Каждый водитель слышал как стучат клапана на горячую. Особенно при резком увеличении оборотов. Наиболее частой причиной этого является некачественный бензин. Но могут быть и другие причины, например отказал датчик детонации. Или упало давление масла.

Помимо увеличения зазора причинами шума, производимого клапанами могут быть:

  • износ кулачков распредвала — в этом случае требуется заменить весь распределительный вал;
  • поломка клапанной пружины — если это обнаружено, надо поставить новую пружину;
  • возможно необходима регулировка или замена направляющей втулки;
  • к стуку клапанов могут приводить совершенно другие причины, например плохо натянутый ремень ГРМ или плохое поступление масла через распредвал на пальцы из-за забитых каналов на РВ.

Определить на слух неопытному человеку, что на ВАЗ 2114 стучат клапана очень сложно. Тем не менее специалисты рекомендуют некоторые народные средства, напоминая, что распредвал крутится в два раза медленнее коленчатого вала и соответственно звук клапанов не должен частить. Для лучшего звуковосприятия предлагают приложить к уху пустую металлическую кружку, а ее поставить на капот. В этом случае звук становится четким и хорошо прослушивается.

Внимательный и опытный водитель всегда прислушивается к звукам своего автомобиля. Если появится незнакомый стук, шум, лязганье в двигателе, он без промедления постарается определить причину и природу этого явления. Если под капотом что-то стучит — это сигнал о той или иной неисправности автомобиля, которая может вылезти — в прямом смысле этого слова — наружу.

Изготавливаем шайбу.

На материал для шайбы я взял кусок оцинковки толщиной примерно 0.5мм и закрепил её на обрезке МДФ-панели четырьмя саморезами (чтобы не ёрзала).

Маркером начертил 2 круга (внутренний диаметр 25мм, наружный 35мм) и выдолбил стамеской внутренний диаметр.

Наружный диаметр вырезал ножницами по металлу, и получилась у меня такая вот кривая, вся в заусенцах заготовка шайбы:

Внутренний диаметр шайбы обработал круглым напильником, на наружном обточил острые углы:

Устанавливаем шайбу.

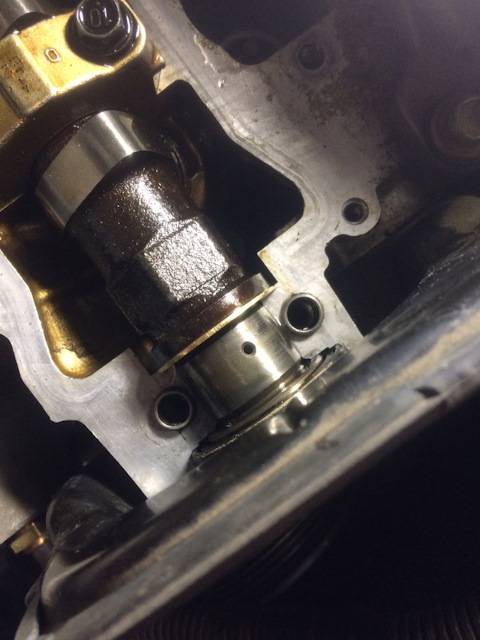

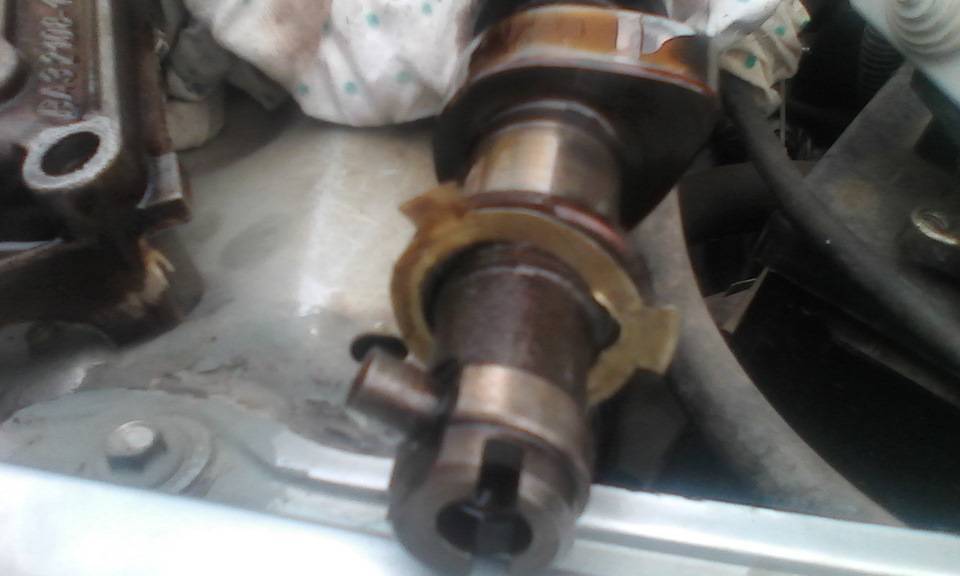

Одеваем шайбу на распредвал (она должна свободно вставлятся, если нет — то подгоняем размеры).


У меня вошла свободно:

Ставим крышку назад и затягиваем её.

Внимание! Обязательно проверьте не зажат ли распредвал. Для этого берём ключ на 17 и пробуем вращать распредвал

Для этого берём ключ на 17 и пробуем вращать распредвал.

Он должен поворачиватся с таким-же усилием, как и до установки шайбы.

Если распредвал стал очень туго поворачиваться, или его зажало совсем — то снова снимаем крышку, вынимаем шайбу и обтачиваем её по толщине:

Завершение работы.

После того как шайба подогнана, крышка затянута и распредвал вращается свободно — заводим двигатель и наслаждаемся тишиной его работы!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

( 1 оценка, среднее 5 из 5 )

Застучал распредвал: как и когда начинать делать ремонт

Здравствуйте, уважаемые автолюбители! Любой неожиданный стук застает нас врасплох и раздражает: это относиться и к стуку в дверь, и к стуку в двигателе автомобиля. Особенно с утра во время первого запуска двигателя «на холодную». Те владельцы авто, которые понимают, что стук сам по себе не берется, начинают лихорадочно соображать, что же может стучать, и как бы этот стук в двигателе не стал настойчивым стуком в семейный бюджет.

После того, как двигатель разогревается, стук прекращается, но мозг опытного водителя начинает анализировать ситуацию, как бортовой компьютер, что же стучало: или это стучит распредвал, или стук коленвала.

В любом случае, с момента появления характерного стука в двигателе при запуске автомобиля, паниковать не стоит. Пока еще рано. Но, если вы сами не понимаете в диагностике и ремонте двигателя, нужно начинать поиск народного умельца.

А для общей информации, рекомендуем вам ознакомиться с материалом об одном из традиционных «виновников» стуков в двигателе – распредвале. Разберемся в причинах стука распредвала, о том, в каких случаях требуется ремонт распредвала, либо просто замена или регулировка каких-либо деталей, например: замена сальника распредвала или регулировка шкива распредвала.

Что собой представляет распредвал двигателя

Распредвал двигателя – деталь, основное назначение которой: своевременно открывать клапан для поступления воздушно-топливной смеси в камеру, и выпуска отработавшей смеси. Распределительный вал является основной деталью ГРМ (газораспределительного механизма).

Разрезная шестерня распредвала, посредством цепи или ремня ГРМ, соединяется с коленвалом. Для размещения распредвала в, как правило, верхней части головки блока цилиндров, служит постель распредвала.

Ведущую роль в устройстве и работе коленвала, играют кулачки, которые по количеству соответствуют количеству клапанов двигателя: впускных и выпускных. Каждый клапан имеет свой, индивидуальный кулачок распредвала. Кулачки, набегая на рычаги толкателя, открывают клапана, затем, при помощи возвратной пружины, клапана закрываются.

Типичные причины, приводящие к стуку распредвала

Представленные причины, по которым вы можете слышать стук распредвала, естественно, не являются абсолютом. Но, именно эти, «вычислены» мастерами в результате многолетней работы по ремонту, установке и замене распредвалов на различных моделях и типах двигателей для авто. Поэтому они и типичные.

износились кулачки распредвала. И, со временем, по мере износа кулачков, вы будете слышать стук не только при запуске, но уже и во время работы прогретого мотора,
износ подшипников распредвала
механические неисправности постели распредвала,
нарушена регулировка подачи топлива, в результате чего, при раннем зажигании вы услышите, как «звенят», «стучат» пальцы. Эффект детонационного сгорания топливной смеси,
осевое биение распредвала при деформации,
распредвал имеет разные механические повреждения: сломана шейка или лопнула опора распредвала,
некачественное, либо со сторонними примесями моторное масло, одна из первых причин выхода из строя распредвала

Кстати, при замене масла, обращайте внимание на сальник распредвала. Бывают случаи, когда он выходит из строя именно после замены.
отсутствие моторного масла в двигателе – это просто не обсуждается (за исключением форс-мажорных случаев поломки, например, пробит поддон картера)

Что делать, когда начал стучать распредвал

Итак, первый признак того, что с распредвалом непорядок, это при запуске холодного двигателя несколько секунд, пока масло не попадет на подшипники, раздается характерный глухой стук. Естественно, на слух, не имея опыта, вы не сможете определить, что стучит. Частота у стука распредвала раза в два меньше, чем частота у стука коленвала. Пока это не смертельно.

Но, вот когда стук распредвала будет продолжаться уже и при запуске разогретого двигателя, то считайте, что вы услышали «второй звонок», пора к мастеру. Специалисты говорят о том, что в этом случае вы гарантированно проедете порядка 50 тыс. км. Но ведь всё так относительно. То есть рисковать не стоит. Можно проводить диагностику двигателя.

Кто бы и что бы, вам не говорил, решение будете принимать самостоятельно. Если вы в состояние произвести своими руками ремонт, замену, установку распредвала, это один вариант. Если нет, то обращайтесь к «гаражным», но проверенным мастерам.

Согласитесь, что проще и дешевле «задавить» болезнь двигателя вначале, чем потом бороться с ворохом проблем. Может, так случиться, что потребуется отрегулировать зазоры клапанов.

То есть, решение о ремонте должно приниматься после полной диагностики ГБЦ и вердикта специалиста.

18 инструкций о замене комплектующих и ремонте ВАЗ

Существуют определенные виды проблем, с которыми рано или поздно сталкиваются все автовладельцы. У нас вы найдете полезные статьи о том, как заменить следующие детали собственными силами на российской машине:

  • ремень ГРМ и натяжной ролик;
  • ремень, натяжной ролик генератора;
  • масло и фильтры;
  • топливный фильтр;
  • воздушные фильтры;
  • сальный фильтр;
  • тормозные колодки;
  • тормозной барабан;
  • задний тормозной цилиндр;
  • прокачка системы торможения;
  • лампы приборной доски;
  • лампы блок-фар, задних фар, подсветки;
  • блок-фары;
  • трос сцепления;
  • свечи зажигания;
  • охлаждающая жидкость;
  • водяной насос, сальники;
  • тросы стояночного тормоза.

Вы можете бесплатно получить сборник инструкций с подробным раскрытием данных тематик. Для этого необходимо указать электронный адрес, куда будут отправлены текстовые файлы.

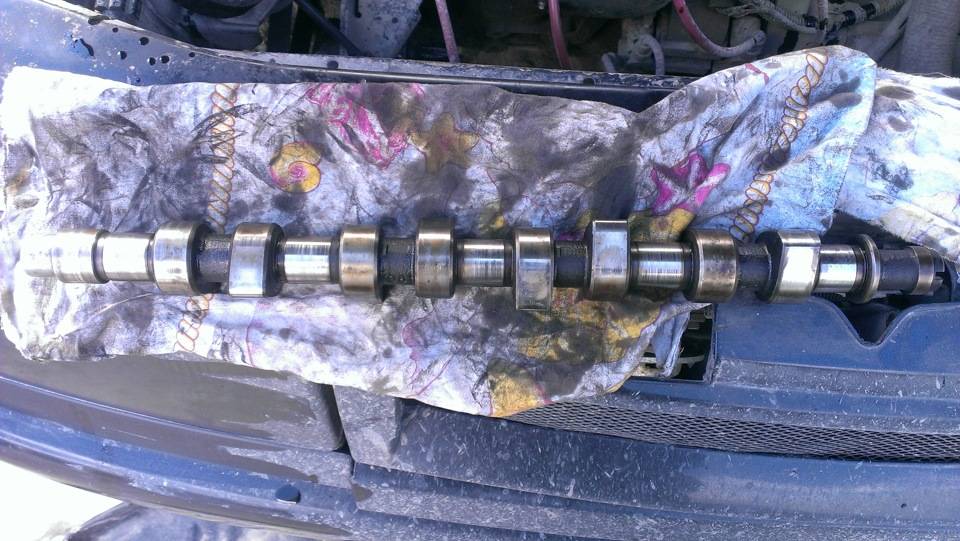

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

  • ослабить хомут, отделить трубку сапуна от воздушного фильтра;
  • вытащить шланг воздушного фильтра;
  • скинуть трос подсоса;
  • изъять привод газовой заслонки;
  • вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
  • установить распределительный вал в конец сжатия цилиндра номер 4;
  • ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

  • отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
  • снять цепь, подвесить её на проволоку;
  • открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

  • смазать постель чистым маслом;
  • установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
  • завернуть болты упорного фланца, используя ключ на «10»;
  • закрутить фиксаторы, действуя по той же схеме — через один;
  • поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
  • затянуть крепёжный болт звёздочки, используя ключ на «17»;
  • установить стопорную шайбу;
  • задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Металлический стук

Металлический стук с небольшим рокотом обычно дает коробка передач. Проверить можно так, на заведенном двигателе выжмите педаль сцепления, если стук прекратиться, значит, этот стук в коробке передач. Обычно в переднеприводных автомобилях, он появляется, когда мало масла в коробке передач, если масло в норме, значит есть износ подшипников, или износ шестерен, но это можно определить после разборки коробки передач. Еще признак недостатка масла в коробке передач, появляется гул при движении машины, на каждой скорости может быть разный по тону гул или писк, особенно на пятой скорости.

Диагностика мотора на слух: отсекаем посторонние звуки

Шум двигателя может сказать о многом

Важно помнить, что для правильной диагностики стуков и шумов силовая установка автомобиля после пуска должна нагреться до 80–85 градусов, иначе показания можно считать ошибочными. Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования

По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность

Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования. По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность.

Звуки из-за ослабленной фиксации двигателя к кузову напоминают шум мотора

Изначально весь диагностический процесс, связанный с мотором, можно разбить на несколько этапов. Первый из них, прослушка — так делают опытные автолюбители, так начинают свою работу эксперты, так пытаются показать, что они смыслят в машинах, новички.

Да и вообще, неправильно советует пословица, по крайней мере в данном случае, «лучше раз увидеть»… В нашем случае вернее будет раз услышать, чем сто раз увидеть, т.е. столкнуться с проблемой лицом к лицу.

Первое, что надо сделать в процессе прослушивания звуков — это определить, а вернее, доказать — их издаёт двигатель, а не другие узлы или элементы автомашины. Например, нередко стучат составляющие подвески, навесные элементы, потерявшие былую фиксацию и т. д.

Таким же логическим способом можно убрать из списка причин некоторые другие звуки, издаваемые не ДВС. К примеру, если покачать силовую установку снизу, удастся выявить звуки, которые связаны с креплением мотора к кузову или раме.

Иногда проблема с креплениями решается навариванием металлических уголков

Ещё интересные моменты:

  • При свисте или жужжании сомнения должны падать в первую очередь на ремень генератора или ГРМ, привод распредвала или компоненты в районе помпы.
  • Визг, скорее всего, свидетельствует о проблемах ремней (соскок), замерзании помпы, отсутствии смазки в генераторе и т. п.

Понятно, что демонтировав ремни или другие элементы, залив должно количество смазывающих жидкостей, можно исключить их из диагностического анализа.

Таким образом, первое и важное, что делается в процессе диагностики силовой автомобильной установки — это проверяется её «окружение». Цель понятна — тем самым доказывается принадлежность звуков и стуков двигателю

Рекомендуем для лучшего понимания природы проблемных звуков автодвигателя ознакомиться с ними подробнее.

  • Звук идёт с верхней части мотора, напоминает звон металла. Как правило, такой металлический шум говорит о проблемах, связанных с клапанами. Вероятнее всего, что это симптом указывает на неправильную корректировку клапанов или их чрезмерный износ. Если шум нарастает по ходу набора оборотов, да ещё и внезапно, характер неисправностей свидетельствует уже о куда более широкой природе звуков — например, тут дело может быть и в зазорах.

    Износ клапанов сигнализирует о приближении капремонта

  • Шум похож на негромкое трение железных брусков между собой. Звук меняется при повышении или снижении моторных оборотов. Идет стук преимущественно с передка ДВС. Вероятнее всего, что это симптом ослабшей цепи ГРМ. Если автомобиль наделён именно цепью, а не ремнём — такой звук опытному автовладельцу должен быть знаком.
  • Шумы низко-средней тональности, практические не изменяющиеся по ходу увеличения оборотов ДВС. Как правило, звуки идут из нижней части мотора. Такой стук более опасен, чем остальные, так как свидетельствует о повышенном износе «внутренностей» двигателя.
  • Лязг, очень звонкий. Появляется чаще при разгоне или манёвре автомобиля. В большинстве случаях свидетельствует о детонационных стуках. Звуки издают поршни, принимающие на себя ударную волну от взрыва горючей смеси. Среди опытных автолюбителей такой шум принято называть «стучанием пальцев».

Рекомендуем: Как проверить утечку тока на автомобиле мультиметром

Немного о распредвале

К счастью многих, распределительный вал не относится к числу узлов, которые позиционируются как капризные, часто и быстро выходящие из строя. Ресурс во многом зависит от качества детали и условий эксплуатации.

У распредвала есть ограничения по сроку службы. Бесперебойная работа может длиться от 50 до 150 тысяч километров пробега. Это достаточно усредненные показатели, поскольку каждая ситуация все же индивидуальная. Уже сейчас ведутся активные работы над тем, чтобы из конструкции двигателя убрать этот элемент. Причем эксперты утверждают, что в будущем распредвал полностью может перестать быть частью мотора. Ему на замену придут электромагнитные актуаторы.

Насколько это эффективно и реально в ближайшей перспективе, пока говорить сложно. Плюс некоторые скептики сомневаются в правильности перехода от механической детали к актуатору, управляемого компьютером.

Звонкий стук в любых условиях

Если вы слышите отчетливые звуки в верхней части мотора при любых нагрузках, при этом даже на холостых оборотах, то проблемой являются клапана. Тональность звука может меняться в зависимости от работы двигателя. Причиной этого является естественный износ клапанов. В некоторых случаях достаточно только выполнить качественную регулировку. Если износ слишком большой, без замены не обойтись.

На определенных моторах к стуку приводит контакт клапанов с поршнем. Это происходит из-за того, что ремень ГРМ сбился на один или несколько делений. Рекомендуем проверить его натяжку и правильность расположения. Делается это по специальным меткам. Будьте осторожны, так как в итоге эта проблема может привести к полному разрушению клапанов или повреждениям в цилиндре.

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

На распределительном валу находятся кулачки и шейки, посредством которых вал удерживается на опорах

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Головка блока цилиндров состоит из следующих частей: 1 — головка цилиндров; 2 — выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

  • ширина фаз — 232˚;
  • высота подъёма впускного клапана — 9,5 мм;
  • запаздывание впускного клапана — 40˚;
  • опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Для улучшения динамических показателей автомобиля устанавливают «спортивный» распредвал

Стук распредвала

Стук распредвала классики от ВАЗ-01 до ВАЗ-07, распредвалы в этих машинах одинаковые. Бывает так, приехали регулировать клапана или сами регулируете клапана, и после регулировки клапанов стук остался или ощущение что стучит только один клапан но этот стук может издавать и распредвал. Стук распредвала будет постоянным, но и стук клапана постоянный, иногда если сильно стучит распредвал его можно принять за стук шатуна, так как стук очень громкий и постоянный но все-таки он отличается от шатунного, звук более звонкий, и постоянный. Определить что стучит распредвал можно так, попробуйте натянуть сильнее цепь (при натяжке цепи вставьте тонкую монтировку под натяжной башмак и давите на монтировку так чтобы башмак сильно натянул цепь и закрутите гайку натяжителя) если звук изменится это точно стучит распредвал в постели или ослабьте чуть цепь также звук стука изменится, но и добавится стук цепи который пропадает при нажатии на газ.

Поэтому не всегда после регулировки клапанов двигатель начинает работать без щелчков, очень много зависит от износа распредвала (распредвал вырабатывается и начинает болтаться в постели и издает стук) поэтому если не удается хорошо настроить клапана и ощущение что стучит один или несколько клапанов возможно что причина в распредвале.

Если решили заменить распредвал на машине, то обязательно покупайте распредвал вместе с постелью распредвала и рокерами, тогда Ваш двигатель заработает мягко без стука клапанов. Но здесь тоже может быть щелчок в трамблере особенно в электронном зажигании, клапана отрегулированы хорошо, но есть щелчок похожий на клапанный, даешь газу щелчка нет, это признак щелчка в трамблере. Трамблер проверить можно так, снимите его и покрутите за шток, если бегунок будет прокручиваться с щелчком а этому способствуют магниты трамблера, значит щелкает трамблер.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
