Ремонтные размеры шеек коленчатого вала СМД-60

Ремонтные размеры шеек коленчатого вала СМД-60

1.Коренные и шатунные шейки коленчатого вала должны быть прошлифованы до одного ремонтного размера. Допускается перешлифовка шатунных шеек на размерную группу, отличную от размерной группы перешлифованных коренных шеек.2. При шлифовании шатунных шеек коленчатого вала необходимо сохранить чертежные радиусы кривошипов ( 57.5-0,06 мм) и радиус галтелей 5-0,5мм. Овальность и конусность коренных и шатунных шеек не должны превышать 0.015мм; корсетность и бочкообразность не более 0.01мм. Шероховатость поверхностей шатунных и коренных шеек вала должна соответствовать 9му классу. Шероховатость поверхности галтелей должна быть не ниже 6гокласса.3. После шлифования шатунные и коренные шейки коленчатого вала должны быть отполированы. Поверхности шатунных и коренных шеек коленчатого вала должны быть чистыми без рисок; граненность и волнистость не должны превышать0,005мм. Фаски масляных каналов на поверхности шеек необходимо скруглить и заполировать.

Наименование размераМаркировка вкладышаВнутренний диаметр вкладыша, ммДиаметр шейки коленчатого вала, мм
коренногошатунногокореннойшатунной
Нормальный производственный размер1Н-СМД-60        +0,14192,25+0,100            +0,13185,25+0,09092,25-0,01585,25-0,015
2Н-СМД-60     +0,14192+0,100     +0,13185+0,09092-0,01585-0,015
60-04101.11-1НШ     +0,14192+0,100           +0,13185,25+0,09092-0,01585,25-0,015
60-04101.11-1НК           +0,14192,25+0,100     +0,13185+0,09092,25-0,01585-0,015
Ремонтный размерР1 СМД-60           +0,14191,50+0,100            +0,13184,50+0,09091,50-0,01584,50-0,015
Р2 СМД-60     +0,14191+0,100     +0,13184+0,09091-0,01584-0,015
Р3 СМД-60           +0,14190,50+0,100            +0,13183,50+0,09090,50-0,01583,50-0,015
Р4 СМД-60     +0,14190+0,100     +0,13183+0,09090-0,01583-0,015

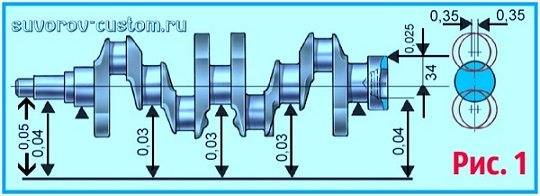

4. Допустимое биение второй и третей коренных шеек относительно общей оси первой и четвертой коренных шеек (рабочих поверхностей) не более 0,03мм; биение поверхности под центрирующий поясок 0,04мм; биение торца коленчатого вала не более 0.01мм на крайних точках; непаралельность образующих поверхностей шатунных шеек не более 0,015мм на их длине с учетом отклонений шеек от геометрической формы; биение  упорных буртов четвертой коренной шейки не более 0,03мм на крайних точках.5. Допустимое относительное биение соседних коренных шеек 0,02мм.6. Масляные каналы длжны быть чистыми; трубки должны плотно сидеть в гнездах и не шататься. Выход трубок на поверхность шеек не допускается.7. Коленчатый вал должен быть динамически отбалансирован относительно общей оси крайних опор при установленных технологических грузах на каждой шатунной шейке, переднем противовесе и технологическомпротивовесе в плоскости маховика. Несбалансированность, замерянная на крайних шейках, не должна превышать 55 Гсм.

Категория: info | Добавил: Бахус (05.04.2011)
Просмотров: 9802 | Рейтинг: 3.1/7

Коленвал зажимает вал на вкладышах

Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.

Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.

Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.

После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.

Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.

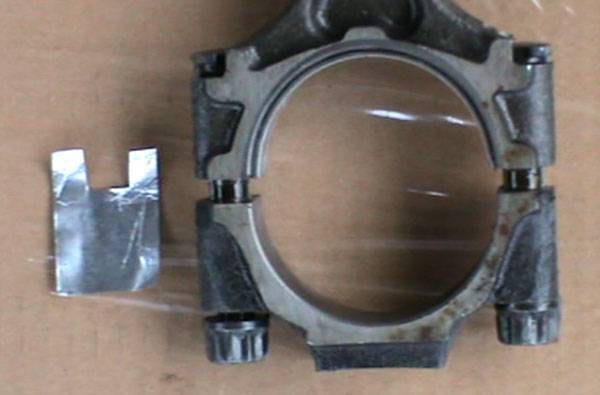

Фото. Вид фольги перед подкладкой между подушками.

Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.

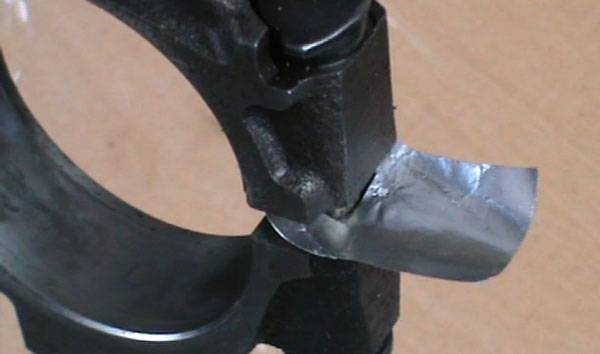

Фото. Показано как правильно подкладывать фольгу между подушками.

Почему и в каких случаях нужна расточка коленчатого вала

Так как коленвал является нагруженной деталью, о его неисправностях водитель может узнать по появлению стука в двигателе. Если коленвал начал стучать, силовой агрегат нуждается в неотложном ремонте. В блоке цилиндров сам коленвал лежит в так называемой постели, закреплен посредством коренных подшипников скольжения (коренные вкладыши). Также в месте крепления шатунов к валу имеются шатунные подшипники (шатунные вкладыши). Материалы для изготовления вкладышей используются такие, чтобы элемент был прочным и имел гладкую поверхность. Это необходимо для минимизации трения в месте контакта вала и вкладыша, а еще позволяет валу свободно вращаться. На вкладыши в обязательном порядке дополнительно подается моторное масло из системы смазки, что и обеспечивает бесперебойную работу механизма.

В подобной ситуации простой заменой вкладышей на новые обойтись не удается. Следует устанавливать вкладыши ремонтного размера. Например, толщина стенки ремонтного вкладыша будет на 0. 2 мм толще, чем у стандартного или же установленного до этого ремонтного. По указанной причине установить ремонтные вкладыши возможно только после расточки коленчатого вала. Такая расточка означает, что наружный диаметр шеек будет подогнан под размеры вкладышей. Для каждого ДВС имеются различные комплекты ремонтных вкладышей, которые отличаются по размерам. Чем больше размеров выпускается для того или иного мотора, тем большее количество раз коленвал можно растачивать под конкретный ремонтный размер при ремонте. Для многих моторов предполагается 4 ремонтных комплекта. В процессе окончательной подгонки также может потребоваться такая операция, как расточка вкладышей коленвала, что будет зависеть от определенных индивидуальных особенностей устанавливаемых деталей.

Необходимость ремонта вала возникает и в том случае, если вкладыши рабочие, но на самом валу имеются производственные дефекты (брак). Эта ситуация возникает естественным образом, проявляясь в процессе эксплуатации. Другими словами, расточку проводят тогда, когда пострадали шейки коленчатого вала. Возникновение задиров, канавок, износ шеек коленвала более 0.03 мм. уже принято считать основанием для расточки, так как полное восстановление гладкой поверхности шеек попросту невозможно без этой процедуры. Вкладыши после расточки также нужно будет менять. В конечном итоге, при ремонте получается добиться того, что коленвал после расточки и новые вкладыши имеют абсолютно гладкую и ровную поверхность в местах сопряжения, позволяя нагруженному механизму нормально работать.

Если суммировать полученную информацию, общее состояние поверхности шеек коленчатого вала сильно зависит от того, в каком состоянии находятся вкладыши коленвала. Указанные элементы должны быть подогнаны друг к другу с филигранной точностью, чтобы сопряженная пара (шейка-вкладыш) могла нормально работать при условии значительных и постоянно меняющихся нагрузок. Добавим, что частой проблемой многих ДВС является проворачивание вкладышей коленвала. Нужно помнить, что если вкладыш провернуло, заменить один или все вкладыши без расточки коленвала будет недостаточно. По этой причине для проведения квалифицированного ремонта двигателя необходимо:

  • определить износ вкладышей коленчатого вала;
  • выявить дефекты коленвала;
  • реализовать предварительную расточку коленвала;
  • осуществить установку вкладышей соответствующего ремонтного размера;

Другими словами, во время капремонта мотор полностью разбирается, после чего двигатель дефектуют, проводятся различные замеры при помощи нутромера, микрометра и другого оборудования. Затем на основании полученных результатов при необходимости проводится расточка блока цилиндров, коленвала, фрезеруется и шлифуется ГБЦ, осуществляется расточка постели коленвала и т.д. Только после выполнения всех этих операций подбираются ремонтные поршни и кольца, а также вкладыши коленвала и другие детали. Отметим, что заранее приобретать ремонтные запчасти не рекомендуется, так как во многих случаях расточка может производиться специалистами не в следующий, а сразу через один ремонтный размер или даже более. Это зависит от характерных особенностей имеющейся выработки, глубины повреждений и т.п.

КАК ОТШЛИФОВАТЬ КОЛЕНЧАТЫЙ ВАЛ СВОИМИ РУКАМИ


Конструкторы и инженеры со всего мира борются с силой трения, это главная причина порчи деталей. Рабочая поверхность подшипников скольжения постоянно изнашиваются и автолюбители приходиться задумываться о шлифовке коленвала. Процесс обработки деталей достаточно сложен и подходить к нему надо со всей ответственностью. проводить ее нужно специально подготовленным работникам на токарном оборудовании соответствующего назначения. Хозяину автомобиля нужно лишь понять из-за каких причин проводится обработка коленчатого вала и вовремя осуществлять действия, помогающие предотвратить частый ремонт двигателя, для этого проводится проверка коленвала в Минске и других городах, во избежание серьезных поломок ДВС.

ДЛЯ ЧЕГО ЖЕ ДЕЛАЕТСЯ ШЛИФОВКА КОЛЕНВАЛА

Коленчатый вал — деталь непростая. Простым языком, благодаря ему автомобиль едет. И без него двигатель отказывается работать.

  • коленвал крепится в нижней части блока двигателя на пяти (иногда больше) подшипниках, число шатунных подшипников равно числу цилиндров
  • к экцентрическим шейкам при помощи подшипников крепятся шатуны, связанные с поршнями
  • область особого внимания владельца автомобиля — это шатунные и коренные подшипники. Масло поступает по скрываемым масляным каналам
  • во время эксплуатации вкладыши и шейки изнашиваются, давление понижается и двигатель может выйти из строя

В коренных и шатунных подшипниках скольжения применяются сменяемые вкладыши, сделанные из особых сталей. Когда износ доходит до окончательных пределов, нужно разобрать двигатель и поставить новые вкладыши, они немного потолще старых. Диаметр шеек, хоть и уменьшается при износе, всё же не дает поставить коленвал на новые вкладыши сразу.

Наружную поверхность шейки придется сточить до диаметра, позволяющего поставить новый ремкомплект вкладышей. Работа по подгонке диаметра шеек под новые вкладыши и зовется — шлифовкой коленвала. Диаметр изменяется на 0,01 мм, а то и 0,01 мм, а число шлифовок ограничено числом ремонтных размеров вкладышей.

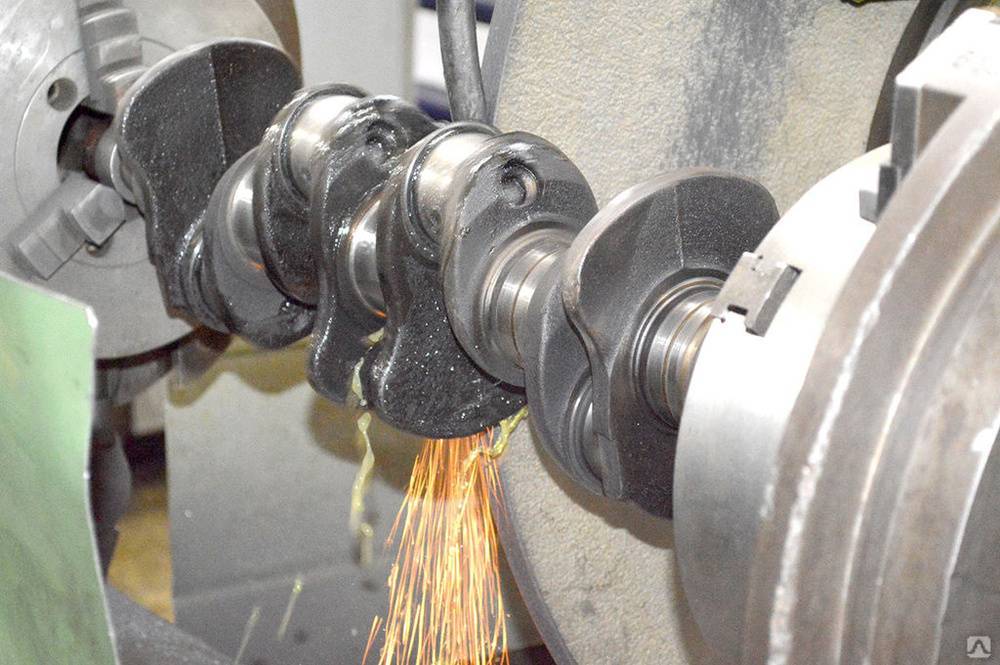

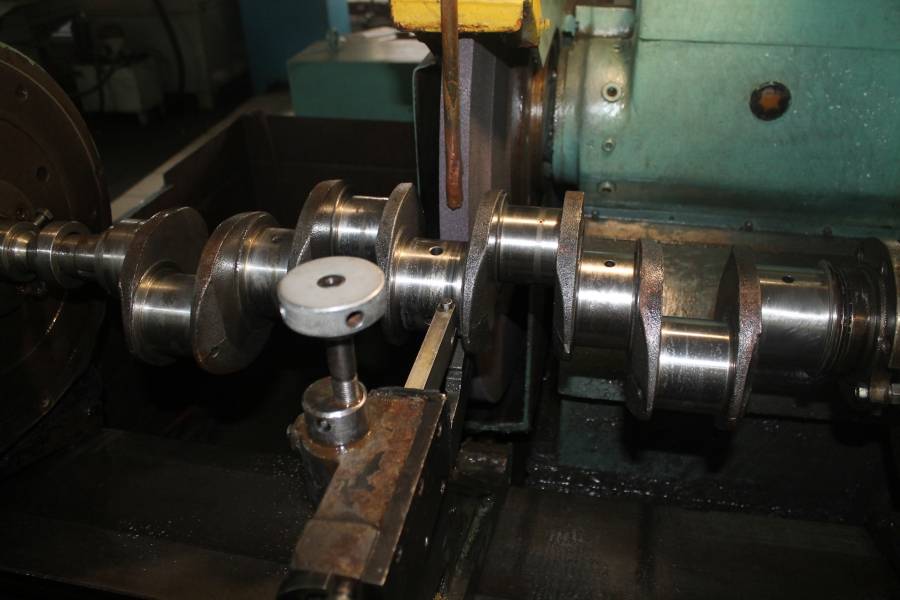

КОЛЕНЧАТЫЙ ВАЛ — КАК ЕГО ШЛИФУЮТ?

Некоторым автовладельцам нравится самостоятельно заниматься ремонтом своего транспорта. Особенно к этому располагают автомобили российского производства. Но есть некоторые виды работ, которые естественно нереально выполнить в обычном среднестатистическом гараже. Одна из таких процедур — шлифовка коленчатого вала собственными усилиями. Для этого должен использоваться токарный станок высокой точности.

Кроме этого, токарь выполняющий работу обязан пройти обучение, а для качественного проведения работ должен иметь еще и опыт. Токарю желательно отдавать коленвал снятый и очищенный.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

  • Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
  • Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
  • Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
  • Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
  • Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
  • Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.

Трансмиссионное масло Идемитсу Не забывайте оценивать состояние вытащенных вкладышей. Если задиров нет, то можно обойтись простой сменой деталей. А вот если он сильно потрепан, все же придется шлифовать коленвал, полностью сняв его с крепления.

Не забывайте правильно подбирать сменные вкладыши. При сборке на автомобиль устанавливаются стандартные размеры. Когда проводится замена вкладышей ВАЗ 2106 не снимая двигателя, нужно соблюдать правильный шаг размерности, если у вас уже проводилась шлифовка коленвала.

Продление срока эксплуатации

Каждый владелец автотранспортного средства, который уже сталкивался с проведением этой операции, знает, сколь дорогостоящей она является. Это связано не только с высокой сложностью работ, но и с необходимостью серьёзной разборки силовой установки. Даже если ремонт будет проведён в короткие сроки, несколько дней автомобиль не сможет передвигаться.

Во время обкаточного этапа также следует проявить максимальную осторожность. Чтобы избежать этих неприятностей, можно чаще менять автомобили либо аккуратно эксплуатировать имеющийся

Именно от водителя зависит срок бесперебойной работы силовой установки.

Чтобы минимизировать количество обращений в автосервис для проведения этой сложной операции, водитель должен соблюдать несколько простых правил:

  • не допускать перегрева мотора и чрезмерных нагрузок;
  • менять расходные материалы строго по установленному изготовителем графику;
  • грамотно выбирать присадки к маслам;
  • все ремонтные работы, которые проводятся в моторном отсеке, стоит доверять профессионалам.

Шатунная шейка — коленчатый вал

Шатунные шейки коленчатого вала этого дизеля закалены токами высокой частоты. Вкладыши нижней головки шатуна стальные, залиты свинцовистой бронзой.

Шатунная шейка коленчатого вала подвергается закалке с последующим отпуском.

Шатунные шейки коленчатого вала подвергаются закалке с последующим отпуском.

Коленчатый вал автотракторного двигателя.

Шатунные шейки коленчатых валов обычно имеют устройства для центробежной очистки масла от механических примесей ( грязеуловители), которые значительно улучшают очистку масла, поступающего к шатунным подшипникам.

Горизонтальный оппозитный четырехрядный многоступенчатый компрессор.

Шатунные шейки коленчатых валов расположены попарно с разворотом на 180 с одной общей щекой. В первых трех ступенях цилиндры 2 и их крышки чугунные литые с рубашками для водяного охлаждения. В следующих ступенях устанавливаются стальные кованые цилиндры с разъемными кожухами для охлаждения. В зависимости от числа цилиндров в ряду и их размеров предусматривается для них одна или две качающиеся опоры. Клапаны в основном кольцевые и дисковые. Для первых двух ступеней скользящие поршни двойного действия, для последующих ступеней — дифференциальные. Уплотнение штоков осуществляется сальниками обычных конструкций. Система смазки механизма движения циркуляционная. К цилиндрам и сальниками масло подается лубрикатором.

Шатунные шейки коленчатого вала посредством тяг соединяются со сбегающими концами тормозных лент. Обойма тяги надевается на вал и устанавливается на полувтулках из антифрикционных материалов.

Шатунные шейки коленчатого вала, эксцентрик плунжера масляного насоса ( в компрессоре 1КТ) с овальностью и конусностью более допустимой шлифуют. Разрешается оставлять после шлифовки на шатунной шейке вмятины в количестве не более двух общей площадью до 20 мм2 и глубиной до 0 2 мм. Изношенные поверхности вала в местах посадки колец шарикоподшипников и сальника разрешается восстанавливать цинкованием или вибродуговой наплавкой под слоем флюса. Коническую поверхность вала проверяют калибром по краске. Шарикоподшипники заменяют при наличии выкрашивания металла на поверхности шариков, трещин в кольцах, излома сепаратора или износа беговых дорожек. Новые шарикоподшипники надевают на шейки вала с предварительным подогревом в масле до 100 — 120 С.

Шатунные шейки коленчатого вала имеют внутренние полости 6 закрытые заглушками, где масло подвергается дополнительной центробежной очистке.

Шатунные шейки коленчатого вала сделаны пустотелыми, а их внутренняя поверхность используется для дополнительной ( центробежной) очистки масла. Для подвода масла от коренных шеек к шатунным просверлены каналы.

Шатунные шейки коленчатого вала компрессора могут иметь номинальный или ремонтные размеры.

Шатунные шейки коленчатого вала ЗИС-120 полые ( высверлены), что обеспечивает снижение веса противовесов и всего вала в целом.

Шатунные шейки большого коленчатого вала обычно обрабатываются на крупных специальных станках, а шатунные щейки вала компрессора при том же выпуске обрабатываются на обычных одно — и многорезцовых токарных и круглошлифовальных станках, но в приспособлениях со смещением оси вращения на величину эксцентрицитета.

Шатунные шейки коленчатых валов больших компрессоров обрабатываются на специализированных станках, предназначенных для этой цели. Обрабатываемый коленчатый вал не вращается, а закрепляется неподвижно в специальных центросместительных стойках ( фиг. Стойки состоят из чугунных корпусов /, крышек 2 и вкладышей 3, в которые устанавливаются коренные шейки вала. Стойки крепятся к столу станка болтами.

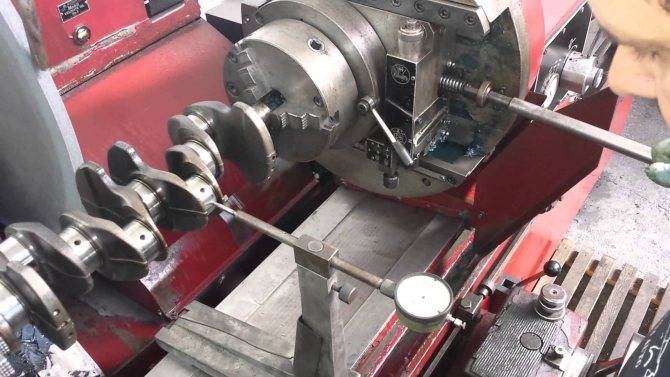

Проверка геометрии шеек перед шлифовкой коленвала

Разобрав двигатель и вынув коленчатый вал, его следует внимательно осмотреть. Трещины в любом месте коленвала недопустимы, а на поверхностях, которые облегают кромки сальников, не должно быть забоин, царапин или рисок. Ниже будут описаны проверка и допуски для исправного коленвала и разумеется у изношенного коленвала (с изношенными шейками) биение будет больше, чем описано ниже, так как шейки как правило изнашиваются в виде овала и это значит следует произвести шлифовку коленвала. Но нормы допусков следует знать и стремиться к ним. К тому же знание допусков на биение и методы проверки, поможет любому автовладельцу проконтролировать коленвал после того, как они заберут его из шлифовального цеха.


Осмотрев коленвал и убедившись в отсутствии дефектов, описанных выше, и с помощью индикатора часового типа (выставив индикатор на ноль и прикладывая носик индикатора к поверхностям шеек) проверяем биение допустимые биения показаны на рисунке 1 ниже.

  • Биение посадочной поверхности под ведущую шестерню масляного насоса и биение коренных шеек коленвала не должно превышать 0,03 мм (чем меньше, тем лучше).
  • Биение посадочной поверхности под маховик не должно превышать 0,04 мм (чем меньше, тем лучше).
  • Биение посадочной поверхности под шкивы и поверхностей, по которым трутся кромки сальников не должно превышать 0,05 мм.


Далее измеряем с помощью микрометра диаметры коренных и шатунных шеек коленвала (измеряем микрометром крест-накрест, чтобы выявить и овальность). Шейки коленвала следует шлифовать, если их износ более 0,03 мм, или овальность более 0,03 мм., а также если на шейках имеются риски или задиры. Шлифуем шейки коленвала с уменьшением диаметра разумеется до ближайшего ремонтного размера (смотрим ремонтные размеры на рисунке 2, на примере коленвала ВАЗ 2108, 09). Ведь предусмотрена возможность перешлифовки шеек коленвала с уменьшением диаметра на 0,25; 0,5; 0,75;, 1 мм это на большинстве двигателей, как отечественных, так и иномарок. Так как ремонтные вкладыши изготавливают увеличенной толщины, под шейки коленвала, которые шлифованы и уменьшены по диаметру на 0,25; 0,5; 0,75; и 1 мм. При шлифовании добиваемся выдерживания размеров до ближайшего ремонтного размера (уменьшенного диаметра шейки на 0,25 мм). При этом овальность и конусность коренных и шатунных шеек после шлифовки коленвала не должны превышать 0,005 мм. Это конечно же зависит от точности шлифовального станка, но эти допуски на конусность и овальность шеек следует учитывать при обработке, иначе смысла ремонта не будет. А смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек, после их шлифовки должны быть в пределах ±0,35 мм см. рисунок 1. Для проверки устанавливаем коленвал крайними коренными шейками на две призмы и выставляем коленвал так, чтобы ось шатунной шейки первого цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек. Далее индикатором проверяем смещение в вертикальном направлении шатунных шеек второго, третьего и четвёртого цилиндров, относительно шатунной шейки первого цилиндра.

Как заменить сальник коленвала?

На большей части ДВС, если из-под коленвала сочится масло, это указывает на изношенность сальников. Их назначение — максимально уплотнять отверстие, в котором устанавливается коленчатый вал. Они же не дают смазке вытекать из внутренней полости. Различают передний и задний сальники. Один располагается со стороны шкива, другой — маховика. Легче осуществляется замена переднего сальника коленвала.

передний сальник

На некоторых автомобилях места расположения манжет может отличаться. Например, на заднеприводных классических Жигулях сальник ставится в коленвальном щитке за опорным подшипником. А вот на Ваз 2109, 2110, Ладе Гранта, Приоре и Калине, сальник чаще всего находится в блоке цилиндров.

Быстрое истирание манжеты удивления не вызывает. Ресурс её ограничен, так как она постоянно соприкасается с движущимся коленвалом. Кроме того, сальник подвергается воздействию высоких температур. Поэтому даже самые качественные изделия служат не более 200 тыс. км пробега машины. Дополнительно сокращает его срок службы перегрев двигателя, а также использование грязного или низкосортного моторного масла.

Замена сальников коленвала производится одновременно. Другими словами, если повредился только передний или задний элемент, всё равно оба лучше заменить.

Ниже приведена подробная инструкция по замене сальников автомобильного коленвала:

  • первым делом снимаются шкивы;
  • затем демонтируется защитный кожух ремня ГРМ;
  • снимается зубчатый шкив коленвала;
  • удаляется передний сальник, вместо него ставится новый.

Задний сальник удастся вытащить только после демонтажа коробки передач и механизма сцепления. После снятия старого уплотнителя, посадочное место в обязательном порядке очищается. Только затем устанавливается новый сальник.

На многих автомобилях демонтируется также маховик. Вначале отмечается его положение относительно коленвала. Затем откручиваются крепёжные болты — чтобы маховик не проворачивался, его удерживают монтажкой.

Пример замены сальников коленвала на автомобиле Опель Астра:

  • снять коробку передач и сцепление;
  • отметить расположение маховика, затем демонтировать его;
  • вытащить приёмную трубу глушителя;
  • слить масло двигателя;
  • скинуть колодку датчика уровня масла;
  • отвернуть фиксаторы картера двигателя, крепящие его к механизму сцепления;
  • открутить также болты картера, соединяющие его с блоком цилиндров;
  • снять масляный поддон;
  • вывернуть регулятор положения коленвала ДПКВ;
  • отвернуть болты крышек заднего коренного подшипника;
  • снять крышку, извлечь задний сальник, поддев его отвёрткой с плоским жалом.

Снятие и установку переднего уплотнительного сальника коленвала проводят обычным способом.

На многих автомобилях, в том числе Вазах, на задней стороне коленвала сальник располагается в специальном дюралевом держателе. Прежде чем его снимать, надо очистить поверхность от грязи и старого масла. Обойма сальника крепится обычно шестью основными болтами. Помимо этого, его фиксируют два болта поддона. Держатель вытаскивается вместе с манжетой. Между ним и блоком предусмотрена прокладка, которую тоже надо заменять.

задний сальник

Выпрессовать старую манжету из держателя легко. Надо поставить обойму на деревянные мягкие упоры, затем с помощью выколотки и молотка элемент выбивается с обратной стороны по кругу, так как сидит он почти всегда очень плотно. Посадочное место обязательно зачищается — можно тряпкой, смоченной в керосине.

Кромка нового сальника обмазывается небольшим количеством моторного свежего масла. Это делается для простоты установки. Запрессовка обычно проводится специальной оправкой, но можно это сделать и от руки. Новая манжета подбивается молотком через деревянную наставку или старый сальник до намеченных значений. Зазор между ней и обоймой должен составлять 0,5 мм.

Дальше остаётся поставить на место держатель с новым уплотнителем. Посадочное место сальника на коленвале также тщательно прочищается тряпкой. Сначала устанавливается новая прокладка из ремкомплекта, затем уже обойма. Замена переднего резинового сальника проводится намного проще.

Распрессовка коленвала

Для перепрессовки коленвала Минск существует большое количество приспособлений как специализированных, так и самодельных, придуманных теми, кому приходилось проводить ремонт в домашних условиях. Наиболее надежным и легким, особенно для тех, кто выполняет распрессовку впервые, является способ основанный на раздавливании щек коленвала с использованием зубила или любого другого примерно подходящего по форме инструмента.

Перед тем, как проводить распрессовку, важно зафиксировать значения зазоров между поверхностью шатуна и поверхностью щек коленвала. Для это при помощи штангеля измерьте зазоры и запишите полученные данные. Для того, чтобы перепрессовка коленвала Минск была выполнена, в первую очередь следует снять сам коленвал, для этого следуйте приведенной ниже инструкции:

Для того, чтобы перепрессовка коленвала Минск была выполнена, в первую очередь следует снять сам коленвал, для этого следуйте приведенной ниже инструкции:

— Установите два металлических конуса по обе стороны шатуна, после этого последовательно наносите средней силы удары по каждому из них. Это приведет к тому, что под давлением конусов, щеки коленвала разъедутся.

В случае, если сам конус не достаточно широкий и его не хватает для того, чтобы полностью открыть коленвал, под щеки можно подложить небольшой металлический брусок или пластинку.

— После того, как половинки коленвала разъединятся, откроется доступ к шатуну. Снимайте его вместе с сепаратором. — Теперь вытащите палец коленвала мотоцикла. Это не должно составить труда и тут может возникнуть только одна проблема. Иногда случается, что палец выходить только из одной из щек коленвала и остается надежно закрепленным в другой. В таком случае его нужно выстукивать с помощью прочной оправки. Ее толщина должна примерно равняться толщине самого пальца. Для того, чтобы выбить палец следует использовать тяжелый молоток, так как, легкого может не хватить

Подведем итоги

Для экономии денежных средств во время проведения капитального ремонта двигателя владелец автомобиля при желании всегда может взять разборку агрегата на себя. Самостоятельное снятие навесного оборудования, демонтаж ДВС и его извлечение из подкапотного пространства, а также мойка мотора позволит ощутимо уменьшить общую стоимость затрат. Если имеются навыки и инструменты, сам двигатель также можно разобрать у себя в гараже, доставив для дефектовки и расточки только отдельные элементы (например, ГБЦ, БЦ или коленвал). Последующую сборку мотора также можно провести самостоятельно.

При этом следует помнить, что замена вкладышей и расточка коленчатого вала является сложной процедурой. Если вы не уверены в своих силах, лучше полностью доверить весь процесс разборки, ремонта и сборки двигателя специалистам. Дело в том, что в автосервисе с хорошей репутацией имеется нужное оборудование, стенд для ремонта двигателя и т.д. В таких условиях мотор тщательно промывается изнутри, очищаются масляные каналы, труднодоступные полости. После ремонта на двигатель обязательно должны дать гарантию, так как в процессе сборки все детали перед установкой проверяются мастером и подгоняются при необходимости прямо на месте. Это позволяет упростить процесс сборки и экономит время, возможные дефекты обнаруживаются и устраняются до того момента, когда мотор уже стоит на автомобиле.

Также добавим, что после расточки коленвала и замены вкладышей, расточки цилиндров, замены поршней и колец, а также целого ряда других операций, которые входят в список работ в рамках частичного или капитального ремонта двигателя, бензиновому или дизельному мотору необходима обкатка. Дело в том, что новые или восстановленные нагруженные узлы и агрегаты всегда требуют определенной притирки, что не позволяет сразу эксплуатировать ДВС в привычном режиме.

Не следует забывать и о том, что от качества моторного масла и своевременной замены смазочного материала и фильтров напрямую будет зависеть ресурс отремонтированного ДВС

Обратите внимание, шатунные и коренные вкладыши являются теми деталями, которые первыми выходят из строя в случае проблем с системой смазки двигателя. По этой причине следует следить за уровнем масла, использовать соответствующие данному типу силовой установки ГСМ, избегать активной езды на холодном моторе и т.д

  • Провернуло шатунный вкладыш: решение проблемы

    Почему проворачивает вкладыши коленвала: основные причины. Что делать, если провернуло шатунный влкадыш, как правильно менять вкладыши шатунов. Читать далее

  • Как правильно обкатать двигатель после капремонта

    Для чего и как обкатывать бензиновый или дизельный двигатель после капитального ремонта. Режимы езды, особенности процесса обкатки, первая замена масла. Читать далее

  • Момент затяжки коренных и шатунных вкладышей…

    Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки. Читать далее

  • Шлифовка головки блока цилиндров

    Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ. Читать далее

  • Присадка в двигатель для повышения компрессии

    Низкая комрессия в цилиднрах двигателя: главные причины. Как поднять компрессию в двигателе без ремонта мотора, доступные способы. Советы и рекомендации. Читать далее

  • Кривошипно-шатунный механизм

    Назначение, детали и основные элементы кривошипно-шатунного механизма (КШМ) Читать далее

Подведем итоги

Мы уже немного разобрались с тем, как проводится шлифовка коленвала. Отзывы же о данных работах далеко не всегда носят однозначный характер. Кто-то благодаря высокой квалификации мастера остается крайне доволен качеством и сроками выполнения работ. Но не все специалисты относятся к своей работе добросовестно, а простому автомобилисту сложно понять визуально, правильно ли выполнены все этапы и получилось ли достигнуть желаемого результата. В любом случае необходимо ответственно подходить к выбору сервиса, где будет проводиться ремонт. Сегодня есть огромное количество тематических форумов, где собираются владельцы определенной марки автомобиля. Там можно и узнать, где и насколько хорошо выполняют те или иные виды работ на определенной СТО.
