Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

купить новую рулевую рейку
восстановить рулевую рейку на СТО
отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
Более полный комплект с подшипниками и валами стоит порядка 500р.
Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Способы решения проблемы

Какими бы ни были причины биения руля, надо провести качественную диагностику и устранить проблемы. Это даст возможность избежать дорогого ремонта, а главное — предотвратить ДТП!

Если бьёт руль на малой скорости, действуют так:

проверяют чистоту колесных дисков;
проверяют балансировку, крепления болтов на колесах;
тестируют диски на деформацию;
проверяют качество резины;
диагностируют подвеску;
исследуют тормозные диски и барабаны;
проверяют крепление двигателя;
пробуют качество приводного вала.

Колесные диски легче и быстрее прочистить на автомойке. Струя воды собьёт накопившуюся грязь. Побейте по диску каким-нибудь предметом, снизив амплитуду вибраций руля, чтобы безопасно доехать до мойки или сервиса.

Балансировку проводите в шиномонтажке. Отбалансируйте все 4 колеса, особенно если бьет руль на малой скорости. Заодно устраните деформацию колесных дисков, придать им начальную форму на рихтовочном станке.

Дефектную резину замените. Восстановить не получится — придётся покупать новые шины и монтировать, согласно канонам грамотной балансировки.

Устранить биение, возникающее при торможении, удастся на СТО. Станком протачивают и восстанавливают поверхность тормозных дисков, если степень износа мала.

Биение руля на скорости лучше не устранять самостоятельно. Только в автосервисах точно определят причину поломки и устранят её. Большинство мастерских работает с конкретными марками авто, лучше разбираются в специфике моделей, знают характерные «болячки» и умеют быстро их распознавать.

К сожалению, большинство владельцев автомобилей считают, что вибрация автомобиля и биение руля непременно означают, что им просто необходимо отбалансировать колёса своей машины. Но это далеко не всегда так, хотя нарушенная балансировка колёс — одна из наиболее частых причин появления такой вибрации на руле или всей машины.

Проблема ещё и в том, что вибрация руля (как и всего автомобиля) — это не только одна из самых распространённых, но и одна из самых надоедливых проблем. Более того, она часто подкрадывается к нам постепенно и незаметно — пока в один прекрасный день мы не начинаем понимать, что руль на скорости или при торможении бьёт уже достаточно сильно, и это отдаётся на всей машине, но понимаем, что уже привыкли к этому и потому не спешим в специализированный сервис или шиномонтаж устранять проблему.

Но, скорее всего, Вы в это время задавали себе вопрос, что же это значит, если Ваш автомобиль вибрирует, в чём причины биения руля? И, несмотря на то, что у этого существует целый ряд причин, разобраться в проблеме, скорее всего, будет возможно и без прибегания к большим тратам денег. Тем не менее, установив причину биения, возможно, придётся потратиться на ремонт и устранение причин такой вибрации. Также мы должны понимать, что в долгосрочной перспективе это нам даст существенную экономию в связи с выходом из строя тех или иных элементов рулевого управления или подвески.

Для определения причины нам в первую очередь необходимо определить конкретные условия вибрации — проедьтесь по трассе (чем она будет пустыннее, тем лучше) на разных скоростях и прочувствуйте биение и замерьте, на каких скоростях она начинается, а на каких — пропадает (чаще всего Вы заметите, что есть два диапазона появления биения: сначала на небольшой или средней скорости, затем пропадание вибрации на более высокой скорости, а затем вновь её появление на ещё большей скорости; тем не менее, если вибрация очень слабая, то она может чувствоваться только в одном диапазоне — на высоких скоростях). Кроме того, определите, как ведёт себя автомобиль при ускорении и торможении — пропадает или усиливается вибрация в зависимости от ускорения на разных скоростях.

Итак, давайте рассмотрим все причины, из-за которых появляется вибрация по всей машине и бьёт руль:

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Для чего она нужна?

Многие устройства, в том числе и рулевые, имеют узлы, в которых взаимодействуют детали, изготовленные из разных материалов. Такое взаимосвязь никогда не обходится без трения. Наверное, многие водители помнят из школьного курса физики, что в местах трения всегда имеет место повышение температуры в зоне работы трущихся пар. В этих местах происходит ускорение процесса износа деталей.

Чтобы как-то снизить этот износ и значительно продлить срок службы таких узлов применяют различные виды смазок.

Кроме этого смазкой уменьшается величина усилия для проворачивания рулевого управления. Это в полной мере относится и к механизмам с электро и гидроприводом. В некоторых случаях для проведения такой работы приходится демонтировать её с машины, полностью разобрать, очистить, промыть и только после этого заложить новую смазку.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
Затем зажимаем её в тиски либо в специальное приспособление для ремонта
А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине

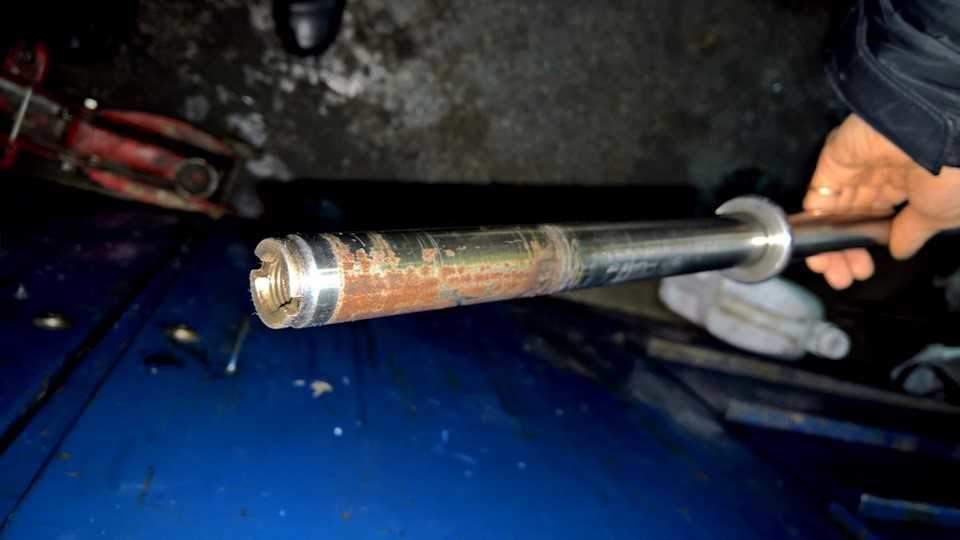

А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
Такой же подход справедлив и к дефектовке подшипников
В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
Причем сумма счета, который, вам выставят, может сильно отличаться
К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
Начинают все с попытки отремонтировать имеющееся устройство
Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
На приобретение комплектующих тратится не много денег
Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Стук рейки: причины

Самая распространённая причина — постоянная езда по бездорожью. Под воздействием сильных нагрузок происходит ускоренный износ деталей и трущихся элементов. Внутрь рейки попадают грязь и влага — начинается коррозия металлических деталей. Ржавчина ухудшает качество сцепления — потому рулевая рейка и стучит во время движения.

Стук могут издавать рулевые тяги и наконечники. Причину неисправности этих деталей сложно обнаружить самостоятельно, без проведения диагностики. Проблема наверняка заключается в следующем:

Течь, появившаяся в результате коррозии на вторичном валу или износа сальников рейки.
Увеличенный зазор между зубьями валов, приводящий к образованию люфта. Из-за него при преодолении препятствий на дороге зубья издают глухой стук.
Износ центрирующей втулки вторичного вала.
Люфт в подшипниках первичного вала.

Профилактические мероприятия

Исключить полное появление стуков в рулевой рейке достаточно сложно, но можно (если соблюдать несложные правила). Среди основных профилактических мер выделяют:

Полное игнорирование резких торможений и стартов (конечно если не существует риск ДТП), так как агрессивные маневры сильно изнашивают механизмы рулевой.
Не стоит использовать бордюр как отсечку во время парковки, потому что незначительные удары колесом о него впоследствии скажутся весьма плачевно.
То же самое касается и наезда на поребрик и подобные сложно преодолимые препятствия.
Преодоление неровностей дорог в виде ям, ухабов, лежащих полицейских, следует проводить на минимальных скоростях. Не стоит придерживаться правила: «больше скорость – меньше кочек». Любая кочка на скорости – это сильнейший удар по рулевой.
Постоянный контроль за состоянием сальников и пыльников на рулевых механизмах.
Диагностика при проявлении малейших признаков неисправности.

Итог

Как можно было понять, стук рулевой рейки не является чем-то из ряда вон выходящим. Стук в рулевой имеет гораздо меньше опасных последствий, нежели например – стук в двигателе, который намекает на выход из строя поршневой группы. Но, все же, следует поддерживать автомобиль в исправном состоянии в независимости от степени износа той или иной детали.

Конструкция и принцип работы

Чтобы было понятнее, следует вначале рассмотреть конструкцию и принцип действия рулевого механизма автомобилей ВАЗ.

Итак, весь рулевой механизм располагается в картере. Этот картер закреплен при помощи скоб к задней стенке моторного отсека. Для крепления картера на его концах одеты съемные упоры. Внутри же его установлена рейка с зубчатым сектором.

С правой стороны картера имеется специальный отлив, внутрь которого помещен вал с зубьями, то есть один край вала выполняет роль шестерни.

Своими зубьями вал входит в зацепление с зубчатым сектором рейки. Чтобы обеспечить должное зацепление в картер помещен подпружиненный упор, который поджимает рейку к шестерне.

На другом конце вала с зубьями сделаны шлицы, посредством которых он соединяется с валом рулевой колонки.

С левой стороны в картере имеется продолговатая прорезь. Через эту прорезь можно увидеть саму рейку.

С этой же стороны в рейке имеется два отверстия с резьбой для крепления рулевых тяг.

Посредством соединительной пластины и двух болтов к рейке крепятся рулевые тяги.

Чтобы снизить передачу колебаний от колес на рулевой механизм и далее на руль – в рулевые тяги со стороны их крепления к рейке установлены сайлентблоки.

Поскольку данный механизм «боится» пыли и грязи, ведь в результате ее попадания внутрь возможен износ зубчатого сектора и зубьев шестерни, прорезь картера закрыта резиновым пыльником, в котором проделаны отверстия под болты крепления.

Соединение зубчатого сектора с шестерней производится только с одной стороны, где путем упора исключается поперечный люфт рейки, а поскольку длина ее большая, то с другой стороны для предотвращения этого люфта используются пластиковые втулки.

Чтобы понять, как все работает, рассмотрим ситуацию с поворотом вправо.

Водитель начинает вращать руль, это вращательное движение полностью передается на вал шестерни механизма.

Шестерня начинает вращаться по часовой стрелке, а поскольку имеется зубчатое соединение ее с рейкой, то она заставляет смещаться рейку влево.

Рейка смещаясь, тянет рулевые тяги, поскольку она с ними соединена болтами.

Рулевые тяги, перемещаясь влево вместе с рейкой, посредством поворотных кулаков обеспечивают поворот колес.

Диагностика и устранение стука в рулевой рейке

Прежде всего необходимо достоверно установить неисправность. Делается это на смотровой яме при заглушенном двигателе. Руль поворачивают из одного крайнего положения в другое несколько раз.

Для диагностики нужно участие двух человек. Первый крутит руль, а второй смотрит за работой рейки из ямы. Так можно определить, есть ли зазоры в шарнирах. Также нужно проверить наличие стука при отсоединенных рычагах и тягах. Если он есть, значит, придется менять рейку целиком.

Рулевая рейка стучит по множеству причин

Поэтому так важно знать, как определить источник стука в рулевой рейке. Самые частые виновники шума – тяги и наконечники

Порванный пыльник является верным симптомом разрыва наконечника. А это причина поломки шарового соединения. Определить неисправность тяги – задача более трудная.

Проверить догадку, что виновником стука рулевой рейки является именно тяга, тяжело. Особенно если автомобиль приобретен не из салона. Первый владелец мог просто поменять порванную деталь, не озаботившись ремонтом остального.

Убедиться в том, что причина стука рейки заключается в тяге, можно проверкой люфтов в ней при снятом пыльнике.

Самая распространенная причина стука – втулка. Не зафиксированная жестко, она подталкивается под действием пружины, удерживаемой болтом с контргайкой.

На многих СТО не хотят возиться со втулкой, предлагают заменить узел целиком.

Причина такого поведения – банальная жажда наживы. Некоторые узлы автомобилей действительно меняют в сборе. Но гораздо чаще можно отдельно купить деталь на замену неисправной. Также при наличии чертежей допускается самостоятельное изготовление втулки.

При стуке в руле не нужно сразу обращаться в сервис, тем более тратиться на покупку недешевых комплектующих. Так как устранить стук в рейке часто можно чисткой от грязи пружины, удерживаемой болтом с контргайкой.

За время работы авто на пружине оседает ржавчина, грязь и другие отложения. В итоге пружина блокируется и не дает двигаться втулке. Для восстановления нормальной работы необходимо выполнить следующую последовательность операций:

Открутить болт и контргайку.
Извлечь втулку и пружину.
Очистить при помощи щетки и специальной химии. В качестве очистителя подойдет и солярка

Но применять ее нужно с осторожностью, так как можно разрушить детали. Перед чисткой пружину следует смазать.
Внимательно осмотреть втулку на наличие повреждений

При их обнаружении нужно заменить деталь.
Очистить посадочное место втулки. Затем смазать ее и вернуть назад.
Произвести сборку в обратной последовательности.

Завершающий этап заключается в регулировке затяжки. Болт натяжения устанавливают в такую позицию, когда не стучит рейка. По нахождении этого положения его закрепляют контргайкой.

Рулевая рейка стучит также из-за выходной втулки. Определить ее неисправность не составит труда – об этом свидетельствует люфт вала на выходе. Ответ на вопрос, как убрать стук в рулевой рейке, в данном случае тоже прост – старая втулка выкручивается и устанавливается исправная.

Менять узел в сборе целесообразно лишь в случае попадания грязи в корпус рейки. В результате этого обычно выходит из строя уплотнитель и вал. Разборку следует начать с отсоединения рулевых наконечников. Затем извлекают карданный и болтовой крепеж. После чего можно приступать к установке.

Появился стук в рулевой рейке, причины и способы их устранения
