Светодиодная подсветка своими руками

Немного теории

Реализовать подсветку днища автомобиля можно двумя путями. Первый предполагает покупку готового комплекта светильников со всей необходимой фурнитурой. Средняя цена набора из четырёх светильников – 5000 рублей. Плюс стоимость подключения – 1000-2000 рублей (зависит от сложности). При этом гарантии, что китайская светящаяся трубка со светодиодами внутри проработает больше года, нет.

Второй путь предусматривает выбор всех деталей подсветки отдельно, опираясь на собственные предпочтения. В итоге затраты снижаются в несколько раз. В обоих случаях придётся повозиться с установкой светильников и подключением их к бортовой сети. Но второй путь интересней и увлекательней, так как предполагает познание четырёхколесного друга более близко.

Виды подсветок

В настоящее время подсветку днища автомобиля выполняют преимущественно на базе светодиодных лент. Они экономичные и долговечные, ярко светят и не нагреваются. Напряжение питания светодиодной ленты практически совпадает с напряжением на аккумуляторе, что упрощает задачу с подключением. А широкая цветовая гамма удовлетворит вкус любого автовладельца. Самые привередливые водители могут установить на днище RGB-подсветку и управлять цветом свечения по собственному настроению.

Штраф за подсветку днища

Придавая своему автомобилю гламурный вид, не стоит чересчур увлекаться и забывать о нормах, предусмотренных межгосударственным стандартом ГОСТ 8769-75. Несмотря на то что этот нормативный документ пересматривался в июле 2016 года, светодиодная лента не включена в список внешних световых приборов, установленных под днищем авто. Так что, если инспектор в плохом настроении, то можно смело рассчитывать на штраф

Чтобы меньше привлекать внимание работников ДПС и не провоцировать аварии на дороге, во время монтажа подсветки следует придерживаться некоторых правил, предусмотренных ГОСТ 8769-75:

  • использовать для подсветки спереди только светодиоды, излучающие белый или жёлтый свет;
  • не использовать для подсветки сзади белые светодиоды;
  • не допускать распространения светового потока за пределы транспортного средства.

За нарушение одного из пунктов в ст.12.5 КоАП РФ предусмотрено наказание в виде лишения прав управления транспортным средством (ТС) на срок 1–1,5 года с конфискацией незаконно смонтированных световых приборов. Если во время задержания автолюбителю попадётся более лояльный инспектор, то светодиодная подсветка днища может быть аргументирована как самовольное изменение конструкции ТС. В этом случае предусмотрен административный штраф в 500 рублей.

Правила организации и управления освещением в квартире

На выбор освещения большое влияние оказывает тип помещения и его предназначение. Чтобы грамотно организовать свет, нужно учесть размеры комнаты с учетом мебели, определить, нужно ли делать зонирование и сколько светильников потребуется.

Гостиная

Свет в гостиной можно организовать с помощью центральной люстры и точечных светильников. Можно дополнительно подсветить картины и другие предметы интерьера, выполнить визуальное деление комнаты на зоны. В гостиной должно быть много света, так как эта комната является одной из самых используемых в доме.

Спальня

Для спален подходит комбинированное освещение. Общий свет можно создать с помощью люстр. Также по краям от кровати устанавливаются бра или точечные светильники. Подсветка должна быть мягкой, не напрягающей глаза.

Можно установить в спальне светильники с регулируемой яркостью. Тогда можно самостоятельно управлять светом для комфортного засыпания.

Детская

В детской комнате нужно уделить особое внимание выбору света, ведь от него зависит психологическое здоровье и настроение ребенка. Светильники не должны быть яркими и раздражающими

Дополнительно нужно делать декоративную подсветку.

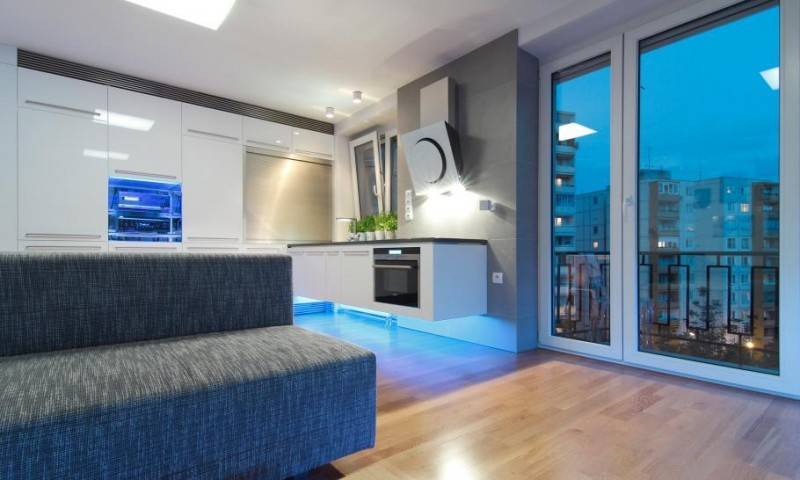

Кухня

В кухне традиционно устанавливают многоуровневую подсветку. Рабочее место должно быть качественно подсвечено для удобства хозяйки. Отдельно подсвечивается и рабочий стол – например, небольшой люстрой. Дополнительно можно предусмотреть возможность регулировки яркости.

Прихожая

Коридор – это место, где отсутствует естественный свет. Поэтому всю подсветку создают встроенные светильники. Требований по организации света в прихожей нет, все определяется желанием жителей. Можно установить несколько точечных светильников по потолку и дополнительно подсветить зеркало.

Ванная

В ванной подсветка не должна быть слишком яркой

Особое внимание уделяется защищенности светильника от влаги. На этот параметр стоит опираться при выборе осветительных устройств в ванную комнату

Особенности освещения

С помощью светодиодов можно подсветить потолок, стены, элементы интерьера. Для этого используются различные виды светильников, лент, панелей.

Потолка

Традиционным источником света для потолка является люстра. В небольших комнатах основное освещение организуется с помощью точечных светильников. На многоуровневых потолках выгодно смотрятся ленты, а на натяжных – эффект «звездного неба».

Стен

На стены рекомендуется устанавливать осветительные устройства с возможностью поворота. Подсветку зеркал, картин и других элементов дизайна осуществляют с помощью лент, панелей и точечных светильников.

Пола

Внизу стены монтируют точечные светильники или ленты, чтобы жильцам было удобно в темное время суток перемещаться по дому. Их устанавливают в коридорах. Рекомендуется ставить свет с датчиком движения – тогда подсветка будет включаться автоматически.

Основание светильника

Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.

Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей
надежности контакты на плате можно залить клеевым пистолетом.

Ножки
светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только
цемент застынет удалите пластиковую форму.

Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.

В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид
светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не
перепутайте полярность выхода плюс и минус.

Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Устройство светодиодной подсветки

В качестве светодиодного освещения используется гибкая лента с установленными светодиодами или диодные панели. Крепится лента на липкую основу. Лучше всего крепить ленту на металлический профиль, в этом случае за счет хорошего теплоотвода, лента прослужит намного дольше.

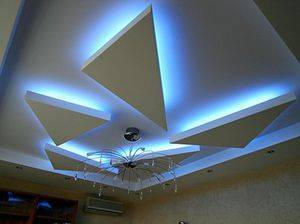

Устройство светодиодной подсветки двухуровнего потолка

Если клеить ленту не на теплопроводящий материал, то возможен перегрев светодиодов и выход из строя. В магазинах лента реализуется пятиметровыми катушками. Если длины светодиодной ленты не хватает, то их дополнительно стыкуют с другими лентами, специальными коннекторами или пайкой. Второй способ предпочтительнее, так как место пайки не окисляется. Светодиодные ленты запитываются от 12 и 24 В.


Схема светодиодной подсветки потолка (две ленты по 5 метров)

По мощности блок питания подбирают, учитывая мощность светодиодов и длину светодиодной ленты. Управление светодиодной лентой осуществляется через пульт и контроллер, который способен менять яркость, выбирать цвета, включать или выключать освещение и выбирать различные программы спецэффектов. Лучшим вариантом управления светодиодной лентой будут пульты и контроллеры, работающие на радиоволнах. При добавлении светодиодных лент, контроллеры не справляются с нагрузкой, в этом случае добавляются усилители.

Можно ли сделать светодиодную люстру своими руками

В продаже встречаются LED-ленты и панели различной яркости и цветовой гаммы. Используя их, можно собирать самодельные светильники. Но понадобится знание основ электрики и некоторые строительные навыки (пайка и другие, в зависимости от выбранных материалов).

По форме люстра из светодиодной ленты может быть:

  • квадратной или прямоугольной;
  • круглой;
  • более сложной — например, в виде конструкции из реек, труб и т. п.

Для последнего случая больше подходит гибкая светодиодная лента, которую наклеивают на основание. Липкий слой уже нанесён с обратной стороны, нужно только снять защитную плёнку и прижать полосу к чистой поверхности.

Для круглых приборов удобно взять готовую панель такой же формы. На основании закреплены светодиоды, часто у каждого есть миниатюрная линза, увеличивающая исходящие лучи.

Для прямоугольного корпуса тоже используют готовый модуль. Можно взять ленту, нарезать по размеру и разместить в несколько рядов или более сложной схемой. Сверху ставят полупрозрачную пластину, рассеивающую свет (из матового оргстекла или другого подобного материала). Тогда поток становится равномерным.

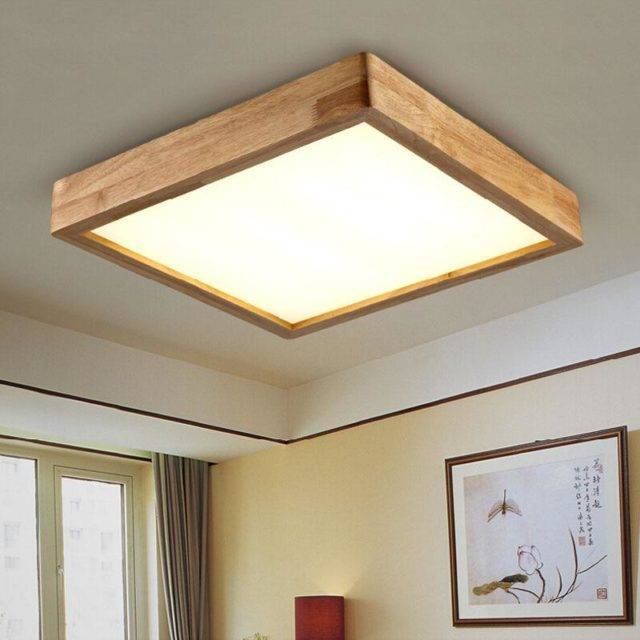

А для квадратных моделей можно взять светодиодный модуль от кассетного потолка «армстронг».

Делаем светодиодную подсветку для цветов своими руками

Изготавливать светодиодные лампы под цоколь нет смысла. Это не практично. Мы будем использовать светодиодную ленту. Изготовление самодельной фитолампы для цветов сводится к трем пунктам:

  1. Рассчитать необходимую мощность светодиодного освещения для цветов.
  2. Подобрать модель ленты.
  3. Подобрать блок питания.

Расчет мощности светодиодного освещения

Необходимая освещенность для полноценного роста цветов составляет 10000-15000 Люкс. Исходя из этих цифр следует отталкиваться при расчёте подсветки для растений из светодиодов.

Разберем на конкретном примере. Делаем подсветку рассады в коробке размером 0,75 x 0,3 метра. Обеспечим растения освещением 15 000 Люкс.

Наша освещаемая площадь:

0,75м * 0,3м = 0,225 м2

Значит наша требуемая интенсивность света:

15000 Лм/м2 * 0,225м2 = 3375 Люмен

Определим высоту расположения освещения. Полученная интенсивность освещения в 3375 Лм нужна при расположении светодиодных ламп для растений на высоте 1м. Уменьшив высоту в два раза, требуемая интенсивность упадет в 4 раза (закон обратных квадратов). Разместив освещение на высоте 0,5м, получим интенсивность света:

3375 / 4 = 845 Лм

Осталось подобрать LED ленту по этим параметрам.

Подбираем светодиодную ленту для подсветки цветов

Из расчета мы получили необходимую интенсивность света 845 Лм. При наших размерах коробки с цветами, лучше взять 2-4 отрезка ленты, длиной 0,75 м, чтобы равномерно покрыть всю площадь.

Световой поток LED ленты указывается из расчета на 1м. Если нам нужно только 0,75м, то необходимо добавить 25% к заявленной производителем интенсивности светового потока.

845 / 2 * 1,25 (компенсируем длину ленты) = 530 Люмен (для двух отрезков)

845 / 4 * 1,25 = 265 Люмен (для четырех отрезков)

Итоговые параметры ленты:

  • Интенсивность света (яркость) 465 Лм;
  • Температуру света – комбинируем теплый + холодный (3000К + 6000К);
  • Напряжение питания 12В – самый распространенный тип лент.

Нам подойдет SMD3528-W-60led — 3 метра, или SMD2835-W-60led — 1,5м. Здесь можете почитать про маркировку лент.

Выбор блока питания для светодиодных лент

Важно подобрать подходящий для драйвер для питания освещения комнатных растений. Критериев всего несколько:

  • Мощность (самый важный);
  • тип корпуса;
  • дополнительный функционал.

Расчет мощности блока питания. Рассмотрим на примере 3 метров ленты SMD 3528, 60 светодиодов на 1 погонный метр. Мощность 1 п.м. 4,8W. Прибавим 25% запаса на потерю в соединениях и проводниках и получим:

3м (длина) * 4,8W (мощность 1 метра) * 1,25 (запас) = 18W.

Подойдет любой БП мощностью больше 20Вт и напряжением 12В.

Тип корпуса. Бывают корпуса с разным уровнем пыле- влагозащиты, в алюминиевом или пластиковом корпусе с принудительным или естественным охлаждением.

  • Степень защиты выбираем в зависимости от условий эксплуатации. При высокой влажности (размещение внутри теплиц) степень защиты должна быть не ниже IP67.
  • Материал корпуса выбирайте любой. Преимуществ никаких не дает.
  • Принудительное охлаждение необходимо при высокой мощности блока питания (свыше 200W). В противном случае достаточно пассивного охлаждения.

Дополнительный функционал. Блоки питания могут иметь дистанционное управление с пульта, снабжаться lcd экранами, иметь таймеры. Дополнительный функционал приобретайте по желанию. Чем больше функций — тем дороже блок питания.

Подключение ленты к блоку питания

Схема подключения к блоку питания

Подключайте все отрезки лед ленты параллельно к блоку питания. При подключении используйте коннекторы (подробнее про соединение отрезков ленты). Один неразрывный участок ленты не должен превышать длины 5м.

Помните про класс защиты светодиодной ленты для растений и блока питания. Выбирая класс IP20 — размещайте освещение и питание в сухих, незапыленных местах. Если класс IP67,68 — размещать можно даже во влажных теплицах.

Монтаж профиля

Монтаж профилей проводится за счет дрели и шурупов с потайными шляпками. Когда будете заниматься светодиодными лентами это, облегчит прокладку. Размер расходного материала определяется исходя из того, из чего сделан профиль.

Воспользуйтесь электронной рулеткой, чтобы правильно определить длину кухонного гарнитура

После того как крепеж выполнен, поверхность нужно очистить и обезжирить. Эта процедура поможет сделать установку надежной. Те же действия выполняются если подсветка на кухни монтируется за счет накладного или углового профиля. Используйте врезной профиль, для которого не нужно крепление. Но такой монтаж подходит не для всех шкафов.

Крепление профиля

Установка своими руками профиля из алюминия должна проводиться очень аккуратно. Внешний вид в вашей подсветке для кухни не должен вызывать дискомфорта и давать доступ к лентам, чтобы не демонтировать шкаф.

Переходим к монтажу выбранной ленты. Установка светодиодных лент своими руками проводится после размещения профиля.

Разрез ленты на нужный метраж производится по специальным меткам

Установку проводят по следующим этапам

  1. Сделайте от мотка отрез с нужной диной. На контактах подсветки уберите силикон;
  2. Теперь нужно сделать припаивание к контактам. На светодиодных лентах внизу есть клеевой слой, снимите защитную пленку. Присоедините ленту с подсветкой к профилю;
  3. Далее присоедините экран рассеивающий освещение и разместите заглушки, внутрь шкафа устанавливаем БП без подключения к подсветке;
  4. Соблюдая полярность подключаем кабели подсветок. Светодиодная подсветка на кухне своими руками готова!

Монтаж светодиодной ленты

Сделав все это подключите конструкцию к электричеству и проверьте исправность. При правильном выполнении, каждый светодиод будет рабочий.

Готовая работа

Варианты установки датчика взмаха руки

Для усовершенствования подсветки устанавливают дополнительные функции. Так для своей ленты вы можете разместить датчик взмаха руки.

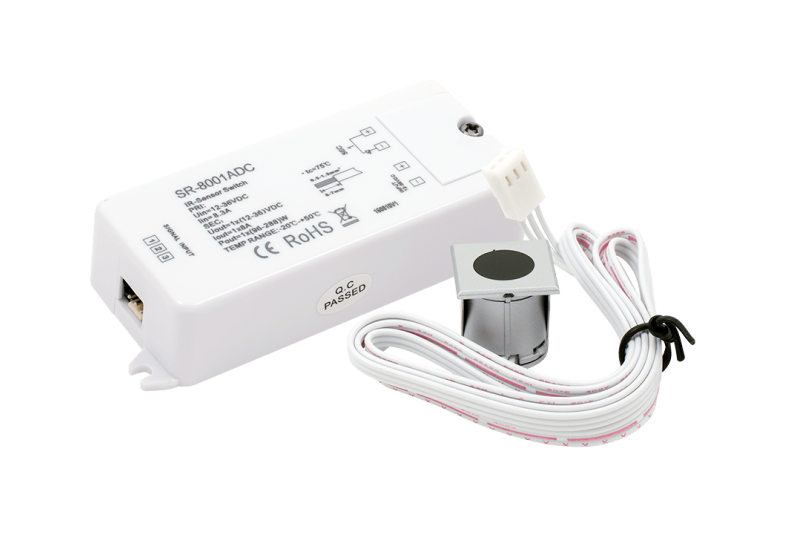

Датчик взмаха руки для LED подсветки

Лучше всего его размещать в дальнем углу кухни. Зона размещения определяется так:

  • условно представьте куда будут попадать лучи прибора;
  • определите, где находятся мертвые зоны и где не будут ходить люди;
  • воспользуйтесь схемой подключения.

Схема установки датчика

В зависимости от того, как часто вы будете пользоваться своим освещением, определите точку монтажа. Желательно разместить дополнительный выключатель, чтобы светильник можно было быстро отключить.

Использование светодиодов для освещения

Светодиодная лента представляет собой сложную конструкцию. На самоклеящейся основе из специального материала размещены светодиоды, которых может быть на метре от 30 до 240 штук. При подаче питания через специальное устройство диоды светятся. Интенсивность общего свечения зависит от количества элементов на 1 погонном метре ленты. Цветность зависит от материала пары и получаемой длины волны.

Этот источник света может создавать излучение любого цвета с регулируемой интенсивностью. Расход энергии по сравнению с такой же способностью освещения в люксах, ниже на 75%. Вдобавок ресурс работы устройства – 25000 часов. Ко всем прочим достоинствам можно добавить то, что осветитель не требует дополнительного места для монтажа, пожаробезопасен и удобен в пользовании.

Параметры выбора материала

Светодиодные ленты различаются по параметрам для целевого использования. Нерационально монтировать светодиоды в интерьере дома с высокой яркостью. Чем выше интенсивность свечения, тем больше потребляется электричества, выделяется тепловой энергии. Для человеческого глаза вреден избыточный свет. Существуют специальные нормы освещённости для каждого вида деятельности.

При выборе ленты для создания светодиодной подсветки своими руками необходимо выбирать:

  • цвет свечения;
  • яркость;
  • количество светодиодов на метр;
  • влагозащищённость > 65 при выборе материала для кухни и ванной комнаты.

Выбирая ленту класса RGB, следует иметь в виду, что это многоцветная конструкция с регулируемой цветностью и интенсивностью света. Она монтируется со специальным пультом управления. При использовании этого источника освещения следует учитывать, что не сама лента создаёт эффект, а отражающийся на фоне поток света. Поэтому лента должна размещаться незаметно. Использование специального алюминиевого LED профиля, который принимает в свою полость всю конструкцию, даёт красивый направленный луч. При этом исключается перегрев диодов, которые отдают своё тепло металлу.

Порядок монтажа освещения

Некоторая последовательность проведения монтажа освещения необходима. Следует соблюдать порядок производства работ.

  1. К месту установки осветителя подводится кабель от бытовой сети с установкой выключателя.
  2. В укромном углу крепятся блок питания и узел управления подсветкой на саморезы или другим способом.
  3. Очищается поверхность будущего монтажа от пыли и жирных отложений.
  4. Аккуратно разматывается и небольшими отрезками приклеивается лента. При этом с клеящейся поверхности снимается защитный бумажный слой.
  5. Излишек материала отрезается по специальной вертикальной метке, которую следует искать через каждые пять диодов.
  6. Подключение светодиодной ленты происходит вставлением штекеров в гнёзда.
  7. Подключение блока питания в специальную розетку или на скрутках с последующей припайкой мест соединения. Наложение изоляции.
  8. При желании установка алюминиевого профиля.

Эта последовательность является обязательной для монтажа светодиодов в интерьере. При этом силовую линию можно не снабжать выключателем, если используется многоцветный провод. Он регулируется пультом и имеет кнопку включения.

Если лента для подсветки не имеет штекеров, то подключение проводится подбором пар проводов по месту соединения. Приклеивая ленту, следует соблюдать аккуратность и крепить небольшими участками, чтобы избежать попадания на клейкую поверхность посторонних веществ.

Как все подключить

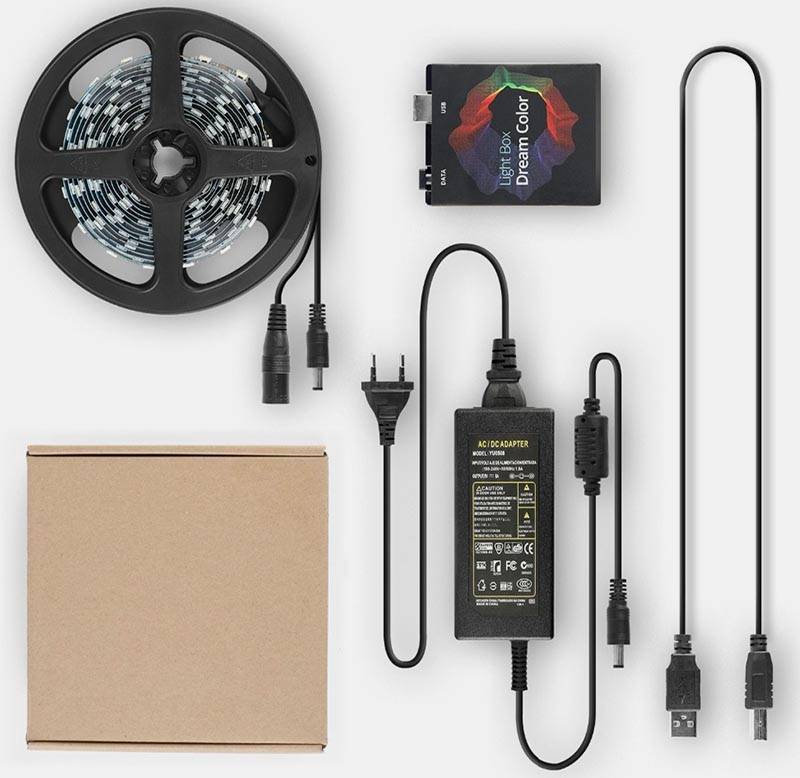

В коробке с устройством вы найдете: понятную инструкцию на английском с картинками, выбранный при заказе моток RGB-диодной ленты, сам блок управления подсветкой, внешний блок питания и кабели для подключения.

1. Для начала наклейте ленту на задней крышке телевизора максимально близко к краю по всему периметру.

2

Особое внимание уделите углам, можно разрезать ленту и спаять ее на стыках или просто аккуратно согнуть

3. После этого подключите ленту к блоку питания согласно схеме.

4. Логический кабель подключите к блоку управления.

5. Подключите блок управления в свободный USB-порт на вашей приставке.

6. Устанавливаем приложение Ambient light Application for Android из Google Play. Утилита платная, стоит 199 руб.

7. Запускаем приложение и сразу же можем проверить работу ленты, включив режим свечения одним цветом или случайный эффект.

8. После этого переходим в параметры приложения, параллельно считаем количество диодов в вертикальных и горизонтальных секциях нашей подсветки.

9. Настраиваем соответствующие параметры в настройках: задаем количество диодов по вертикали и горизонтали, направление ленты (по часовой стрелке или против),

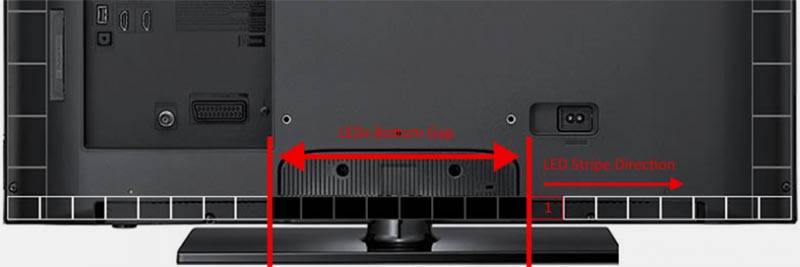

10. Настройка LEDs Bottom Gap позволяет задать неактивную область под стойкой телевизора, а параметр First LED Offset позволяет выбрать место первого диода при разных вариантах поклейки ленты.

11. Ниже можно настроить частоту обновления экрана, область захвата цвета и качество воспроизводимых эффектов (частоту смены цвета ленты).

После внесения всех параметров можете проверить корректность работы подсветки в режиме Screen Capture Mode.

▣ Для корректной работы подсветки в разных приложениях рекомендуем использовать сторонний плеер – Vimu Media Player. В его настройках необходимо активировать пункт Выводить видео в текстуру.

▣ Для работы при просмотре IPTV используйте OTTPlayer с включенной опцией Decoder медиаплеер.

▣ Просмотр YouTube с фоновой подсветкой возможен через приложение Smart YouTube TV.

В играх фишка будет работать без дополнительных настроек и танцев с бубном.

Виды

Светодиоды активно используются в любой области, где нужна подсветка. Их устанавливают как внутри помещения, так и снаружи.

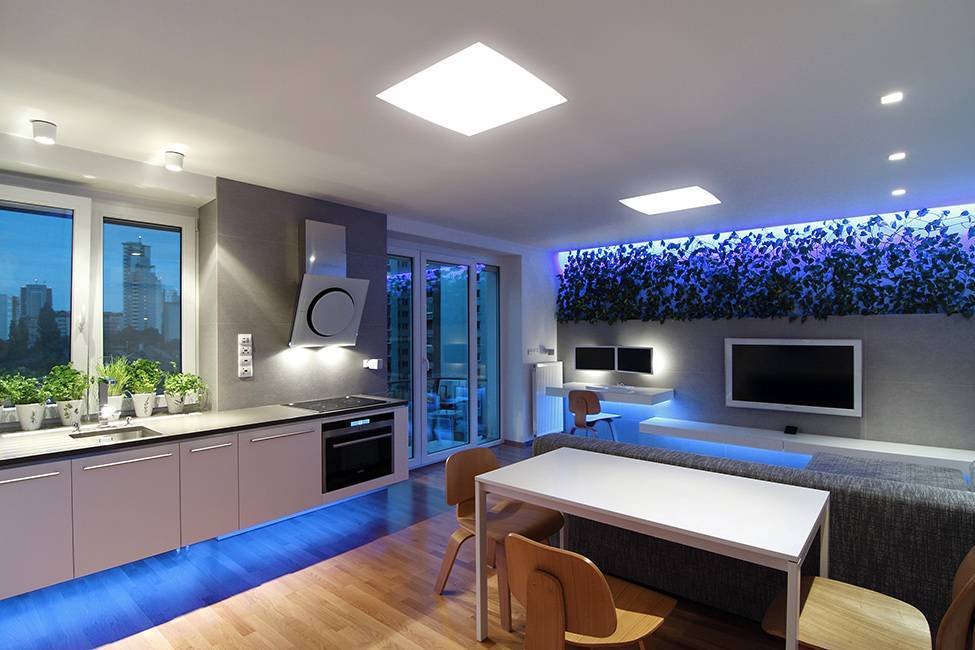

Квартирное

В квартире применяются разные светодиодные изделия – лампы, ленты, панели. С их помощью можно визуально разделить комнату и добавить акцент на нужный элемент.

Офисное

Для офиса используются светодиодные лампы и панели. Они дают равномерное освещение без мерцания.

Благодаря отсутствию мерцания диоды часто используют в рабочих местах. Светодиодная лампа не напрягает зрение и нервную систему человека.

Торговое

Качественное торговое освещение поможет подчеркнуть продаваемый товар. С этой целью используются мощные светодиодные светильники. Они применяются как для общего освещения, так и для акцентного.

Промышленное

К промышленному свету предъявляются жесткие требования. Оно должно быть ярким, комфортным, без мерцаний, равномерным. Сама же лампочка должна быть прочной и безопасной, с высокой степенью защиты от пыли и влаги. Диоды отлично подходят для создания подсветки в промышленных помещениях.

Аварийное

В случае экстренной ситуации в помещении существует источник аварийного света. Он работает при отключении электричества, а также обладает антипаническим эффектом. Также подсвечены опасные зоны и знаки безопасности (табличка «Выход»). Наиболее прогрессивным аварийным светом являются диодные светильники.

Консольное/уличное

Светильники для улицы должны обладать высоким уровнем устойчивости к перепадам температуры, влаге, механическим ударам. Уличные светильники, которые устанавливаются вдоль шоссе, должны быть без пульсаций для комфорта водителей.

Архитектурное

Главная цель архитектурной подсветки – подчеркнуть фасад здания, ансамбль, сооружение любого типа. Освещение позволяет не только осветить объект в темное время суток, но и украсить город. Выполняется при помощи декоративных светодиодных светильников или прожекторов.

Прожекторное

Светодиодные прожекторы активно используются для подсветки парадных входов, небольших площадей, охраняемых объектов, стадионов. Такие приборы обладают малым телесным углом и большой дальностью пучка света.

Ландшафтное

Для подсветки скульптур, деревьев, газонов используются ландшафтные светодиодные светильники. Они должны быть устойчивы к условиям агрессивной окружающей среды и обеспечивать оптимальный свет.

Иллюминация

Одним из видов архитектурной подсветки является иллюминация. Это освещение с помощью диодных гирлянд, светящихся фигурок, бегущих огней. Используется для оформления ТРЦ и подсветки объектов в праздники.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого
продеваете электрический провод сначала через отверстия в трубках, а далее
через уголки.

Натягиваете
провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки
не бегали по “струнам” их тоже фиксируете клеем.

После того
как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно
спаять отдельным проводком с одной из контактных площадок на светодиодной
ленте.

Проделываете
все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника,
минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные
обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель
вешается на два гвоздика на стену через просверленные отверстия в несущих
уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как
два предыдущих.

Но стоит
включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это
без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо
на панель и глазам не будет дискомфортно.

Фольга
хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним
светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

  • сама лента, электрический кабель, блок питания, выключатель;
  • канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
  • специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
  • при необходимости иметь дрель, шурупы с потайными шляпками;
  • двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2)Ток (А)
0,56
0,7510
114
1,515
219
2,521

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь – 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Варианты монтажа

Как установить светодиодные ленты для подсветки потолка? Это зависит от того, на что будет монтироваться лента.

Способ монтажа светодиодов, в зависимости от основы под светодиоды

В принципе, варианты монтажа ограничены лишь полетом фантазии. Но желательно учесть, что светодиод – точечный источник высокой яркости с малым углом рассеивания и смотреть непосредственно на него неприятно. Поэтому при монтаже нужно предусмотреть световой барьер, которым при стандартных схемах являются багет, гипсокартон либо монтажная планка для натяжного потолка.

Вместо моно- можно использовать многоцветную (RGB) ленту, которая послужит ночной подсветкой.

Многоцветная RGB лента в качестве ночной подсветки

Потолочная подсветка натяжного потолка, размещенная ЗА полотном потолка, зависит от материала полотна. Если он плотный или темных оттенков, светопропускающая способность его низкая, и ленты, размещенные над тканью, сгодятся только для ночной подсветки.

Подсветка натяжного потолка с использованием полупрозрачных материалов, да еще и с нанесением изображений, позволяет создать неповторимую атмосферу в любом доме.

Подсветка натяжного потолка с рисунком

Отдельно стоит коснуться варианта натяжного потолка «звездное небо». Как подсветить потолок светодиодной лентой зависит от конструктивных особенностей этого решения. Существует два типа технического исполнения такого декора – статический и динамический.

Статический — когда рисунок нанесен на полупрозрачную ткань. В этом случае подсветка размещают по периферии, а при необходимости и на самом потолке.

Динамический — по дизайну картинки он может быть полностью идентичен, но над тканью монтируется система оптоволоконных проводников, передающих сигнал от проектора. Благодаря этому достигается натуральное мерцание звезд и эффект полного погружения.

Как выполняется динамическая подсветка потолка

Светодиодное освещение потолка полностью оправданное решение. Несмотря на относительно высокие первоначальные затраты, такой тип освещения в квартире будет радовать глаз, и в перспективе окупится за счет существенного снижения потребления энергии на освещение квартиры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
