Тросиковая коробка на Лада Гранта: что нужно знать

Отличается ли регулировка сцепления на тросовой и бестросовой коробке

В последние годы производители устанавливают на автомобили сцепления всего двух видов. Это гидравлический и механический привод.

Гидравлический похож конструкцией на привод другой гидросистемы в автомобиле – тормозной. Принцип работы основан на несжимаемой жидкости. Педаль сцепления с цилиндром соединена трубопроводом с тормозной жидкостью. Такая конструкция более сложная и дорогая. Кроме педали, в систему еще входит бачок для жидкости и шланги для циркуляции жидкости. Подобный привод используется на классике, а также на новых Vesta и X-Ray.

Когда водитель выжимает педаль сцепления, поршень в главном цилиндре движется за счет действия толкателя. Из бачка поступает жидкость, которая уходит в систему к рабочему цилиндру, сдвигая поршень. Толкатель поршня давит на вилку сцепления.

Механический привод также используется довольно давно. У него невысокая цена и надежность всей конструкции. В этом случае от педали до вилки сцепления идет трос через салон и подкапотное пространство. Объединяет это все рычажная система и механизм для регулировки хода педали. Именно он стоит на «Лада Гранта».

При нажатии на педаль усилие передается с педали на трос, а затем – на рычажный механизм. Это обеспечивает движение вилки.

Несмотря на то, что оба типа сцепления распространены, порядок их регулировки сильно отличается. Гидравлическое регулируется само по себе. Однако настройка возможна при условии наличия резьбы и гайки на рабочем цилиндре. Для регулировки потребуются плоскогубцы и линейка. Вот таким образом происходит процесс настройки:

Проверьте уровень жидкости в сцеплении. Ее не должно быть больше или меньше нормы.
Найдите возможность выполнять работы под автомобилем. Нужна яма, эстакада, подъемник. Автомобиль требуется надежно зафиксировать.
Найдите толкатель рабочего цилиндра.
От вилки отцепите пружину. Замерьте расстояние от вилки до штока толкателя. Затем вилку вытяните и замерьте еще раз. Размеры сверьте с документацией. Обычно это 5 мм. Если размеры не соответствуют, выполните настройку.
От вилки отсоедините пружину, ослабьте фиксирующую гайку и начните поворачивать регулировочную. Таким способом выставляются правильные размеры.

Обязательно нужно вывезти автомобиль на обкатку и проверить работу сцепления и КПП.

Какая трансмиссия лучше?

АвтоВАЗ действительно проделали огромный объем работы с целью предоставления автолюбителям популярной модели с различными типами трансмиссии. И механика, и автомат, и робот имеют свои преимущества и недостатки. Модель с МКПП стала массовой отчасти потому, что является самой доступной. Несмотря на временами возникающий гул и шум, автомобиль с 5-ступенчатой механикой остается неплохим выбором. Но для жителей больших городов лучше всего подойдет авто с АКПП.

Автомат с гидротрансформатором обеспечит комфортное управление машиной и не доставит серьёзных хлопот. Версия модели с АМТ считается технологичной, современной, но одновременно с этим наиболее проблемной. Есть вероятность, что в дальнейшем производитель откажется от робота, отдав предпочтение в сторону вариатора CVT, как это было сделано в Лада Веста. Седан с роботом можно купить как новым, так и с рук на вторичном рынке. Второй вариант самый опасный и непредсказуемый: часто на РКПП еще до 100 тыс. км пробега выходят из строя сервомеханизмы и изнашивается сцепление. Обслуживать и ремонтировать такой узел крайне накладно.

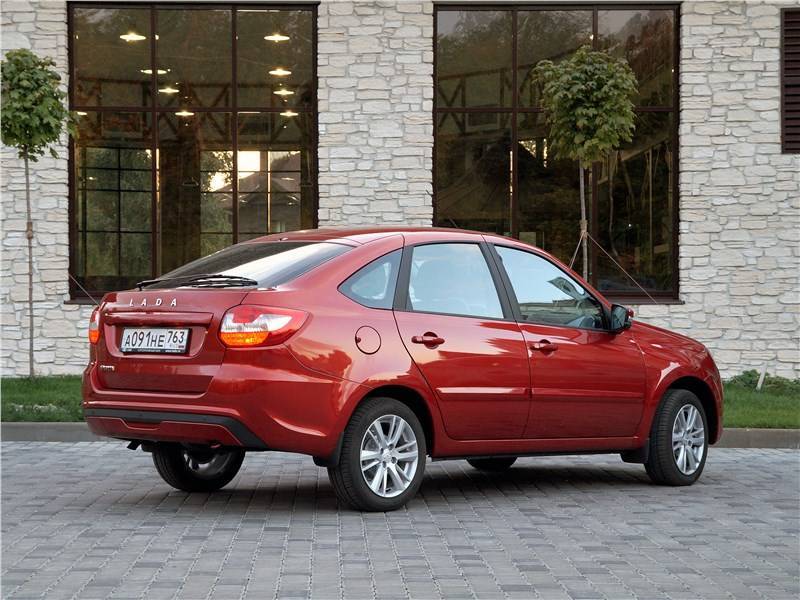

Лада Гранта

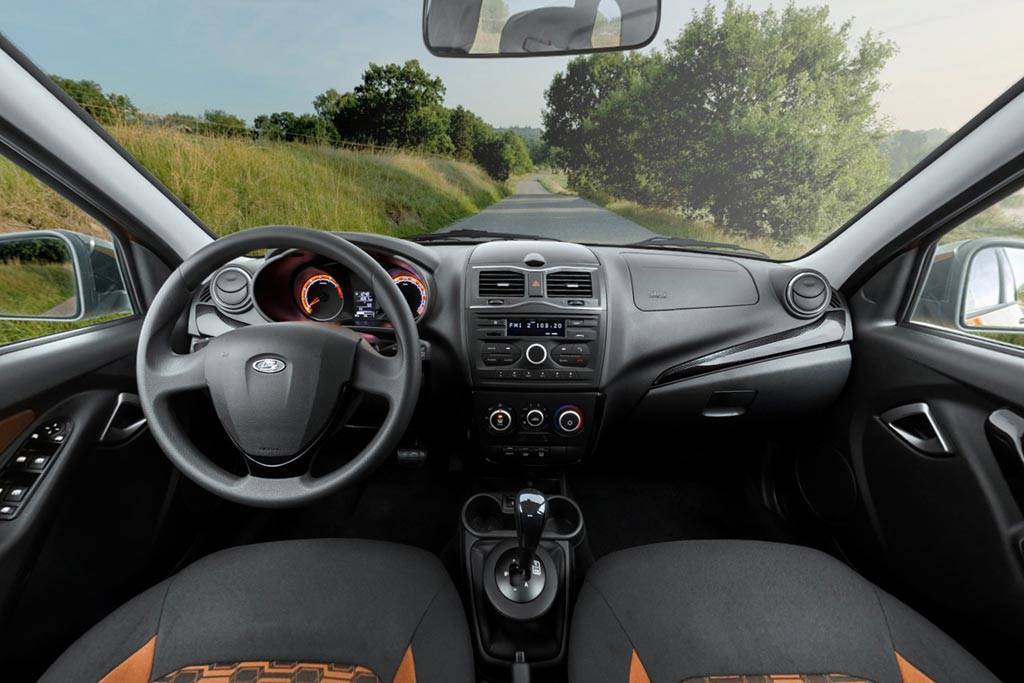

Интерьер Лада Гранта с АКПП Jatco JF414E

Интерьер Лада Гранта с роботизированной трансмиссией

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Принципы работы

Прежняя коробка с модернизацией

Новая конструкция — это прежняя коробка передач со значительной модернизацией. Предыдущая конструкция нам известна своими недостатками: большие ходы рычага, затрудненное включение и низкий виброкомфорт.

Коробка передач с тросовым приводом не является новым типом. Устройство можно смело назвать обновленной версией прежней конструкции, которую сделали более удобной, усовершенствовав ее. Из этого следует, что водителю, привыкшему к прежней версии коробки, не будет нужно переучиваться. Для тросовых КПП, изменен диаметр сцепления, увеличенного с 200 до 215 мм. Стартер перенесли, установив его вдоль двигателя.

Два троса при взаимодействии с коробкой будут гасить на себе передающиеся колебания. Это сделает переключение более мягким, а также уменьшит ход ручки КПП. Тросовая конструкция позволяет переключениям быть четкими, а не жесткими. К тому, существенно сократился ход рычага переключения. Тросовый привод превосходит другие решения конструкций в плане сезонных изменений в погоде. В результате замены тягового на тросовый привод уменьшилось количество заливаемого масла на 30% благодаря переносу механизма выбора передач наверх из нижней части.

Сильный мороз способствует сгущению масла. Привычная коробка передач требует больших усилий для запуска двигателя. Но механизм троса устраняет эту проблему, поскольку механизм переключения не погружен в масло, так как находится сверху.

Использование тросового привода способствует значительному сокращению продольного движения – до 13 см, а поперечного – до 9 см. Конструкцию сделали надежной и максимально оптимизированной. Это тип коробки передач хорош для авто с двигателями большой мощности. Так как сцепление было увеличено, то и момент у него достаточно высок.

Коробка с модернизацией

Качество переключений и виброкомфорт машины

Коробка передач относится к сложным агрегатам. Как утверждают многие автолюбители, переключение скоростей — операция непростая. Со временем каждый водитель набирается опыта в управлении автомобилем. Но в период адаптации огромная нагрузка ложится на трансмиссию. Водители, которые не уверенны в себе, во время переключения передачи часто забывают нажать на педаль.

Конструкция коробки дает возможность в меньшей степени воздействовать на саму коробку из-за уменьшенного количества ходов. Ко всему, устранены возможности утечки масла. Производители автомобилей считают, что такой вариант коробки не повлияет на стоимость авто.

Отзывы об обновленной коробке передач подтверждают факт бесшумности при запуске двигателя и во время отпускания сцепления. Автолюбители говорят о легком включении и отсутствии вибрации. Многие пользователи сходятся на том, что теперь передачи приятно переключать. В отзывах некоторые автомобилисты указывают на то, что в движениях рычага почти ничего не изменилось, но зато он не болтается и тихо перещелкивает благодаря отсутствию люфтов в приводе.

Особенности ремонта и обслуживания

Автомобиль должен выглядеть хорошо не только снаружи, но и изнутри. Чтобы коробка радовала своего владельца, необходимо ее своевременно обслуживать. Конечно, вовремя заливать масло, но существует ряд проблем, с которыми водителю придется постоянно бороться. А для этого нужно знать главные «болезни» трансмиссии.

Все виды механики

Механическая коробка надежна, но имеет ряд существенных недостатков. Переключение передач не слишком точное, в отличие от иномарок. Также со времен девятых моделей до сих пор не устранена проблема «дребезга ручки КПП» при включении второй.

На третьей коробка начинает гудеть, кулиса подвергается быстрому износу, особенно на автомобилях лифтбек.

Робот

На роботе задействован электромеханический привод, который быстро изнашивается при жесткой эксплуатации автомобиля. Из-за сильного нажатия на педаль газа с первой передачи робот, вместо переключения на вторую, перескакивает на третью. Из-за такой эксплуатации коробка начинает капризничать и пинаться. Робот предпочитает спокойное передвижение. Но если коробка начала пинаться, можно перевести ее в ручной режим.

Гидроавтомат

Если обслуживать эту коробку вовремя, то она может проехать до 200 тысяч км. Производить замену жидкости нужно 1 раз в 60 тысяч км. Гидроавтомат очень надежен, хотя многие владельцы на него жалуются.

Коробка гидроавтомат

Закрепилось мнение, что автоматы плохо набирают скорость, зато хорошо «кушают» бензин. Большинство неприятностей с автоматом — это хамское отношение водителя к своему автомобилю. Автомат любит спокойную езду, а при передвижении «газ в пол» могут начать течь сальники. Также из-за неаккуратной езды водители часто пробивают поддон АКПП, добавляя работы на СТО.

Где находится щуп

Для заливки масла необходимо проверить содержимое, но сначала надо понять, где находится щуп. На механической коробке «Лады Гранты» щуп коробки передач отсутствует, на автомате он находится за воздушным фильтром.

Проверка уровня масла

Уровень масла в коробке можно проверить с помощью щупа, ориентируясь максимальной и минимальной отметками. Если щуп отсутствует, то необходимо задействовать переливную трубку.

Изначально требуется запустить автомобиль и прогреть коробку передач, при заведенном двигателе открутить заглушку переливной трубки.

Если масло не вытекает, то нужно долить его через заливное отверстие до тех пор, пока масло не будет вытекать из переливной трубки.

Как убрать посторонний шум

Даже после покупки нового автомобиля «Гранта Лифтбек» может образоваться гул в коробке. При обращении в СТО по гарантии мастера говорят, что это естественный звук. Ремонт коробки по гарантии — дело сложное, но можно убрать его в неспециализированном центре. Для этого снимают трос сцепления с крепления и заменяют вставку на прорезиненную шайбу. Резина на шайбе должна быть мягче и тогда вибрация утихает.

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

Тросы при переключении глушат колебания.
Рычаг втыкается мягко, без щелчков и стуков.
За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

80W-90;
80W-85;
75W-90;
75W-85;
75W-80.

Компания рекомендует заливать марки масел «Лукойл» , «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

Какая трансмиссия лучше?

АвтоВАЗ действительно проделали огромный объем работы с целью предоставления автолюбителям популярной модели с различными типами трансмиссии. И механика, и автомат, и робот имеют свои преимущества и недостатки. Модель с МКПП стала массовой отчасти потому, что является самой доступной. Несмотря на временами возникающий гул и шум, автомобиль с 5-ступенчатой механикой остается неплохим выбором. Но для жителей больших городов лучше всего подойдет авто с АКПП.

Автомат с гидротрансформатором обеспечит комфортное управление машиной и не доставит серьёзных хлопот. Версия модели с АМТ считается технологичной, современной, но одновременно с этим наиболее проблемной. Есть вероятность, что в дальнейшем производитель откажется от робота, отдав предпочтение в сторону вариатора CVT, как это было сделано в Лада Веста. Седан с роботом можно купить как новым, так и с рук на вторичном рынке. Второй вариант самый опасный и непредсказуемый: часто на РКПП еще до 100 тыс. км пробега выходят из строя сервомеханизмы и изнашивается сцепление. Обслуживать и ремонтировать такой узел крайне накладно.

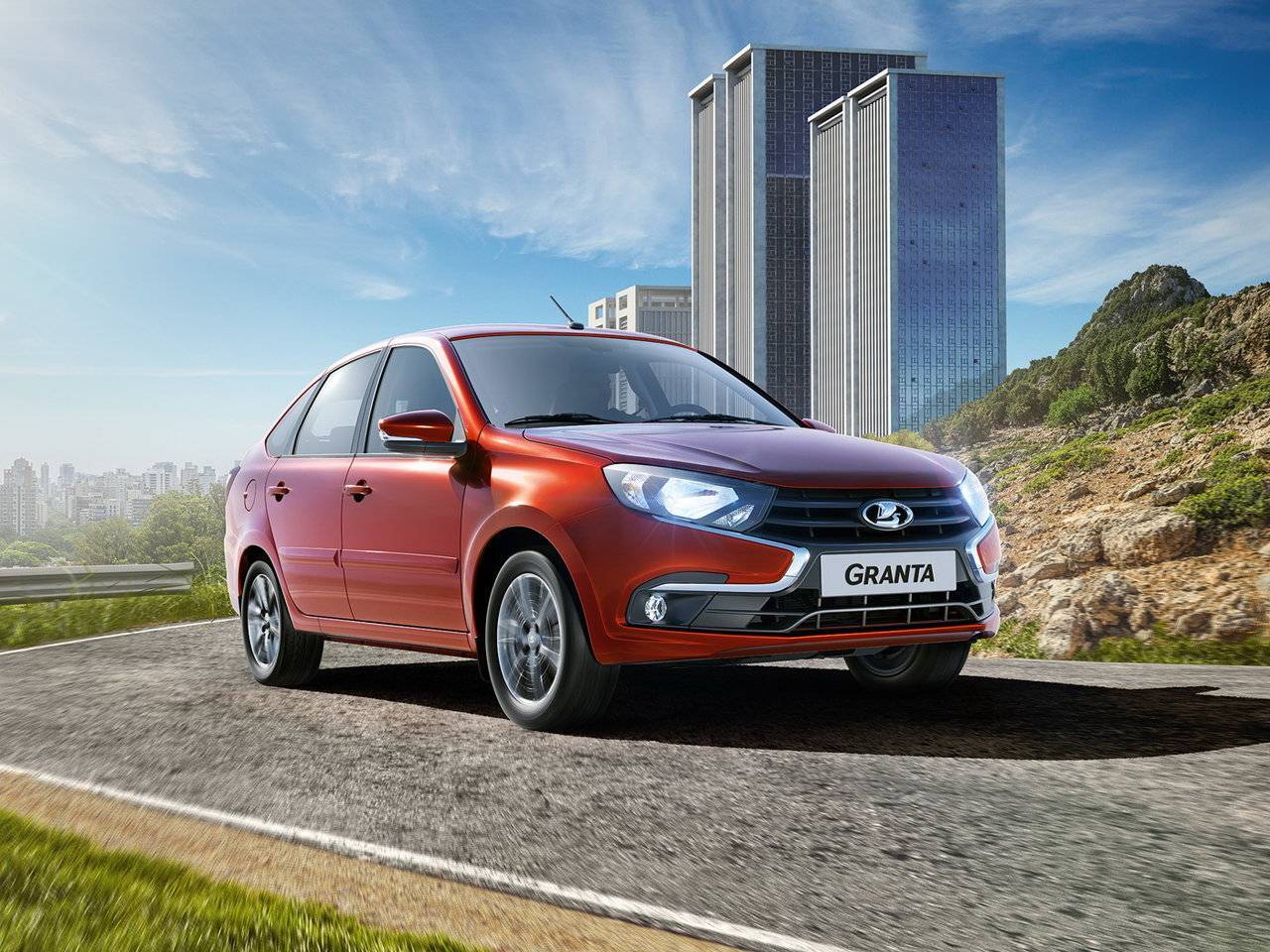

Лада Гранта

Интерьер Лада Гранта с АКПП Jatco JF414E

Интерьер Лада Гранта с роботизированной трансмиссией

edit this post

#механическая коробка передач

Механика на Гранте – это глубоко модернизированная коробка 2180, которая устанавливалась на ВАЗ-2108. Первые выпуски Грант оснащались именно коробками 2180. На смену 2180 пришла коробка 2181. Лада.Онлайн приводит существенные различия между этими КПП:

Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
Диаметр сцепления увеличили до

215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.

Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
Механизм выбора передач был разработан заново (группа компаний Schaeffler).
Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
В механизме предусмотрели блокировку от случайного включения заднего хода.
Объем масла в КПП уменьшился с 3,3 литров до 2,2.
С завода в КПП заливают вместо минералки – полусинтетику.

Первые механические коробки 2181 издавали ощутимый вой при движении автомобиля(вот откуда нескончаемый поток критики про вой коробки!!!), но позднее ВАЗ улучшил технологию обработки шестерен и валов. И в 2014 году МКПП на Гранте стали заметно тише. В Гранте рестайл, опять же не обошлось без доработки МКПП, так передаточное число главной пары МКПП увеличено с 3,710 до 3,940, что делает разгон более динамичным. Несмотря на доработки, многие владельцы отмечают следующие недостатки:

вторая передача может включаться с хрустом;

переключения недостаточно четкие, хотя и установлен тросовый привод;
несмотря на доработку, остался вой на второй и третьей скорости.
При разгоне автомобиля может наблюдаться вибрация, рычага КПП на 3-й передаче.

В остальном МКПП довольно надежна.

У меня Гранта как раз на механике. Из перечисленных недостатков МКПП, на моей машине нет ни одного, кроме НЕЗНАЧИТЕЛЬНОГО шума на второй передачи. Да и то на скорости до 40 км/ч. С такой скоростью езжу редко, как впрочем и на второй передаче. Этот шум настолько незначителен, что называть его воем язык не поворачивается.

В инструкции по эксплуатации Лада Гранта для АКПП предписано использование только оригинального масла NISSAN ATF Matic-S или EJ-1. Для МКПП и робота рекомендаций нет. Но в более ранних редакциях мне удалось найти информацию по маслу в МКПП.

Необязательно брать масло, указанного производителя, наиболее важен параметр вязкости. При определении вязкости исходить нужно из региона проживания. Вот таблица:

яндекс картинки

#Замена масла в кпп всех типов коробок, установленных на Гранте, заводом-производителем не предусмотрена. На официальном сайте Лада, в регламенте ТО, нет работ по замене масла в КПП. Не буду ничего говорить про замену масла АКПП и робота, потому как я сторонник механики. В своей автожизни я ездил только на механике, и масло в коробке менял дважды. Первый раз это произошло на Шевроле Ланос. Пришлось менять только потому, что масло, при минус 5 градусах, становилось настолько густым, что машина ехала на нейтрали. Второй раз на Киа Рио, да и то по причине замены ШРУСов. Несмотря на большие пробеги, я ни на одной машине не сталкивался с проблемами МКПП.

Автоматическая коробка

«Автомат» на автомобиле Тольяттинского автозавода ставился с июля 2012-го до марта 2015 года – это 4-ст. АКПП японского производителя Jatco.

Четырехступенчатая АКПП Гранта – модели JF414E, классического типа, с гидротрансформатором, подобными агрегатами оснащаются легковые автомобили Ниссан, Мицубиси, Сузуки.

Сейчасчитают Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

976

Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Данный тип трансмиссии на Granta идет в паре только с 98-сильным силовым агрегатом ВАЗ-21126.

Коробка передач отличается высокой надежностью, при бережной эксплуатации и своевременном техобслуживании может пробежать до 200 тыс. км.

Производить замену трансмиссионной жидкости необходимо через каждые 60 тыс. км, заводом-изготовителем рекомендуется заливать «ниссановское» фирменное масло ATF EJ-1 или Matic-S.

Проблемы АКПП.

Автомат Лада Гранта по качеству больших нареканий не вызывает, если трансмиссии и требуется ремонт, то в основном по вине водителя:

в результате пробуксовки сгорают фрикционы;
после перегрева начинают подтекать прокладки и сальники;
при наезде на препятствие пробивается поддон АКПП, и тогда уже точно требуется основательный ремонт.

У автовладельцев больше претензий к эксплуатационным характеристикам «автомата» – повышенное потребление топлива, вялый разгон автомобиля, подергивания во время переключения передач при динамичной езде.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».
