Установка и подключение парктроника: что нужно знать

Какой парктроник выбрать и где дешевле купить

При движении автомобиля вперед все препятствия видны и так хорошо, поэтому нет смысла устанавливать датчики парктроника на передний бампер. Исходя из вышесказанного для самостоятельной установки в свой автомобиль, я выбрал парктроник с четырьмя ультразвуковыми датчиками для установки на задний бампер, с оповещением звуковым сигналом и выводом графической и цифровой информации на дисплей.

На фотографии представлен набор комплектующих для установки парктроника в автомобиль. В наборе есть даже специальная фреза, для сверления отверстий в бампере для монтажа ультразвуковых парковочных датчиков.

https://youtube.com/watch?v=5KDwoqRXfBg

Схема работы парктроника

Если вы приняли решение самому поставить парктроник своими руками на кузов или бампер авто, то для начала разберемся со схемой работы устройства. Основным его предназначением является сигнализирование автолюбителю при помощи звуковых и световых импульсов о том, что транспортное средство находится слишком близко к препятствию. На сегодняшний день существует много типов таких приборов, в том числе оснащенных камерами, выводящими картинку на дисплей магнитолы, отдельный монитор либо даже лобовое стекло.

Итак, если вы решили установить парктроник, то ознакомьтесь с его схемой работы, приведенной ниже:

1. Схема оснащена несколькими датчиками, которые после подключения позволяют выявлять препятствия, используя при этом ультразвуковой импульс.
2. Когда регулятор обнаруживает препятствие, на него возвращается волна.
3. Регулятор передает импульс об имеющихся помехах на блок управления, который впоследствии обрабатывает полученные данные.
4. В итоге, если подключение и настройка были произведены правильно, водителя оповещают о помехах. Это может быть звуковой сигнал, визуальный либо комплексный. На дисплей магнитолы или самого устройства может быть выведено расстояние до объекта помехи. Но по факту наши автолюбители обычно воспринимают только звуковые импульсы.

Установка парктроника

Установка датчиков на переднем бампере

Перед началом монтажа бампер рекомендуется снять с автомобиля. Его, естественно, нужно почистить и помыть. Возможно, что на бампере есть уже заводская разметка установки датчиков парктроника. Если она отсутствует, сделаем разметку сами. Надо учесть, что датчики устанавливаются на высоте не менее 50 сантиметров от поверхности земли. Размечаем места установки датчиков так, чтобы они находились на равном расстоянии друг от друга, от края бампера.

Датчики не должны наезжать на номерной знак и его молдинг. Затем берем дрель с тонким сверлом и делаем отверстия в бампере. Специальной фрезой, она входит в комплект парктроника, расширяем отверстия. Вставляем в отверстия датчики. Провода датчиков закрепляем хомутами. Крепятся они на бампере. Датчики должны стоять по отношению к земле под прямым углом.

Монтаж датчиков на заднем бампере

Действия те же. как и при монтаже датчиков на переднем бампере. Только предварительно в салоне багажника сдвигаем обшивку. Провода, идущие к датчикам, можно пропустить через задние фонари.

Устройство должно быть заземлено. Для этого с обеих сторон багажника есть точки заземления. Оповещающее устройство, например, дисплей, устанавливается в передней части автомобиля. Чаще всего у левой стойки. Надо учитывать, что парктроник работает от сети постоянного тока. Поэтому при монтаже нужно соблюдать схему подключения.

Обычно такая схема идет в комплекте с самим устройством. Нельзя путать «плюс» и «минус» схемы, прибор работать не будет или пойдут искажения. В комплекте не поставляется монтажный провод для разводки по автомашине. Поэтому его придется докупать самому. Купить нужно будет провод для подключения питания, для подключения системы оповещения. Гофру для защиты проводов, изоленту, крепеж, в частности, хомуты.

Примерная схема подключения парктроника приведена на картинке ниже:

Все работы по установке парктроника занимают не более 3 часов.

Тестирование парктроника

Самая надежная проверка работы парктроника – это тестирование его на специальном стенде. В таком тесте можно полностью проверить его работоспособность в самых разных режимах. Если проверять парктроник самому, то лучше это сделать на хорошо изученном маршруте, там, где вы знаете все препятствия, например, при парковке около своего дома. Проверьте, как он реагирует на помеху на различных расстояниях. Как ведет себя при изменении обстановки. Например, при появлении вблизи автомашины. Но лучше не поленитесь, отнесите его в автосервис и погоняйте на стенде.

Подробнее о работе с конкретными парктрониками вы можете ознакомиться по следующим ссылкам: Флэшпоинт, Паркмастер, Кобра).

Ремонт своими руками

Существует несколько ситуаций, в которых необходим ремонт парктроников. Пошаговая инструкция по восстановлению детали зависит от причины и характера поломки.

• Если после включения заднего хода система не подает сигналов, необходимо проверить, подключена ли она к источнику питания. Следующая причина может заключаться в неправильном монтаже проводки. Для устранения проблемы следует попробовать восстановить схему подключения ЭБУ и отремонтировать цепь питания. Еще понадобится проверка заземления блока.
• Если точность отображения данных снижается или парковочный радар не вовремя определяет дистанцию до ближайшей преграды, возможно, он загрязнен. Чтобы предотвратить столкновение с инородным объектом, необходимо немедленно очистить деталь от пыли, грязи и воды.
• При отсутствии следов загрязнений, поврежденной проводки или других признаков, но частых ложных срабатываниях датчика, необходимо проверить его настройки. Нередко производители выставляют высокую чувствительность, из-за которой прибор реагирует на малейшие объекты.
• К распространенным типам поломок относят неспособность датчика определять помеху. В таких случаях ремонт начинается с проверки параметров и чистки радара от грязи. Порой устройство остается бездейственным по причине попадания сигнала в «мертвую зону». Для решения проблемы понадобится перестроение схемы или установка дополнительных узлов.
• Если в автомобиле задействован парктроник с металлизированной лентой, с ним выполняются аналогичные манипуляции. При отсутствии сигнала или частых ложных срабатываниях, достаточно оценить внешнее состояние устройства и убедиться, что оно не загрязнено. В противном случае нужно будет выполнить чистку поверхности от пыли, грязи или следов жидкости.

Если ремонт прибора своими руками оказывается слишком сложным, целесообразно отказаться от самостоятельного выполнения и обратиться к специалистам за помощью. Для жителей больших городов, таких как Москва, не будет проблемой найти ближайший сервис. Но для представителей отдаленных населенных пунктов обращение в автомастерскую часто обходится дорого. Поэтому возможность самостоятельно отремонтировать парковочный радар — хороший способ сократить расходы и вернуть системе прежнюю функциональность.

Схема работы парктроника

Гаджет с дисплеем для парковки

Если вы приняли решение самому поставить парктроник своими руками на кузов или бампер авто, то для начала разберемся со схемой работы устройства. Основным его предназначением является сигнализирование автолюбителю при помощи звуковых и световых импульсов о том, что транспортное средство находится слишком близко к препятствию. На сегодняшний день существует много типов таких приборов, в том числе оснащенных камерами, выводящими картинку на дисплей магнитолы, отдельный монитор либо даже лобовое стекло.

Итак, если вы решили установить парктроник, то ознакомьтесь с его схемой работы, приведенной ниже:

1. Схема оснащена несколькими датчиками, которые после подключения позволяют выявлять препятствия, используя при этом ультразвуковой импульс.
2. Когда регулятор обнаруживает препятствие, на него возвращается волна.
3. Регулятор передает импульс об имеющихся помехах на блок управления, который впоследствии обрабатывает полученные данные.
4. В итоге, если подключение и настройка были произведены правильно, водителя оповещают о помехах. Это может быть звуковой сигнал, визуальный либо комплексный. На дисплей магнитолы или самого устройства может быть выведено расстояние до объекта помехи. Но по факту наши автолюбители обычно воспринимают только звуковые импульсы.

Сборка парктроника в домашних условиях

Полезные советы автолюбителямКак правильно выбрать парктроник для автомобиля

1. Приклейте плату Arduino ко дну ящика при помощи клея или силикона и подведите питание к контроллеру.

2. Присоедините питание ультразвукового датчика 5В.

3. Подключите выход ультразвукового датчика «SIG» к выводу ШИМ Arduino (это нужно для того, чтобы мы могли слать импульсы в датчик, а потом считывать их возврат). Используйте, допустим, 7вывод.

4. Перед подключением трехцветного светодиода, определите какие «ноги» за какой цвет отвечают. Красный, зеленый и синий подсоединяете соответственно к 11, 12 и 13 выводу Arduino.

5. Теперь осталось дело за программой. После тестирования ПО, если все нормально работает, то закрепите датчик на стене вашего гаража, а светодиод выведите в удобное для Вас место.

Работа

Работа датчиков, именуемых парковочными радарами, основана на использовании звуковых волн. Именно поэтому такие сенсоры правильней называть сонарами, а не радарами.

Для измерения расстояния сенсоры посылают ультразвуковые волны, которые отбиваются от препятствия, возвращаясь к датчикам. Поскольку скорость волн является постоянной величиной, замер времени позволяет вычислить расстояние до предмета. Чем ближе датчики к препятствию, тем чаще становится посылаемый сигнал. При значительном сближении (обычно 10-40 см, в зависимости от настройки) сигнал становится постоянным. В этом и заключается принцип работы парктроника.

Информирование водителя авто происходит с помощью цветовой визуализации, которая передается на экран. Дополнительно подается звуковой сигнал. В некоторых моделях отображается расстояния до предмета.

Комплектация

Для установки парковочных датчиков в авто вам необходимо приобрести стандартный комплект. Это может быть штатная система, которая не была выбрана владельцем при покупке в автосалоне, либо универсальный набор. Унифицированное устройство будет в себя включать следующие компоненты:

• блок управления парктроником;
• комплект датчиков, который обычно состоит из 4 штук. Выходы сенсоров будут автоматически укомплектованы разъемами типа «мама»;
• дисплей либо звуковой зуммер с соответствующими разъемами для подключения;
• провода для подключения питания. Соответственно, вывод «массы», который зачастую идет с клеммой «под болт», и «+». В комплекте должна быть специальная заклепка, которая позволит подключить плюсовой провод без «скруток» и изоленты. Для подключения питания необходимо заложить два провода в пазы заклепки, защелкнуть пластиковый кожух. После этого пассатижами сжать металлическую пластину, которая, продавив изоляцию, соединит жилы. При необходимости столь удобное приспособление можно докупить;
• инструкция.

Разумеется, комплектация будет зависеть от конкретной модели парктроника. Уважающий себя производитель обязательно укомплектует систему специальной фрезой для сверления отверстий в бампере авто.

Требования инструкции

Многие приборы имеют четкие требования к установке датчиков. К примеру, интервал, минимальная и максимальная высота расположения.

Если вы планируете установить парктроник, чтобы не обдирать бампер авто об бордюры, не инсталлируйте датчики слишком высоко. Но и низко ставить его также не стоит, так как сенсор может среагировать на дорожное полотно. Также многие производители рекомендуют ставить датчики под углом 90º относительно дорожного полотна.

Обязательно следите за тем, чтобы не перепутать порядковые номера при подключении сенсоров к блоку питания. В противном случае отображение на экране стороны препятствия, к которому приближается авто, будет производиться некорректно.

Подключение к КПП

Эта схема чуть сложнее. Чтобы реализовать ее, потребуется датчик включения первой передачи. В качестве такого можно использовать обыкновенную кнопку. Также необходимо сделать своими руками держатель или кронштейн для кнопки. Когда на КПП включена первая передача, то селектор нажимает на кнопку, которая и будет активировать парковочный радар.

Вот как подключать передние парктроники по данной схеме. Вначале следует разобрать кожух кулисы КПП. Здесь всегда есть свободное место. Там же находятся крепежные элементы. Индивидуально под существующий крепеж изготавливают держатель. Кнопку лучше приобретать с щелчком – это иногда может быть полезней. Далее кнопка внедряется в держатель для нее. После этого можно проверять решение на авто в движении. При необходимости может понадобиться регулировка.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Принцип действия

Чтобы установить передний парктроник на автомобиль своими руками, нужно приблизительно понимать, как работает данная система. Принцип работы очень простой, и мы сейчас его подробно рассмотрим.

Управляющий блок посылает на ультразвуковые датчики сигнал. В результате датчики начинают излучать ультразвуковую волну. Данное излучение направлено под углом 120 градусов. Если волна сталкивается с каким-либо препятствием, то она отражается и обязательно фиксируется датчиком. Затем эта информация передается на управляющий блок. Блок считает время, которое понадобилось волне, чтобы отразиться от препятствия, и таким образом рассчитывает расстояние. Эта информация будет подана на прибор оповещения.

Радар включается автоматически. Если водитель включит заднюю передачу, то начнет работать группа задних датчиков. Если водитель тормозит, тогда в работу запускается парктроник передний.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Самодельный гаражный парктроник

У многих автолюбителей иногда возникают трудности во время парковки в тесном гараже. Это происходит по разным причинам. К примеру, из-за недостатка мастерства, отсутствия видимости препятствий (особенно при парковке задним ходом) или больших габаритов автомобиля. Чтобы избежать проблем, стоит установить в гараже простой неперемещаемый парктроник. Его можно изготовить на основе платформы ArduinoDuemilanove и двух сенсоров SonarRangeFinder, измеряющих дистанцию с помощью ультразвука.

Для сборки понадобятся следующие компоненты:

• Платформа Arduino Duemilanove;
• Ультразвуковые датчики SonarRangeFinder;
• Пластиковая коробка;
• Источник питания 9В;
• Макетная плата;
• Светодиод с тремя цветами;
• Клей или силиконовый герметик;
• Провода.

Сборка устройства:

1. Наклеить плату на дно бокса, используя клей или силиконовый герметик. Запитать платформу Arduino любым из возможных способов.

Сборка устройства Схема подключения

1. Запитать ультразвуковой сенсор (5В).

1. Чтобы посылать импульсы на сенсор и считывать их, нужно подсоединить вывод датчика с обозначением SIG к выводу 7 контроллера Arduino.
2. Далее необходимо выяснить, за какой цвет отвечают ножки трехцветного светодиода. Присоединить их к выводам 11 (красный цвет), 12 (зеленый) и 13 (синий) контроллера.

1. После требуется протестировать программу, описанную ниже. Убедившись, что она работает правильно, можно прикрепить сенсор к стене гаража или к препятствию, которое может повредить автомобиль, а светодиод разместить таким образом, чтобы его было видно во время парковки.

Описание программы

В программном обеспечении для контроллеров Arduino уже имеется пример для настройки ультразвуковых сенсоров. Сперва необходимо его открыть (File ->Examples ->Sensors ->Pingexample). Затем нужно нажать File ->NewProject (создание нового проекта), скопировать в него содержание примера, переименовать и сохранить.

Далее, надо приступить к изменению кода программы.

Сначала требуется установить значение интервала импульсов, посылаемых на датчик равным 1 секунде. Ставить меньшую задержку нет необходимости.

Далее, мы должны установить номера выводов для светодиода. Для этого перед строкой

Теперь определяются расстояния, при которых загорается свет соответствующего цвета. Необходимо задать следующие значения:

• Свыше 60 см от препятствия светодиод будет гореть зеленым;
• Менее 60 см от препятствия светодиод будет гореть синим;
• Менее 15 см от препятствия светодиод будет гореть красным.

Код будет выглядеть таким образом:

Код, приведенный выше, контролирует выходы платформы, которые отвечают за свечение светодиода определенным цветом в зависимости от расстояния до автомобиля. Эта дистанция определяется ультразвуковым датчиком.

Окончательно код выглядит так:

Самодельный гаражный парктроник Прикрепленные файлы : КОД ПРОГРАММЫ

Инструкция по подключению парковочного радара

Для установки 4-зонного парктроника (8 сенсоров) своими руками потребуются следующие инструменты: • набор отвёрток; • электродрель; • маркер; • рулетка; • изолента; • двусторонний скотч; • силиконовый герметик.

Освободите карман багажника для установки в него блока управления. Для фиксации используйте двусторонний скотч.

В комплект парктроника обычно входит фреза – насадка на дрель. С её помощью просверливают отверстия в багажнике для прокладки кабеля и в бамперах для установки датчиков. Диаметр фрезы соответствует размерам датчиков. Своими руками демонтируйте бампер, удалите с него загрязнения. Используя рулетку и маркер сделайте разметку. Задачу можно облегчить, если на очищенный бампер закрепить малярную ленту и уже на ней отмечать места установки сенсоров.

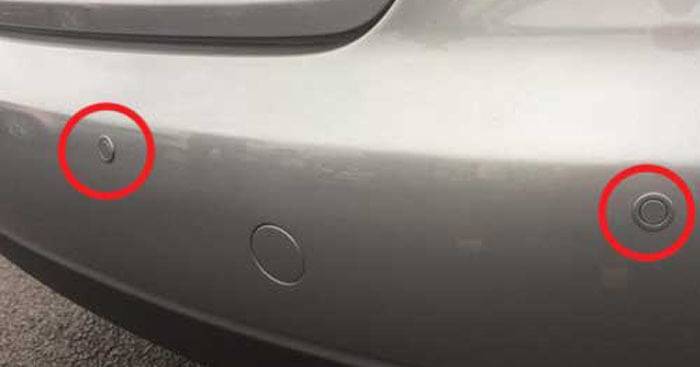

Первые две отметки поставьте на участках боковых закруглений бампера (слева и справа). Разделите расстояние между проставленными точками на три равных отрезка. На границах между ними проставьте ещё две точки. Таким образом вы разметили бампер под установку четырех сенсоров, между которыми будут равные интервалы.

После разметки оснастите электродрель фрезой и при умеренных оборотах просверлите отверстия в отмеченных местах. У фрезы края остро заточены – работая с ней, будьте осторожны.

Протяните провода в полученные отверстия. Нанесите на каждое полученное посадочное гнездо тонкий слой силиконового герметика и выполните установку датчиков. Если на их корпуса производителем нанесены стрелки, проследите, чтобы они указывали вверх. Действуйте аккуратно: не давите слишком сильно на устройство, вставляя его в отверстие, не тяните за провода.

Провода сгруппируйте в жгут с помощью хомута или изоляционной ленты. Протяните получившийся жгут в штатное отверстие, через которое проходят провода фары, предварительно сняв уплотнитель.

Таким же образом своими руками выполняется установка сенсоров парктроника на передний бампер. Провода передних сенсоров также должны быть проложены в багажник. Проводка проходит через моторный отсек и салон авто. Кабель по салону прокладывается между крышей и обшивкой потолка. Можно сделать несколько зазоров в обшивке и с помощью веревки протягивать провод через них поэтапно.

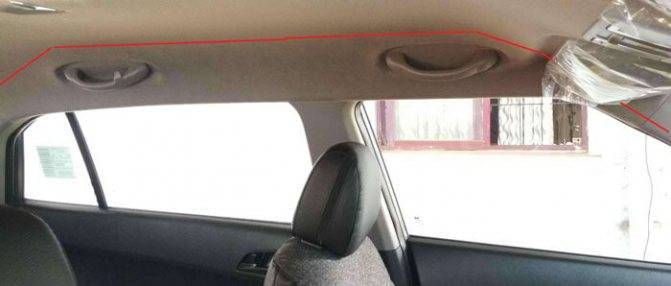

Для прокладки кабеля к блоку управления, расположенному в багажнике, запрокиньте задние кресла и снимите напольное покрытие, панель задней стенки и левую боковую панель багажника.

В багажнике провод каждого датчика подсоединяется к соответствующему разъёму блока управления. Для облегчения этой задачи производители парктроников помечают разъёмы латинскими буквами.

К блоку управления подсоединяются и провода дисплея. Выбрав место установки дисплея своими руками зафиксируйте его с помощью двустороннего скотча.

Все компоненты парктроника должны быть закреплены надёжно, чтобы во время движения машины не произошло самопроизвольного отсоединения разъёмов

Важно, не только, как крепится оборудование, но и как проложена проводка. Проследите, чтобы провода не передавливались, не перекручивались и не были сильно натянуты

Для питания парктроника, подключите блок управления к проводке фонарей заднего хода, чтобы напряжение подавалось только после включения задней передачи. Используйте электросхему своего автомобиля и не забудьте перед началом монтажа отключить его от питания.

Как избежать поломок

В первую очередь нужно помнить о периодическом тщательном осмотре рабочих узлов и их очистке от загрязнений. При появлении следов грязи на поверхности датчиков нужно незамедлительно удалить их. Точно так же придется сделать с влагой.

Если речь идет о ленточном парктронике, необходимо уделить внимание не только внешним частям, но и внутренним. Нередко грязь скапливается под корпусом

Еще одним уязвимым местом является блок управления

Время от времени его нужно чистить, соблюдая осторожность, чтобы не повредить важные узлы и рабочие элементы

Ключевым залогом долгой и бесперебойной работы парковочного радара является правильный монтаж и подключение соединений. Однако на одной установке все не заканчивается. Понадобится качественная настройка режимов работы, чтобы система вовремя реагировала на препятствия, а вероятность ложных срабатываний была минимальной.

Учитывая эти рекомендации, можно продлить срок службы датчика, обеспечив себе комфортную и безопасную езду на автомобиле.

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

1. В первом случае он состоит из блока управления, датчиков, соединительных проводов.
2. Во втором случае, провода отсутствуют.
3. В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Установка автомобильного парктроника своими руками

Парктроник – это электронное автомобильное устройство, предназначенное для определения помех при маневрах автомобиля в ограниченном пространстве. Собственно, это миниатюрный автомобильный радар. Датчики, установленные на передней и задней частях, автомобиля излучают ультразвуковой сигнал. Если сигнал натыкается на возникшее препятствие, то он, отражаясь от него, возвращается назад.

Парктроник обрабатывает отраженный сигнал и выдает водителю информацию о возникшей помехе. Информация может быть предоставлена водителю изменением цвета, звуком, изображением. Она может быть предоставлена и в виде сочетания нескольких форм сигнала. Например, изображение и звуковой сигнал.

Парктроник – незаменимый помощник в условиях плохой видимости, ограниченной видимости, сложных условиях маневра и парковки. Особенно полезен парктроник начинающим водителям, которые еще не имеют опыта вождения. Облегчит управление автотранспортным средством парктроник и опытным водителям.
