Необходимость сигнализации и выбор модели
Сегодня на улицах мегаполисов с каждым днем увеличивается количество автомобилей, а личные гаражи есть далеко не у всех. По этой причине большая часть населения оставляет автомобили на платной парковке, но что делать, если ее нет неподалеку от дома? В такой ситуации лучшим решением будет установка надежной охранной системы, которая позволит оставить автомобиль на ночь, обеспечив его безопасность. Монтаж сигнализации Лада желательно осуществить сразу же после приобретения автомобиля. Это можно сделать в ближайшем автосервисе за определенную плату или подключить систему самостоятельно.
Перед установкой необходимо подобрать подходящую охранную систему. Сегодня рынок предлагает широкий ассортимент различных сигнализаций для транспортных средств. В большинстве случаев они различаются лишь набором функций. При этом стоит учитывать, что более дешевые устройства не смогут обеспечить достаточную надежность.
Схема подключения замка
На отечественный автомобиль бюджетного сегмента рекомендуется брать сигнализационную систему StarLine, поскольку она отличается высокой надежностью и доступной ценой. Кроме того, ее достаточно просто установить своими руками. Покупая устройство, необходимо дополнительно приобрести следующее оснащение:
- 3 концевика для дверей (в комплекте системы предусмотрен только 1 для двери водителя);
- 3 разъема для концевиков;
- специальная проводка длиной 11 м;
- колокольное устройство Alfa на 12V.
Все перечисленные комплектующие имеют невысокую стоимость, поэтому лишних затрат вы не почувствуете. Охранная система монтируется достаточно просто. Главное- понять, куда идут точки подключения сигнализации, и подсоединить всю проводку в определенной последовательности.
Лучшие сигнализации для Лады Гранты Лифтбек
Подбор автосигнализации на Гранту Технические характеристики, по которым классифицируют «противоугонки»:
- Марка-изготовитель: Magnum, Pandect, Pandora, Scher-Khan, Sheriff, StarLine, iCode;
- Тип связи: одно- и двусторонний;
- Автозапуск;
- Кодировка сигнала;
- CAN – модуль;
- GSM – модуль;
- Турботаймер;
- Датчики.
| Название | Характеристики |
| StarLine Twage A91 | Автомобильная сигнализация (далее — АС) двустороннего типа, с предустановленной функцией автозапуска, встроенным GPS модулем.Выгодное соотношение «цена/качество». |
| Scher-Khan Magicar 5 | АС двустороннего типа, с предустановленным таймером запуска мотора, запиранием дверей в процесс движения. А также ряд других опций, среди которых: «Паника» и «Вызов водителя». |
| StarLine A93 | АС двустороннего типа, предустановленный модуль GSM. Дальность приема сигнала 300 метров. Дополнительная опция «Вызов водителя». |
| StarLine A94 | Двусторонняя АС с предустановленной опцией блокировки автомобиля на расстоянии. Что поможет при угоне. |
| StarLine A93 CAN+LIN | Функция дистанционного автозапуска мотора на расстоянии, управление стеклопакетом. Радиус действия 800 метров, многоуровневый датчик удара. |
| DAVINCI PHI-350 Dialog | Бюджетный класс противоугонок с предустановленной обратной связью. Минимальный набор функций, тихий режим постановки на охрану. |
| StarLine Twage A61 | Возможность дистанционной блокировки двигателя. Радиус действия до 1500 метров. |
| Scher-Khan Magicar 4 | Программируемый пуск силового агрегата, блокировка дверей, датчик температуры. |
| Pandora Deluxe 1870 | Дальность приема сигнала до 1800 метров, встроенный будильник, многоуровневый датчик защиты. |
Точки подключения и карты установок сигнализации на Lada Granta
- Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация
- Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс
- Фотоотчёт по установке автосигнализации на Lada Granta 2011
- Точки подключения автосигнализации на Лада Гранта 2012
- Точки подключения автосигнализации на Lada Granta 2021, комплектация с одним водительским концевиком
- Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация
Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация
Замок зажигания: +12 – коричневый ign1 – синий/черный стартер – красный
Панель приборов: повороты – синий и синий/черный ручник – коричневый/синий (в разрыв диод)
Порог водителя: концевик водителя – красный/зеленый, к нему же подключаем остальные двери
Под капотом: тахо – белый/черный на модуле зажигания концевик капота в штатное место
Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).
Центральный замок ставим свой.
Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс
На замке зажигания: +12 — розовый стартер — красный зажигание — синий/чёрный
Подключаемся к центральному замку в двери водителя согласно нижеприведённому рисунку.
Подключаемся к тахометру на малом разъёме электроусилителе руля — коричневый/красный провод.
В левом пороге подключаемся к концевикам дверей и багажника, поворотам, ручнику.
Подключаемся к концевику капота в жгуте, идущем под капот за монтажным блоком — белый/чёрный провод.
Для блокировки можно использовать провод бензонасоса — серый провод на тыльной стороне монтажного блока.
Для дистанционного отпирания багажника подаём минус на красный/белый провод на разъёме отпирания багажника.
Фотоотчёт по установке автосигнализации на Lada Granta 2011
Фото 1. Показан монтажный блок, который очень трудно снять, так как, что бы открутить саморез мешает усилитель руля. Но для установки это не нужно будет делать.
Фото 2. Реле ЦЗ. И оно нам не нужно для установки.
Фото 3. Замок зажигания, традиционно ВАЗовский.
Фото 4. Левый порог, в котором берем: повороты — синий и синий/черный; ручник — коричневый/синий; бензонасос — серый (их там два, не путайте); дверь водителя — коричневый/зеленый (и вот засада, пассажирских концевиков нет и, мало того, вскрыв все пороги, я не обнаружил даже проводку для них).
Фото 5. Щиток приборов, в котором можно взять ручник — коричневый/синий, и водительскую дверь, которая здесь уже красный/зелёный. За щитком можно расположить блок сигнализации, места предостаточно.
Фото 6. Показан ЭБУ двигателя, он находится за перчаточным ящиком, с которого (правый разъём) можно взять сигнал генератора — коричневый/синий.
Фото 7. Подцепляемся к концевику багажника — белый/черный. В разрыв ставим диод.
Фото 8. Устанавливаем в моторном отсеке в штатное место концевик «еврик».
Фото 9. В водительскую дверь необходимо установить привод. Гофра из стойки в дверь стоит от Калины, нужно рассоединить разъем и в обеих половинках, в центре просверлить отверстие сверлом на 6мм и протащить провода для привода.
Точки подключения автосигнализации на Лада Гранта 2012
Замок зажигания: + 12V — розовый IGN_1 — синий Start — красный
Левый порог: Повороты — синий и синий/чёрный Бензонасос — серый Концевик водителя — красный/зелёный Ручник — коричневый/синий
Приборка: Концевик водителя — красный/зелёный Ручник — коричневый/синий
Центральный замок — установить электропривод в водительскую дверь, если нет электропривода в двери Багажник — белый/чёрный; жгут в багажнике (ставим диод) Тахометр — коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля
Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.
Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.
Установка сигнализации на Ладу Гранта своими руками: видеоинструкция
Сигнализация очень полезна и многофункциональна. С ее помощью можно защитить авто от воров или случайного столкновения на парковке. Более сложные охранные системы способны с помощью брелока открывать багажник на расстоянии, заводить движок или выполнять еще массу интересных функций.
Такие модели Лады Гранта, как Норма и Стандарт, не имеют в своей заводской комплектации противоугонную систему. Завод их просто не устанавливает, так как конструкторы посчитали эту деталь лишней, если не брать в расчет иммобилайзер.
Потому и была создана данная статья, так как актуальность вопроса установки сигнализации на Ладу Гранта витает на непомерных высотах. Несмотря на то что на рынке огромный ассортимент охранных систем для авто, у них практически идентичны схемы установки, лишь с небольшими отличиями.
Точки подключения
Едва вам пришла в голову мысль о приобретении сигнализации, необходимо сначала определиться с выбором. Что именно вы хотите от охранной системы? Вам нужна только защита или еще какие-то дополнительные функции, которые может обеспечить устройство такого рода.
Стоит сразу сказать, что в большинстве случаев нет смысла покупать самую навороченную новейшую модель. Крепкий середнячок будет более полезен для Гранты. Обычно бренды подобных систем достаточно быстро выбиваются в популярные либо стекают с прилавков как растаявшее эскимо. Зарекомендовавшая себя отлично сигнализация будет пользоваться спросом уже потому, что она проверена многими, а в наше время информация достигает потребителей намного быстрее, чем даже какие-то пять лет назад.
Комплектация охранной системы полностью зависит от ее модели, так что наличие или отсутствие каких-либо элементов, еще не является показателем брака или т. п.

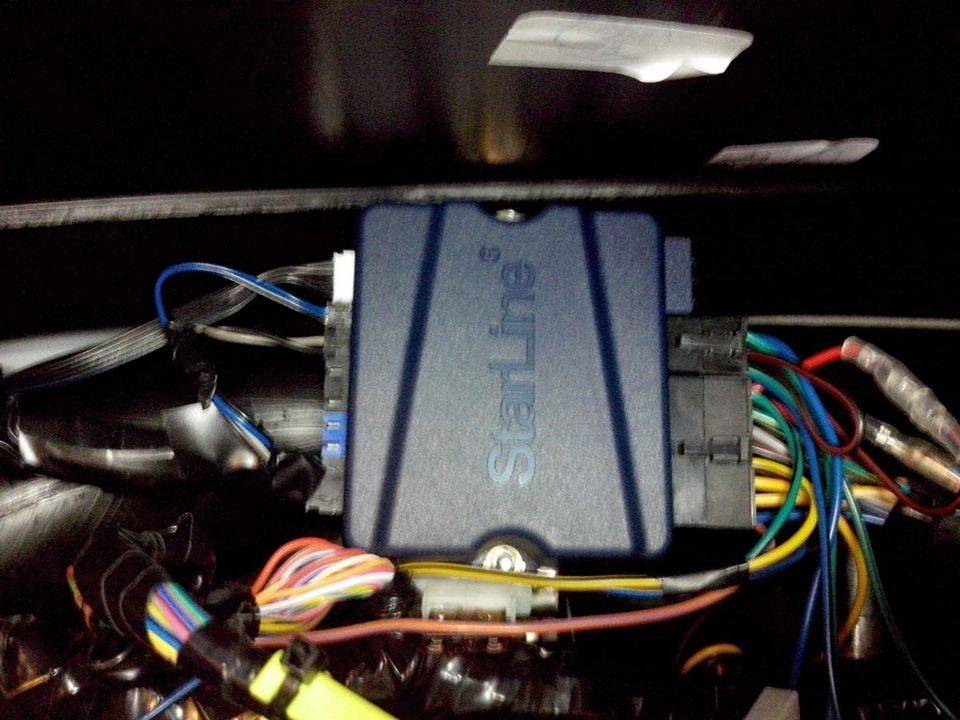

Далее мы рассмотрим одну из проверенных систем с автозапуском – Starline (старлайн). Ее выбирают автовладельцы, которые предпочитают собственноручно обслуживать своего железного коня, а не бросать ее в руки мастеров СТО при каждом случае. Более того, данная система отлично подходит не только для Гранты стандарт, а лифтбек и люкс.
Изначально во время сборки завод оснастил Гранту концевиком только для водительской двери, потому вам понадобится дополнительно приобрести новые для оставшихся трех дверей, а еще колодки подключения. К тому же вам понадобится около 10 м провода и колокол сигнализации, который обычно идет в комплекте охранной системы, но далеко не всегда.
Пошаговая установка
Если вы впервые выполняете подобные манипуляции и не имеете понятия о том, как, что и куда, соблюдайте в точности рекомендации в пошаговой инструкции, и все у вас получится:
- В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
- Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
- Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
- Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
- На нижней планке блока предохранителей прикрепите кнопку сервиса.
- Рядом установите ударный датчик.
- Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
- Светодиодный индикатор, по традиции крепится к левой стойке.
- После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
- Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
- Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.
Опробуйте установленную охранную систему. Если она работает, значит, вы все выполнили правильно. Своими руками выполнить установку не так уж и просто, но если вы хотите это сделать – у вас все получится.
Как правильно установить на Ладу Гранту защиту от угона — сигнализацию?
Штатная противоугонная система Гранты
Установка сигнализации на Гранту своими руками — достаточно трудоемкая задача, справиться с которой правильно сможет далеко не каждый автовладелец. Система должна устанавливаться с учетом всех правил и стандартов, поскольку от этого зависит безопасность транспортного средства. Центральный замок Лада Гранта хоть и защищает автомобиль, но в случае взлома или разбития окна он никак не оповестит об этом владельца машины.
Иммобилайзер и место его расположения
Иммобилайзер — это штатная сигнализация автомобиля. Его предназначение заключается в блокировке системы запуска двигателя, если попытка его завести является несанкционированной. Устройство блокирует основные узлы, позволяющие предотвратить пуск мотора. Такая сигнализация Лада не сможет сигнализировать сиреной о незаконном проникновении в авто, но она заблокирует мотор, поэтому максимум, что сможет сделать потенциальный угонщик — это «обнести» салон машины (автор видео — Иван Сергеев).
Разумеется, в этом случае автовладелец сможет потерять личные вещи, но зато за сохранность транспортного средства можно не переживать. Главный блок иммо расположен в труднодоступном месте по понятным причинам, чтобы его не мог отключить угонщик. Чтобы добраться до блока в своем авто, нужно частично разобрать центральную консоль. Непосредственно сам блок располагается за печкой, а датчик управления иммо — в замке зажигания.
Как активировать иммо?
Активация иммобилайзера — это процедура, с которой сталкиваются многие наши соотечественники. Активированный иммо сможет в полной мере выполнять функции, возложенные на него.
Как правильно активировать узел:
- Сначала необходимо закрыть все двери, после чего включите зажигание, но для этого используйте обучающий ключ красного цвета. Подождите не менее шести секунд, если иммо не активирован, то на приборке должен появиться соответствующий индикатор.
- Извлеките обучающий ключ.
- Затем, в течение пяти секунд вам необходимо включить зажигание своим рабочим ключом. Сделав это, вы можете услышать, как иммо издает звуковые сигналы, всего их должно быть пять. При отсутствии звука причин может быть несколько — либо вы не соблюли временные рамки, либо рабочий ключ настроен на работу с другим устройством, либо узел не работает.
- Далее, отключите зажигание и извлеките ключ.
- Затем нужно опять быстро включить обучающий ключ, пока авто моргает (у вас есть не более шести секунд). Должно опять раздаться пять звуковых сигналов — 3 и 2.
- Теперь отключите зажигание, но ключ не извлекайте. Должен раздаться еще один звуковой сигнал. Когда это произойдет, в течение 6 секунд включите зажигание на 3 секунды, не больше, после чего отключите его, а ключ можно оставить в замке.
- После этих действий должно раздаться еще три сигнала, ключ при этом извлекать не надо. Подождите не менее десяти секунд и только после этого извлеките ключ. Если по каким-то причинам системы не была активирована, то процедуру нужно повторить.
Установка сигнализации с автозапуском или без него на Гранту начинается с внимательного изучения схемы подключения. Если при подключении будут допущены ошибки, выявить их впоследствии будет проблематично, поэтому на данном этапе будьте внимательны, чтобы учесть все нюансы.
Подключение сигналки к ЦЗ
Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:
В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.
Подключение к ЦЗ Volkswagen
Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.
Приводим схему подключения сигналки:
Обратите внимание на следующее:
- Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
- Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
- Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».
Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.
В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.
Подключение к ЦЗ Siber
Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:
- Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
- Команде «открыть» соответствует другое значение этого сопротивления;
- Когда команды не подаются, шнур ни к чему не подключен.
Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):
Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации. Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы)
Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).
Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:
Основная информация
Довольно часто покупатели решают приобрести автомобили отечественного производителя. Естественно в этом есть свои плюсы, но есть и минусы. Как правило, отечественные автомобили имеют небольшую стоимость и это, и есть их самым главным плюсом. Представленный факт перекрывает даже тот факт, что такой автомобиль будет иметь меньшую эффективность. Так вот, автомобиль, который мы сегодня будем обсуждать как раз, и относится к таким бюджетным автомобилям. Самой популярной комплектацией автомобиля Лада Гранта является комплектация норма. Выбирая такое транспортное средство покупатель, естественно надеется, что оно оснащено штатной сигнализацией, так как, например, Лада Калина оснащена такой сигнализацией. Но Лада Гранта не оснащается противоугонной системой, единственное, на что может рассчитывать покупатель, так это на иммобилайзер. В автомобильном салоне покупателю просто отдадут ключи от автомобиля и пожелают счастливого пути.
Комплектация люкс является единственной комплектацией Лады Гранта, которая оснащается штатной противоугонной сигнализацией, но многие работники автомобильных салонов утверждают, что она неполноценна.
В данной комплектации сигнализация срабатывает во время открытия дверей, таким образом предотвращается несанкционированное проникновение в салон автомобиля. Во время покупки Лады Гранта комплектации люкс в автомобильном салоне в кредит страховщиками не будет заявлена установка средств сигнализации. Для активирования штатной сигнализации владельцу транспортного средства буде нужно только подъехать к дилеру. Штатная сигнализация считается частью электронной системы и оснащается дистанционным управлением, которое встраивается в ключ зажигания.
Но на автомобиль Лада Гранта вполне допускается установка более эффективной сигнализации с автозапуском и двухсторонней связью. Функция автозапуска двигателя, проявляющаяся после того как была завершена установка сигнализации, является особенно удобной при использовании в холодное время года, так как на холоде масло и мотор нуждается в прогревании. Владельцы такой системы утверждают, что она функционирует без каких-либо сбоев при температуре -35⁰С.
Установка сигнализации на Ладу Гранту
Двухсторонняя связь, также является довольно полезной вещью, так как здесь совершенно не нужна установка громкой сигнализации, так же как и внешний сигнал, который легко отключается. В случае попытки взлома транспортного средства брелок на ключе зажигания будет издавать достаточно громкий сигнал, который будет слышен на всю квартиру.
Кроме электронной противоугонной системы также возможна и установка механической сигнализации. Специально для Лада Гранта был придуман блокиратор Гарант, устанавливаемый на рулевой валик. Блокиратор Гарант достаточно стойкий к взломам, благодаря улучшению ключей, которые производятся фирмой Abloy.
Как проходит установка противоугонной системы?
Для установления противоугонной системы нам понадобится:
- Сирена (например, Alfa 12V);
- Сигнализация (например, StarLine B62);
- Разъемы и концевики на 3 дверцы;
- Универсальный электронный привод;
- Провод среднего диаметра и длиной около 10-ти метров.
Подключение сигнализации на Гранту
Алгоритм установления сигнализации:
- Снимите панельку приборов;
- Отключите аккумуляторную батарею;
- Разместите основной блок за панелью приборов;
- Зацепите основной блок пластиковыми хомутами за воздуховод;
- Подключите сигналку к концевикам дверей (красный с зеленым);
- Подключите выходы сигналки на поворотники (синий с черным);
- Снимите обшивку двери;
- Установите дополнительный активатор на водительскую дверцу;
- Соедините разъемы, а потом оденьте резинку, оставив петельку из провода;
- Установите концевики в нижней части передних стоек и задних крыльев;
- Подключитесь к концевику для багажника (к черному белый);
- Смените лампу накаливания подсветки багажного отделения светодиодной;
- Подключите провод питания сигналки к замку зажигания;
- Пропустите проводки концевика и сирены через резинку моторного щитка;
- Прикрепите датчик удара хомутом возле блока предохранителей на горизонтально расположенную полку. Рядом прикрепите реле для открытия багажного отделения при помощи пульта. Подключать реле нужно параллельно у штатной клавише открывания багажного отделения;
- Снимите накладку передней стойки стекла;
- Прикрепите антенну на стекло;
- Расположите в произвольном месте секретную клавишу.
https://youtube.com/watch?v=05y-fGlxXy8
Как пользоваться штатной сигнализацией Lada Granta, Kalina, Priora, Niva
Система дистанционного управления (СДУ) электропакетом устанавливается на некоторые комплектации автомобилей Лада Гранта, Калина, Приора и Нива (Шевроле). Автомобили с СДУ комплектуются ключом зажигания с пультом дистанционного управления (ПДУ). Многие владельцы называют эту систему штатной охранной сигнализацией. Как пользоваться ей рассказывается в руководстве по эксплуатации автомобиля, однако в нем описаны не все возможности системы.
Система дистанционного управления предназначена для:
- дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
- блокировки замков всех дверей поворотом ключа в замке двери водителя;
- блокировки / разблокировки замков всех дверей клавишей из салона автомобиля;
- включения тревожной сигнализации при нарушениях зон охраны автомобиля;
- выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом;
- дистанционного управления электрическими приводами стеклоподъемников (в вариантном исполнении).
Пульт дистанционного управления: 1 – индикатор подтверждения излучения и разряда батареи пульта; 2 – кнопка разблокировки замков; 3 – кнопка блокировки замков; 4 – кнопка открытия багажника.
На Lada Granta FL использует новый ключ:
Блокировка замков дверей и включение режима охраны с ПДУ.
Для блокировки замков дверей и включения режима охраны нажмите кнопку 3 на ПДУ. При этом замки боковых дверей и замок двери задка заблокируются, одновременно включится режим охраны, что подтверждается одиночным миганием указателей поворотов и медленным миганием сигнализатора иммобилизатора в комбинации приборов.
Если при включении режима охраны будет открыта какая-либо дверь, капот или багажник, то указатели поворотов мигнут три раза и будет подан одиночный звуковой сигнал. Для того чтобы включить открытые зоны в зону охраны, закройте их. Аналогичное поведение системы будет в случае срабатывания защиты от перегрева замков дверей, если блокировка / разблокировка замков происходит многократно в течение короткого промежутка времени. В этом случае подождите некоторое время, после чего работоспособность системы полностью восстановится.
Блокировка замков без включения режима охраны с ПДУ.
Для блокировки замков дверей с ПДУ без включения режима охраны нажмите дважды кнопку 3 на или удерживайте ее в нажатом состоянии некоторое время. При этом боковые двери и дверь задка заблокируются без включения режима охраны. Такая блокировка сопровождается трехкратным миганием указателей поворотов.
Если режим охраны уже включен, то двойное нажатие на кнопку 3 или удержание ее в нажатом состоянии приведет к выключению режима охраны, замки дверей при этом останутся заблокированными. Отключение режима охраны сопровождается двукратным миганием указателей поворотов.
Разблокировка замков дверей и выключение режима охраны с ПДУ.
Для разблокировки замка водительской двери и выключения режима охраны с ПДУ нажмите кнопку 2. Замок двери водителя разблокируется, а выключение режима охраны сопровождается двукратным миганием указателей поворотов.
Для разблокировки замков пассажирских дверей нажмите кнопку 2 на ПДУ еще раз.
Если после разблокировки дверей и выключения режима охраны не будет открыта ни одна из дверей или багажник и не будет включено зажигание, то через 25 секунд двери заблокируются вновь и система автоматически перейдет в режим охраны. Возможность автоматического перехода системы в режим охраны с блокировкой дверей отражается частым миганием сигнализатора иммобилизатора в комбинации приборов.
Разблокировка замка двери задка (крышки багажника) с ПДУ.
Разблокировка замка двери задка (багажника) с ПДУ возможна только при выключенном зажигании. Для разблокировки двери задка (багажника) нажмите два раза или нажмите и удерживайте некоторое время кнопку 4 на ПДУ.
При включенном режиме охраны разблокировка двери задка (багажника) происходит одновременно с отключением этой зоны охраны на 25 секунд. Если за это время дверь задка (багажника) не открывалась, то она автоматически блокируется вновь. Если в течение 25 секунд дверь задка (багажника) открывалась, то эта зона охраны отключается на все время до ее закрытия. Для блокировки двери задка (багажника) после ее закрытия необходимо нажать кнопку 4 на ПДУ.
Центральная блокировка и разблокировка замков дверей из салона.
Для блокировки замков всех дверей (включая дверь задка) из салона автомобиля нажмите клавишу блокировки на подлокотнике двери водителя или утопите кнопку блокировки в двери водителя.
– А кто угоняет недорогие иномарки?
– Как я сказал, есть и те люди, которые предпочитают угонять только недорогостоящие автомобили. Но их нельзя назвать непрофессионалами. Ведь сегодня почти в каждой даже недорогой иномарке установлены сложные охранные комплексы, обойти которые без специального оборудования очень трудно. Так что в любом случае те, кто воруют дешевые иномарки, все равно считаются профессионалами, поскольку они используют оборудование, специнструмент, работать с которым может научиться не каждый.
Лично я последний раз оказался за решеткой за угоны Тойота Камри и Хонда Аккорд, которые мы обычно угоняли около торговых центров и стоянок недалеко от подмосковных пляжей. В основном воровали автомобили для продажи на запчасти перекупам.
Угоняли автомобили с помощью «удочки» (прим. автора: оборудование, ретранслирующее сигнал бесконтактного ключа-брелока на приемник угонщика), которая идеально подходит для кражи автомобилей с системой бесконтактного доступа в салон.
Точки подключения сигнализации Лада Гранта
Устал пользоваться центральным замком в стандартном его исполнении на Лада Гранта. Данному выводу способствовало конкретное обстоятельство, когда пару раз забывал запереть двери автомобиля (благо, что стоянка неподалеку от работы). В дороге вспомнил о данном неприятном моменте, но дальности действия стандартного брелока уже не доставало.
В результате понял, что необходима установка сигнализации с функцией автозапуска и достаточной (согласно большинству отзывов) зоной эффективного покрытия на авто LADA Granta. Выбор сразу оказался нелегкой процедурой. Долго «колебался» между двух вариантов:
- «Старлайн А91»;
- «SCHER-KHAN LOGICAR 2».
Определился остановиться на последнем варианте. Теперь главное знать, где располагаются точки подключения сигнализации. Монтаж осуществлял своими руками в гаражных условиях друга, поскольку ничуть не сомневался в его профессионализме. Вся установка сигнализации реализовывалась повторюсь, своими руками с помощью подзатыльников товарища.
Если у вас отсутствует опыт в данной области, то и не следует к нему склоняться. Сначала открываем монтажный блок LADA Granta и начинаем «копаться» в присутствующих в нем проводах до момента наступления ясности, дабы не отрезать лишний электрический отвод, и находим точки подключения сигнализации.
Регулировка света фар Лада Гранта
Накладки на пороги на Лада Гранта
В моей ситуации реле, отвечающее за функционал центрального замка LADA Granta, немного «слетело» с контактов. Подозрения падают именно на данный факт, который не позволял замку постоянно срабатывать.
«Загорелся» целью создания резервной секретной кнопки. В тот момент ее можно было установить в цепь, коммутируемую с замком зажигания.

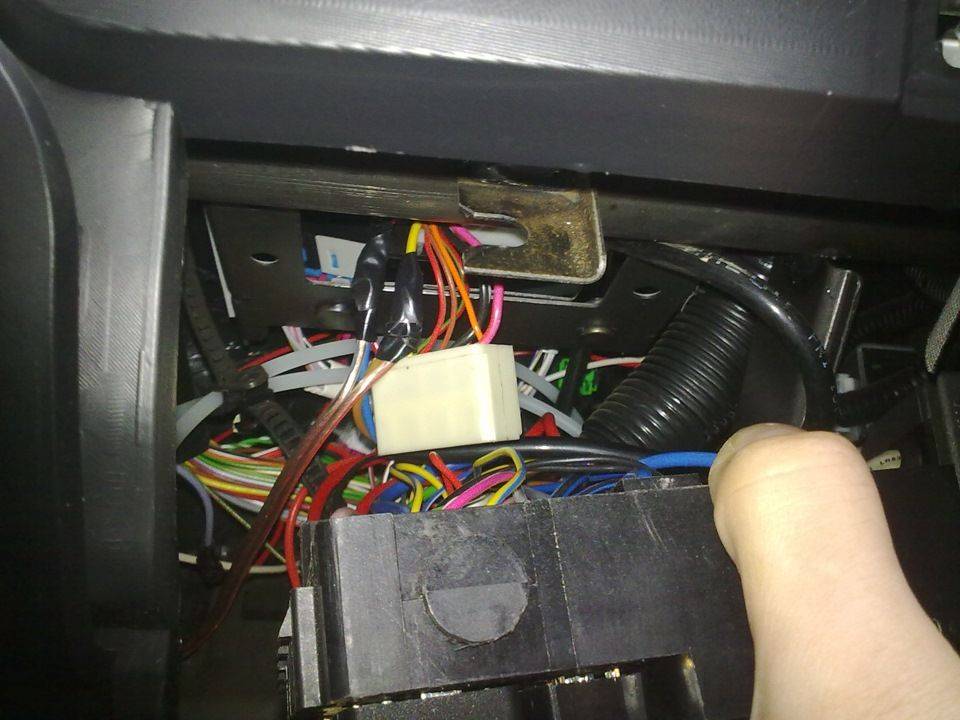

Вот эти самые три стандартных провода.
Затем передумал, поскольку заимел интерес к установке другого замка. Секретку на топливный насос решил установить позже.
Здесь начинается самый интересный этап, связанный с поиском места, в которое будет врезан данный компонент. Извлекаем жгут кабелей из канала у центрального порога и приступаем к их распутыванию.
Важным моментом является ничего не напутать: поворотные сигналы запитаны посредством синего и черного кабелей, а водительская дверь (ее токоприемники) – проводами коричневого и зеленого оттенков.
Для концевиков всех оставшихся дверных карт проводка не предусмотрена, поэтому придется ее прокладывать собственноручно. Поскольку был заинтересован в монтаже сигнализации именно с опцией автозапуска, то необходимость ручника имела первичное значение.
Позаимствовать для него провода позволил щиток приборов, а вернее его участок, расположенный поближе к модулю управления сигнализацией, который также поместили за панелью. Хорошо, что в Лада Гранта запас пространства за панелью позволяет это сделать.
Открыв бардачок, «опознаем» модуль управления мотором, с которого «берем» сигнал от генераторного устройства. В данном случае это коричнево-синий кабель. Находим все точки подключения сигнализации.
К концевику багажного отдела Лада Гранта присоединяем черно-белый проводок, в чей разрыв интегрируем обычный диод. В подкапотном пространстве потребовалось прибегнуть к установке евро-концевика.
Впоследствии производилась долгая и скрупулезная установка концевых выключателей в остальные двери Лада Гранта. Важным моментом является подключение именно к устройству с водительской стороны, а не по какой-то иной схеме, что позволяет предотвратить возникновение множества сбоев.
Сначала выявился дефект, связанный с продолжающимися щелчками замков в пассажирских дверях после момента постановки на охрану. Это объясняется присутствием в данных замках таких же концевиков. Устранение проблемы осуществилось просто – в цепь были впаяны диоды по аналогии с концевым элементом багажника.
Эта мера позволила обеспечить блок управления возможностью приемки корректного сигнала. С учетом обозначенных здесь нюансов система может гарантированно быть установлена на модель Лада Гранта в течение одного дня. Установка сигнализации хоть и хлопотное дело, но вполне под силу.
Это позволит сэкономить на отсутствии потребности обращаться к услугам СТО.
Обзор цен производителей
| Название / артикул | Стоимость (руб.) |
| Convoy XS-3 / 65263 | От 1100 |
| Sigma SM-50 65873 | —/— |
| Sigma SM-55 65875 | —/— |
| CYCLON X7 LC 216877 | —/— |
| CYCLON X5 LC 172924 | —/— |
| DaVINCI PHI-100 168541 | От 1500 |
| DaVINCI PHI-130 208766 | —/— |
| Convoy XS-4 178593 | —/— |
| RS C-800 179291 | —/— |
| Convoy XS-6 10469 | —/— |
| RS C-815 179292 | —/— |
| Convoy XS-7 68605 | От 1650 |
| Convoy XS-6 22847 | —/— |
| SPY SA1/LT150+LT302 43670 | —/— |
| Sigma SM-300 PRO 57602 | —/— |
| SHERIFF APS-2400 20237 | От 1800 |
| SHERIFF APS-2600 1210 | —/— |
| EX C169 178833 | —/— |
| Sigma SM-700 208628 | —/— |
| DaVINCI PHI-370 209797 | От 2000 |
| ALLIGATOR A-LIGHT 236831 | —/— |
| Viper 3100 154251 | —/— |
| Eaglemaster E4 LCD 170182 | —/— |
*цены актуальны состоянием на 14.10.2018 года.
