Горит лампочка аккумулятора на панели приборов: что делать водителю

ВАЗ 2110 горит лампа аккумулятора

Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.

Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.

А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.

В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»

А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить

Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.

Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды

Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.

Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.

Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.

Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.

Читайте так-же, другие обзоры

Замена втулок стартера ВАЗ 2109

Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.

Плохо крутит или не крутит стартер ВАЗ 2109

Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.

Проверка генератора и устранение проблем

Узнать, работает ли генератор, помогает простой и проверенный способ, издавна используемый автомобилистами:

  1. Запустите мотор и подайте нагрузку на АКБ, включив фары или обогрев стекла.
  2. Снимите клемму «–». Для этого понадобится ключ на 10.
  3. Если после снятия клеммы ничего не изменилось, двигатель работает без перебоев, фары не тухнут, с генератором все в порядке.
  4. Если фары потухли, а двигатель «заглох», в авто неисправен генератор.

Щетки

Для проверки работы щеток нужно снять и разобрать генератор, затем извлечь щетки и визуально оценить их состояние. Если они изношены, на поверхности будут видны следы искрения. В этом случае придется заменить весь узел.

Регулятор напряжения

Этот элемент ломается вследствие короткого замыкания в цепи. Его также можно повредить механически или подключить неправильно.

Проверка:

  1. Установите предел на мультиметре 20 В.
  2. Замерьте напряжение на клеммах при работающем двигателе в режиме холостого хода (1-1,5 тыс. об/мин). В норме тестер покажет 13,2-14 В.
  3. Добавьте оборотов до 2-2,5 тыс. об/мин. Показатель должен возрасти до 13,6-14,2 В. При увеличении оборотов до 3,5 тыс. об/мин U должно держаться не выше 14,5 В.

Если значения замеров будут существенно отличаться от нормы, самая вероятная причина – неисправность регулятора.

Диодный мост

Для проверки диодного моста достаточно мультиметра. В качестве примера — порядок тестирования генератора 37.3701, который устанавливали на отечественных «восьмерках» и «девятках».

Проверьте мультиметром, нет ли в цепи короткого замыкания:

  1. Включите режим омметра.
  2. Одним щупом прибора дотроньтесь до вывода 30, другим – до корпуса генератора.
  3. Исправный мост выдаст значение сопротивления, приближающееся к бесконечности.

Следующий шаг – проверка исправности диодов, не «пробиты» ли они. Порядок проверки «+» диодов:

  1. Поместите первый щуп на вывод 30, второй – на любой из болтов, которыми крепится диодный мост.
  2. При исправных диодах сопротивление приближается к бесконечности.

Чтобы проверить отрицательные диоды, щупы размещаются иначе: первый – на болт, второй – к корпусу генератора. При исправных полупроводниках напряжение также будет близко к бесконечности.

Чтобы завершить проверку моста, необходимо исследовать дополнительные диоды. Для этого первый щуп помещают к выводу 61, второй – к одному из крепежных болтов моста. Если диоды исправны, омметр покажет стремление к бесконечности.

Обнаружив неисправность диодных элементов, их просто заменяют новыми. Если повреждена пайка, достаточно перепаять диод.

На заметку! Диодные мосты в генераторах всех марок проверяются одинаково, меняется только нумерация контактов.

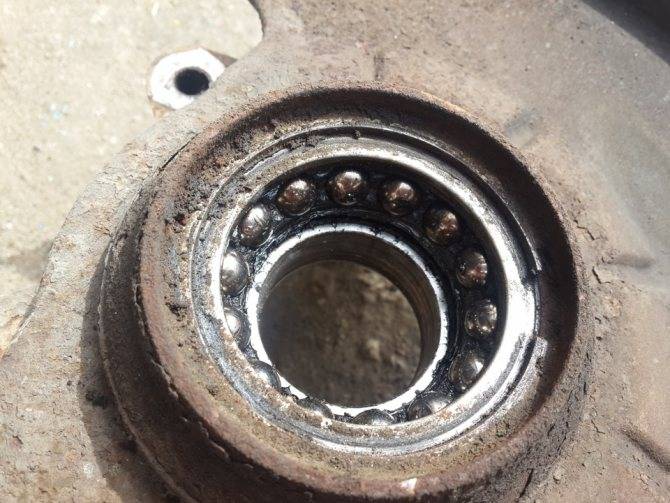

Подшипники

Неисправный подшипник вызывает разбалансировку шкива. Об этом легко догадаться по истиранию ремня, которое приводит к его ускоренному износу. Второй возможный признак поломки подшипника – подклинивание или остановка вала генератора. Решают проблему заменой подшипника или всего шкива. При люфте подшипника появляется стук в генераторе.

Контакты

Проведите визуальную ревизию положительного вывода генератора. Если на нем присутствуют загрязнения, пыль, масляные потеки, следы коррозии, зачистите поверхность. Затем то же самое проделайте с «массой». Смажьте контакты защитным составом.

Если поврежден провод, соединяющий генератор и АКБ, его заменяют новым. Одновременно чистят все клеммы. Если окислились щетки генератора, их также очищают. Но так, чтобы графитовая пыль не попала на остальные элементы генератора.

Обрыв цепи

Если оборвана одна из фаз генератора, для проверки придется сначала демонтировать его. Дальнейший порядок диагностики таков:

  1. Проверьте болтовые крепления, соединяющие выводы фаз с диодным мостом. Как правило, на одном из контактов обнаруживаются следы коррозии, плохая затяжка болта или грязь. Исправьте поврежденный контакт, а заодно сделайте профилактику всех остальных. Если оборван провод, замените его. При повреждении проводов обмотки, возможно, придется заменить генератор.
  2. Проверьте обмотку статора, нет ли на ней потемневших витков. Осмотрите изоляцию проводов и измерьте мультиметром ее сопротивление. Если обнаружите на изоляции темные пятна, значит, генератор изношен, надо перематывать обмотку. После ремонта генератора проблема должна быть устранена.

Горящий индикатор аккумулятора при нормально идущей зарядке может сигнализировать о разных неисправностях в автомобиле. Чтобы найти и устранить причину, необходимо провести комплексную диагностику самостоятельно или обратиться на СТО.

Причины горящего сигнала заряда аккумулятора в автомобиле

Приборная панель автомобиля − наиважнейший элемент технического средства, так как через приборы происходит диалог между человеком и машиной. Следить за показателями и индикаторами приборной панели следует постоянно, контролируя происходящие изменения или же, наоборот, стабильность работы узлов двигателя.

Что происходит когда на панели горит лампочка аккумулятора?

Разберемся, когда же следует придавать значение горящей лампочке аккумулятора. Она загорается каждый раз при запуске двигателя автомобиля, но когда мотор уже работает и механизм заряда аккумуляторной батареи исправен, индикатор должен гаснуть. То есть факт загорания лампочки зарядки аккумулятора сам по себе является вполне нормальным явлением, но вот отсутствие ее затухания свидетельствует об отклонении в работе, а именно: недостаточной зарядке устройства.

Датчик аккумулятора на панели приборов может сигнализировать об одной из его неисправностей

Идентификация неисправностей и их причины

Загоревшаяся лампочка аккумулятора информирует автолюбителя о возникновении неисправности. Как правило, сбои, повлекшие за собой отсутствие зарядки, возникают либо в генераторе, либо в самом аккумуляторе автомобиля.

Неисправность аккумулятора. Выявить отклонения в работе самой аккумуляторной батареи достаточно просто, следует снять вызвавший подозрения агрегат и поставить на его место другой (новый или рабочий). И сравнить показатели приборной панели: если лампочка погасла − смело делаем вывод о проблеме в самом аккумуляторе. А проблема эта может возникнуть при сульфитации пластин, которая в некоторых случаях устраняется путем ремонта. Если же произошло замыкание пластин, то устройство подлежит замене.

Установка нового аккумулятора

Следует помнить, что батарея может быть исправна, но разрядиться вследствие оставленного включенным света фар или автомагнитолы при выключенном двигателе. Необходимо проанализировать собственные действия, которые предшествовали показателям горящей лампочки аккумулятора.

Если же при замене устройства лампа зарядки по-прежнему горит, то причина кроется в неправильной работе генератора.

Неисправность генератора. Определение отсутствия подачи напряжения генератором определить просто. Достаточно при выключенном двигателе отсоединить провода от аккумулятора, измерить напряжение, его показатели должны находиться в диапазоне 12,5-12,7 В. Затем присоединить провода к батарее, включить зажигание и замерить напряжение на клеммах вновь. Показатели прибора должны варьироваться в пределах 13,5-14 В. А при увеличении оборотов напряжение должно также увеличиваться. Не забудьте о средствах индивидуальной защиты при производстве этих манипуляций: обязательно наденьте резиновые перчатки.

Замер показателей аккумулятора

Если напряжение снижается при увеличении оборотов, то причина может крыться в износе «щеток» генератора или диодов в диодном мостике.

При визуальном осмотре возможно определить наличие обрыва ремня или его ослабление. Нажатием пальцев руки на ремень можно определить его натяжение: если ремень прогибается ниже чем на 1-1,5 см, то причина может крыться именно в этом. Визуально определяется и наличие окисления клемм.

Стоит проверить провода генератора. Они имеют свойство окисляться и перегорать (появляется характерный запах гари).

Но существуют и более глобальные причины сбоя в работе устройства, такие как: выход из строя реле, износ ротора, обрыв цепи и др. Подобные проблемы может диагностировать только специалист.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

  • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
  • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
  • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
  • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
  • щетки и провода генератора подлежат замене;
  • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

365cars.ru

Аккумулятор

Первое, что вы должны проверить, — это сам аккумулятор , так как он может вызвать появление предупреждающего значка на вашей приборной панели. При этом вам необходимо тщательно осмотреть аккумулятор и убедиться, что он в идеальном состоянии. Обычно вы видите зеленый индикатор на значке батареи, который указывает на хорошее рабочее состояние.

Когда вы видите красный индикатор на значке батареи, это может означать, что он перегревается. В зависимости от модели это также может означать, что батарею необходимо заменить как можно скорее. Как вы, возможно, уже знаете, у батарей могут быть разные способы указать, находятся ли они в хорошем рабочем состоянии. Итак, что вы можете сделать, это проверить инструкции на батарее, чтобы знать наверняка.

Вы также можете выполнить тесты, используя определенные инструменты , которые проверят, имеет ли аккумулятор вашего автомобиля правильное напряжение; следовательно, он все еще находится в хорошем рабочем состоянии. Вы также хотели бы осмотреть разъемы и убедиться, что они все еще находятся в хорошем рабочем состоянии. Если это не так, это может быть одной из причин, по которой загорается значок предупреждения о батарее.

Убедитесь, что контактные точки, как положительные, так и отрицательные, сидят хорошо и чисто. Если это не так, это может помешать электрическому контакту. Если вы еще не знакомы, вы не сможете должным образом зарядить аккумулятор, если нет электрического контакта. Наконец, вы также можете проверить, когда батарея была установлена ​​в последний раз, так как она может дать вам представление о том, когда заменить ее.

Разновидности

Фабричные автомобильные индикаторы классифицируют по следующим показателям:

  1. Способ подключения. Прибор можно присоединить с помощью бортовой сети или разъема прикуривателя.
  2. Отображение сигнала. Приспособление может быть цифровым или аналоговым.

Принцип работы у всех индикаторов довольно схож. Приспособления для аккумуляторных батарей изготавливают в виде информационных дисплеев и гидрометров. Вместо штатных моделей можно использовать индикаторы, произведенные другими производителями. Их довольно легко разместить в салоне автомобиля.

Схематическое устройство индикатора заряда АКБ

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

  • Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.
  • Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.
  • Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.
  • Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.
  • Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.
  • Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

  • приводной ремень генератора ослаб, износился или порвался;
  • перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
  • нарушен контакт в разъёмных колодках монтажного блока;
  • неисправность реле-регулятора;
  • неисправность диодного моста;
  • неисправность в цепи дополнительных диодов;
  • обрыв в цепи подвода тока к электромагнитам ротора;
  • нарушение контакта на клеммах аккумуляторной батареи;
  • отсутствие питающего тока на выходе из генератора;
  • износились щётки генератора;
  • нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Устранение неполадок

Если вы выявили причину активации данного индикатора, самое время приступить к ее устранению. Ниже приведены основные проблемы и методы их решения:

  • устранить ослабление ремня или же его разрыв можно отрегулировав степень натяжения или прибегнуть к его замене;
  • для того чтобы очистить окисленные клеммы достаточно осуществить их зачистку с применением мелкозернистой наждачной бумаги;
  • в том случае, если батарея разрядилась в результате длительного функционирования электрических приборов при заглушенном двигателе, достаточно осуществить ее подзарядку;
  • при наличии различных внутренних повреждений необходимо обратиться к специалисту.

Такие неисправности, как вышедшие из строя «щетки» и провода генератора, а также обрыв обмотки или поломка реле не устраняются с помощью ремонта. В этом случае целесообразно заменить запчасть.

Выводы

Внимательно следя за показаниями приборной панели, вы сможете самостоятельно выявить проблемы в работе своего транспортного средства на первых порах и избежать серьезных последствий
