Замена фильтров в автомобильном кондиционере своими руками

Почему из кондиционера воняет канализацией

Откуда появляется неприятный запах? Какие средства для чистки автокондиционера нужно использовать? Чтобы узнать ответы, разберемся в конструкции и принципе работы бортовой климатической техники.

Принципиальная схема автомобильного кондиционера идентична устройствам, устанавливаемым в зданиях. Набор компонентов тот же:

компрессор;

система трубок;

конденсатор с вентилятором;

терморегулирующий вентиль;

испаритель с вентилятором.

Принцип действия основан на явлении охлаждения жидкости при испарении. Компрессор сжимает хладагент и по системе трубок подает в конденсатор, где фреон конденсируется, отдавая тепловую энергию. Вентилятор обдувает радиатор, унося тепло. Далее уже жидкий хладагент через регулятор потока поступает в трубчатый испаритель. Здесь фреон испаряется, резко снижая температуру трубок. Нагнетаемый вентилятором воздух, проходя сквозь трубчатый испаритель в салон, попутно охлаждается.

Со временем на элементах системы накапливается пыль, частички сажи, пыльца растений. На поверхности испарителя постоянно конденсируется влага, так как он всегда холоднее, чем воздух в салоне. В темноте и сырости микробы активно размножаются. Неприятный запах – это результат жизнедеятельности грибков и бактерий, которые обитают в грязи, скопившейся внутри системы вентиляции и кондиционирования.

Вывод: чтобы в салоне вашего автомобиля не воняло болотом или канализацией, нужна чистка автокондиционера. Если проблема не приобрела больших масштабов, можно использовать специальную автохимию: аэрозоль или пену. Этот способ достаточно прост, такую операцию можно выполнить даже своими руками.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

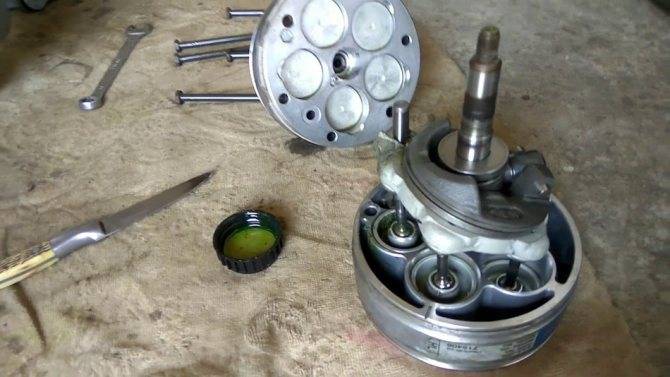

Если принимается решение на ремонт внутренних дефектов холодильного компрессора, приходится демонтировать аппарат из системы, предварительно освободив контур от хладагента

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

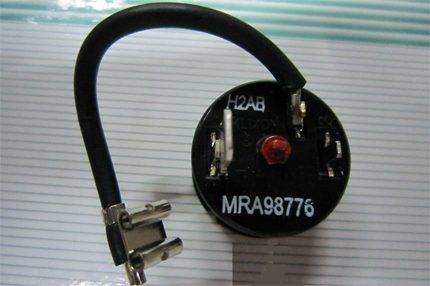

Одна из конструкций теплового реле, из тех, что используются для защиты компрессора сплит-системы от нагрева выше допустимой температуры. Между тем, этот прибор также может быть неисправен

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.


Примерно так выглядят конденсаторы, отвечающие за момент пуска компрессора сплит системы. В зависимости от мощности компрессорного агрегата варьируется рабочая ёмкость таких деталей

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Как определить и устранить причину поломки?

Если вы заметили, что система кондиционирования недостаточно греет или охлаждает воздушный поток в салоне авто, в первую очередь необходимо произвести диагностику уровня давления. В принципе, проверка уровня давления в установке — процедура не особо сложная, если правильно подойти к этому вопросу, то справиться с ним сможет даже начинающий автомобилист. Для того, чтобы произвести проверку давления кондиционера автомобиля, вам заранее необходимо будет приобрести специальную манометрическую станцию, а также магистрали к ней. Как правило, все необходимые патрубки уже имеются в комплекте к установке. Помимо этого, потребуется специальный переходник для патрубков конкретно вашего кондиционера.

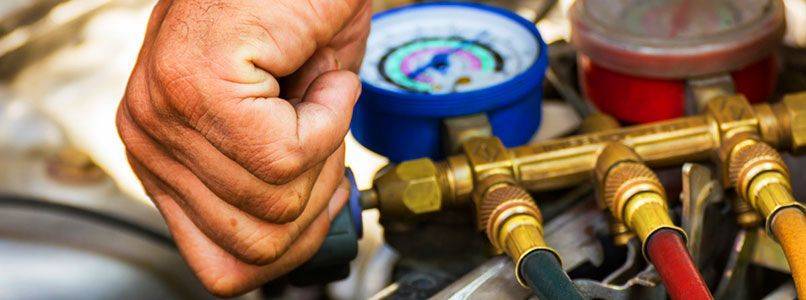

Манометрическая станция для замера давления

Что касается переходников, то в продаже вы можете найти устройства двух типов — под прошивку и под продавку. Специалисты рекомендуют остановить свой выбор на устройствах последнего типа, поскольку они сами по себе являются более надежными и, как показывает практика — более качественными. Перед тем, как приобрести переходник, необходимо определить, на каком хладагенте функционирует климатическая система в вашей машине. К примеру, в транспортных средствах, выпущенных до 1992 года, обычно используется фреон марки R-12.

В период с 1992 по 1994 годы мировые производители не могли прийти к единому мнению по поводу того, какой хладагент лучше использовать. Поэтому в машинах этих годов выпуска может применяться фреон марок R-12 и R-134.

Что касается транспортных средств, выпущенных в период после 1994 года, то все без исключения машины заправляются хладагентом марки R-134. Переход мировых производителей на этот фреон обусловлен тем, что данный расходный материал сам по себе менее опасный для озонового слоя в атмосфере. Фактически уровень давления климатической системы с применением такого хладагента более низкий, чем в случае с R-12. Точно выявить, какую марку фреона использовать в вашем случае и какое давление должно быть в системе, позволит книга по эксплуатации машины либо техническая таблица. Как правило, эта таблица обычно находится в передней части кузова авто — либо рядом со стаканом на стойке транспортного средства, либо в моторном отсеке (автор видео — Автоматика — автокондиционеры от А до Я).

https://youtube.com/watch?v=759-4AEAqVw

Когда у вас на руках будет весь набор инструментов, необходимый для проверки уровня давления в системе, можно проверить давление. В моторном отсеке вашей машины, как правило, с левой стороны, расположены патрубки замкнутой системы. Это — магистрали высокого и низкого давления, но для диагностики вам потребуется только последняя — именно она позволит точно определить параметр. Если вы не знаете, как их различить между собой, то в этом вопросе нет ничего трудного — магистрали низкого давления всегда будут более толстыми по размерам, в отличие от высокого.

Для проведения замера вам потребуется выкрутить заглушку на патрубке и накрутить на ее место купленный ранее переходник с магистралью от манометрической установки. Перед тем, как вы установите переходник, место соединения необходимо очистить, чтобы не допустить попадание пыли и мусора в систему. Далее, потребуется открутить краник на самой станции, в этот момент второй кран должен быть закрыт, в противном случае вы можете спровоцировать утечку хладагента в окружающую среду. Для диагностики параметра следует запустить силовой агрегат — только на работающей двигателе хладагент начнет перемещаться по системе. Нормальный показатель давления должен составлять в районе 250-270 кПа.

В том случае, если полученный параметр будет ниже, имейте в виду, что система нуждается в дозаправке. Слишком пониженное давление может стать причиной не только слабого воздушного потока в салоне, но и привести к ускоренному износу, а также выходу из строя самого компрессора. Поломка данного механизма обусловлена нехваткой хладагента в магистрали, а ведь именно во фреона содержится масло, которое необходимо для смазки компрессора.

Измерение давления в системе кондиционирования

Наиболее оптимальное давление в магистралях системы кондиционирования должно составлять 280-290 кПа. Если полученный результат выше 290 кПа, то кондиционер в заправке не нуждается, поскольку в этом случае компрессор также может сломаться в результате ускоренного износа. Ведь сам компрессор не рассчитан на работу с большим уровнем давления. Так что в данном случае узел также может заклинить, тогда отремонтировать его не получится, а функционировать система будет неправильно.

Чем почистить

Средства для чистки бывают трех видов:

  1. Аэрозольные препараты.
  2. Пенные очистители.
  3. Дымовые шашки.

Принцип чистки всеми средствами приблизительно одинаков. Эта чистка – скорее дезинфекция своими руками. Различаются только способы доставки средства к источнику запаха.

Аэрозоли для чистки системы вентиляции разных производителей зачастую имеют схожий состав. Поэтому очистка более дешевыми препаратами из аптеки будет, как правило, не менее эффективна, чем дорогими из магазина фирменной автохимии. Для снижения себестоимости чистки нужно взять в аптеке 0,05% раствор хлоргексидина биглюконата, который стоит там около 10 р. за 100 мл. Смешать его для повышения эффективности с этиловым спиртом и распылять эту смесь, как описано выше, любым подходящим распылителем, например, опрыскивателем для цветов.

Для этого смешайте 50 г препарата с литром воды. Очистка препаратом хлорамин Б тоже дает хорошие результаты. Чтобы получить нужную для работы в авто концентрацию, разведите столовую ложку порошка в литре чистой воды.

Пенные очистители обычно доставляют к источникам запаха за счет давления внутри баллона, в котором они находятся. Это делается через трубочку для слива конденсата, после очистки пена оседает и стекает обратно через ту же трубку, но уже самостоятельно. Но лучше подавать пену на радиатор испарителя не снизу, а сверху или хотя бы сбоку.

Для этого из старого салонного фильтра нужно сделать несложное приспособление. Проткните фильтр посередине вставьте в отверстие трубку от баллончика с пеной и приклейте ее скотчем как на фото. Чтобы приспособление легче вставлялось вместо штатного фильтра, пленкой его лучше не обматывать. После изготовления вставьте его в гнездо для фильтра и подавайте пену. Перед этим обязательно найдите дренажную трубку, убедитесь в том, что она не засорилась и подставьте под нее емкость для сбора отработавшей химии.

Обработка авто дымовой шашкой

Один из способов дезинфекции системы вентиляции авто своими силами – обработка ее специальной дымовой шашкой. Рассмотрим процесс на примере шашки Carmate. При ее горении выделяется диоксид хлора, который и убивает микроорганизмы. Порядок действий:

  • Включить кондиционер.
  • Забор воздуха с улицы отключить, поставив заслонки в положение рециркуляции воздуха в салоне авто.
  • Вскрыть упаковку шашки.
  • Сильно надавить на надпись – push.
  • После того как из коробки пойдет дым, поставить ее на коврик у переднего пассажирского сидения. Во время горения ее низ может нагреться, поэтому лучше подложить под нее что-нибудь. Если у вас нет листового асбеста, подложите под шашку обрезок доски.
  • Закрыть двери и окна.
  • После прогорания шашки убрать коробку из машины.
  • Хорошенько проветрить салон, открыв двери и окна и включив приточную вентиляцию.

Профилактика загрязнения испарителя

Чтобы охлаждение воздуха в салоне авто как можно дольше было без неприятных запахов, периодически прочищайте трубку слива конденсата. Как можно реже пользуйтесь рециркуляцией воздуха салона, так как этот режим предусматривает прохождение воздуха, минуя салонный фильтр, и пыль из воздуха налипает на влажный радиатор. Выключайте кондиционер за несколько минут до конца поездки, вентилятор же оставляйте включенным, давая испарителю просохнуть.

Частая замена салонного фильтра вопреки мнению «знатоков» автомобилей не уменьшает количество пыли попадающей в салон. Она лишь уменьшает сопротивление прокачки воздуха через систему вентиляции, так как при засорении фильтрующего элемента он не начинает пропускать пыль, а хуже пропускает воздух. Поэтому менять фильтр следует только тогда, когда при включении приточной вентиляции поступление воздуха в салон авто явно недостаточно. Это будет заметно по долго не просыхающим запотевшим окнам во время дождя, или когда у вас не получится увеличить приток воздуха увеличением скорости вращения вентилятора. Конечно, вреда от частой замены фильтра не будет, но зачем платить больше и ничего не получать за свои деньги?

Чистка других фильтров кондиционера авто

А вот фильтры НЕРА по своей структуре являются более сложными, но также нередко используются для кондиционеров, устанавливаемых в салоне авто. Производятся фильтры такого рода на основе пористого стекловолокна. Подобные фильтры дают возможность очистить воздух в салоне не только от частиц механического плана, но также позволяют бороться с определенными типами болезнетворных бактерий. Мыть фильтры НЕРА запрещено. Для того, чтобы их прочистить, необходимо пользоваться пылесосом. Для этого фильтры предварительно вынимаются из кондиционера.

Если вы не слишком хорошо переносите запах гари или выхлопных газов, в этом случае в салоне автомобиля в кондиционерах стоит устанавливать фильтры из древесного угля. Практика показывает, что автомобилисты, которые пользуются транспортным средством в черте города, не проезжают часто мимо костров, пожарищ и т.д., могут просто один раз в год менять фильтры из древесного угля на новые.

Владельцу автомобиля также стоит помнить о такой детали как испаритель! Если этот элемент кондиционера не чистить с завидным постоянством, он с легкостью превратится в настоящий «рассадник» болезнетворных микробов в салоне авто. Для того, чтобы у самого водителя и окружающих не возникало проблем со здоровьем, испаритель необходимо время от времени снимать и отмывать в чистой воде с легким мыльным раствором.

При сильном загрязнении испарителя, стоит обратить на него внимание работников СТО. Здесь у вас будет возможность дополнительно обработать кондиционер ультразвуком, который легко справляется с уничтожением бактерий

Безусловно, этот вариант может показаться недешевым, однако всегда стоит помнить о том, что в закрытом салоне автомобиля вы проводите достаточно много времени. Безрассудное отношение к чистоте фильтров и испарителя автомобильного кондиционера может обернуться для вас серьезными тратами на лекарственные препараты.

Главная →

Своими руками →

Какие неполадки не подлежат ремонту

Если речь идёт о чистке фильтров или обычной профилактике, то это нетрудная задача для любого пользователя. Но в случае серьёзных неполадок, когда нужна замена деталей или проверка их на специальных стендах, ремонт своими руками будет неуместен и даже опасен!

В сервисный центр придётся обратиться, если необходимы:

  1. Замена компрессора;
  2. Устранение утечки хладагента или его заправка;
  3. Ремонт или замена электронных модулей;
  4. Замена масла;
  5. Вакуумирование системы.
  6. Замена термоизоляции и другие сложные манипуляции, которые невозможно произвести на дому.

Теперь вы знаете, как диагностировать кондиционер, устранить многие из неполадок и предупредить возникновение проблем с климатическим устройством. Починка своими руками – это не только экономия средств, но и удовлетворение от получения новых умений и знаний.

Очистка радиатора охлаждения климатической установки (конденсора)

Радиатор охлаждения кондиционера – одна из самых уязвимых деталей в системе кондиционирования, на конденсор с дороги постоянно летит грязь и пыль, попадает влага, реагенты и соль. К тому же этот элемент «климатики» достаточно часто подвергается ударам, деформации при наезде автомобиля на препятствие. Основные признаки неисправного радиатора:

  • перегрев двигателя внутреннего сгорания;
  • снижение эффективности охлаждения воздуха в салоне;
  • самопроизвольное отключение системы кондиционирования.

Очищать конденсор от различного сора и отложений рекомендуется не реже одного раза в год, также чистку можно производить по мере загрязнения детали. Разумеется, периодичность обслуживания зависит от того, как часто эксплуатируется автомобиль, по какому дорожному покрытию он ездит. В условиях повышенной запыленности, при частых поездках по грунтовым дорогам радиатор забивается грязью гораздо быстрее, требует более частого обслуживания.

Самому почистить конденсор в целом несложно, особенно, если доступ к нему достаточно легкий, не требует дополнительного демонтажа деталей. Самостоятельная очистка радиатора почти всегда производится снаружи, без его снятия, так как при съеме приходится сначала стравливать хладагент, а после установки заправлять кондиционер фреоном. Чистка конденсора осуществляется несколькими способами:

  • сухой протиркой с помощью мягкой ветоши;
  • с использованием зубной щетки;
  • промывкой водой (если поливать из шланга, то нельзя подавать большой напор);
  • с применением специальных химических составов.

Необязательно пользоваться только одним каким-то методом, их можно, а в некоторых случаях даже и нужно комбинировать. Для чистки нельзя применять жесткие предметы, способные повредить алюминиевую поверхность, радиаторные трубки:

  • металлические щетки;
  • нож;
  • стальные скребки и прочее.

Настоятельно не рекомендуется промывать радиатор водой под большим давлением, в частности, использовать для промывки керхер, особенно, если нет большого опыта обращения с оборудованием

Еще важно помнить, что если долго не обслуживать радиатор, отложившиеся на нем реагенты и соль могут «проесть» металл (алюминий), вследствие чего конденсор потеряет герметичность и выйдет из строя. Паять алюминий очень сложно, поэтому чаще всего «худой» радиатор подлежит замене на новый элемент

Назначение и преимущество

Автокондиционер – незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

  • снижает температуру воздуха до необходимой автолюбителю температуры;
  • эффективно борется с «потливостью» стекол (это может пригодиться зимой);
  • поддерживает уровень влажности на оптимальном уровне;
  • надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
  • является весьма мощным фильтром для воздуха внутри салона;
  • вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

Ремонт шлангов

Если вам хочется здорово сэкономить на ремонте трубок кондиционера – то придется делать его самостоятельно. Хочу отметить, что для этого все же потребуется опыт пайки, хоть и небольшой

Важно запастись специфическим инструментом: труборезом, специальным гибочным станком и сваркой. Учтите, что труборез можно заменить и на пилку по металлу, но это будет совершенно не то качество, которого мы ожидаем в ремонте трубок автокондиционера. Трубогиб может быть как универсальным (для разных диаметров), так и специфическим (под определенный диаметр)

При выборе этого инструмента стоит узнать, какие размеры используются в вашей машине. Часто это 6, 8, 10 размер, который соответствует внутреннему диаметру в миллиметрах. Размер вы можете посмотреть на системе автомобиля или в технической документации. Это принципиально важный вопрос ремонта, поскольку в разных машинах используются разные системы измерения

Трубогиб может быть как универсальным (для разных диаметров), так и специфическим (под определенный диаметр). При выборе этого инструмента стоит узнать, какие размеры используются в вашей машине. Часто это 6, 8, 10 размер, который соответствует внутреннему диаметру в миллиметрах. Размер вы можете посмотреть на системе автомобиля или в технической документации. Это принципиально важный вопрос ремонта, поскольку в разных машинах используются разные системы измерения.

Ремонт трубок автокондиционера начинается с того, что надо купить или изготовить детали. Далее отрезаем необходимую длину и гнем их с помощью гибочного станка. Когда готовы трубки, нарезаем фитинги и соединяем все это в единую систему. Прежде чем выполнять пайку, стоит перемотать детали изолентой и посмотреть – все ли вы сделали верно. Если все подходит – тогда начинаем пайку.

Когда выполняется ремонт трубок автокондиционера, не всегда можно прибегнуть к вышеописанному способу. Иногда выполняется замена трубок кондиционера на шланги, которые произведены из резины. Хоть они и выполнены из менее стойкого материала, зато замена их будет очень быстрой, простой и дешевой. Здесь не применяется сварка трубок кондиционера, обычно шланги вкручиваются.

Сварка трубок кондиционера используется и тогда, если они изготовлены из меди. Медный вид соединений более стойкий, чем алюминий, но он дорогостоящий. При этом необходимо выполнять развальцовку. А это – работа для профессионалов с высококлассным специфическим инструментом (он присутствует только на хороших станциях технического обслуживания). Иногда для таких деталей выполняется изоляция, которая спасает от обмерзания зимой и выполняет теплоизоляцию системы.

В завершении статьи хотелось бы отметить, что за системой охлаждения нужно очень сильно следить: прислушивайтесь к звукам в работе устройств, к запахам и к общим характеристикам работоспособности. Все это может вовремя рассказать вам о неполадках, которые на первых этапах легко устранять. Внимательно относитесь к своей машине и она прослужит вам долгие годы!

Неисправности компрессора кондиционера

Регулярный техосмотр, правильно подобранное масло предотвращают поломки климатической техники. Однако неисправности компрессора кондиционера автомобиля все же случаются часто.

Настораживающие признаки:

  • От узла постоянно слышен шум, даже если кондиционер не включен, а работает только двигатель авто. Проверьте подшипник шкива.
  • Не включается электромагнитная муфта. Причин много, нужно искать.
  • Агрегат плохо охлаждает воздух в салоне. Возможна утечка фреона.
  • В компрессоре что-то трещит, урчит. Проверьте давление в горячем и холодном состоянии оборудования.

Появились один или несколько признаков – нужна профессиональная диагностика компрессора кондиционера автомобиля.

Причины

Автокомпрессоры – надежные узлы с большим рабочим ресурсом. Но сбои случаются, причин много:

  • Износились подшипники. Опасность в том, что повышается нагрузка на катушку, приводной шкив перекашивает, фреон может выйти полностью.
  • Перегрелась система, из-за чего вышла из строя муфта.
  • Деформировался корпус или патрубки в следствии некоего механического воздействия, нарушилась герметизация.
  • Вышли из строя клапаны, отвечающие за подачу рабочего вещества.
  • Засорился радиатор.


Устройство компрессора для автомобильного кондиционера

Дефицит либо избыток фреона также плохо сказываются на работоспособности системы.

Способы устранения

Холодильное оборудование – сложная установка, которую в гаражных условиях трудно восстановить.

Своими руками сделать можно следующее:

  • Заварите трещины на корпусе и патрубках автокомпрессора.
  • Замените уплотнители, предварительно удалив хладагент и демонтировав агрегат.
  • Поменяйте вышедший из строя подшипник приводного шкива, но только после снятия механизма, и, если вы знаете, как впрессовывать элементы.
  • Отремонтируйте электромуфту, в которой часто нужно поменять запчасти: пластину, катушку, шкив.

Поршневую группу трогать рискованно, так как нужно полностью снимать узел, разбирать, промывать детали. Перед процедурой удаляют фреон, сливают масло, поэтому лучше доверить обслуживание сервисменам.

Краткий принцип работы

Для начала давайте разберемся в том, в чем заключается предназначение автомобильного кондиционера. Предназначение системы кондиционирования заключается в охлаждении воздушного потока, а также его очистке. Климатизер сам по себе представляет собой тепловое устройство, суть работы которого заключается в заборе тепла у испарителя и передачи его конденсатору. Испарительный элемент в данном случае греется, а конденсатор охлаждается.

Устройство конденсатора расположено в передней части агрегата. Таким образом осуществляется более лучшая отдача тепла и обдув воздушным потоком. Что касается испарителя, через который осуществляется поступление воздушного потока в салон транспортного средства, то он обычно устанавливается в центральной торпеде. Испаритель охлаждает воздушный поток, поступающий через него (автор видео — BIG BEN_87).
