Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

Снимаем воздушный фильтр

Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.

Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.

Все крепёжные элементы фильтра

Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.

Число разных шлангов – два

Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.

Как менять трос

В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.

Узел заслонки

Петля троса будет одета на рычаг заслонки. Снимите петлю.

Вытягиваем трос из фиксатора

Затем, не снимая скобу, просто сдвигайте резиновую втулку «на себя». В этом поможет шлицевая отвёртка (см. фото). В завершение трос вытягивают из отверстия фиксатора.

Узел «педаль газа»

Если с фонариком подлезть к правой педали, можно будет увидеть прорезь (см. фото).

Снимаем трос с педали

Наконечник троса легко выводится из ушка, но надо втянуть трос в салон.

Под капотом

На перегородке можно найти втулку, в которую упирается оболочка троса. Но так как сам трос ничем не удерживается, оболочку вытягивают вперёд (см. фото).

Вытягиваем оболочку с тросом

Если последовательность шагов поменять, то ничего, конечно, не получится.

Монтаж

Все шаги, рассмотренные выше, надо повторить в обратной последовательности. Заводим трос внутрь салона, подключаем его к педали и так далее. А когда петля троса будет одета на рычаг, может потребоваться регулировка (см. ниже).

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

  1. Наклоняем рычаг;
  2. Подтягиваем трос;
  3. Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Артикулы

Заменители и аналоги

8 клапанов:

  • Asam-Sa 30371
  • Automotor France ATC 6868
  • FRANCECAR FCR210151
  • A.B.S. K37240
  • LECOY 4768
  • SEIM 122185
  • KAGER 19-3928
  • REMKAFLEX 47.3010
  • SPIDAN 440742
  • TRISCAN 8140 25329
  • SPJ 911111

16 клапанов:

  • Asam-Sa 32067
  • Automotor France ASC 8721
  • BRECKNER BK19017

В чём отличия

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

  1. Рассверливаем крепление троса;
  2. Проводим зенковку;
  3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Регулировка тросика газа

Регулируется трос так: вынимаем скобу, сдвигаем гофру внутрь втулки, снова одеваем скобу.

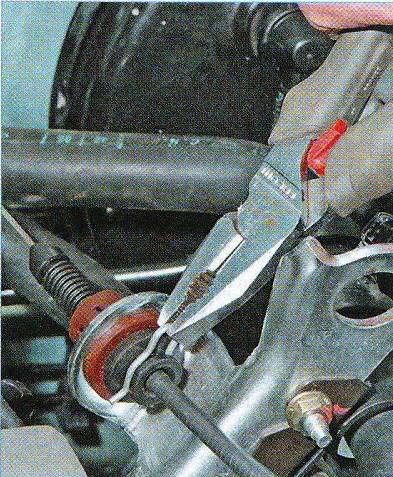

Здесь используют плоскогубцы

Стальную скобу надо снимать с гофры полностью. Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад – других вариантов нет.

Надо добиться следующего:

  • При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью;
  • Трос не должен провисать. Надо, чтобы при малейшем нажатии заслонка начинала открываться.

Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.

Замена тросика газа

Не редко бывает момент, когда в самый неподходящий момент обламывается тросик, будь то для капота, газа или сцепления. Хуже всего, когда это будет во время движения автомобиля. В данной статье рассмотрим замену тросика газа. Так как это один из главных, без которого автомобиль просто не начнет движение. Причиной для такой замены может быть не один фактор, но чаще всего это когда начинают зависать обороты. Едите себе спокойно, под гору наступили на педаль, выравниваетесь, отпускаете педаль газа, а обороты на тахометре не уменьшаются. Машина автоматически начинает набирать скорость, без каких либо на то манипуляций водителя. В такой ситуации самое страшное, когда у водителя нет опыта, и он не знает что делать.

Такая ситуация может спровоцировать ДТП и покалечить пассажиров автомобиля

Поэтому с такими вещами лучше не шутить и вовремя обращать внимание. Зачастую поначалу это небольшие рывки, затем они переходят в более долгие. В один прекрасный момент может совсем заклинить

Причиной такого клина могут быть разные вещи, в первую очередь это заржавел трос внутри кожуха (чехла), для этого не стоит снимать трос полностью. Первая мысль это сразу обратится в сервисный центр или на СТО, чтоб исправили обороты двигателя, но увы, причина не в двигателе совсем, а в том, что может приржаветь трос газа. Сказать, что причина очень сложна, нельзя. Нужно просто внимательность и время. Таким образом, вы не только сами установите и настроите, как вам хочется, но и сэкономите деньги. Все-таки стоимость такой настройки не малая, да и работники могут сделать не настолько качественную работу, как бы этого вам хотелось. Поэтому в первую очередь рассмотрим частую причину, когда ржавеет трос в самом чехле. Достаточно снять только одну часть, которая находится под капотом, возле карбюратора, если у вас такой тип двигателя

В один прекрасный момент может совсем заклинить. Причиной такого клина могут быть разные вещи, в первую очередь это заржавел трос внутри кожуха (чехла), для этого не стоит снимать трос полностью. Первая мысль это сразу обратится в сервисный центр или на СТО, чтоб исправили обороты двигателя, но увы, причина не в двигателе совсем, а в том, что может приржаветь трос газа. Сказать, что причина очень сложна, нельзя. Нужно просто внимательность и время. Таким образом, вы не только сами установите и настроите, как вам хочется, но и сэкономите деньги. Все-таки стоимость такой настройки не малая, да и работники могут сделать не настолько качественную работу, как бы этого вам хотелось. Поэтому в первую очередь рассмотрим частую причину, когда ржавеет трос в самом чехле. Достаточно снять только одну часть, которая находится под капотом, возле карбюратора, если у вас такой тип двигателя.

Смажем трос газа

Снимается очень просто, достаточно провернуть плоской отверткой и снять с дросселя, вынуть наконечник тросика. Теперь снимаем защитное кольцо на торце кожуха и вливаем обычное масло для смазки с помощью медицинского шприца, так будет и удобней намного и быстрей. Да и точность попадания будет намного выше. Влить надо будет где-то пять или семь кубиков. При этом желательно очень попросить кого-то параллельно нажимать на педаль газу, чтоб прокачать трос по чехлу, этим самым смазав его как можно больше. В таком случае может уйти и больше масла. Обычно ржавеет трос в местах изгиба, где не может пройти смазка, поэтому постарайтесь его выровнять, вытянув его в прямую линию. Прокачав педаль, вы сразу поймете, лучше стало или нет.

Процесс замены тросика

Но все же, бывают ситуации, когда смазав трос, нечего не улучшится, в таком случае лучше заменить трос полностью, вместе с чехлом. Обычно это может быть износ самого чехла троса, перетираются жилы троса, в таком случае все меняется. Старайтесь подобрать точно такой же трос, так как длина тоже имеет значение. В авто магазине вам подскажут какой лучше подобрать именно для вашего автомобиля, не забывайте о виде двигателя, так как на карбюраторный и инжекторный они могут быть разными. Процесс съема начинается так же, как и при смазывании. Да, забыл сказать, перед установкой новый трос тоже следует смазать, намного дольше проходит. Отсоединяем трос, от заслонки дросселя, чтоб установка нового была проще, запомните, в каком положении была натянута заслонка. Таким образом, придется меньше подстраивать педаль газа. Отсоединив от двигателя, начинаем вытягивать трос из салона, хотя можно и наоборот если крепеж из салона позволяет это. Так же не забываем отсоединять от педали газа. Теперь зажав плоскогубцами за кожух, вытягиваем трос вместе с кожухом.

Опора троса газа Renault оригинал 6001547539 (шт)

Интернет цена: 278 руб.

Розничная цена от: 278 руб.

Опора троса газа Renault оригинал 6001547539 (шт)

АКЦИЯ «Бесплатная доставка Почтой России»!

Акция проводится до 30 Июня 2020 года.

  1. Доставка посылки в ваш регион должна осуществляться только стандартным НАЗЕМНЫМ способом. Авиа и комбинированная доставка в акции не участвуют!
  2. Заказ должен умещаться в ОДНУ почтовую посылку 425х265х380 мм. Если в вашем заказе есть несколько позиций объёмного товара, и для его отправки необходимы несколько посылок, то бесплатно будет отправлена только одна посылка.
  3. Вес посылки не должен превышать 10 кг. Если в вашем заказе есть несколько позиций тяжёлого товара, и для его отправки необходимы несколько посылок, то бесплатно будет отправлена только одна посылка.
  4. Невозможна доставка товаров с пометкой «Доставка данного товара Почтой России не производится».

АКЦИЯ «Все для ТО — доставим Бесплатно!»

При наличии в заказе товаров для ТО Доставка в РЕГИОНЫ ТК ПЭК БЕСПЛАТНО

  1. Обязательно указывать в комментариях: АКЦИЯ-ТО
  2. Дополнительно в заказе могут присутствовать любые, не габаритные товары.
  3. Доставка осуществляется наземным транспортом до терминала компании
  4. Авиа и комбинированная доставка в акции не участвуют!
  5. Акция не распространяется на Москву и Московскую область.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

  1. Ключ «на 11», а лучше, если это будет торцевая головка.
  2. Отвертки – плоская и крестообразная.
  3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

  • Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
  • Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
  • Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
  • Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
  • Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
  • Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
  • После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
  • Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

  1. Установите ваш автомобиль на подъемник и снимите передние колеса.
  2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
  3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
  4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
  5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
  6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
  7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
  8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

  1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

  1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Как поменять тросик сцепления на ВАЗ-2114 фото и видео

Заменить трос сцепления на ВАЗ-2114 реально в домашних условиях и не обязательно обращаться в автосервис, где возьмут не малую сумму денег за проведения ремонтных операций. Так, многие автомобилисты, как показывает практика, проводили замену своими руками. Данная статья поведает, как совершить данную процедуру, а также поведает о некоторых нюансах и тонкостях.

Видео о замене тросика сцепления на автомобиле ВАЗ

Видеоматериал расскажет, как заменить трос сцепления, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены

Схема-устройство сцепления автомобиля

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

  1. Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
  2. Находим трос и начинаем процесс демонтажа.
  3. При помощи ключа на 17 откручиваем гайки крепления.

    Болты крепления троса под капотом

    При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления

  4. Выводим трос с кронштейна и вилки сцепления.

    Выводим трос сцепления с посадочного места с вилки

  5. Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
  6. Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.

    Скоба педали сцепления под капотом

    Отсоединяем ушко крепления троса к педали

  7. Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.

    Демонтируем трос полностью

  8. Теперь необходимо разобрать корпус троса и удалить его оттуда.
  9. Устанавливаем новый трос в старый корпус и монтируем на место.
  10. Остальные детали необходимо собрать в обратной последовательности.
  11. После установки изделия необходимо сделать регулировку натяжения троса.

    Процесс регулировки троса сцепления

Выбор троса

Старый трос сцепления изношен и требует замены

Исследуя рынок запасных частей при поиске тросика сцепления на ВАЗ-2114, оказалось, что существует оригинальная деталь, а также несколько аналогов, которые по своему качеству ничем не отличаются, а в некоторых случаям даже лучше.

Оригинальный артикул

2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.

Аналоги

Трос сцепления

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

  • Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
  • ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
  • TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Выводы

Заменить тросик сцепления на автомобиле ВАЗ-2114 достаточно легко и просто. Так, любой, даже начинающий автолюбитель, способен сделать это самостоятельно за 1 час у себя в гараже

Особое внимание стоит уделить выбору изделия и качеству

Так, качественная деталь будет служить достаточно долго и весь свой ресурс. Если сам процесс замены показался сложным и невозможным, рекомендуется обратиться в автосервис.

На Рено Логан скрипит педаль сцепления, что делать?

Автомобиль: Рено Логан. Год выпуска: 2013. Спрашивает: Aleks. Суть вопроса: достал скрип сцепления на моём Логане, уже сменил тросик и всё смазал, что делать?

Как же меня достал скрип педали сцепления. Он просто непобедим. Я пробовал менять тросик сцепления на новый оригинальный от Рено — не помогло, по совету одного из Логановодов заменил тросик на Sachs — тоже не помогло. Стало тише, но скрип остался. Смазал уже всё, что находится в зоне видимости педального узла. Я не спорю, трансмиссия на Логане «архинадёжна», уже больше 80 000 км без замены и какого-либо ремонта по коробке, скрип уже стал «своим в доску», но хотелось бы от него избавиться. У кого получилось?

С самого начала производства автомобилей Рено Логан, конструкция и устройство коробки переключения передач, а, следовательно, и сцепления не подвергалась масштабным изменениям и соответственно новшествам. Поэтому спустя время у такой конструкции появилось одно больное место.

Суть проблемы

Независимо от пробега автомобиля, проблема с появлением жуткого скрипа педали сцепления уже побеспокоила или еще только будет волновать по статистике каждого 3-его владельца этого автомобиля. Не зависит от уровня масла в КПП и его состояния.

Каждый принимает решение бороться с этой напастью самостоятельно своими силами, (методом «научного» тыка) или пользуется советами победивших эту жуткую «мелодию» бывалых «логановодов». В этой статье вы узнаете о том, откуда берётся этот скрип и как его вылечить своими руками.

Ищем причину возникновения

На самом же деле исходя из конструкции сцепления Рено Логан, скрип может происходить от чего угодно, начиная от болта крепления педали вместе с пружиной, заканчивая корзиной сцепления с выжимным подшипником. Подобные проблемы начинают появляться от наименьшего к наибольшему спустя лишь километры пробега.

Ищем способ устранения

Замените трос сцепления, если на нём видны следы механических воздействий и повреждений

3074 600 294 — артикул троса сцепления на Рено Логан SACHS.

Если пробег у автомобиля не слишком велик и не чувствуется проблем со сцеплением в первую очередь обратите внимание на состояние троса педали трансмиссии. Визуальное повреждение, надрывы и коррозия являются определяющими показателями на его замену

Эту пружину необходимо смазать в первую очередь

Если же трос целый, то рекомендуется выполнить обработку всех трущихся поверхностей (в т.ч пружины педали) при помощи силиконовой смазки или WD-40. Если подобные манипуляции не решили проблему, то ее необходимо искать уже через подкапотное пространство со снятием того самого троса, и замены на новый. Если и это не поможет, то потребуется замена сцепления в сборе.

P.S

Помните, что во время эксплуатации, во время работы выходит из строя не сам трос сцепления, а его кожух, который изнашивается намного быстрее. Поэтому при покупке новой деталей выбирайте из всех наиболее качественную.

После того как был демонтирован старый привод, необходимо посмотреть на состояние самой вилки сцепления с пыльником, и при необходимости их необходимо очистить, смазать и забить новой смазки. После чего установить трос, педаль сцепления предварительно выставив необходимый ход педали.

Совет!

Устанавливать педаль сцепления следует на уровне остальных двух, иначе есть шанс, что задняя передача просто-напросто не включится.

Если же вам не помогли все манипуляции по смазке всех трущихся деталей и механизмов, и проблема остаётся не решённой, то в такой ситуации лучшим вариантом будет обратиться в специализированный сервисный центр для диагностического анализа.

Потому как, заблаговременное решение проблем с КПП и сцеплением, может предостеречь вас от неожиданных поломок и дальнейшего дорогостоящего ремонта.

  1. Для использования смазочных материалов в труднодоступных местах лучше всего использовать WD-40 или силиконовую смазку в виде спрея. Таким образом, материал лучше распределится на поверхности и попадёт во все места куда сложно добраться вручную.
  2. Смазывать крепление троса педали сцепления и вилки, рекомендуется графитовой смазкой, которая благоприятно влияет на подобные механизмы и отлично держится на устройствах подверженных постоянной нагрузке.

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

  1. Наклоняем рычаг;
  2. Подтягиваем трос;
  3. Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Педаль газа в авто с разными двигателями установлена одна и та же. Как к ней крепится трос, уже рассматривалось.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте. Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб. После снятия гофры элемент отводится в сторону и перестает препятствовать доступу к тросу. Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

  • 86 мм от кронштейна коробки передач до вилки сцепления;
  • 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

  • установить ТС на яму или подъемник;
  • снять защиту поддона картера;
  • отсоединить датчик уровня тормозной жидкости;
  • убрать пробку от бачка гидропривода;
  • для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
  • бачок гидропривода заполняется жидкостью;
  • подсоединить приспособление;
  • снять заглушку;
  • установить штуцер для прокачки;
  • нажать на фиксатор, избегая его натяжения;
  • вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
  • включить насос;
  • дождаться, пока в сливаемой жидкости не будет пузырей;
  • закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
  • зафиксировать трубопровод гидропривода;
  • для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
  • нажать на фиксатор, не воздействуя на него в сторону натяжения;
  • вытянуть трубопровод гидропривода;
  • включив насос, наполнить шприц жидкостью, спустив его в систему;
  • повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
  • при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Источник

Устройство троса сцепления

По мнению экспертов в машиностроении, одной из важных составляющих в автомобиле с механической коробкой считается трос сцепления. Он находится в специальной оболочке, которая защищает его от механического воздействия, и связывает вилку с педалью. К примеру, вы нажали на педаль, трос передал усилие рычажной передаче, которая помогла вилке изменить положение и также поспособствовала отключению сцепления.

Иностранные производители в редких случаях оборудуют транспортные средства подобным механизмом. Они предпочитают применять гидравлику, которая в работе менее проблематична. Для отечественных же автомобильных предприятий использование данного устройства – обычная практика. Хотя такая система и обладает рядом минусов, которые известны всем водителям российских машин.

В процессе работы трос сцепления требует периодической регулировки, потому что привод изнашивается при эксплуатации. Например, происходит обрыв либо появляется ржавчина. В связи с этим автовладелец машины с МКПП должен знать, как быть, если возникнет описанная выше ситуация.

Далее вы узнаете, как самостоятельно провести регулировку троса. Перед этим рассмотрим, что собой представляет данный механизм. Одним концом трос крепится винтами к педали. Вторым – к расположенной в щите специальной втулке. При этом он прикручен к педали основательно, а вот к втулке не так сильно, чтобы устройство без проблем совершало вращения на оси.

Переделка педали газа с тяги на тросик

Замена привода дроссельной заслонки легко осуществляется своими силами, с применением простейшего инструмента. Для работы потребуется:

  • Новая педаль газа (выполненная под тросик) с установочным кронштейном;
  • Тросовый привод и поворотный сектор дроссельной заслонки. Все эти детали можно приобрести в автомагазине, по модели двигателя с инжектором;
  • Полоска металла 3-4 мм толщиной;
  • Тиски, напильник.

Педаль устанавливается на место тяговой, выбрать точки крепления надо так, чтобы при полном перемещении не было касания вертикальной стенки тоннеля.

Оболочка троса протягивается через стенку моторного отсека, при необходимости в нем сверлится отверстие. При установке необходимо использовать резиновые прокладки, чтобы запах из моторного отсека не попадал в салон. Сам тросик подключаем к педали на штатное место.

На иллюстрации показан пример крепления кронштейна к неподвижному корпусу карбюратора и поворотному сектору заслонки.

Пружину заслонки надо подсоединить таким образом, чтобы она работала синхронной с пружиной педали, а не заменяла ее.

Простое дополнение существенно повышает комфорт водителя в движении. Реакции на педаль акселератора более плавные, в салон не попадает запах из моторного отсека. И самое главное – все работы выполняются своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
