Замена передних стоек амортизаторов на Рено Логан: видео от Логановодов

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Последовательный порядок замены передних стоек

Задний амортизатор Логан – не слишком сложная в плане замены деталь. При малейшем намеке на неисправность или поломку, конечно же, необходимо выполнить замену. Мы подготовили для вас подробное руководство, согласно которому вы без труда справитесь с заменой самостоятельно:

1. Первым делом установите автомобиль над смотровой ямой. Используйте домкрат, чтобы поднять задние колеса.
2. На защитной арке, расположенной сзади, находится защитный кожух. Его необходимо демонтировать.
3. Штока амортизатора крепится специальной гайкой. Используйте ключ на 16, чтобы снять данные защитный элемент. После этого у вас получится снять шайбу.
4. Подымите автомобиль еще на несколько сантиметров. Аккурат под фиксатором амортизатора расположен болт фиксации. Сняв его, получится снять последний защитный элемент – опору амортизатора.
5. Распорная втулка и резиновая подушка, расположенная аккурат под штоком, снимается очень просто после отвинчивания всех вышеописанных крепежей.
6. Затем предстоит снять шайбу и буфер, который расположен прямо около защитного кожуха.
7. За ними находится защитный колпак. Не удивляйтесь, ведь амортизатор – важная деталь подвески, поэтому она неспроста защищена целым рядом защитных элементов.
8. Замените амортизатор и выполните описанные в этой главе пункте в обратном порядке для монтажа.

Как видим, замена производится проще простого. Следуя рекомендациям, которые мы собрали в этом материале, с большой долей вероятностью вы выполните ремонт быстро и качественно.

1. Устанавливаем автомобиль на ровную поверхность. Замена задних стоек Замена передних стоек (амортизаторов) Рено Логан. Можно предварительно установить противооткатные башмаки или кирпичи под задние колёса.
2. Открываем капот и с помощью накидного ключа на 21, фиксируя шестигранником шток от прокручивания, откручиваем гайку фиксатора стойки.

Для того чтобы открутить гайку, необходимо зафиксировать шток с помощью шестигранника.

Эту гайку необходимо лишь ослабить а не откручивать.

Для того чтобы легче открутить гайку, следует немного обработать её смазкой.

Так выглядит стойка когда болты от неё откручены.

Так выглядит стойка стянутая пружинами.

Поочерёдно разбираем стойку и производим замену всех необходимых деталей в обратном порядке.

А так выглядит вновь собранная стойка.

Источники

• https://automagia.ru/parts/hodovka/damper/renault/
• https://workoutcrew.ru/amortizatory-dlya-reno-logan-kakoy-stavit/
• https://razborov.net/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
• https://podveskamaster.ru/amortizatory/zadnie-amortizatory-reno-logan
• https://NewLogan.ru/perednie-i-zadnie-amortizatory-reno-logan-kakie-luchshe-postavit-i-kak-pomenyat.html
• https://max-lada.ru/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
• https://dol-avto.ru/modeli/perednie-stojki-reno-logan-kakie-luchshe.html
• https://remontiruemrenault.ru/marki-avto/kakie-perednie-stojki-luchshe-postavit-na-reno-logan-faza-2.html

Выбираем амортизаторы на Renault

Современный рынок (интернет) способен предложить автолюбителю практически любую деталь на любое транспортное средство, включая Renault Logan. Сегодня мы поговори о том, как правильно выбрать амортизаторы на легковой автомобиль, при этом еще и неплохо сэкономить.

Перед тем, как отправиться на рынок или специализированный магазин запчастей для Рено, нужно определиться, кой тип амортизатора вам нужен.

Типы амортизаторов на Renault Logan

На вопрос, какой амортизатор лучше поставить на Renault Logan, единого ответа нет. На рынке можно встретить три вида амортизаторов:

1) Масляные амортизаторы — являются самыми комфортными. Но лучше использовать их по ровному дорожному покрытию, например, в городе. Для загородного бездорожья они совершенно не подходят.

Такой тип амортизатора замечательно себя проявит на трассе. При долгих переездах равных нет. Цена относительно доступная, так как они самые дешевые из трех типов амортизаторов. Но это не означает, что они плохие, просто цена связана с простотой их изготовления.

Их преимущество в том, что они надежно держат сцепление с дорогой при любых погодных условиях и состоянии дорожного покрытия. Недостаток их в том, что на таких амортизаторах не отправишься в длительную дорогу, так как они абсолютно некомфортны.

3) Газо-масляные амортизаторы — являются самым оптимальным вариантом среди трех видов амортизаторов.

Они отлично справляются с городским движением, дальними поездками и неровностями наших дорог. Кстати, цена на газо-масляные амортизаторы вас приятно удивит, так что советуем поставить на Renault Logan именно такие.

Где лучше купить амортизаторы на Renault Logan?

Желательно приобретать амортизаторы в уже специализированных магазинах или на проверенных интернет ресурсах. Здесь вы можете покрутить, посмотреть на них, обратиться за консультацией к работнику магазина или специализирующегося сайта. Ни чего плохого про базар писать не будем, но в случае чего вернуть комплект амортизаторов вам навряд-ли удастся.

На Renault Logan старайтесь выбрать только оригинальные амортизаторы. Это удобно, так как вам не нужно будет вникать в то, какие у вас стояли амортизаторы. Завод-изготовитель, узнав марку и модель машины, вышлет именно то, что необходимо. Вашей задачей будет только поставить их.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. С помощью двух ключей на восемнадцать откручиваем гайки болтов крепления стойки к кулаку.

3. Вынуть нижний болт мешает суппорт. Разводим колодки с помощью плоской отвертки и откручиваем верхний болт крепления суппорта. Одним ключом держим, другим крутим болт.

4. Поднимаем суппорт. Теперь у нас появился доступ чтобы вынуть нижний болт.

5. Подбиваем молотком, а дальше от руки вынимаем нижний болт.

6. Опускаем суппорт и закручиваем болт. Когда будем закреплять новую стойку болты вставим с другой стороны.

7. Выбиваем верхний болт и отделяем ухи крепежа стойки от кулака.

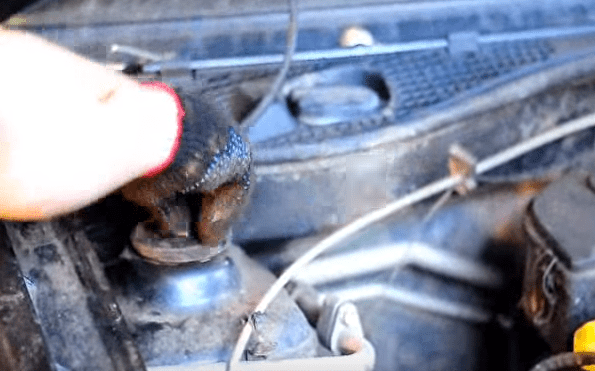

8. Открываем капот и откручиваем верхнюю гайку крепления стойки. Для откручивания берем накидной ключ на двадцать один и шестигранник на шесть для того чтобы зафиксировать шток от поворота.

Во время откручивания последних витков резьбы верхней гайки, придерживаем стойку рукой чтобы она вам не упала на ноги.

9. Берем аккуратно стойку в тиски и откручиваем головкой на двадцать семь гайку стойки.

Стяжка пружин на передних стойках не нужна, ход пружины небольшой, она не выстрелит.

10. После откручивания гайки снимаем со стойки:

• опору
• опорный подшипник
• чашку
• пружину
• пыльник с отбойником

11. Новую стойку нужно прокачать. Нажимаем на шток 5-10 раз, он должен начать ходить плавно и без провалов.

После прокачки не кладите стойку горизонтально.

12. После прокачки одеваем новый пыльник с отбойником.

13. Одеваем пружину широкой частью вниз и попадем внизу в два паза (замка).

14. Очищаем чашку от грязи и смотрим чтобы не было трещин. При необходимости меняем.

Чашки корродируют и могут лопаться.

15.Одеваем чашку на стойку.

16. Вращающейся стороной кладем опорный подшипник в опору и одеваем это все на стойку.

Опору и опорный подшипник устанавливайте новые.

17. Наживляем гайку стойки.

18. Берем стойку в тиски и затягиваем гайку.

19. Продеваем стойку из-под арки на место и наживляем верхний болт крепления.

Резиновую чашку менять не обязательно, она крайне редко выходит из строя.

20. Совмещаем отверстия крепежа, вставляем и затягиваем два болта.

21. Затягиваем верхний болт крепежа.

Советы

Не забывайте что стойки меняются парой.

Правая и левая передние стойки меняются одинаково. В инструкции выше показана замена на правой стороне.

После любого вмешательства в подвеску нужно делать развал-схождение. Но целенаправленно после замены передней стойки на Логан делать развал-схождение не обязательно. Еще хочу добавить что процедуру развал-схождение желательно делать раз в год даже без обслуживания подвески.

Видео урок

https://www.youtube.com/watch?v=Xh8OYmychnQVideo can’t be loaded because JavaScript is disabled: ЗАМЕНА ПЕРЕДНИХ АМОРТИЗАТОРОВ (СТОЕК) НА ПАЦИЕНТЕ РЕНО ЛОГАН, САНДЕРО, ЛАДА ЛАРГУС, АЛЬМЕРА G15 (https://www.youtube.com/watch?v=Xh8OYmychnQ)

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) – пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

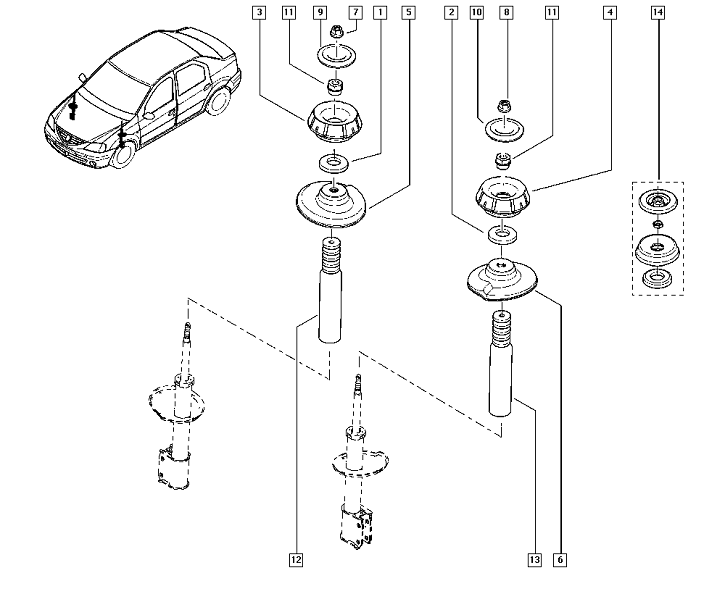

Устройство узла:

1-2. втулка поворотная передней стойки – 8200651172; 3-4. опора амортизатора – 6001547499; 5-6. чашка амортизатора – 8200808455; 7-8. гайка М10 – 7703034268; 9-10. опора амортизатора – 8200876298; 11. втулка амортизатора – 6001550754; 12-13. пыльник амортизатора – 6001549290; 14

комплект опоры амортизатора – 543A06915R.

Важно знать:

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото

Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
2. Поднимаем домкратом автомобиль, снимаем колесо.

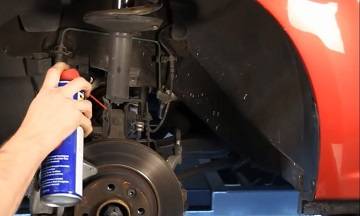

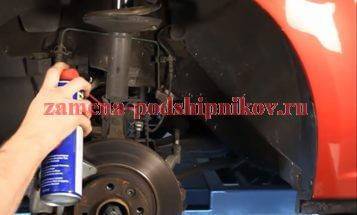

3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

1. Откручиваем резьбовое крепление кронштейна ключом №10.

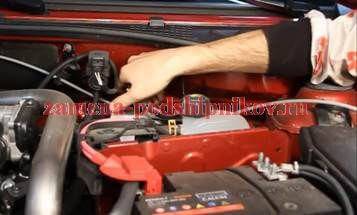

2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.

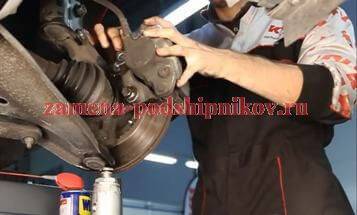

1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.

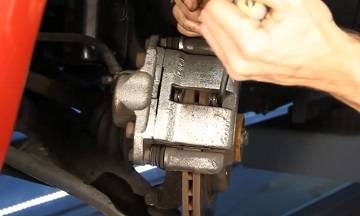

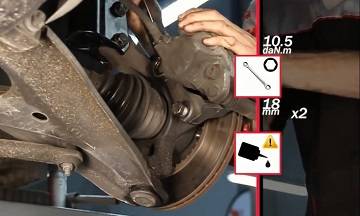

2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

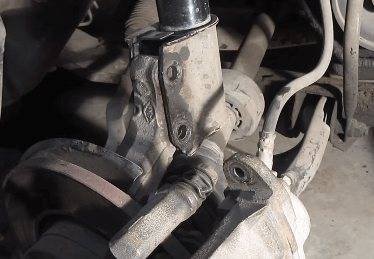

1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.

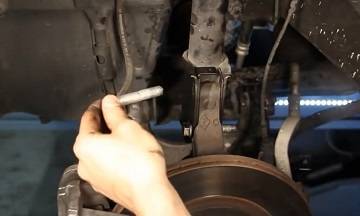

2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

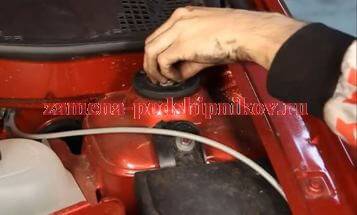

1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.

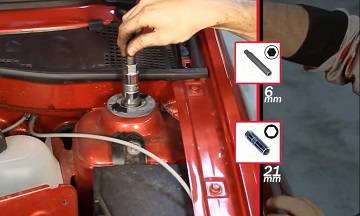

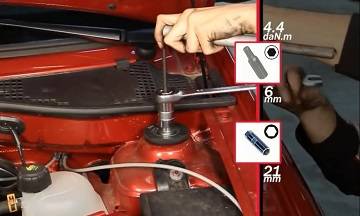

2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Важно знать:

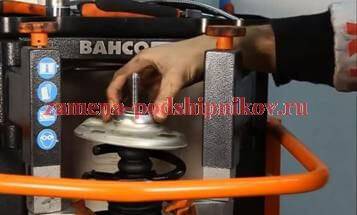

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

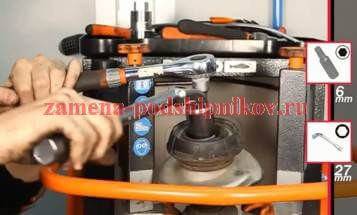

1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.

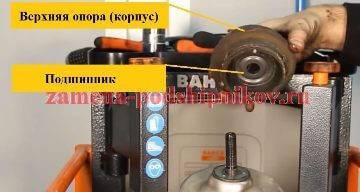

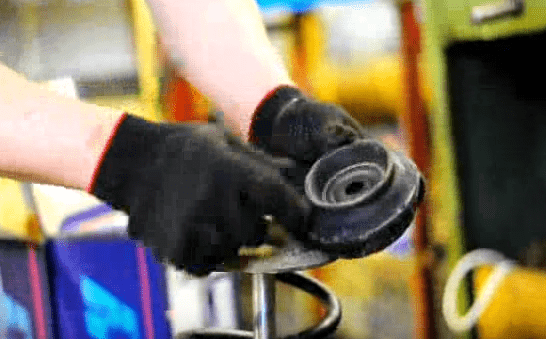

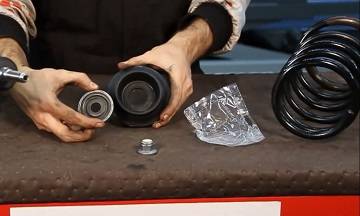

2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Внимание:

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

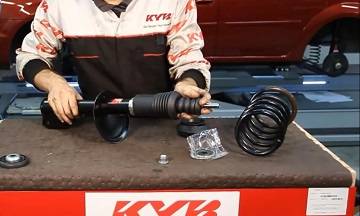

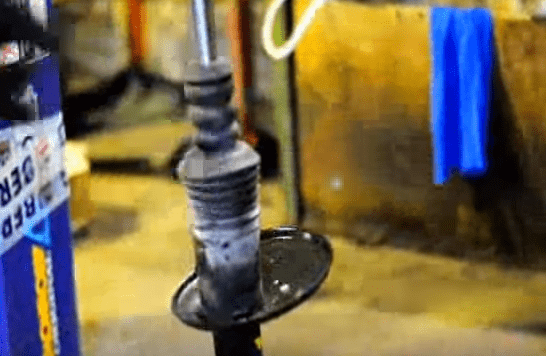

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.

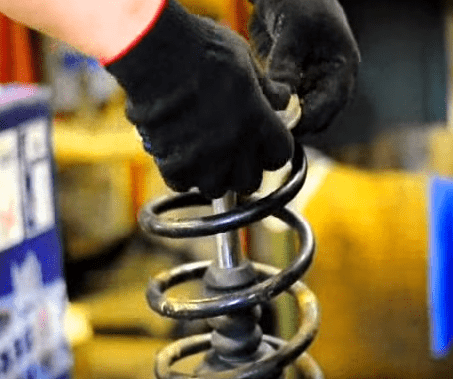

Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

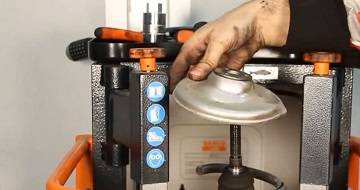

1. Установив пружину, наживляем верхнюю опорную тарелку.
2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.

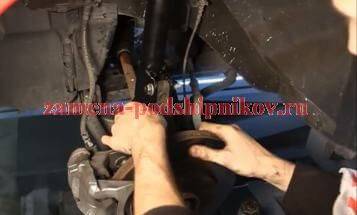

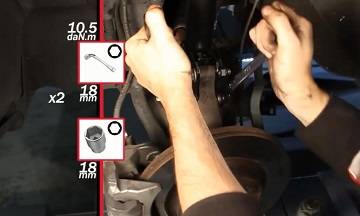

2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.

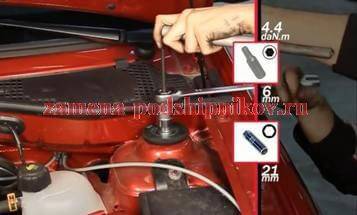

3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

• открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
• снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
• отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
• теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Втулки передней опоры Рено Логан (7) устанавливаются между верхней опорной чашкой рессоры (8) и верхней опорой передней стойки подвески (6). Гайка (5) удерживает подшипник между элементами (8), (6). Гайка упорного подшипника Рено Логан (3) фиксирует модуль к кузову через верхнюю чашку. Посмотрите устройство передней стойки на фото ниже.

Далее следует технологический процесс с операциями по снятию и замене подпятника с последующей сборкой изделия. Используемый инструмент показан на фото. Чтобы увеличить изображения, нажмите на них.

Снятие и замена опоры передней стойки Рено Логан

1. Припаркуйте автомобиль на поверхности без отверстий и установите противооткатные упоры под заднее шасси. Теперь ослабьте колесные болты.
2. Домкратим машину, снимаем колесо.
3. Находим кронштейн с тормозным шлангом, смазываем болт ВД-40, также смазываем болты стойки.

1. Откручиваем резьбовое крепление кронштейна ключом №10.
2. Теперь находим под капотом бачок с тормозной жидкостью и вскрываем его.

1. Подденьте колодки с помощью ударной отвертки, чтобы снять тормозной суппорт.

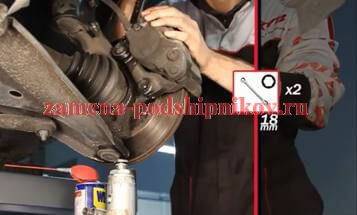

2. Откручиваем болт тормозного суппорта ключом на 18 мм. Ослабляем нижний винт, чтобы повернуть суппорт влево.

1. Далее откручиваем два болта, которые соединяют рейку с поворотным кулаком. Используем накидной ключ, головку на 18, трещотку.
2. Вынимаем болты, при необходимости выбиваем их. Затем освобождаем поворотный кулак, по возможности прикручиваем его к кузову.

1. Нижняя часть рамы отсоединяется, затем откручиваем контргайку упорного подшипника под капотом. Смочите резьбу WD-40.
2. Используем шестигранник на 6 и специальную головку на 21мм со сквозным отверстием. При этом, придерживая решетку снизу, снимите ее.

Процесс снятия пружины и замены верхнего опорного подшипника Рено Логан 1.4 (1.6) осуществляется без специальных креплений.

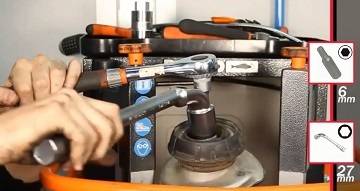

1. Отверните гайку с резьбы штока. Возьмите шестигранник на 6 мм с головкой на 27 мм.
2. Затем мы сняли верхнее крепление передней стойки Logan вместе с подшипником, который необходимо заменить. Далее снимаем чашку, отбойник, демпфер такта сжатия с крышкой демпфера.

Проверьте состояние упора, демпфера хода и сильфона, а также мягкость демпфера. Если какой-либо компонент поврежден, его необходимо заменить.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол — амортизатор со стопором. В кронштейн вставляется упорный шариковый подшипник, см фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец катушки должен упираться в выступ на нижней и верхней пластинах рамы.

1. Установив пружину, грунтуем верхнюю опорную пластину.
2. Сверху ставим опору с шарикоподшипником внутри, накручиваем гайку. Затягиваем контргайку динамометрическим ключом (на данный момент см таблицу в конце статьи). После замены «опоры» стойка устанавливается на место.

1. После замены деталей сначала крепим собранную конструкцию к корпусу, но окончательно контргайку не затягиваем.
2. Соединяем отверстия поворотного кулака с рейкой, вставляем и затягиваем болты. Теперь прикрутите тормозной суппорт.
3. В конце протягиваем динамометрическим ключом верхнюю контргайку штока и зажимаем колесо. На этом замена «скобки.

Как выбрать и какие стойки лучше

Установка оригинальных амортизационных стоек на Рено Логан за счёт качественных характеристик значительно продлевает их срок использования. Они имеют каталожный номер (код) 8200779885-05, и произведены в Румынии. По отзывам владельцев данной модели Рено, такие стойки могут отлично выполнять свои функции до 150 тысяч км пробега. Однако их цена значительно выше аналогов, которые заменяются уже после 60–70 тысяч км.

Оригинальный артикул опоры — as1016. Как правило, детали Каяба и ТРВ стоят дороже конкурентов, но отличаются самым высоким качеством материалов и износоустойчивостью, они будут служить гораздо больше, чем иные. Другие компании поставляют более бюджетные запчасти, но все ещё с достаточным уровнем качества.

Внимание! Качественные стойки позволят уверенно эксплуатировать подвеску долгое время, даже при отсутствии стабилизатора поперечной. Если во время движения по ухабистым дорогам водитель Рено Логан и его спутники ощущают неприятные удары в подвеске, то это означает, что требуется замена стойки. Такую необходимость также может подтвердить присутствие вибраций кузова, даже если автомобиль перемещается по полотну с незначительными неровностями

Особая чувствительность к таким воздействиям проявляется у кузова при смене скоростного режима

Такую необходимость также может подтвердить присутствие вибраций кузова, даже если автомобиль перемещается по полотну с незначительными неровностями. Особая чувствительность к таким воздействиям проявляется у кузова при смене скоростного режима

Если во время движения по ухабистым дорогам водитель Рено Логан и его спутники ощущают неприятные удары в подвеске, то это означает, что требуется замена стойки. Такую необходимость также может подтвердить присутствие вибраций кузова, даже если автомобиль перемещается по полотну с незначительными неровностями. Особая чувствительность к таким воздействиям проявляется у кузова при смене скоростного режима.

К замене стоек следует прибегать, когда во время принудительного покачивания одной из сторон стоящего на месте автомобиля наблюдается длительная раскачка кузова с невозможностью мгновенного затухания колебаний. К такому способу проверки склоняются мастера станций обслуживания авто.

Заменять амортизаторы рекомендуется сразу с обеих сторон. Для этого следует приобретать комплект изделий. Такая мера позволяет гарантировано обеспечить последующую устойчивость на дороге и корректно выполнить регулировку углов положения колес.

Сегодня рынок заполнен всевозможными предложениями передних рычагов для Рено Логан. Ценовая политика весьма разнообразна и зависит от именитости производителя, а также от качественных аспектов предлагаемого им продукта. Среди такого множества вариантов, на наш взгляд, наиболее оптимальным и безопасным в плане качества изделий, будет приобретение оригинальных рычагов. Их каталожные коды следующие:

• артикул «545011362R» — для левого рычага;
• артикул «545004269R» — для правого.

Замена стабилизатора поперечной устойчивости

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

1. гайка;
2. резиновая втулка нижняя;
3. промежуточная втулка резинометаллическая;
4. пластиковая шайба;
5. верхняя втулка из резины;
6. винт;
7. штанга стабилизатора;
8. подушка штанги;
9. скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.
