Замена ремня генератора на Рено Симбол своими руками

Renault Logan снять замена ремонт Замена ремня привода вспомогательных агрегатов Рено Логан

Замена приводного ремня РЕНО ЛОГАН

DIY repair Like Share: Снимаем ремень привода вспомогательных агрегатов. Чтобы подписаться, требуется авторизация.

Если ролик предусмотрен, то ослабьте контргайку ролика и вращайте регулировочный болт. Для третьего случая предусмотрено следующее: Найти натяжную планку генератора и освободить гайки.

Ремень привода газораспределительного механизма: Сейчас этот форум просматривают: Через некоторое время повторная попытка, уже мотор поднял для удобства и был куплен ролик кронер k, встать то он встал, но из-за больших ребер он задевал стенки мотора, и подклинивал.

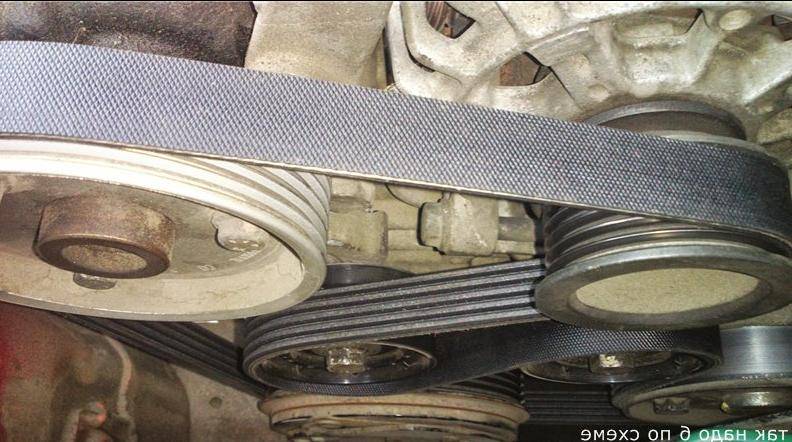

Ремень генератора в обход компрессора кондиционера на РЕНО ЛОГАН

Расположение пазов на торцах распределительных валов при установке поршня первого цилиндра в конце ВМТ такта сжатия Убедитесь, что положение пазов распределительных валов соответствует положению, указанному на Рисунок 3.

Для фиксации положения распределительных валов фирма Renault применяет специальную металлическую пластину, устанавливаемую в пазы валов и крепящуюся к головке блока цилиндров. Подобный инструмент несложно изготовить самостоятельно.

Renault Symbol | Проверка и замена вспомогательного приводного ремня | Рено Симбол

Установка зубчатых шкивов распределительных валов: При затяжке гаек крепления зубчатых шкивов используйте приспособление, препятствующее их проворачиванию.

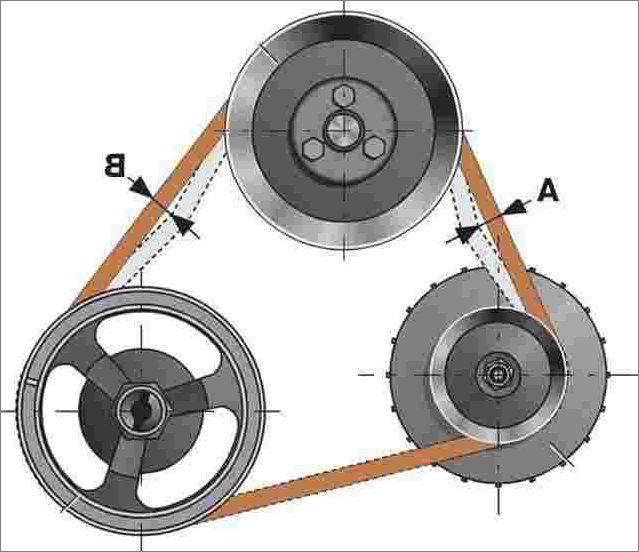

Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика.

Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К пятиручьевой, длиной мм.

При замене ремня необходимо также заменить его натяжной ролик. А ремень вспомогательных агрегатов Рено Логан мог иметь одну конфигурацию из трёх: Самые длинные ремни установлены в комплектации с кондиционером.

ГУР в них есть тоже. Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Всё зависит от комплектации — в ней могут присутствовать ГУР с кондиционером рис.

Замена ремня генератора/как поменять ремень генератора Рено Логан 1.4 (Renault Logan 1.4)

В варианте без ГУРа ремень передаёт усилие на генератор. Ремень привода газораспределительного механизма: При замасливании, появлении трещин, износа зубьев, расслоений и подобных дефектов ремень нужно заменить.

Фиксация распределительных валов с помощью приспособления фирмы Renault — зафиксируйте положение распределительных валов с помощью приспособления фирмы Renault Mot. Так как степень износа ремней примерно одинакова, то для устранения такого неудобства целесообразно менять все ремни одновременно.

Перед снятием нанесите метки на шкивы и на ремни, чтобы облегчить установку новых ремней по их назначению.

Замена ремня дополнительного оборудования и роликов на Рено Мастер (Renault Master)

При приобретении захватите с собой снятые ремни, чтобы подобрать новые ремни по длине, ширине и профилю. При замене убедитесь, что дорожки нового ремня точно зашли в канавки шкива.

Ремень должен располагаться строго по центру шкива, смещение к периферии шкива не допускается. В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Капот Рено Симбол Renault Symbol. Рено Симбол подушка в руль.

Запчасти и аксессуары Автопорт. Причина не родной валик генератора.

голоса

Рейтинг статьи

Замена ремня ГРМ 8 клапанов

Для выполнения работы потребуется:

  • домкрат;
  • тренога для фиксации автомобиля;
  • набор гаечных ключей и головок;
  • динамометрический ключ;
  • набор запасных частей.

Инструкция по замене ремня

Последовательность шагов по замене:

  1. Установить автомобиль на подъемник или поддомкратить правую переднюю сторону. После установки треноги домкрат убирается.
  2. Снять лист защиты картера двигателя.
  3. Демонтировать правое переднее колесо для обеспечения доступа к пластиковому брызговику колесной арки.
  4. Снять с автомобиля брызговик, зафиксированный двумя пластиковыми пистонами и гайкой. Пистоны расположены по нижней кромке, гайка — на верхней части детали. Демонтаж необходим для обеспечения доступа к шкиву коленчатого вала.
  5. Отвернуть гайку крепления шкива. В гаражных условиях применяется включение высшей передачи (на механической коробке) и одновременное нажатие на педаль тормоза. На этом этапе требуется помощь второго человека. После того как будет зажат тормоз, производится сдергивание с места гайки крепления (ключ на 18 мм). Еще одним способом блокировки вала является установка отвертки в паз, образующийся на месте предварительно снятого датчика положения коленчатого вала. Сенсор устанавливается на два болта размером 10 мм.
  6. Подложить под картер двигателя широкую доску и немного приподнять силовой агрегат домкратом. Запрещается упирать домкрат напрямую к поддону мотора, поскольку есть риск поломки детали.
  7. Открутить три болта крепления опоры двигателя к картеру. Затем откручиваются две точки крепления опоры к лонжерону. Все болты имеют размер 16 мм.
  8. Снять опору. Некоторые владельцы демонтируют масляный щуп, поскольку его можно повредить в процессе дальнейшей работы. Отверстие щупа закрывается чистой ветошью, предотвращающей попадание грязи в масло.
  9. Демонтировать поликлиновый ремень привода навесного оборудования. Для этого требуется провернуть ключом на 13 мм болт крепления ролика натяжителя. После ослабления натяга ремешок снимается со шкивов. Рекомендуется проверить состояние беговой дорожки и шкивов. Поврежденные детали должны заменяться новыми, поскольку от их состояния зависит бесперебойная работа силового агрегата.
  10. Снять верхний металлический защитный кожух механизма ГРМ, который установлен на шести болтах с размером головки 10 и 13 мм. Демонтировать нижнюю пластиковую секцию кожуха, установленную на двух болтах 8 мм. Снятые крышки рекомендуется очистить от грязи и пыли чистой ветошью.
  11. Выставить коленчатый вал в положение, соответствующее верхней мертвой точке в первом цилиндре (от шкива вала). В этом положении метка на шестерне распределительного вала находится напротив литеры D, пролитой на головке блока.
  12. Демонтировать натяжитель ремня, установленный на болт с размером головки 16 мм.
  13. Снять старый ремень и ролик с двигателя.
  14. Установить на место новый ремешок, на внешней поверхности которого имеются метки, соответствующие точкам на шестернях коленчатого и распределительного валов. Кроме этого, на поверхность нанесены стрелки, указывающие направление движения ремня при работе.
  15. Смонтировать на место натяжной ролик, отрегулировав натяжку ремня. Правильно натянутое изделие невозможно вывернуть на угол больший чем 90º.
  16. Провернуть коленчатый паз вручную на несколько оборотов для проверки корректности работы. Если метки не сбились, то производится обратная сборка двигателя.

На фотографиях отображены некоторые этапы замены ремня ГРМ на 1,6-литровом моторе Рено Логан.

Снятие брызговика передней арки

Снятие опоры двигателя

Шкив коленчатого вала с болтом

Демонтированный шкив

Метки на ремне и шестернях

Установка нового ремня

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

  • В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
  • В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Renault Symbol | Замена ремня привода генератора | Рено Симбол

Регулировка ремня генератора на Рено Логан и Лада Ларгус с ГУР и без кондиционера

Проверьте легкость вращения натяжного ролика и шкивов генератора и компрессора, они должны вращаться легко, без заеданий. По расхождению черных меток видно, что ремень убежал практически на один зуб.

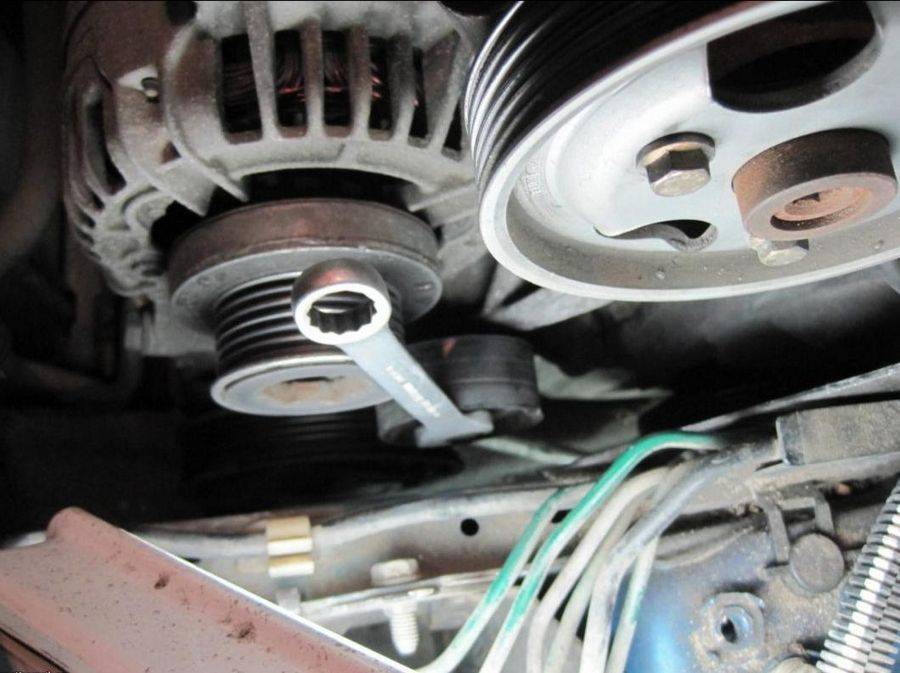

Обводной затягиваем натяжной нет. Накидным ключом, за болт натяжного ролика проворачиваем его против часовой стрелки и фиксируем специально обученным электродом весь механизм натяжения ремня привода навесных агрегатов. Ремень заменяют в следующем порядке.

Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее. Если автомобиль эксплуатируется в городе, то при обрыве ремня, у водителя хватит времени, чтобы доехать до автосервиса. Снимаем нижнею крышку ремня ГРМ.

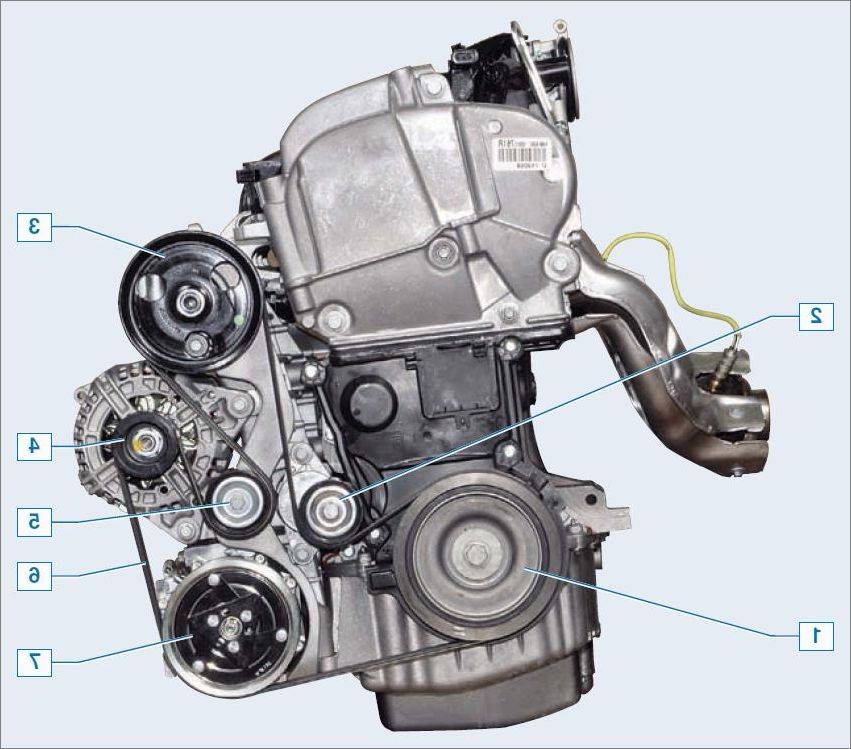

Удерживая ролик, снимите ремень 2 — натяжное устройство; 3 — шкив генератора; 4 — ремень привода генератора; 5 — шкив коленчатого вала. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство.

Объявления на НН.РУ — Авто

Натяжное устройство автоматически натянет ремень. Пустите двигатель и проверьте работу ремня. Модели с кондиционером 7.

Откручиваем болт коленвала, предварительно зафиксировав подходящим инструментом маховик. Так же можно включить пятую передачу, подложить под колеса упоры и зафиксировать тормозной диск на снятом колесе подходящим прутком. Снимаем шкив и установив фиксатор подводим коленвал до упора, например, отверткой толкая маховик. На звездочки коленвала кто-то тоже сделал метки.

Не сильно то им это помогло. Снимаем нижнею крышку ремня ГРМ.

Если у вас все было установлено правильно, то вы без труда вставите фиксатор распредвалов, мне же пришлось их немного довернуть. Итак, на данный момент у нас следующая диспозиция, коленвал повернут до упора в фиксатор, распредвалы зафиксированы нашей пластиной, метка на указателе ВМТ в верхнем положении, метки на моховике совпадают. Снимаем старый ремень ГРМ, демонтировав натяжной и обводной ролики.

Там целая куча болтов на 10 и один на 13, для наглядности покажу на новой. Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее.

Поставив новую прокладку и слегка смазав герметикам, устанавливаем водяной насос на место.

Замена ремня генератора/как поменять ремень генератора Рено Логан 1.4 (Renault Logan 1.4)

Достаем комплект ГРМ, в нем обязательно должен быть болт шкива коленвала помимо самого ремня и двух роликов. Устанавливаем обводной и натяжной ролик, обязательно фиксатор ролика должен попасть в паз на помпе. Обводной затягиваем натяжной нет.

Устанавливаем новый ремень ГРМ. Сначала на коленвал, помпу и обводной ролик, распредвалы и натяжной ролик. Снимаем фиксатор распредвалов и шестигранником натягиваем ремень до совпадения указателей на натяжном ролике.

Create an account or sign in to comment

Фиксатор ставим на место. Затягиваем натяжной ролик и видим, что ремень поставлен не той стороной, надписи то должны читаться, хоть тут и нет направления вращения, но все же придется переставить.

Крышки ремня газораспределительного механизма: Ремень привода газораспределительного механизма: При замасливании, появлении трещин, износа зубьев, расслоений и подобных дефектов ремень нужно заменить. Следует выяснить и устранить причину замасливания; Фирма Renault рекомендует заменять ремень привода газораспределительного механизма при каждом его снятии, а также заменять натяжной и обводной ролики.

Фиксация распределительных валов с помощью приспособления фирмы Renault — зафиксируйте положение распределительных валов с помощью приспособления фирмы Renault Mot. Паз А , в который должен войти выступ натяжного ролика — при установке натяжного ролика следите за тем, чтобы выступ ролика правильно вошел в паз А Рисунок 3.

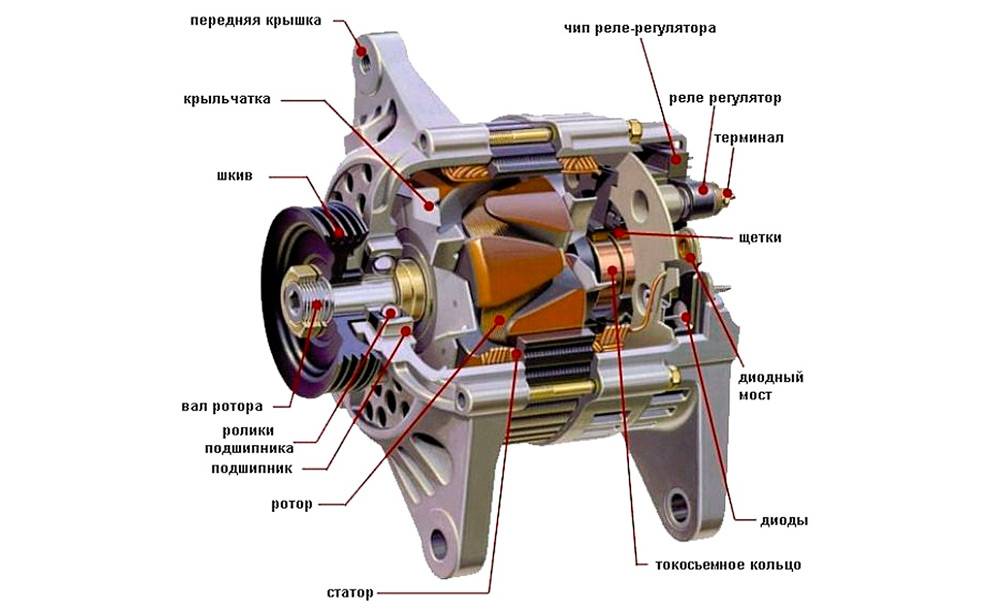

Устройство и принцип работы генератора Renault Symbol

Любой автомобильный генератор состоит из следующих узлов:

  • корпуса с двумя крышками;
  • ротора/статора;
  • щёточного узла;
  • диодного моста (выпрямителя);
  • регулятора напряжения;
  • приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Замена печки радиатора Рено Симбол без снятия торпеды: фото

Замена радиатора без демонтажа панели приборов не предусмотрена регламентом.

Замена радиатора на Рено Симбол

Вместе с тем процедура такового проводится владельцами Рено Симбол самостоятельно без съёма щитка приборов.

Радиатор отопителя Рено Симбол

Причины выхода из строя обогревателя:

  • Разрушение, так называемого, успокоителя внутри расширительного бачка. Это своеобразная перегородка, ограничивающая «болтанку» в сосуде, морально стареет после 100 тыс. километров побега. Старение приводит к разрушению пластиковой перегородки на мельчайшие частички, которые забивают трубки радиатора.
  • Введение в антифриз разного свойства герметических добавок с целью устранить появившуюся течь также способствует засорению. Ситуация устраняется промывкой, что даёт положительные результаты.

Признаки замены

Замена радиатора производится с появлением признаков:

  1. Специфический запах антифриза в салоне.
  2. Запотевание лобового, заднего стёкол, боковых окон.
  3. Холод в салоне появление дымчатой завесы.
  4. Бездействия печки.

Подобную трудоёмкую работу лучше доверять автосервису. Руками профессионала радиатор обогревателя извлекается из гнезда не более чем за час. Сливается охлаждающая жидкость, ослабляются хомуты трубок, отсоединяются крепления защитного кожуха и отрезаются короткие выводы. Работы сопровождаются выполнением сопутствующих операций.

Демонтаж радиатора без снятия торпеды

  1. Предварительно автомобиль обесточивается, для чего отсоединяется от клемм аккумулятора. Сливается антифриз, а остатки выдуваются сжатым воздухом (ручным насосом или ртом). На верхний вывод надеть какой-нибудь шланг и подуть, чтобы при съёме из него не вытек антифриз в салон.

Для удобства работ желательно снять передние сидения.Аккумулятор на автомобиле редакцииОтсоединяем клеммы аккумулятора Удаление кожуха рулевой колонки открывает доступ к элементам отопителя.

Откручиваем саморезы 2 сверху и 1 снизуОткручиваем 3 самореза крепления кожуха рулевой колонкиСнимаем нижнюю часть кожухаСнимаем верхнюю часть кожуха В моторной секции отворачиваются хомуты крепления подводящих шлангов к печи.

Одеревеневшие шланги удаляются трудно, но они срезаются малогабаритной лагундой (болгаркой).

Отворачиваем хомуты крепления подводящих шлангов к печи

В салоне снятием тормозной лягушки и других мешающих элементов, приводят педаль акселератора в состояние, при котором она занимает крайнее нижнее положение. То есть педаль должна отходить до пола. Лучше снять, избежав хлопот.

Снимаем педаль акселератора

Освобождаются винты, удаляется защитный кожух радиатора. Подводящие патрубки можно срезать, поскольку повторному использованию не подлежат. Металлическую накладку, удерживающую кожух отгибают, чтобы патрубки радиатора можно было отпилить и извлечь из гнезда. Педаль тормоза отжимается до пола (часто отгибают влево) и узел при помощи поддетой плоской отвёртки снимается. Пластиковые выводы нового радиатора отрезаются по кантам, а на концах их путём нагрева делаются раструбы. Делается это с целью плотного приложения резиновых шлангов, затрудняющих их соскальзывание.Ключом на 10 отворачиваем 2 гайки крепления расширительного бачкаУдаляем 2 клипсы (по одной с каждой стороны)Ключом на 10 откручиваем болты крепления отопителяОткручиваем второй длинный болт крепления отопителя

Установка нового узла проводится в обратной последовательности. Контролируется правильность крепления, герметичность шланговых соединений. Заливается антифриз.

Замена радиатора с демонтажем панели приборов

Данный способ дольше по времени. Антифриз также сливается, аккумулятор снимается. До радиатора надо долезть путём снятия панели приборов полностью.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;

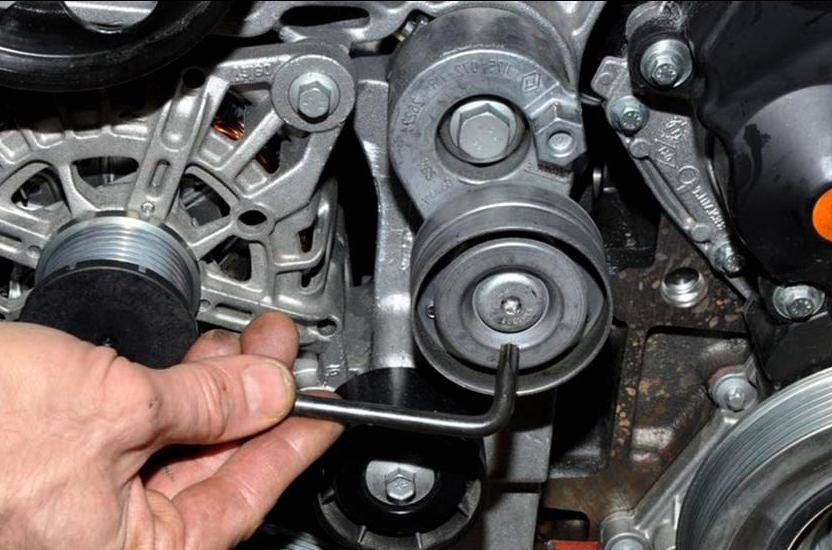

  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;

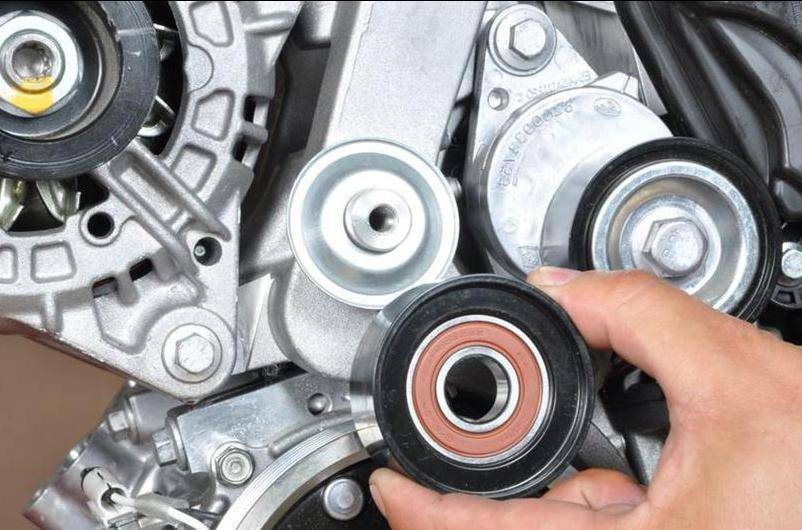

  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Замена распредвала ГРМ на «Рено Сандеро»

Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.

Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.

Рекомендуем

«Чем отличаются ремни ГРМ: их виды и особенности» Подробнее Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.

Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.

Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.

Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.

Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.

Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.

Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.

Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов

Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.

Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.

Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.

Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.

После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.

Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов. Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма

Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке

Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.

Устройство и принцип работы генератора Renault Symbol

Любой автомобильный генератор состоит из следующих узлов:

  • корпуса с двумя крышками;
  • ротора/статора;
  • щёточного узла;
  • диодного моста (выпрямителя);
  • регулятора напряжения;
  • приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Как определить какой ремень генератора подходит

В зависимости от комплектации вашего автомобиля, существует два варианта привода вспомогательных агрегатов — с кондиционером и без него

Поэтому при покупке отдельно ремня, или же сразу комплекта для замены ремня генератора обратите внимание на комплектацию вашего авто и объем мотора

  • Для мотора 1,5 комплект ремня генератора с роликом 7701476476 цена от 3500 руб
  • Для мотора 1,6 без кондиционера комплект ремня генератора с роликом 7701478717 цена от 3100 руб
  • Для мотора 2,0 комплект ремня генератора с роликом F4R 117209732R цена от 5000 руб

Выше указаны комплект ремень + ролики, можно производить замену только ремня, однако специалисты советуют менять сразу и ролики.

При отсутствии оригинала для мотора 1,5 литра можно использовать аналоги:

  • Febest 0290J10E цена комплекта от 2500 руб
  • Fenox R54118 цена комплекта от 2000 руб
  • Gates K026PK1203 цена комплекта от 4000 руб может стоять в оригинале

Для мотора 1,6 литра без кондиционера подойдут следующие аналоги:

  • Gates K026PK1130 цена комплекта от 3800 руб
  • RiginalRG534014130 цена комплекта от 1300 руб

Состояние ремня желательно проверять при каждом техническом обслуживании автомобиля. При обнаружении потертостей, расслоений или трещин на ремне он требует замены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
