Меняем ролик натяжителя ремня генератора на Рено Логан своими руками

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Замена

Бензиновые модели

1. Снимите воздухоочиститель с впускными воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).

2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.

3. Для ослабления натяжения ремня разверните натяжитель против часовой стрелки за центральный болт. Скиньте ремень со шкивов, прежде чем снимать ремень с двигателя аккуратно отпустите натяжитель.

4. Произведите замену вышедших из строя компонентов (см. выше Проверка

), — описание процедур снятия и установки натяжителя приведено в Главе Электрооборудование двигателя.

5. Установите ремень на двигатель (если устанавливается бывший в употреблении ремень, проследите за соблюдением оригинального направления его вращения), — проследите за правильностью укладки ребер ремня в ручьевых канавках шкивов. Отпустите натяжитель и еще раз удостоверьтесь в правильности установки и прокладки ремня.

6. Преодолевая сопротивление пружины, отожмите подходящим рычагом натяжной ролик и еще проверьте правильность укладки ремня, — отпускайте натяжитель плавно.

7. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).

Модели с двигателем 1.7 л SOHC

1. Снимите воздухоочиститель с воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).

2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.

3. На моделях, оборудованных системой кондиционирования воздуха, с помощью торцевого ключа ослабьте натяжитель и скиньте многоручьевый ремень со шкивов.

4. Выверните крепежные болты и снимите опорный кронштейн генератора.

5. Ослабьте фиксирующий болт, затем, повернув гайку натяжителя, ослабьте усилие натяжения ремня и скиньте последний с приводных шкивов.

6. Установите ремень на двигатель (если устанавливается бывший в употреблении ремень, проследите за соблюдением оригинального направления его вращения), — проследите за правильностью укладки ребер ремня в ручьевых канавках шкивов. Приложив к гайке натяжителя усилие 450 Н (новый ремень)/ 250—400 Н (бывший в употреблении ремень), затяните фиксирующий болт.

7. Установите опорный кронштейн генератора и затяните болты его крепления.

8. На моделях, оборудованных К/В, отведите натяжитель с помощью торцевого ключа и уложите ремень на шкивы, — см. замечания выше. В заключение отпустите натяжитель.

9. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).

Модели с двигателем 1.7 л DOHC

1. Снимите воздухоочиститель с воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).

2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.

3. Разверните натяжитель против часовой стрелки за центральный болт, ослабьте натяжение ремня и скиньте его с приводных шкивов.

4. Установите новый ремень на двигатель. Отпустите натяжитель, затем еще раз проверьте правильность укладки ремня.

5. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).

Модели с двигателями 2.0 л

Схема прокладки ремня привода вспомогательных агрегатов на двигателях 2.0 л

1. Снимите воздухоочиститель вместе с воздуховодами и датчиком расхода воздуха.

2. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.

Как поменять ремень генератора на Рено Логан самому?

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

  • расслоение боковин;
  • трещины;
  • износ зубьев и поверхности;
  • выкрошенные участки;
  • масляные следы.

Старый ремешок с трещинами Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

  • набор ключей;
  • шестигранник;
  • домкрат;
  • новый расходный материал.

Расходный материал для Рено Логан Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

  1. В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.

Моторный отсек Рено Логан

  • Далее необходимо снять переднее правое колесо.
  • Затем демонтируется щиток, защищающий моторный отсек от грязи.

    Снимаем передний правый подкрылок

  • Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
  • Далее в отверстие вставляется шестигранник на «6».
  • Ремень генератора ослаблен и его можно снимать.
  • Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
  • Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
  • Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
  • После установки новых роликов можно менять ремешок генератора.
  • Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.

    Схема правильного расположения расходника При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю. После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.

    Проверяем натяжение изделия

  • На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

В этом видео показано, как снять и правильно менять ремень генератора на Рено.

Замена ремня привода вспомогательных агрегатов на Renault Logan 2

На автомобиле установлен один ремень привода вспомогательных агрегатов. Он приводит в действие генератор, насос гидроусилителя рулевого управления и, в зависимости от комплектации, компрессор системы кондиционирования. Оптимальное натяжение ремня обеспечивается при помощи автоматического натяжителя с роликом.


1 — шкив коленчатого вала двигателя; 2 — ролик натяжителя; 3 — шкив насоса гидроусилителя рулевого управления (ГУР); 4 — направляющий ролик. 5 — шкив генератора; 6 — шкив компрессора кондиционера

Все работы, связанные с проверкой и обслуживанием ремня привода вспомогательных агрегатов, следует проводить в соответствии с планом технического обслуживания. Кроме того, ремень необходимо проверить при появлении признаков недостаточного натяжения: сильный визг при резком нажатии на педаль газа или при включении мощных энергопотребителей и кондиционера. Чтобы восстановить нормальную работоспособность ремня, на который попало масло, можно попробовать обработать его специальным очистителем для приводных ремней. Сильно замасленный ремень следует заменить Неисправный натяжитель также необходимо заменить.

Оценить состояние подшипника натяжного ролика можно по шуму на работающем двигателе с помощью технического стетоскопа. Такая операция показана при проверке технического состояния двигателя. Изношенный подшипник будет издавать повышенный шум.

После снятия ремня привода вспомогательных агрегатов можно проверить состояние ролика, вращая его рукой. Если ролик имеет люфт издает сильный шум или заедает при вращении, его необходимо заменить.

Ремни привода вспомогательных агрегатов двигателей 1,6 8V (К7М) и 1,6 16V (K4M)
Комплектациябез кондиционерас кондиционером
Маркировка ремня привода вспомогательных агрегатов6РК 11306РК 1822
Номер ремня привода вспомогательных агрегатов по каталогу8200 821 81611720 6842R
Ремонтный комплект ремня привода вспомогательных агрегатов7701 478 71711720 6746R
Натяжитель автоматический11750 9654R8200 933 753
Направляющий ролик11923 3042R

В ремонтный комплект дополнительно входят натяжитель и направляющий ролик

Проверка состояния ремня 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо. 3. Снимаем грязезащитный щиток (см. тут)

5. Осматриваем ремень привода вспомогательных агрегатов с двух сторон.

Чтобы осмотреть ремень по всей длине, торцовым ключом на 18 мм поворачиваем коленчатый вал двигателя.

6. По окончании проверки устанавливаем снятые детали в обратной последовательности.

Замена ремня Необходимость в замене ремня определяем в ходе проверки его состояния (см. выше). Снятие ремня может потребоваться при выполнении других ремонтных работ (например, при замене генератора) В том случае, если ремень исправен и будет использоваться повторно, перед тем, как его снимать, следует поставить метку, указывающую направление вращения, чтобы при сборке установить ремень в такое положение, в котором он уже приработался.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо, а затем грязезащитный щиток под правым передним крылом (см. выше). 3. Под правым передним крылом надеваем накидной ключ на 15 мм на болт крепления натяжного ролика (или за шестигранный выступ натяжителя на двигателе без кондиционера)…

…и, сдвигая натяжной ролик по направлению стрелки, ослабляем натяжение ремня. Снимаем ремень со шкива коленчатого вала.

4. Снимаем ремень привода вспомогательных агрегатов с других шкивов и извлекаем из моторного отсека.

5. Для замены натяжного ролика выворачиваем два болта его крепления (на двигателе без компрессора кондиционера — один болт) и снимаем натяжной ролик в сборе с кронштейном.

6. Устанавливаем натяжитель ремня привода вспомогательных агрегатов в обратном порядке 7. Надеваем ремень на шкивы привода вспомогательных агрегатов в соответствии со схемой, показанной на рисунке.


Без кондиционера: 1 — шкив коленчатого вала, 2 — ремень, 3 — натяжной ролик, 4 — шестигранный выступ на корпусе автоматического натяжного ролика; 5 — шкив генератора, 6 — шкив насоса ГУР


с компрессором кондиционера: 1 — шкив коленчатого вала двигателя; 2 — натяжной ролик; 3 — автоматическое натяжное устройство. 4 — шкив насоса ГУР, 5 — шкив генератора, 6 — направляющий ролик, 7 — шкив кондиционера

Ремонт, замена генератора Renault Sandero

Если ремень цел и натянут, но генератор не обеспечивает зарядке аккумулятора и плохо справляется с питанием потребителей, в первую очередь нужно проверить износ щёток, и если он критичный, их необходимо выполнить замену щёток генератора Sandero. Снимать генератор для этого не нужно – достаточно демонтировать задний защитный кожух и затем снять щеткодержатель целиком.

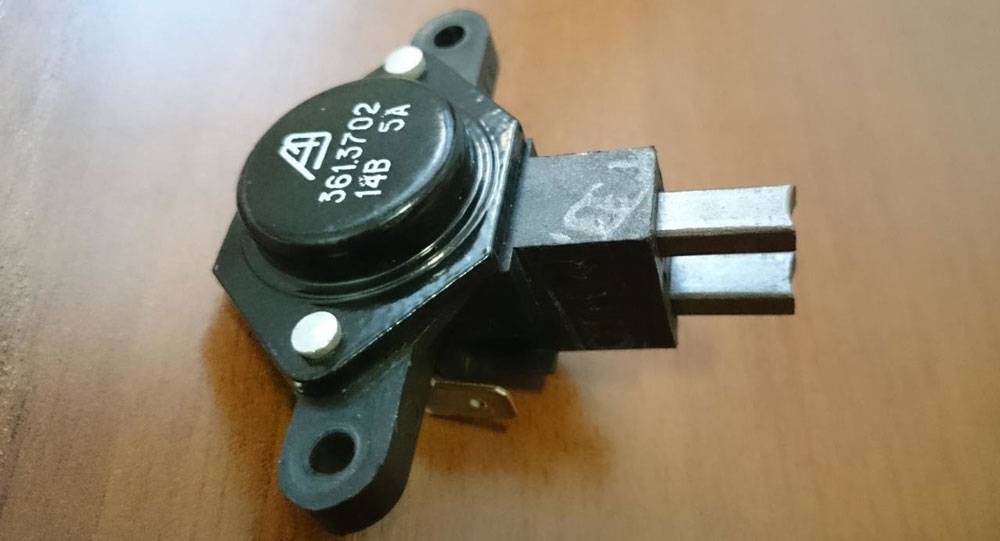

Отпаиваем изношенные щётки, заменяем их на новые. Лучше использовать родные, но, если их приобрести не удалось, подойдут, например, щётки от ВАЗ -2110.

Щетки генератора от автомобиля ВАЗ 2110

После припаивания обработайте это место силиконовым герметиком в целях защиты контактной группы от влаги и грязи.

Если виновником плохой работы генератора являются не щётки, придётся провести его диагностику, и для этого узел придётся демонтировать. Рассмотрим, как снять генератор с Renault Sandero с кондиционером и гидроусилителем:

  • поддомкрачиваем машину, откручиваем и снимаем правое колесо. Демонтируем грязезащитный щиток, подкладываем под оставшиеся колёса противооткатные бруски;
  • опустив мотор на деревянный брусок, демонтируем правую опору двигателя;
  • снова приподнимаем домкратом силовой агрегат, чтобы подложить между подрамником и мотором ещё один брусок, на который должен упираться мотор;
  • снимаем ремень, используя ключ на 15 для прокрутки по часовой стрелке болта натяжного ролика;
  • отщёлкиваем фишку жгута проводов, идущих к датчику гидроусилителя;
  • демонтируем насос гидроусилителя. Для этого откручиваем болт, которым крепится трубка насоса, затем откручиваем болты крепления самого насоса, три болта с помощью головки на 10, а также два шестигранных болта Торкс на 40;
  • вытаскиваем гидроусилитель вверх, если будут трудности – можно попробовать сдвинуть мотор в нужную сторону так, чтобы он не свалился с бруска;
  • чтобы снять насос, нужно открутить три передних болта через отверстия в шкиве и один болт сзади;
  • позади генератора необходимо отсоединить фишку регулятора и открутить плюсовой провод;
  • откручиваем два болта, находящиеся на генераторе со стороны шкива, затем верхний болт;
  • для откручивания нижнего болта придётся демонтировать грязезащитный кожух бампера;
  • сдвигаем мотор в сторону салона, насколько можно, и вытаскиваем генератор вверх.

Замена генератора на новый или отремонтированный производится в обратном порядке.

При желании в интернете можно найти видео с описанием, как менять и натягивать ремень, а также производить замену генератора, так что владельцам Renault Sandero не обязательно отвозить машину в автосалон – многие проблемы с генератором можно решить самостоятельно.

Замена ремня Лада Ларгус 16 клапанов

Схема приводного ремня с кондиционером..

Натяжение ремня Лада Ларгус регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства и снимаем ремень с опорного ролика. Снимаем ремень привода вспомогательных агрегатов со шкивов. Маркировка ремня привода вспомогательных агрегатов Ларгуса с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем наружную крышку ролика. Снимаем опорный ролик и его внутреннюю крышку.

Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства головкой «на 10» отворачиваем два болта и снимаем натяжное устройство в сборе с роликом.

Устанавливаем детали в обратной последовательности. При монтаже ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой выше.

Приводной ремень Lancer 10

На приводной ремень возложена функция передачи энергии от силовой установки навесному оборудованию. В процессе эксплуатации происходит его естественный износ.

Поэтому, не смотря на длительный срок службы, особенно в случае наличия в комплектации авто вариатора, с необходимостью замены ремня сталкивается большинство автовладельцев.

Оригинальный приводной ремень на Mitsubishi Lancer X имеет артикульный номер 1340A113. Его стоимость от 1000 до 1800 рублей. Цена достаточно высока, поэтому многие автовладельцы вместо фирменного расходника приобретают его аналог от стороннего производителя. Неоригинальные ремни высокого качества за приемлемую стоимость приведены в таблице ниже.

Свистит ремень генератора в дождь

Если на улице туман или дождь, или и то и другое вместе, то музыка в машинах с клиноременной передачей обеспечена. Если на ремень попала хоть капля, то снижается и ухудшается сцепление. Если свист слышен исключительно при дожде, то тоже расслабляться сильно не стоит. При частом свисте можно уже говорить об ослаблении ремня и необходимости заняться его подтяжкой. Если же ремень изношен достаточно, то стоит говорить только о замене.

Пробуксовывание при влажной погоде – сигнал для опытного водителя, наглядно говорящий о том, что скоро придется посетить автомастерскую для замены ремня. Но, умельцы из Hi-Gear нашли способ обойтись без шума в данном случае.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

  • В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
  • Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
  • Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
  • Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно. Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

  • В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
  • В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:


Артикул — 77001-11671

  • 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
  • 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
  • 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.


Артикул — 5K 1110 5К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:


Артикул — 82002-77606

  • 77001-02872 или 82002-77606 – ролик+натяжитель;
  • 82008-49831 – ролик+кронштейн;
  • 82001-04754 – ролик.


Артикул — 82008-49831 Заменители

5K 1747:

  • 306-92(ASAM);
  • QZ5PK-1747(QUARTZ);

5K 1110:

  • 05000-51110(MEYLE);
  • 19879-47926(BOSCH);
  • 27526(ASAM);
  • 86531-0205(GATES).

4PK 718:

  • 0053-039 (FLENNOR);
  • 287-69 (FEBI);
  • 306-78 (ASAM);
  • 6292-8769 (SWAG);
  • 8653-10039 (GATES).


Артикул — 4PK 718

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

  1. компрессор в паре с генератором находятся по одну сторону мотора;
  2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

  1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
  2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
  3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
  4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
  5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
  6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
  7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
  8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
  9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

  1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
  2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
  3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
  4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
  5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
  6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
  7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

  1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
  2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
  3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
  4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
