Меняем сальники коленвала на ВАЗ-2110 двигатель 8 клапанов своими руками

Для чего нужно менять сальники коленвала

Потеки масла на дождевике также могут свидетельствовать об износе сальника коленвала.

Замена деталей, которые отработали свой срок, и не выполняют необходимых функций, позволяют избежать выхода из строя других деталей, что продлевает общий срок эксплуатации автомобиля.

Замена сальников коленвала не зависит от времени эксплуатации или общего пробега. Это зависит от:

  1. Условий эксплуатации.
  2. Возраста автомобиля.
  3. Стиля вождения.
  4. Периодов обслуживания и профилактики двигателя.

Сальники можно менять своевременно, если на их поверхности видны трещины , а резина теряет эластичность. Такие меры позволят значительно продлить ресурс мотора.

Последствия

Изношенный сальник больше не способен удерживать масло, которое начинает выходить наружу и оседать на поверхностях.

Если вовремя не менять сальники, это может привести к следующим последствиям:

  1. Значительно повысится расход масла.
  2. Под капотом начнёт собираться грязь, которая может привести к нестабильной работе мотора.
  3. Резиновые детали под капотом, на которые попадёт масло, начнут разрушаться.
  4. Если масло будет попадать на клеммы аккумулятора, это нарушит контакты, соответственно, возникнут проблемы с заводкой автомобиля.

Да и сальник может просто неожиданно разрушиться, что в дальней дороге может привести к нежелательным последствиям.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Задний сальник и его замена

В отличие от переднего, замена заднего сальника коленвала – процесс более длительный, а его проведение сопряжено с определёнными трудностями. Сама же работа выполняется следующим образом:

Отсоединяем аккумулятор и обесточиваем автомобиль;
Демонтируем маховик;
Снимаем с картера задний защитный кожух;
Отворачиваем крепёжные болты с фиксатора сальника и извлекаем его наружу вместе с уплотнителем;
С помощью оправки или керна выпрессовываем деталь из обоймы, предварительно закрепив её в тисках;
Очищаем держатель от пыли и грязи и осматриваем его поверхность, обращая внимание даже на незначительные механические повреждения. При их наличии, деталь также подлежит замене;
Используя подходящую по диаметру оправку, впрессовываем новый элемент на своё место

Обратите внимание – деталь должна быть установлена так, чтобы рабочая кромка смотрела внутрь держателя;
Меняем уплотнитель на держателе. Замена является обязательной и не зависит от состояния имеющегося элемента;
Устанавливаем держатель на место, предварительно промазав фланец и кромку коленчатого вала машинным маслом. Для большего удобства слегка поддерживаем кромку на сальнике деревянным прутом.

Работа окончена. Вся последующая сборка проводится в обратной очерёдности. Владельцы автомобиля ВАЗ 2109 могут так же воспользоваться данным руководством, так как все действия по замене сальника выполняются аналогично.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

 Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

  • с металлической наружной поверхностью (вариант а);
  • с гладкой поверхностью (вариант б);
  • с рифленой поверхностью (в);
  • с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

  • на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
  • высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
  • подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Замена сальника переднего привода на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115

Течет сальник привода передних колес? Посещают мысли, типа – Как дорого стоит замена сальника? Можно ли, заменить сальник своими руками? И насколько, сложно его заменить? Да!? Тогда Вы попали по адресу… Могу сказать, точно, что это несложно, и Вы без труда сможете провести работу самостоятельно. Конечно же, только при наличии желания, необходимого инструмента и точной инструкции по правильной замене сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115 от сайта «Школа авторемонта»! ))) Ну как, говорится, от слов к делу! Переходим к описанию главного – список инструмента, покупка запчастей и процесс замены сальника привода с фотографиями

Инструмен т: ключ на 17, торцовый ключ на «30» с длинным воротком, монтировка, отвертка, емкость для слива масла, молоток и оправка для аккуратной запрессовки сальника. Можно, для монтажа сальника привода, воспользоваться и старым сальником. Но, это не очень удобно. Проще, все таки, купив сальник по нему подобрать кусок трубы подходящего диаметра.

Запчасти : при покупке сальника привода, Вы точно должны знать, на какую сторону он Вам нужен. Так как, сальники левого и правого привода отличаются направлением маслосгонных насечек. Есть три основных отличия друг от друга. Первое, направление стрелок на внутренней стороне сальников. На правом сальнике, стрелка указывает движение в левую сторону, а на левом в правую. Второе отличие, цифры на конце каталожного номера. Номер на правом сальнике заканчивается на четную цифру (4), на левом сальнике – на нечетную (5). И третий, точно действует в отношении сальников балаковского производства, цвет самого сальника. Правый черный, левый коричневый (фото 1 и 2).

Переходим к описанию, самого процесса замены сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115:

Загоняем автомобиль на яму или эстакаду и сливаем масло с коробки передач. Можно все и не сливать. Достаточно будет слить около одного литра. Отпускаем колесные болты и откручиваем гайку подшипника передней ступицы (фото 3).

Домкратом поднимаем автомобиль и откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку (фото 4). Установив монтировку между кузовом и стабилизатором поперечной устойчивости, отжимаем нижний рычаг вниз. И вытаскиваем конец привода из ступицы.

После чего, лезем под машину и при помощи монтировки или монтажной лопатки, опираясь о прилив на корпусе коробки передач, выталкиваем привод с КПП (фото 5). Вот в этот момент, если Вы забыли слить масло с коробки, начнется веселье ))).

Той же монтировкой или отверткой, вытаскиваем сальник с КПП (фото 6).

И …. Можем запрессовывать новый сальник (фото 7) Сальник сажаем не до упора, а именно как показано на фотографии 8.

Сборку проводим в обратной последовательности. Не забываем, залить масло в коробку передач!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Замена сальника коленвала ВАЗ 2110 8 клапанов: видео инструкция

Заменить коленвал на автомобиле ВАЗ-2110 можно и на СТО, но при желании это делается своими руками. В этой статье мы расскажем, как можно сделать это самому автолюбителю.

Как понять, что пора менять

Плотные кольца коленвала облачены в твердую оболочку и представляют собой две детали – передний и задний сальник. Они предотвращают попадание пылевых и грязевых частиц в картер автомобиля и протек масла.

Обычно пробег детали рассчитан на сто пятьдесят тысяч километров, но они могут износиться и раньше вследствие плохого качества детали или если ВАЗ работает при высоких нагрузках. То же самое может быть при постоянном перегреве или если вы не меняете своевременно масло и фильтр.

Понять, что возникла проблема можно по появлению на коробке или двигателе маслянистых подтеков. Стоит учесть, что такие проблемы с маслом чреваты разрывом ремня ГРМ, что, как правило, приведет к риску повреждения клапанов. Это, в свою очередь, уже грозит серьезным ремонтом двигателя автомобиля, а потому нельзя спускать ситуацию на тормозах, ничего не предпринимая для ликвидации протечек.

Что необходимо для ремонта

Если вы приняли решение о самостоятельном ремонте, позаботьтесь о площадке, где планируете выполнить осмотр машины. Это может быть эстакада или смотровая канава, в которой будет удобно производить замену.

Набор инструментов для работ должен включать в себя отвертки, манжеты, новые сальники, набор головок и ключей. Обязательно используйте герметик для выполнения ремонта. Помните, что детали и расходные материалы должны приобретаться только у производителя, во избежание приобретения некачественной продукции или подделки оригинальных деталей.

Порядок проведения работ
  1. В первую очередь отсоединяем минусовую клемму, в результате чего обесточиваем ВАЗ-2110. После этой процедуры необходимо снять защиту ГРМ и движка автомобиля.
  2. Ослабляем натянутый ремень ГРМ, а потом просто его снимаем, следя за тем, чтобы метки совпали.
  3. Снимаем правое колесо впереди ВАЗа. После выполненных манипуляций с колесом снимается и ремень привода генератора, после чего вы должны открутить болт, крепящий шкив коленвала.
  4. Масло из двигателя сливается, происходит демонтаж насоса для масла, к которому прикреплен передний сальник. Производим замену манжета и тщательно промазываем его герметиком.
  5. Манжет с внутренней стороны обильно промазывается маслом, после чего извлеките уплотнитель и достаньте передний манжет автомобиля. Собираем все это в обратном порядке, соответственно, указанных выше этапов.

Заменить же задний манжет будет намного сложнее. Порядок проведения ремонтных действий такой:

  1. Снимаем клемму с минусом от АКБ, после чего необходимо выполнить снятие корзины сцепления. После данных процедур приступаем к демонтажу маховика, а после к снятию кожуха картера.
  2. Снятие держателя заднего сальника происходит при помощи раскручивания затянутых болтов его закрепляющих. Выкручиваем те болты, которыми крепится маховик.
  3. Придерживая фиксатор, необходимо вытащить уплотнитель. Для этого можно использовать тиски и осмотреть фиксирующую часть манжета. Если в ней имеются какие-либо дефекты, такую деталь тоже меняют, а затем рабочей кромкой новый манжет ставится внутрь фиксатора и производится замена прокладки.
  4. Кромка коленвала вместе с фланцем обильно промазываются маслом. Устанавливаем держатель, предельно аккуратно заправляя рабочую кромку уплотнительного кольца на фланец. Сборка после ремонта проводится в обратном порядке. После произведения ремонта нужно время от времени смотреть, не течет ли машинное масло.
Почему необходимо вовремя менять

Естественно, своевременный ремонт пришедших в негодность деталей позволит продлить срок эксплуатации и двигателя и самого автомобиля ВАЗ-2110. Время, через которое необходимо менять сальник, напрямую зависит от того, насколько старый или новый автомобиль, от стиля вождения автолюбителя и условий эксплуатации.

Если менять их своевременно, это поможет уменьшить затраты на ремонт машины, ведь такие меры устраняют течи моторного масла, которые негативно отражается на работе двигателя.

Если вовремя не поменять, автомобиль ВАЗ-2110, будет «есть» больше моторного масла, а сам движок станет собирать грязь и пыль, что не может не отражаться на стабильности его работы. Протечки моторного масла негативно влияют на детали машины, которые сделаны не на основе металла, да и контакт в клеммах станет гораздо хуже, что, в свою очередь, будет влиять на то, как автомобиль заводится.

Меняем сальники коленвала на ВАЗ-2110 двигатель 8 клапанов своими руками

Любая течь масла из узлов автомобиля – это серьёзный способ для беспокойства. Обнаружив масляные пятна под машиной, нужно немедленно выяснить причину их возникновения. Наиболее часто у ВАЗ-2110 встречаются протечки масла из-за некачественной или выработанной прокладки корпуса картера или масляного фильтра. Эти проблемы не являются серьёзными, а устранить их можно достаточно легко.

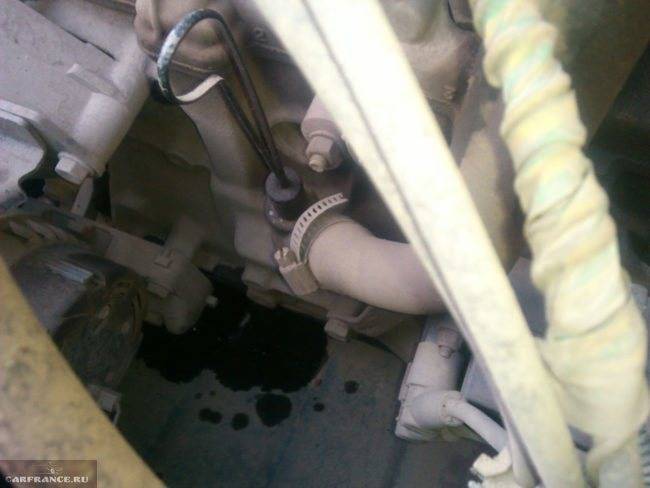

А вот если пятна масла обнаружились под капотом – всё может быть значительно серьёзнее. Как правило, это показывает на выход из строя сальников коленвала. Замена этих деталей представляет собой более сложный процесс, чем замена прокладок поддона или корпусов.

Как определить выработку сальников у ВАЗ-2110

Течь масла из под крышки картера сцепления можно увидеть, если загнать машину на смотровую яму.

Сам сальник представляет собой изделие, сделанное из комбинированного материала. В этом случае, это резина и металл. Задача сальника – обеспечить герметичное уплотнение соединений между вращающимися деталями автомобиля. По-другому, сальник называют манжетой вала.

Перед тем, как менять сальники, нужно проверить следующие детали и системы двигателя:

  1. Проверить на засоры систему подачи масла.
  2. Масляный фильтр.
  3. Шланги на предмет их целостности.
  4. Систему картерной вентиляции.

Кромки манжет

Если все эти системы в рабочем состоянии, а подтёки масла на двигателе при этом не пропадают, значит, сальники, скорее всего, пришли в негодность. Самым характерным признаком, который указывает на выработку сальников, являются следы масляных подтёков на кромках манжета .

Так как шкив коленвала вращается с высокой скоростью, то масло попадает на всю переднюю часть двигателя, причём замасливается и ремень вспомогательных агрегатов. Такой ремень придётся менять, так как его контакты с маслом недопустимы. Кроме того, существует ещё один признак, указывающий на износ заднего сальника. Это следы масла на соединениях кожуха сцепления и блока цилиндров.

Для чего нужно менять сальники коленвала

Потеки масла на дождевике также могут свидетельствовать об износе сальника коленвала.

Замена сальников коленвала не зависит от времени эксплуатации или общего пробега. Это зависит от:

  1. Условий эксплуатации.
  2. Возраста автомобиля.
  3. Стиля вождения.
  4. Периодов обслуживания и профилактики двигателя.

Сальники можно менять своевременно, если на их поверхности видны трещины , а резина теряет эластичность. Такие меры позволят значительно продлить ресурс мотора.

Последствия

Изношенный сальник больше не способен удерживать масло, которое начинает выходить наружу и оседать на поверхностях.

Если вовремя не менять сальники, это может привести к следующим последствиям:

  1. Значительно повысится расход масла.
  2. Под капотом начнёт собираться грязь, которая может привести к нестабильной работе мотора.
  3. Резиновые детали под капотом, на которые попадёт масло, начнут разрушаться.
  4. Если масло будет попадать на клеммы аккумулятора, это нарушит контакты, соответственно, возникнут проблемы с заводкой автомобиля.
  1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
  2. Несколько отвёрток.
  3. Плоскогубцы.
  4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
  5. Новые сальники.

Когда требуется замена сальника коленвала на ВАЗ 2110

Вытечка масла может быть спровоцирована даже незначительным смещением сальника. Но поскольку на коленчатом валу находятся два сальника, то обязательно нужно контролировать обе стороны блока цилиндров. Кроме того, когда разливается моторное масло, это явный признак попадания в деталь мелких загрязнений и пыли, что причиняет низкое качество кольцевых уплотнений. Это отрицательно сказывается на работе двигателя и различных систем автомобиля. Причиной этого всего являются конструктивные особенности сальника в 2110. Зимой сальник может быть забит смесью конденсата и отработанного масла. Из за этого невозможен выход картерных газов. Но газ не может находиться постоянно внутри, ему необходим выход. Самым слабым звеном в системе газового уплотнения являются уплотнительные кольца, которые окружают коленвал с обеих сторон. Через них и происходит выхлоп. Иногда при выхлопе сальники значительно расширяются, поэтому моторный отсек окрашивается отработанным моторным маслом.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

  • Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
  • Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

 Загрузка …

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

  • Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
  • Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
  • Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
  • Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
  • Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
  • Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

  • Victor Reinz;
  • Elring;
  • Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Замена переднего и заднего сальников коленвала своими руками

Замена сальника коленвала — трудоемкая, однако технически не слишком сложная задача, справиться с которой способен любой автовладелец, имеющий начальные навыки ремонта своего транспортного средства.


Для выполнения манипуляции понадобится гараж, яма или подъемник, а также несколько часов свободного времени. Наименее сложной является замена переднего сальника коленвала. Задний элемент, расположенный за КПП, корзиной сцепления и маховиком, требует гораздо больших затрат времени и труда.

  1. Когда необходимо менять уплотнители
  2. Инструменты и материалы
  3. Процедура замена
  4. Замена манжет на «классике»
  5. Замена сальников на переднеприводных авто производства АвтоВАЗ
  6. Оценка результатов
  7. Интересные факты

Когда необходимо менять уплотнители

Прямым показанием для замены уплотнителей коленчатого вала на ВАЗ-2114, ВАЗ-2106 и других автомобилях отечественного производства является их разрушение и течь масла в области шкива к/в или в районе держателя задней его части. Также процедуру производят при сопутствующих работах, к числу которых можно отнести замену маховика, замену коленчатого вала, замену сцепления и прочее подобное.

Стоит заметить, что сам по себе ремонт манжеты не занимает много времени. Практически весь объем работ представлен разборкой и демонтажом агрегатов, скрывающих под собой необходимые детали. В среднем работа по удалению и обратному монтажу переднего элемента занимает 1-2 часа, заднего – 5-8 часов, если работа производится в гаражных условиях. Специалисты автосервиса выполняют ее в течение 2-3 часов.

Инструменты и материалы

Замена сальника коленвала на автомобилях ВАЗ-2109, а также всех остальных ТС производства ВАЗ, независимо от типа силового агрегата, потребует наличия следующего набора инструментов:

  • Яма, подъемник или домкрат;
  • Подставки под автомобиль (если используется домкрат);
  • Набор гаечных ключей, в том числе накидных;
  • Молоток;
  • Шлицевая отвертка;
  • Крестовая отвертка;
  • Бензин, керосин или другой растворитель;
  • Моторное масло;
  • Новые запчасти;
  • Силиконовый герметик.

Процедура замена

Процедура замены сальника на авто модели ВАЗ-2107, 2106 и других «классических» моделях не отличается. Некоторые отличия в подготовительных работах в силу иного расположения силового агрегата имеют переднеприводные ТС. При этом двигатели, имеющие 8 клапанов (ВАЗ-2115, 2110) и 16 клапанов (калина, 2112) принципиальных отличий в выполнении замены рассматриваемых элементов не имеют.

Замена манжет на «классике»

Замена заднего уплотнителя коленвала на «классике» производится исключительно на яме или подъемнике, так как только такие условия позволяют безопасно демонтировать коробку передач. Процедуру выполняют в такой последовательности:

  • установка авто на яме;
  • демонтаж карданного вала;
  • демонтаж КПП;
  • демонтаж сцепления;
  • демонтаж задней крышки картера сцепления;
  • демонтаж держателя;
  • удаление старого элемента и запрессовка нового;
  • обратная сборка.

Старое уплотнение демонтируют с помощью молотка и выколотки, вставляя последнюю в отверстия для болтов крепления картера и нанося легкие удары молотком. Перед запрессовкой новую манжетку смазывают моторным маслом или силиконовым герметиком. Запрессовку проводят аккуратными ударами молотка по окружности сальника или с помощью оправки.

Для демонтажа и замены передней прокладки потребуется снять вентилятор охлаждения силового агрегата и ремень генератора. После этого необходимо открутить гайку и демонтировать шкив коленвала. Сам элемент находится под ним. Чтобы избежать сложных работ по удалению передней крышки двигателя, элемент удаляют с помощью шлицевой отвертки.

Если сделать этого не удается, демонтаж и замена сальника коленвала ВАЗ-2107 производится с помощью самореза. Его вкручивают в боковую часть манжеты, после чего выдергивают элемент обыкновенным гвоздодером. Перед запрессовкой новой прокладки ее посадочное место следует очистить от загрязнений. Запрессовку проводят по аналогии с задней манжетой.

Почему необходимо вовремя менять

Как заменить передний сальник коленчатого вала?

Естественно, своевременный ремонт пришедших в негодность деталей позволит продлить срок эксплуатации и двигателя и самого автомобиля ВАЗ-2110. Время, через которое необходимо менять сальник, напрямую зависит от того, насколько старый или новый автомобиль, от стиля вождения автолюбителя и условий эксплуатации.

Если менять их своевременно, это поможет уменьшить затраты на ремонт машины, ведь такие меры устраняют течи моторного масла, которые негативно отражается на работе двигателя.

Если вовремя не поменять, автомобиль ВАЗ-2110, будет «есть» больше моторного масла, а сам движок станет собирать грязь и пыль, что не может не отражаться на стабильности его работы. Протечки моторного масла негативно влияют на детали машины, которые сделаны не на основе металла, да и контакт в клеммах станет гораздо хуже, что, в свою очередь, будет влиять на то, как автомобиль заводится.

Необходимый инструмент

Для того чтобы поменять сальники, нужно подготовить следующий комплект инструментов:

  1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
  2. Несколько отвёрток.
  3. Плоскогубцы.
  4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
  5. Новые сальники.

Сальник коленвала задний.

Артикулы

Что касается новых сальников, то лучше менять сразу передний и задний. Они ещё называются большой и малый.

  • Наиболее популярны детали от АвтоВАЗ, с артикулами 21080100516000 и 21081005034.
  • Более качественным является комплект сальников от фирмы ESPRA, имеющий каталожный номер E07418. Зарубежный производитель стоит в два раза быстрее.

Комплект фирменных сальников ESPRA.

Алгоритм замены

Для того чтобы заменить деталь, нужно выполнить следующую последовательность действий:

  1. В первую очередь нужно слить масло с двигателя. Для этого понадобится пустая ёмкость не менее четырёх литров.
  2. Далее снимается передняя крышка ремня ГРМ.

    Отворачивает два болта по бокам крышки.

    Выкручиваем один болт по центру крышки.

    Снимаем крышку ГРМ.

  3. Нужно поднять правую переднюю часть автомобиля с помощью домкрата и снять переднее колесо.

    Поддомкрачиваем передок и снимаем колесо.

  4. Распредвал нужно провернуть по часовой стрелке за болт. Нужно совместить метки на шкивах.

    Совмещаем метку на шкиве с установочным усиком на крышке.

  5. Коленчатый вал нужно обязательно зафиксировать.

    Можно зафиксировать коленвал отверткой…

    …или застопорить шкив распредвала.

  6. Снимается приводной шкив генератора.

    Сначала под капотом ослабляем натяжение ремня генератора, затем через арку колеса накидным ключом на 17 откручиваем болт и снимаем шкив.

  7. Далее нужно снять ремень ГРМ. Для этого натяжной ролик нужно повернуть, чтобы ремень был в самом ослабленном положении.

    Ослабляем ролик и скидываем ремень ГРМ.

  8. Снимается зубчатый шкив. Для этого используются две отвёртки.

    Обычно шкив легко снимается.

    Но может понадобится съемник.

Только после этого можно извлечь старый сальник. Для этого тоже нужно использовать отвёртку.

Под шкивом видим масло и старый сальник.

Вытаскиваем изношенный сальник и очищаем поверхности.

Перед тем, как установить новый сальник, нужно смазать его кромку машинным маслом. Только после этого он запрессовывается.

Если зубчатый шкив приржавел «наглухо» и съемника под рукой нет, смотрим видео о том, как снять шестерню третьим способом:

Задний сальник

Кроме того, для его замены понадобится снимать дополнительные узлы и детали. Если автовладельцу ВАЗ-2110 уже приходилось менять различные сальники, то он точно справится с этой задачей. Неопытный автолюбитель может попросить помочь знакомого, которому приходилось выполнять подобные работы.

Процедура происходит следующим образом:

  1. Нужно слить масло с коробки передач.

    Ключом на 17 отворачиваем пробку и сливаем масло в емкость, по окончании пробку ставим на место.

  2. Снимается колесо. Именно по этой причине и рекомендуется менять сразу два сальника, чтобы избежать лишних манипуляций по разборке.
  3. Выводится наружу ШРУС.

    Чтобы отвести привод, нужно открутить болты крепления шаровой опоры.

  4. Достаётся приводной вал вместе со ШРУСом.

    Выталкиваем шарнир с помощью монтажной лопатки.

  5. Снимается коробка передач. Перед этим нужно отсоединить тягу привода.

    Откручиваем реактивную тягу.

    Снимаем крышку картера сцепления.

    Выворачиваем болты крепления коробки.

    Вдвоем отводим в сторону коробку передач.

  6. Теперь нужно снять маховик.

    Перед снятием маховика ставим метки.

  7. Сняв маховик, видим сальник.

    Вид на сальник.

  8. Вынимается старый сальник с помощью отвёртки.

    Очищаем посадочное место от грязи и устанавливаем новый сальник.

Далее нужно смазать маслом и установить новый сальник коленвала. Происходит сборка в обратной последовательности.

Бывает, что старый сальник не получается вытащить отверткой, тогда на помощь придут саморезы. Более подробнее показано на видео:

Основные причины поломки устройства

Главным фактором, свидетельствующим о том, что сальники коленвала на моделях ВАЗ 2110 требуют к себе повышенного внимания, являются многочисленные потоки масла в двигательной системе, возникают которые под влиянием целого ряда причин, в том числе:

  • Старение агрегата и его естественный, физический, износ;
  • Проблемы с установкой устройства или неправильное её проведение, что влечёт за собой возникновение трещин на рабочей плоскости манжеты;
  • Различные механические повреждения;
  • Использование некачественной резины.

Для работы пригодится следующий набор:

  • Комплект автомобильных ключей;
  • Отвертки с различными насадками;
  • Ключ для выполнения натяжки ГРМ-ремня;
  • Графитная смазка или тосол;
  • Емкость для отходов;
  • Канистра с моторным маслом;
  • Герметик на термостойкой основе.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
