Назначение и устройство ступичного подшипника
Подшипники выполняют двойную функцию. С одной стороны, они обеспечивают опору для оси, вала или другого элемента вращения. С другой, — преобразуют трение скольжения в трение качения. Ступичный подшипник предназначен для обеспечения равномерного вращения ступицы колеса. Это связующее звено между ступицей и осью автомобиля. Отметим, что посредством данных элементов обеспечивается вращение не только передних, но и задних колес.
Любой подшипник имеет одно и то же принципиальное устройство:
- Внешнее кольцо (внешняя обойма);
- Внутреннее кольцо (внутренняя обойма);
- Направляющая для элементов качения (сепаратор);
- Конические, цилиндрические или сферические элементы).
Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.
Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.
Процесс замены
Замена не сложная. Самое главное — иметь весь необходимый для ремонта автомобиля инструмент и следовать следующей инструкции:
Устанавливаем автомобиль на скорость и ручник. Вывешиваем колесо и снимаем его. Руль нужно вывернуть в ту сторону, с которой происходит снятие подшипника, так как это удобнее для работы с суппортом.
Снимите скобу суппорта и достаньте тормозные колодки. После этого суппорт нужно открутить и снять с поворотного кулака.
Открутите датчик ABS и снимите его с поворотного кулака. Затем, снимите шплинт гайки рулевой тяги и открутите ее. Потому как она будет мешать снятию кулака. При помощи съемника-гуся, выдавите палец рулевого наконечника из поворотного кулака.
При помощи зубила расконтрите гайку ступицы, а затем выкрутите ее. Перед этим снимите защитный колпак.
Выпрессуйте нижнюю шаровую, открутив гайку на несколько оборотов. Для этого используйте съемник. Тем же способом впрессуйте верхнюю шаровую. Так как рычаг может вывалиться и пружина выстрелит, установите под рычаг домкрат и слегка подожмите его. После этого откручиваем гайки шаровых до конца и снимаем поворотный кулак вместе со ступицей.
Снимаем тормозной диск со ступицы и зажав в дисках поворотный кулак, выбиваем внешнюю обойму при помощи оправы подходящего диаметра.
Очищаем посадочное место и запрессовываем при помощи старой обоймы новую. Так как, внутренняя обойма будет сидеть на ступице, забейте новую смазку, пока все разобрано.
Производим сборку в обратном порядке снятию. Подшипник необходимо затянуть усилием 2 кгс и законтрить. Так как подшипник регулируемый, затяжку нужно производить строго в соответствии с моментом.
Вот и весь процесс замены.

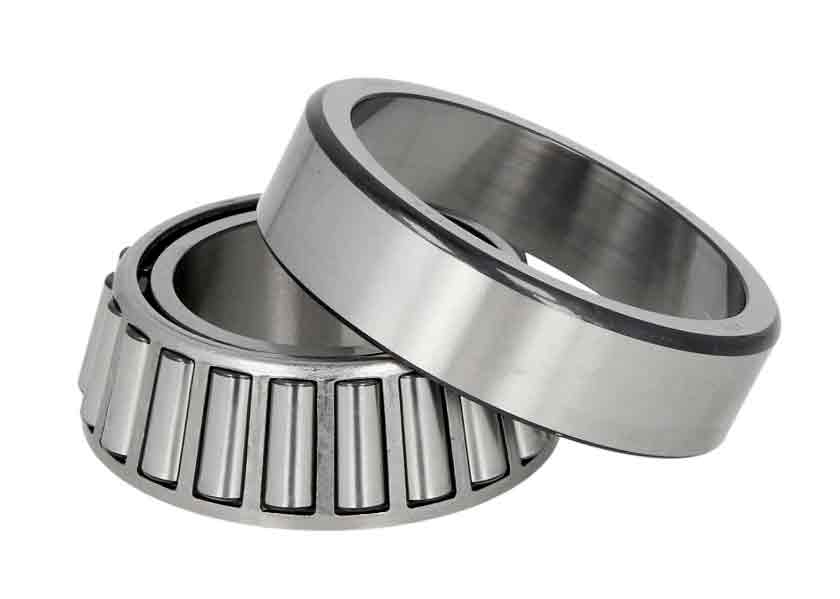

Как выбрать деталь для замены и номер подшипника
Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):
- Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
- В комлект неообходимо покупать два роликоподшипника.
- Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
- Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.
Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц
| N п/п | Производитель | Номер по каталогу | Цена на 2020 год, руб | Дополнительная информация | |
| Размеры (мм) и параметры | Применяемость | ||||
| Стандартные комплекты из двух подшипников | |||||
| 1 | Волжский стандарт, Россия | 2007108 | 200 | Внутренний диаметр — 40 мм; Наружный диаметр — 68 мм; Ширина -19 мм; Масса — 0,278 кг; Количество роликов в подшипнике — 21 шт.; Размеры ролика — 7/11х19 мм; Грузоподъемность динамическая — 40 кН; Грузоподъемность статическая — 52 кН; Максимальная номинальная частота вращения — 7000 об/мин. | Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2020 года. |
| 2 | ВПЗ, Россия | 32008 | 200 | ||
| 3 | SKF, Швеция | 32008X/QSKF | 770 | ||
| 4 | KOYO, Япония | 32008JR | 880 | ||
| Двухрядные подшипники (для усиления) | |||||
| 1 | OPTIMAL, Германия | 681 923 | 2200 | Внутренний диаметр — 40 мм; Наружный диаметр — 73 мм; Ширина — 55 мм; Количество дорожек качения — 2 шт.; Уплотнение — Есть. | Аналогично |
| 2 | RUVILLE, Германия | 4013 | 2480 | ||
| 3 | SKF, Швеция | BTH-1024 C VKBA 3551 | 2300 |
Важно знать:
Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.
Как поменять ступичный подшипник на Ниве
Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:
- Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
- Выпрессовка старых деталей.
- Запрессовка новых ступичных подшипников (их по два на каждое колесо).
- Обратно собираем узел и затягиваем гайку и производим регулировку зазора.
Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.
Требуемый комплект инструментов для работы:
- Торцевой ключ размером 30 мм, чтобы ослабить гайку;
- Отвертка, чтобы открутить тормозной суппорт;
- Набор головок и трещотка;
- Круглогубцы;
- Молоток;
- Оправка или труба для выпрессовки;
- Съемник с лапками (по возможности);
- Съемник с лапками ;
- Домкрат и тиски;
- Динамометрический ключ для правильной затяжки гайки ступицы.
Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена
Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)
Снятие передней ступицы
Начинается первый этап со следующих действий:
- Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
- Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.
- Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).
- После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.
Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:
- Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
- Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.
- Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
- Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.
Первые изменения и “Лада” 4х4
С середины девяностых годов, а точнее с 1995 года, стали вносить изменения в конструкцию автомобиля. Во-первых, если раньше машина имела 1,6-литровый 4-цилиндровый 73-сильный бензиновый двигатель, то теперь объем был увеличен до 1,7. Механическая коробка передач имела теперь пять ступеней вместо прежних четырёх. Во-вторых, поменяли приборную панель, установили более удобные кресла в салон, заменили задние фонари на более современные, чтобы внешне постараться приблизиться к западному автопрому.
В 2006 году “Нива” официально переименовалась в “Лада” 4х4, а модели, поступающие на экспорт, получили название “Лада Тайга” 4х4 — именно так автомобиль теперь называют в европейских странах. Внешне и внутри автомобиль если и изменился, то незначительно: появились новые зеркала — побольше, сменили указатели и приборы на панели. Вышедшая в 2015 году новая модель автомобиля под названием “Лада 4х4 Урбан”, которая считается “люксовой”, никаких сильных изменений не получила — разве что новые бампера, электропривод стекол и кондиционер в салоне.
Признаки неисправности
Износ подшипника проявляется в виде следующих симптомов:
- Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
- Стук или потрескивания в передней части машины при движении;
- Нагрев передних колес в районе оси.
При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.
Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:
1. Греются ступицы
Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются
Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.
Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.
Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.
2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.
Обслуживание ступичных подшипников
Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.
При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать
, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.
Ресурс такого подшипника значительно выше, чем у конического, однако увеличивается вероятность поломки раздатки при перегрузках, в то время, как стандартная ступица является своеобразным «предохранителем».
Ступичные подшипники Шевроле Нива: признаки неисправностей и причины выхода из строя
Итак, ступица позволяет вращаться колесу автомобиля. Сама по себе деталь довольно прочная и выходит из строя редко.
В свою очередь, внутри ступицы установлен подшипник. Эта деталь наиболее подвержена перегрузкам и периодически выходит из строя, требуя замены.
Получается, хотя сама ступица довольно износостойкая, ступичные подшипники, испытывая огромные нагрузки, изнашиваются быстрее. В свою очередь, износ детали зависит от многих факторов:
- большой пробег (70-80 тыс. км. пробега);
- активная эксплуатация транспортного средства в условиях бездорожья (движение автомобиля по плохим дорогам);
- неровная запрессовка подшипника во время ремонта (перекос детали);
- потеря герметичности (разрушение резиновых или пластиковых кожухов, попадание воды и грязи на смазку подшипников);
Как правило, на то, что ступичные подшипники Шевроле Нива нужно менять, указывают определенные признаки неисправностей. При этом игнорировать симптомы никак нельзя.
Основные признаки неисправностей:
- во время движения автомобиля отмечается появление посторонних шумов (хруст, гул, металлический стук) — разрушение стенок подшипника;
- автомобиль во время движения начинает тянуть в сторону, в салоне появляется вибрация, ощутимая на рулевом колесе и по кузову (подклинивание ступичного подшипника;
- появление люфтов по отношению к оси подшипника (колеса раскачиваются перпендикулярно), указывающее на выработку и другие дефекты.
Обслуживание ступичных подшипников
Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.
При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать
, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.
Ресурс такого подшипника значительно выше, чем у конического, однако увеличивается вероятность поломки раздатки при перегрузках, в то время, как стандартная ступица является своеобразным «предохранителем».
Этапы замены ступичного подшипника на Ниве.
Приподнять с помощью домкрата переднюю часть автомобиля таким образом, чтобы передние колеса не касались земли. Если правая или левая сторона будет поднята не полностью, стабилизатор будет оказывать давление на машину и это может стать серьезным препятствием.
- подставить упоры под задние колеса.
- демонтировать колпак ступичной гайки с помощью отвертки.
- поставить колесо на место
- необходимо ослабить ступичную гайку. Предварительно надо немного ее расконтровать, для этого можно использовать кусок трубы, чтобы приложить достаточное усилие.
- снять колесо и с помощью отвертки разжать колодки.
После этого снимаются крепежные болты на суппорте. Перед этим надо разогнуть стопорные усики. Суппорт поднимается вверх. Для того, чтобы тормозной шланг не мешался в работе можно закрепить его к пружине.
- Тормозной диск выбирается с помощью молотка. Для этого нужно немного простучать по периметру.
- Для того, чтобы убрать палец необходимо наличие специального съемника. На рулевой тяге отмечается то место, где располагался регулировочный болт. Когда палец выпрессован, тяга отводиться в сторону.
- Убирается крепеж с поворотного кулака.
- Откручивается гайка, крепящая ступицу. Опорную шайбу лучше убрать при помощт отвертки.
- Откручивается кулак с ШРУСа.
При помощи съемника убирается ступица. При этом поворотный кулак должен быть закреплен в тисках
- Стопорные кольца снимаются, после чего можно выпрессовывать подшипник. Для этого так же используется специальный съемник.
- Все запчасти необходимо очистить от грязи с помощью ветоши. После этого в кулак устанавливается внешнее стопорное кольцо. Запрессовать его можно при помощи старого кольца или оправки. Забивать подшипник не рекомендуется, поскольку это может привести к микротрещинам и быстрому разрушению.
- После этого устанавливается внутреннее кольцо подшипника и в него впрессовывается ступица.
- Затем производиться установка всех деталей в обратной последовательности.
Операция по замене переднего ступичного подшипника Нива Шевроле требует соблюдения некоторых нюансов. При монтаже рулевой тяги болт регулировки устанавливается по отметкам, нанесенным во время подготовительных работ. Обязательно следует заменить гайку ступицы на новую. Затягивается гайка только после того, как автомобиль будет опущен на землю. При закручивании гайки должен использоваться динамометрический ключ.

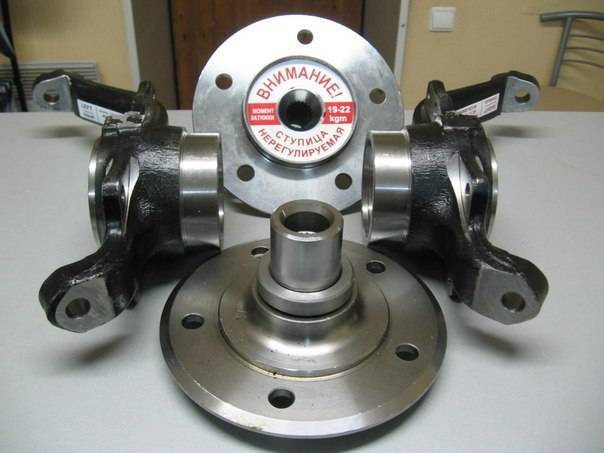

Положительные стороны нерегулируемой ступицы
Стоит отметить тот факт, что производить регулировку подшипника самостоятельно невозможно из – за сложной конструкции. Каким бы методом не выполнялось усиление ступичных подшипников на Ниву в устройстве ступицы, их нельзя затягивать до упора. Это будет затруднять вращение колеса. Такая проблема поддается решению, если проводить регулировки после каждых две – три тысячи километров пробега. Для облегчения жизни владельцев транспортного средства существует более простой подход. Благодаря своей простоте он пользуется достаточно большой популярностью. Это установка нерегулируемого механизма в комплект, с которым идёт механизм с несъемным подшипником. Установив на Шевроле Ниву усиленные подшипники передних ступиц, вы получаете массу преимуществ. А именно:
- Установив такую деталь не нужно проводить обслуживание отдельных деталей конструкции, таких как смазка, регулировка.
- Исключается риск возникновения возможности проворачивания подшипника.
- Такой комплект с завода заправляется «не заканчиваемой» смазкой, что позволяет избавить владельца проводить регулярную работу смазки ступицы.
- Подшипник не требует постоянной ручной регулировки ключом. Такая регулировка пагубно влияет на его работу.
- Снижает трение в узле.
- Не требует замены подшипника.
Замена ступичного подшипника
Для работы понадобится индикатор и динамометрический ключ.
Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:
- Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
- Надеть на шпильки накидные ключи и закрепить их гайками.
- Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
- Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
- Если ход превышает 0,15 мм, отрегулировать люфт.
Регулировка выполняется следующим образом:
- Расправить поясок гайки.
- Открутить ее накидным ключом.
- Установить новую гайку и затянуть с усилием 2 кгс*м.
- Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
- Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
- Проверить люфт ступицы.
- Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
- Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.
Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:
- Потуже затянуть гайку.
- Провернуть колесо на несколько оборотов.
- Проверить люфт.
- При необходимости немного ослабить или подтянуть гайку.
- Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
- Застопорить поясок гайки.
Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.
А еще интересно: Тормозные колодки на ВАЗ 21214: выбор и замена
Для работы понадобится:
- Домкрат, баллонный ключ, зубило, молоток.
- Стандартный комплект отверток и ключей.
- Съемник полуоси.
- Газовая (бензиновая) горелка или муфельная печь.
- Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
- Труба диаметром 40-45 мм, длина которой превышает размер полуоси.
Замена подшипников выполняется следующим образом:
- Установить машину на ровную площадку.
- Поставить противооткатные башмаки или кирпичи под передние колеса.
- Поддомкратить машину.
- Снять колесо.
- Подставить упор под задний мост.
- Открутить крепление тормозного барабана.
- Демонтировать деталь.
- Открутить гайки, удерживающие подшипник.
- Нагрузить задний мост, опустив его на подставку.
- Выдернуть полуось при помощи съемника.
- Подвесить тормозной механизм на проволоку.
- Сбить стопорное кольцо, используя зубило, молоток и болгарку.
- Расколоть обоймы подшипника ударами зубила.
- Удалить ржавчину и грязь с посадочной поверхности.
- Поставить новый подшипник на место.
- Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
- Заменить сальник.
Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.
Наглядный процесс замены подшипника полуоси Нивы Шевроле
- Вывесить и открутить колесо;
- Посредством зубила сбить колпак со ступицы;
• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;
• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;
• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).
Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.
Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца
Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.
Как выбрать подшипник?
Переделка очень простая. При наличии знакомого токаря все работы легко делаются своими руками. Кроме того, можно купить уже готовый набор – подшипники с пыльниками, ступицы и поворотные кулаки.
- на серии с сентября 2002 г. по октябрь 2003 г. стоит ступица на 22 шлица;
- на остальных моделей установлен комплект на 24 шлица.
Если вы не хотите покупать целый комплект, можно обратиться к токарю, расточить ступицу и поворотный кулак под новые размеры. Для этого нужно купить подшипник, разобрать узел, промыть детали в бензине и отнести токарю для подгонки.
Для Шевроле Нива можно подобрать один из следующих вариантов подшипников Ивеко в зависимости от ширины ступицы автомобиля:
- 37 мм – такие же ступицы стоят на некоторых моделях Fiat и Opel, «Москвич» 2141;
- 50 мм – аналогичные параметры на узле BMW;
- 55 мм – классические размеры для Шевроле Нива, переделка узла не требуется;
- 57 мм – это «родные» подшипники полуосей заднего моста 2121.
Как поменять подшипник ступицы на Ниве Шевроле своими руками?
Для ремонта потребуются:
- Мощный торцевой ключ на 30.
- Съемник для пальца рулевой тяги.
- Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
- Набор накидных ключей или головок с трещоткой.
- Баллонный ключ.
- Молоток.
- Круглогубцы.
- Домкрат.
- Противооткатные упоры.
- Тиски.
- Монтировка.
- Динамометрический ключ.
- Доски или деревянный брусок.
Процесс замены делится на пять этапов:
- Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
- Выпрессовка старых подшипников.
- Установка новых деталей.
- Сборка узла и установка его на место.
- Затяжка регулировочной гайки.
Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.
Чтобы поменять подшипники, необходимо выполнить следующие действия:
- Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
- Поддомкратить колесо.
- Открутить болты крепления колесного диска.
- Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
- Поддомкратить нижний рычаг, сжимая пружину подвески.
- Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
- Открутить и снять скобу, суппорт и тормозные колодки.
- Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
- Выкрутить руль в противоположную сторону.
- Снять датчик ABS.
- Расшплинтовать и открутить гайку рулевой тяги.
- Снять палец с помощью съемника.
- Открутить гайку ступицы.
- Демонтировать болты крепления шаровых опор.
- Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
- Демонтировать защитный экран суппорта.
- Снять тормозной диск.
- Открутить рулевую сошку.
- Зажать в тисках поворотный кулак.
- Удалить сальники монтировкой или мощной отверткой.
- Подставив оправку, выбить внешние обоймы подшипников.
- Протереть и очистить посадочное место.
- Разобрать новые подшипники.
- Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
- Заложить смазку, заполнив ⅔ пространства обойме.
- Установить кольцо и внутреннюю обойму подшипника.
- Аккуратно запрессовать новый сальник.
- Повторить операцию монтажа для подшипника со второй стороны ступицы.
- Поставить узел на шлицы ШРУСа.
- Наживить ступичную гайку.
- Прикрутить шаровые и рулевую сошку.
- Установить защитный кожух и скобу суппорта.
- Закрутить болты крепления защитного экрана и застопорить.
- Поставить суппорт с тормозными колодками на место.
- Поддомкратить машину.
- Поставить и закрепить колесо.
- Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.
Как поменять ступичный подшипник на Ниве
Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:
- Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
- Выпрессовка старых деталей.
- Запрессовка новых ступичных подшипников (их по два на каждое колесо).
- Обратно собираем узел и затягиваем гайку и производим регулировку зазора.
Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.
Требуемый комплект инструментов для работы:
- Торцевой ключ размером 30 мм, чтобы ослабить гайку;
- Отвертка, чтобы открутить тормозной суппорт;
- Набор головок и трещотка;
- Круглогубцы;
- Молоток;
- Оправка или труба для выпрессовки;
- Съемник с лапками (по возможности);
- Съемник с лапками ;
- Домкрат и тиски;
- Динамометрический ключ для правильной затяжки гайки ступицы.
Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена
Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)
Снятие передней ступицы
Начинается первый этап со следующих действий:
- Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
- Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.
- Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).
- После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.
Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:
- Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
- Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.
- Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
- Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.
Где произвести установку
Внедорожник Нива Шевроле (ВАЗ 2123) отличается надежностью и как никакой другой автомобиль приспособлен к реалиям дорожных условий в России. Благодаря компоновке ступицы, ступичного подшипника, тормозного барабана, диска колеса, создаётся общность деталей способная выдержать большие нагрузки. Самое большое давление приходится на ступичный подшипник, фактически он удерживает всю массу машины.
Наибольшее значение нагрузки подшипник испытывает при ускорении и торможении, что не может не сказаться на технических требованиях, предъявляемых к нему.
К сожалению, даже на таком авто тяжелые условия эксплуатации печально сказываются на составляющих, особенно на подвеске. Потому, иногда, выходит из строя.
Автомобиль “Нива”
“Нива”, пожалуй, один из самых популярных внедорожников, причем не только в России, но и за рубежом. С конца семидесятых годов этот автомобиль стала производить компания “АвтоВАЗ”. Самая первая модель получила наименование ВАЗ-2121.
В середине восьмидесятых годов автомобили “Нива” с советскими гонщиками внутри заняли все три призовых места на австралийском ралли-рейде. Продажи автомобиля взлетели: в самой Австралии — в два раза, в Европе — в четыре и более, в зависимости от страны.
Действительно, это было новое слово в летописи о развитии легких внедорожников, и оно было вписано именно советскими конструкторами.
Нерегулируемые ступицы на “Ниву”
Любой автомобиль имеет слабые места. В данном — это передние ступицы, которые раньше для нормальной работы было необходимо периодически регулировать, что, конечно же, не могло не отразиться на отзывах автовладельцев. Именно поэтому конструкторами была создана нерегулируемая ступица на “Ниву Шевроле”, дабы избежать излишней возни в плане починки автомобиля.
Вообще самостоятельная регулировка подшипников практически невозможна, ввиду очень сложной конструкции. Также нельзя затягивать до упора подшипники. Да и, помимо этого, существует целая куча сложностей, которые с трудом решаются без вмешательства мастеров. Именно для того, чтобы облегчить жизнь автомобилистам, и были установлены нерегулируемые ступицы на “Ниву”. Отзывы от тех, кто приобрел машину уже с таким нововведением, можно обобщить в конкретный список:
- нет необходимости заниматься постоянным мелким ремонтом и обслуживанием данной детали, будь то смазка или регулировка;
- подшипник не провернется на ступице;
- нет необходимости постоянно смазывать ступицу, да еще и мучиться, выбирая смазку покачественнее;
- не возникает трения;
- не возникнет необходимости заменить подшипник.
Целая куча плюсов, если на автомобиле будет стоять данный механизм. А ведь теперь выпускается на “Ниву” усиленная нерегулируемая ступица. Но если автовладелец уверен в своих силах, то все можно сделать своими руками.
