2.0 D-4D (CDE120R_, CDE120L_)
| Рейтинг | Бренд | Артикул | Отзывы | Положительные | Негативные | Голоса | |
|---|---|---|---|---|---|---|---|
5 | BLUE PRINT | ADT32341 | 100% | 1 | |||
5 | JS ASAKASHI | FC158H | 100% | 1 | |||
5 | Filtron | PP950 | 100% | 1 | 3 | ||
| QUINTON HAZELL | QFF0032 | 0% | |||||
| KAMOKA | F301301 | 0% | |||||
| HERTH+BUSS JAKOPARTS | J1332060 | 0% | |||||
| Japanparts | FC295S | 0% | |||||
| FRIGAIR | FL15401 | 0% | |||||
| CLEAN FILTERS | DN1918 | 0% | |||||
| Ashika | 3002295 | 0% | |||||
| VEMO/VAICO | V700018 | 0% | |||||
| DELLO | 180061110 | 0% | |||||
| MEAT & DORIA | 4211 | 0% | |||||
| MEYLE | 30143230002 | 0% | |||||
| HENGST FILTER | H232WK | 0% | |||||
| NIPPARTS | J1332060 | 0% | |||||
| DELPHI | HDF541 | 0% | |||||
| ALCO FILTER | SP1080 | 0% | |||||
| Optimal | FF01419 | 0% | |||||
| HANS PRIES | 600046 | 0% | |||||
| FEBI | 32068 | 0% | |||||
| MAPCO | 63506 | 0% | |||||
| AMC FILTER | TF1578 | 0% | |||||
| MAGNETI MARELLI | 152071760803 | 0% | |||||
| Japko | 30295 | 0% | |||||
| TECNOCAR | RN211 | 0% | |||||
| SOFIMA | S4411NR | 0% | |||||
| NIPPON PIECES | T134A15 | 0% | |||||
| MFILTER | DF3542 | 0% | |||||
| Maxgear | 260403 | 0% | |||||
| MASTER-SPORT | 7202XKFPCSMS | 0% | |||||
| KLAXCAR FRANCE | FE053Z | 0% | |||||
| HOFFER | 4211 | 0% | |||||
| MECAFILTER | ELG5308 | 0% | |||||
| FIAAM | FP5432 | 0% | |||||
| DENCKERMANN | A120016 | 0% | |||||
| COMLINE | CTY13021 | 0% | |||||
| Borg & Beck | BFF8034 | 0% | |||||
| ASHUKI | T10356 | 0% | |||||
| AKRON | 1520037 | 0% | |||||
| KAVO PARTS | TF1578 | 0% | |||||
| Purflux | CS465 | 0% | |||||
| UFI | 2441100 | 0% | |||||
| Champion | L452606 | 0% | |||||
| KOLBENSCHMIDT | 50013833 | 0% | |||||
| ACDELCO | 19372711 | 0% | |||||
| Denso | DDFF16650 | 0% | |||||
| KNECHT-MAHLE | KC100D | 0% | |||||
| Contitech | 28000240412 | 0% | |||||
| UFI | 2441300 | 0% | |||||
| MAGNETI MARELLI | 152071760681 | 0% | |||||
| MEYLE | 35143230006 | 0% | |||||
| KOLBENSCHMIDT | 500138333 | 0% | |||||
| SpeedMate | SMFFJ018 | 0% | |||||
| Bosch | 1457434440 | 0% | |||||
| Fram | PS8784 | 0% | |||||
| VALEO | 587709 | 0% | |||||
| Denso | DDFF16450 | 0% | |||||
| MANN-FILTER | WK7202X | 0% | |||||
| KNECHT-MAHLE | KC135D | 0% | |||||
| TECNECO | GS211 | 0% | |||||
| SOFIMA | S4413NR | 0% | |||||
| Patron | PF3037KOR | 0% | |||||
| Misfat | M411 | 0% | |||||
| MASTER-SPORT | 828KFPCSMS | 0% | |||||
| KRAFT | 1723820 | 0% | |||||
| KAISHIN | FC158 | 0% | |||||
| EUROREPAR | E148133 | 0% | |||||
| DYNAMATRIX | DFFC100D | 0% | |||||
| Borg & Beck | BFF8063 | 0% | |||||
| HERTH+BUSS JAKOPARTS | J1332057 | 0% | |||||
| WIX FILTERS | WF8218 | 0% |
Устройство топливного фильтра и его необходимость
Его наличие в топливной системе любого транспортного средства, это важный момент. Он играет большую роль в надёжности и безотказности работы мотора. В машине может быть установлено два таких устройства. Один устанавливают на входе насоса для подачи топлива, другой может быть установлен в магистрали, между насосом и топливной направляющей.
Первый из них вмонтирован в корпусе насоса, поэтому для его смены необходим демонтаж с бензобака. Особенности устройства модулей фильтров зависят от того, какая модификация кузова машины. Так машины Toyota Corolla, имеющие 120-й и 150-й кузова, выпускавшиеся в период 2007-2008 года, имеют разные фильтрующие модули, но принцип замены их на обеих модификациях абсолютно одинаков.
Топливные фильтры имеют одинаковые цели по установке в систему питания транспортных средств, это очистка поступающего бензина или дизельного топлива в цилиндры двигателя от разных примесей, твердых частиц, воды. Этим обеспечивается долговременная безотказная служба двигателя.
Что случится при игнорировании проблем
Закрывать глаза на глохнущий во время поездки мотор – приближать себя и других участников движения к беде. Изношенный и засоренный фильтр приводит к некорректному функционированию мотора машины. На его компонентах скапливается конденсат, стимулируя появление ржавчины.
Смолы намного уменьшают эффективность эксплуатации автомобиля. Постепенно выйдут из строя все элементы комплекса, доводя владельца до серьезных финансовых затрат. Проблемных ситуаций избежать, если вовремя менять очистительной устройство, то есть топливный фильтр, предназначающийся для очищения моторного отсека.
Машина сама сигнализирует о появлении дефектов, главное — уметь к ней прислушаться и не отмахиваться от возникшей проблемы. Ведь ее рано или поздно придется решать. Если самому нет времени возиться с заменой фильтра, нужно обратиться в сервисный центр. Специалисты оперативно справятся с этой работой.
Промывка и установка – фотоотчет
Чистка форсунок может предоставить автовладельцу следующие преимущества:
- восстановление изначальной работоспособности устройства;
- сокращение потребления топлива;
- оптимизация работы мотора.
То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.
Опытные водителю знают, что чистить форсунки на «Toyota Corolla» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.
- Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.
- Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить свечи зажигания, так как они могут перестать функционировать.
Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.
После промывки форсунки следует установить обратно. Для этого:
- Перед заменой и установкой форсунок снизьте давление в системе питания. Для этого отсоедините колодку от топливного насоса и прокручивайте двигатель стартером до тех пор, пока из форсунок не перестанет распыляться топливо. Затем отсоедините провод от клеммы «–» аккумуляторной батареи.
- Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.
- Сдвиньте фиксатор форсунки в сторону.
- Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.
- Рекомендуется проверить на всех форсунках уплотнительные кольца. Потрескавшиеся или потерявшие эластичность кольца замените.
- Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.
- Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.
- Для замены топливной рампы отсоедините колодку жгута от форсунок и шланги подачи и слива топлива от топливных трубок. Установите рампу с форсунками в порядке, обратном снятию.
Автовладелецы «Corolla» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Королле» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.
Замена узла
Лада Приора Седан 16клКварцуха Бортжурнал ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА
Замена топливного фильтра Тойоты Короллы – процедура, вполне осуществимая любым владельцем данной модели. Каких-либо особых тонкостей или сложностей она не имеет, но для грамотного её проведения нелишним будет знать суть всего мероприятия. Для начала необходимо правильного подготовиться. К подготовительным мероприятиям относят:
Приобретение новой детали. Желательно брать оригинальные топливофильтры для Короллы. Их артикулы таковы:
- фильтрующий элемент грубой очистки — LFB6-13-ZE1;
- фильтр тонкой очистки — 77024-12050;
- прокладки и колечки — 77169-0D030, 9030108020, 9030104013;

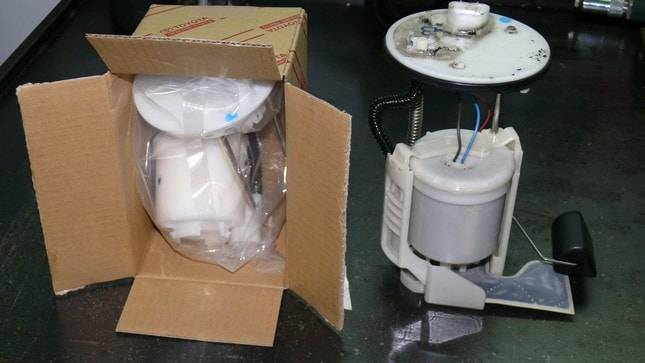

- топливный модуль в сборе — 23221-11050.
Подготовка необходимого инструмента. Понадобится следующий инструментарий:
- плоская и крестовая отвёртки;
- веник или пылесос;
- ветошь;
- ёмкость для бензина;
- непосредственно детали для замены.
Обеспечение пожарной безопасности. Перед началом ремонта обязательно убедитесь в том, что поблизости к месту его проведения нет источников открытого огня и рядом с ним находится рабочий огнетушитель.
Проведя базовый перечень подготовительных мероприятий, можно приступить к ремонту. Непосредственно замена топливного фильтра Тойоты Короллы 120 и 150 кузовов проводится одинаковым алгоритмом действий, который имеет следующий вид:
- В первую очередь поставьте свой автомобиль в просторном и хорошо просвечивающимся месте, который удовлетворяет указанной ранее технике безопасности. Сделав это, зафиксируйте машину ручником и откройте настежь задние двери.
- Теперь необходимо снять задний диван и находящуюся под ним обивку/шумоизоляцию.
- Далее, придётся разыскать люк, закрывающий топливный модуль от вашего взора, и снять его. В разных вариациях Короллы эта крышка снимается по-разному: в некоторых – она приклеена герметиком, а в других – прикручена шурупами.
- Получив доступ к топливному фильтру, а точнее, модулю, в который он встроен, обязательно очистите узел от всей грязи. После чего демонтируйте присоединённые к нему топливопровода и обычную проводку.
- Затем остаётся лишь снять топливный модуль путём отвинчивания восьми винтов крепления. После его снятия, осуществляется либо полная замена узла, либо его разборка и замена необходимых его составляющих. Осуществив замену, автомобиль необходимо привести в первоначальное состояние и завести на пару минут. Ремонт завершён.
Важно! После проведения замены топливофильтра на Тойоте Королле обязательно проверьте: не появились ли подтёки топлива и исправно ли работают другие узлы автомобиля. При наличии каких-либо проблем обязательно устраните их, ведь речь идёт о топливной системе машины, неисправности которой могут спровоцировать пожар.
В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто
Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!
В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто. Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!
Видео о замене топливного фильтра Тойоты Короллы 120 и 150:
- Топливный фильтр Mazda CX-5
- Топливный фильтр автомобиля ВАЗ-2112
- Топливный фильтр бензинового Ниссан Х-Трейл T30-31
- Как поменять топливный фильтр на Киа-Рио 3
Замена на Corolla 120 кузов
Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.
Инструменты
Перед заменой фильтра надо подготовить следующие материалы и инструменты:
- отвёртка с тонким плоским жалом;
- отвёртка с крестообразным жалом;
- клещи для демонтажа пружинного зажима;
- ветошь для протирки;
- плоская ёмкость, над которой разбирается насос.
Пошаговая инструкция
Алгоритм действий:
Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака
При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля
Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.
Замена фильтра на Королла 120 хетчбэк
На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.
Последовательность действий при замене:
Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать
Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.
Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.
Крышка модуля на болтах Примерная схема съёмника Отсоединение нижней трубки Клипса фиксации фильтра в стакане модуля Подготовленный к снятию крышки модуль Снятие модуля из бака Фильтр с установленным в нём насосом Выдавливание насоса болтом Установка новых трубок Промытый фильтр грубой очистки Собранный модуль с трубками Проверка герметичности мыльным раствором не пройдена
Видео: Как узнать, что пора промывать форсункиПошаговая инструкция снятия топливных форсунок на Corolla
Для того, чтобы разобрать форсунки на Toyota Corolla самостоятельно автовладельцу потребуется выполнить следующий порядок действий:
Отсоедините провод от клеммы «–» аккумуляторной батареи. Снимите воздушный фильтр 1 вместе со шлангом 2 впускной трубы Отсоедините вакуумный шланг от регулятора давления топлива.
Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.
Отсоедините колодку с проводами от регулятора холостого хода, отжав пластмассовую защелку. Отсоедините колодку жгута форсунок от жгута проводов.
Отверните два болта крепления топливной рампы
Обратите внимание, под головками болтов установлены плоские шайбы (болты удобнее вынимать, например, пинцетом). Отверните винт крепления держателя топливных трубок
Снимите держатель
При этом обратите внимание, что под головкой винта его крепления установлена пружинная шайба.
Аккуратно сдвиньте топливную рампу вдоль оси форсунок так, чтобы все форсунки вышли из отверстий во впускной трубе двигателя.
Осторожно выведите рампу с форсунками из-под ресивера так, чтобы не повредить форсунки
Пожарная безопасность при выполнении работ
При работе по замене фильтра под днищем кузова из салона очень важно соблюдать правила пожарной безопасности. Уже через несколько секунд после съёма крышки бензобака в салон проникают пары бензина. Об их взрывоопасности в смеси с воздухом сказано везде
Поэтому ни в коем случае не должно быть источников искрообразования и, тем более, открытого огня!
Об их взрывоопасности в смеси с воздухом сказано везде. Поэтому ни в коем случае не должно быть источников искрообразования и, тем более, открытого огня!
Когда насосный блок снят и работы ведутся где-то на столе, горловину бензобака следует временно накрыть чистой плёнкой или плотной тряпкой. При этом не следует закрывать двери автомобиля – через них будет происходить проветривание салона. Также предпочтительнее, чтобы во время работы автомобиль находился на открытом воздухе.
Как и на Тойота Королла Е150, у 120-го кузова топливный фильтр расположен в бензобаке. Если быть точнее, то это часть конструкции самого топливного насоса. Для того, что поменять фильтрующий элемент бензина придётся вынуть непосредственно топливный элемент подачи.
Видеоматериал о замене в кузове E120 топливного фильтра
Видеоматериал расскажет, как быстро и правильно сменить топливный фильтрующий элемент, а также не напороть косяков при проведении процесса.
