Блок управления стеклоподъемниками – учимся обращаться с механизмом

Снятие Электростеклоподъемника (ЭСП) на Приоре

Перестал работать ЭСП передний со стороны водителя, с начало думал кнопка, но потом вслушался — реле щелкает, звуки есть, но не работает. Было решено разбирать. По этапно:

Откручиваем чопик закрывания двери, откручиваем саморез ручки открывания двери:

Откручиваем 3 самореза снизу обивки.

Крепим стекло скотчем(у меня был только двойной скотч)

Аккуратно откручиваем 2 болта крепления стекла(последний болт стреляет=) ) Откручиваем гайки всего механизма ЭСП

Вытаскиваем его через вернее отверстие.

Откручиваем большие крепления(я легко открутил рукой)

Аккуратно снимаем тросиковый механизм.

Ключом на 6 или 7 откручиваем 2 болта крепления моторчика. И аккуратно вытаскиваем его. Одновременно нужно расслаблять 2 провода которые идут к штекеру.

Следите за щетками и пружинками, выскакивают.

Разобрав механизм, посмотрел щетки — вылетели. Поставил аккуратно на место. Всовываем пружинку от щетки внутрь седла щетки, и сразу же тыкаем туда щетку. Фиксируем ее проводком который выходит с другой стороны, просто загнув его за угл пластмаски.

Собираем обратно в той же последовательности. Лично я за одно смазал литолом штырь механизма(не помешает).

Так же проклеил спленом все отверстия(у меня на моторчик попадала влага)

Все собрал — подключил. Работает=) Алилуя.

Собирать все стал в обратном порядке, на все про все ушло 2 часа(не торопился). Сразу проклеил технологические отверстия спленом.

Прохладной кабины всем читающим и подписавшимся.В процессе эксплуатации отломилась кнопка открытия переднего пассажирского стекла.Отламываются они в 90% случая в местах крепления к блоку. Поставить отдельно клавишу от пассажирской кнопки не получается, так как разный принцип крепления, посему решено менять было весь блок в сборе.

Поразмыслив решил купить люксовый блок, на 4 стеклоподьемника. Заодно и ручку двери купил в которую блок устанавливается.Каталожный номер 2170-376308-11 Блок управления стеклоподъемниками

В сравнении старый и новый блок

Уважаемые знатоки, а теперь вопрос: Почему АвтоВаз выпускает всю продукцию под девизом доработай напильником? На фото можно разглядеть это парадокс. Каталожный номер один и тот же. Но для установки новой ручки пришлось немного доработать напильником.

В результате встала плотнее старой.

Кстати при нажатии на кнопки задних стеклоподьемников реле в блоке щелкает. Следовательно установить задние ЭСП будет проще. Но это пока в далеких планах. Скоро много нового.

Всем добра и улыбок.

Updated:После установки нового блока ОБЯЗАТЕЛЬНО переобучение ВСЕХ ключей, помимо обучающего.Мануалов по переобучению ключей на сайте оч много.Один нюанс, переобучаем сразу все ключи, а не поочередно.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Блок управления стеклоподъемниками, особенности ремонта, как самостоятельно отремонтировать БС

Если вам нужно отремонтировать блок стеклоподъемников, для начала отключите устройство от электропроводки. Механизм должен сниматься без проблем. Вначале необходимо проверить, в каком состоянии находятся клавиши, то есть рабочие ли они. Если при их нажатии не ощущается щелчка, проверьте положение пружинки.

Выкручиваем саморезы либо болты, которыми фиксируется корпус устройства, ослабляем микросхему и демонтируем ее. Как свидетельствует практика, большая часть механизмов китайского изготовления оборудована очень слабыми переключателями. Следовательно, при разборке можно заметить следы обгорания. В таком случае единственным выходом является установка по два реле на каждую клавишу с рабочим током на десять ампер, контакты реле при этом должны быть разомкнуты.

Причина проблемы чаще всего заключается в плохом контакте. И если контакт действительно нарушен, решить проблему можно с помощью пайки. Кстати, порой не так легко заметить нарушение контактов — возможно, для этого понадобится лупа. Контакты следует паять с использованием олова или канифольного флюса. После пайки обработайте контакты спиртом, а плату просушите.

Далее проведите визуальную проверку самого разъема. Чтобы устройство работало, необходимо, чтобы в разъеме не было грязи, мусора и окисления. При наличии указанного лучше заменить вывод. Конечно, вы можете попытаться очистить элемент, но данный вариант позволит лишь ненадолго решить проблему. Отсоедините от аккумулятора отрицательную клемму и присоедините ко всем выводам устройства требуемые контакты. При возможности подогните контакты пластины на разъеме, что даст возможность улучшить между ними связь. Как показывает практика, в некоторых случаях это дает возможность полностью восстановить работоспособность узла без дополнительных манипуляций.

Если же микросхема и все переключатели выглядят достаточно нормально, но описанные выше действия при этом не позволяют решить проблему, скорее всего, разъем устройства не подлежит ремонту. Единственный выход в этом случае — замена разъема.

системы Схема зажигания Лада Калина Люкс

1 — контрольной датчик лампы давления масла; 2 — датчик температуры указателя охлаждающей жидкости; 3 — блок предохранителей предохранители; 4 — дополнительный электровентилятора системы охлаждения двигателей; 5 — электробензонасоса реле; 6 — реле электровентилятора системы охлаждения реле; 7 — двигателя зажигания; 8 — реле 2 электровентилятора системы двигателя охлаждения; 9 — реле 3 электровентилятора системы охлаждения электровентилятор; 10 — двигателя системы охлаждения двигателя; 11 — датчик дроссельной положения заслонки; 12 — регулятор холостого хода; 13 — температуры датчик охлаждающей жидкости; 14 — колодка диагностики; 15 — жгута колодка системы зажигания к колодке жгута приборов панели; 16 — электромагнитный клапан продувки адсорбера; 17 — скорости датчик; 18 — колодка жгута системы зажигания к жгута колодке панели приборов 2; 19 — датчик массового воздуха расхода; 20 — датчик положения коленчатого вала; 21 — кислорода датчик; 22 — контроллер; 23 — датчик неровной дороги; 24 — кислорода датчик диагностический; 25 — колодка жгута катушек колодке к зажигания жгута системы зажигания; 26 — катушки колодка: 27 — зажигания жгута системы зажигания к колодке катушек жгута зажигания; 28 — свечи зажигания; 29 — форсунки; 30 — датчик; 31 — резистор давления системы кондиционирования воздуха; 32 — жгута колодки системы зажигания и жгута проводов датчик; 33 — форсунок фаз; 34 — датчик детонации.

Жгут системы проводов зажигания -11184-3724026-10. Жгут катушек проводов зажигания -1118-3724148-00. Жгут форсунок проводов -11184-3724036. А — к клемме «плюс» батареи аккумуляторной.

Некоторые владельцы Лада поколения 2 Калина сталкиваются с проблемами в работе передних задних или стеклоподъемников (ЭСП) уже в период автомобиля обкатки. Причин этой неисправности может несколько быть, все они описаны в этой Блок.

Ремонт кнопок и почему возникает неисправность

Приступаем к ремонту кнопок. Проблема в том, что их рабочие контакты со временем окислились и между ними возникло электрическое сопротивление.Так, при прозвонке кнопок тестером, обнаружено, что сопротивление возрастает порой до 2 кОм тогда как его не должно быть совсем.

Понятно, что в результате нажатия на такую кнопку, мозги авто, отвечающие за работу стеклоподъёмников «не понимают команды» они видят вместо коротко замкнутого контакта возникшее сопротивление и начинают вести себя как попало. Отсюда и невозможность адекватного управления стёклами.

Итак-за ремонт

Цель — Нужно почистить контакты кнопок, конечно можно залить кнопки каким нибудь чистящим, специальным средством, но не у всех оно есть. А покупать баллончик ради этого нет смысла, всё легко устраняется без этих затрат. Разве что выпаивать пришлось. Но мы ведь не ищем лёгких путей — Верно?

Кнопка разбирается очень просто,

Кнопка, вид с торца

Теперь аккуратно подцепляем чем то острым и разделяем две части кнопки.

Разбираем кнопку чем то острым

В чёрной части находится толкатель — Следите за тем что бы он не выпал и не потерялся. А на белой половинке как раз и есть нужные нам контакты.

Разобранная кнопка

Вот эти контакты выделенные жёлтым нас и интересуют. Их нужно зачистить, но сделать это нужно нежно, ничего продирать с грубостью или наждачкой не нужно.

Для этого я использовал туже медную оплётку, просунув её между нужными группами контактов, слегка прижав их, поёрзал оплёткой туда — сюда.

Чистим контакты медной оплёткой

После этого измерения показали, что работа кнопки полностью восстановилась, проделываем это с остальными — Времени ушло менее 10 мин. на все.

После чистки, кнопки нужно собрать и запаять на место. Собрать не правильно не получится так как на половинках корпуса кнопок есть ключи (отмечено жёлтым) так же и запаять, неправильно тоже не выйдет — шаг у их ножек разный, по другому не вставить в отверстия платы.

Скошенные углы являются ключами для правильной сборки

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Схема подключения стеклоподъемников ВАЗ 2114

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Лада Калина Седан › Бортжурнал › -= №17, 19 августа 2016 =- Ремонт кнопки стеклоподъемника

Подходи, водитель!Обсудим, дай-ка,что это за вещь такая кнопка?Что кнопка?Ерунда! Малость!А попробуй-каезжай, ежели сломалась.Без этой вещи,без кнопки той —ни взад, ни вперед.Становись и стой!

С самого момента покупки не работал правый пассажирский стеклоподъемник. Поднималось и опускалось стекло с пульта управления водительской двери, а с пассажирской кнопки ни-ни. А поскольку кондиционера в машине нет, то его роль доставалась мне – открой окно, закрой окно, а это не очень и удобно, напрягает.)

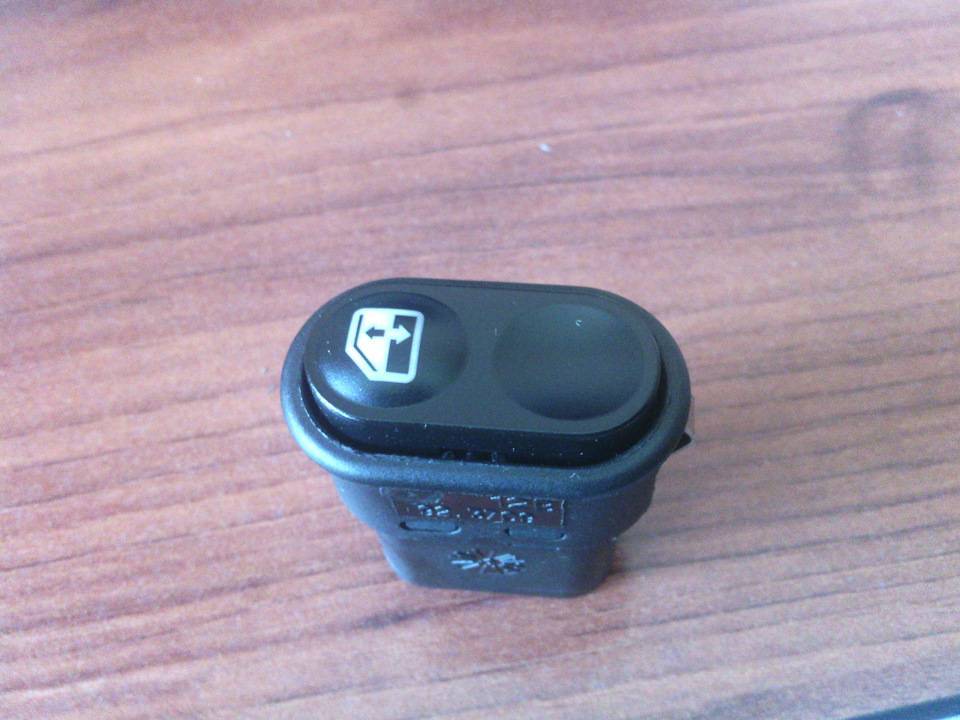

И вот, случилось мне заехать в автомагазин и приобрести новую кнопку, они у меня старого образца, овальные, такие как на восьмерки и девятки.

Отдал, 180 рублей и со спокойной душой поехал домой, ставить, делов то, снять ручку, выдернуть старую кнопку из колодки, посадить новую, а вот фиг! Старая кнопка оказалась без колодки для подключения! Вот так на ней все припаяно к штекеру:

Как, зачем? Да фиг с ним, проблему надо решать, а ехать в магазин ну очень не хочется, да и не факт, что провод с колодкой найду, возиться с паяльником не хотелось. Поскольку кнопка извлечена, решил мультиметром прозвонить контакты, и сильно удивился, когда узнал, что контакты исправны, контакт есть, а не работает ничего…

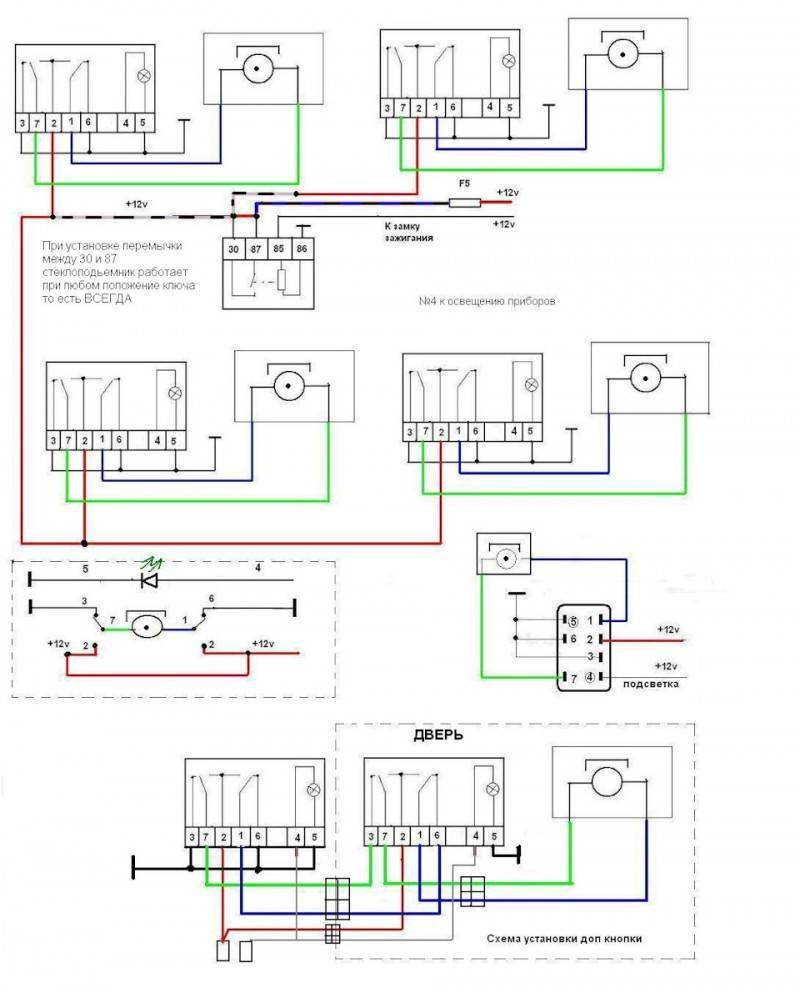

Нарыл в интернете схему подключения дополнительных кнопок, добрые люди, спасибо вам, для семиконтактного двухпозиционного переключателя, и попытался её скурить… Курить пришлось с хорошим приятелем, по аське, но разобрались, за что ему огромное спасибо, респект и уважуха.

Как оказалось, у кнопок, не смотря на их полную идентичность, различное подключение проводов к контактам, в зависимости от её назначения(водительская или пассажирская дверь), сделано это для возможности управления стеклоподъемником с двух мест.

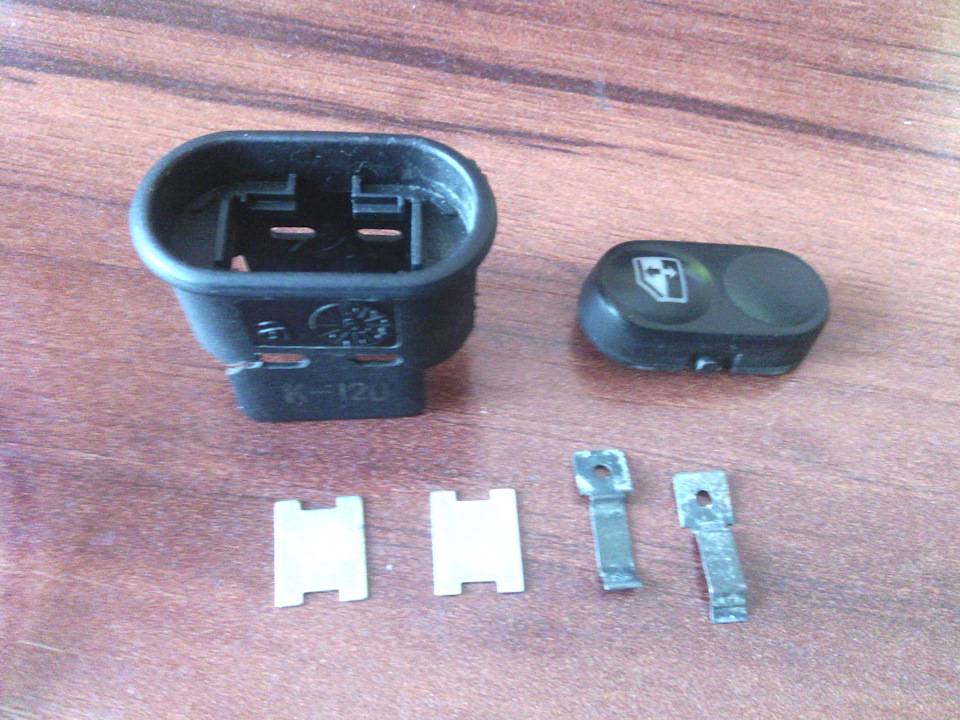

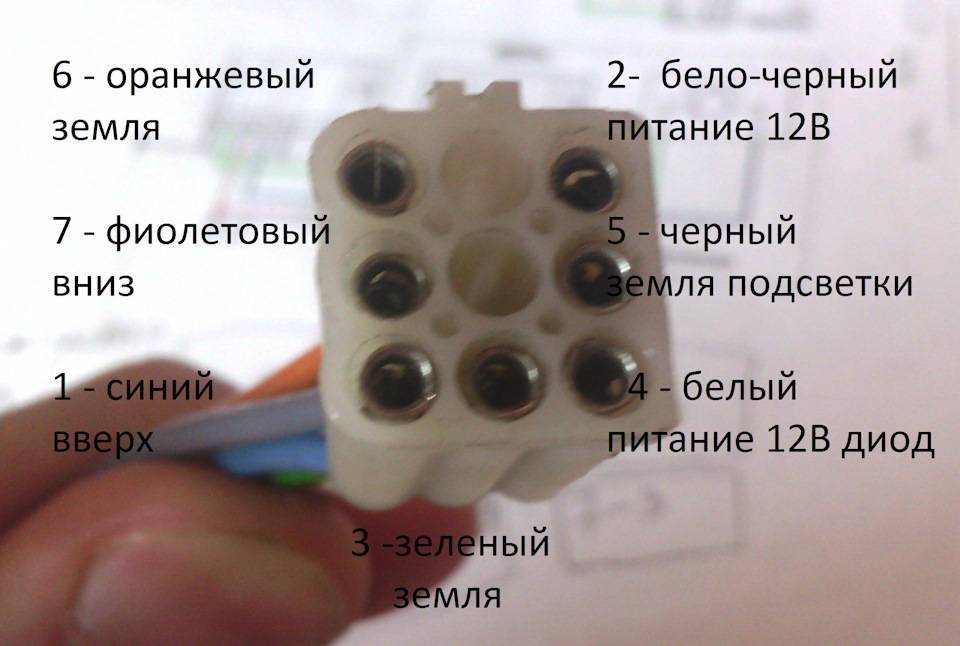

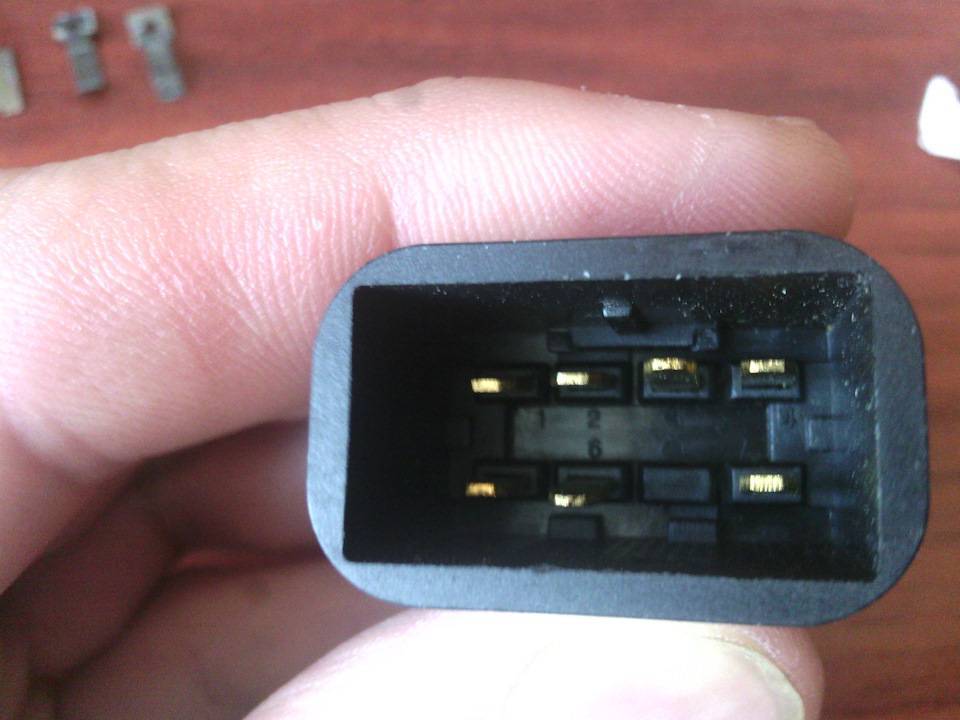

Сама кнопка состоит из четырех контактов:

Верхние – нормальнозамкнутые, служат для реализации дистанционного управления с водительского места.Нижние – нормальноразомкнутые, служат для прямого управления с конкретной кнопки.Также есть светодиодная подсветка с собственными выводами на массу и питание, она работает при включении фар или габаритов.Все это добро выводится на семь ног разъема для подключения колодки(в моем случае пайки).

Теперь разберем, как работает стеклоподъемник?(вк) – водительская кнопка(пк) – пассажирская кнопка

С водительского места:При нажатии кнопки «вверх» ток идет следующим образом: 2(вк) – 1(вк) – 6(пк) -1(пк) – двигатель – 7(пк) – 3(пк) -7(вк) -3(вк)

При нажатии кнопки «вниз» ток идет следующим образом: 2(вк) – 7(вк) – 3(пк) — 7(пк) – двигатель – 1(пк) – 6(пк) -1(вк) -6(вк)

Т.е. в любом случае используются все короткозамкнутые контакты и если отсюда работает, значит их можно не проверять вообще.А если ни откуда не работает – то проблема может быть и в водительской, и в пассажирской кнопке.

С пассажирского места:При нажатии кнопки «вверх» ток идет следующим образом:2(пк) – 1(пк) – двигатель – 7(пк) – 3(пк) -7(вк) -3(вк)При нажатии кнопки «вниз» ток идет следующим образом2(пк) – 7(пк) – двигатель – 1(пк) – 6(пк) -1(вк) -6(вк)

Мне показалось, что возможен обрыв второго контакта(питание подемника), но после подключения кнопки на место и проверки мультиметром версию отмёл, как несостоятельную. При замыкании контактов отверткой 2-7 и 2-1, хотя, чего я лукавлю, 2-7 отверткой не замкнуть))), стеклоподъемник ожил.Значит проблема с кнопкой!

Повторный осмотр и промер мультиметром показал сопротивление в 14 Ом на контакте 2-1 и 8 Ом на контакте 2-7, не должно быть так, пришлось разбирать контактные площадки и зачищать ластиком

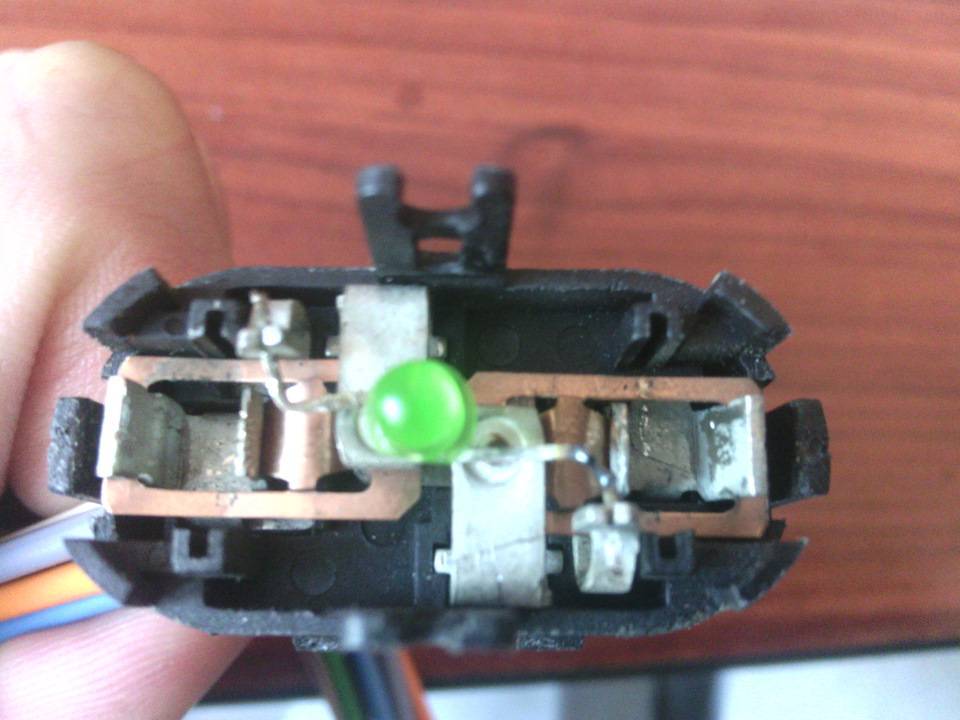

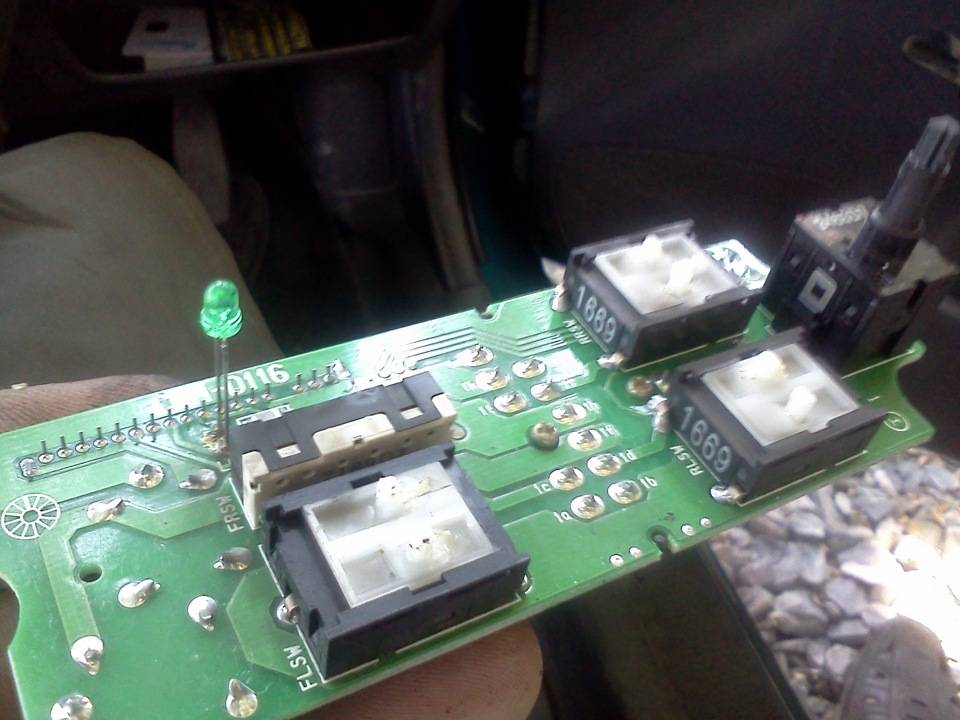

Производим сборку блока кнопок

Для начала, перед запаиванием всего на место, необходимо подготовить плату и фишку с контактами.Там нужно так же очистить ненужные окислы и освободить отверстия от остатков припоя для установки реле.

После запаивания всего на место, соединяем снова плату и ту часть которая будет фишкой для подключения проводов.Обратите внимание, что при заводской сборке плата просто туго насаживалась на контакты. Я решил их немного обпаять для лучшего контакта, так после демонтажа, вероятно плата уже не сядет так туго. Обпаянные контакты

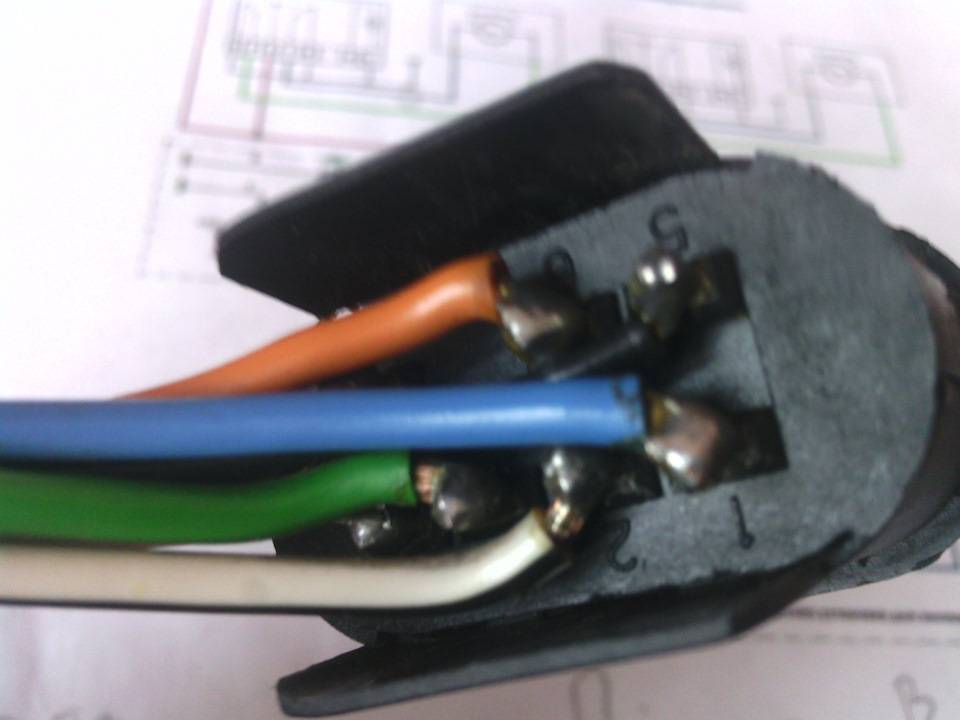

Обпаянные контакты

На этом всё! Думаю дальнейший процесс сборки описывать не к чему.Скажу только, что после этого несложного ремонта, стеклоподъёмники заработали как надо, чётко и без запинок.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.
  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

  • Х1-4.
  • Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

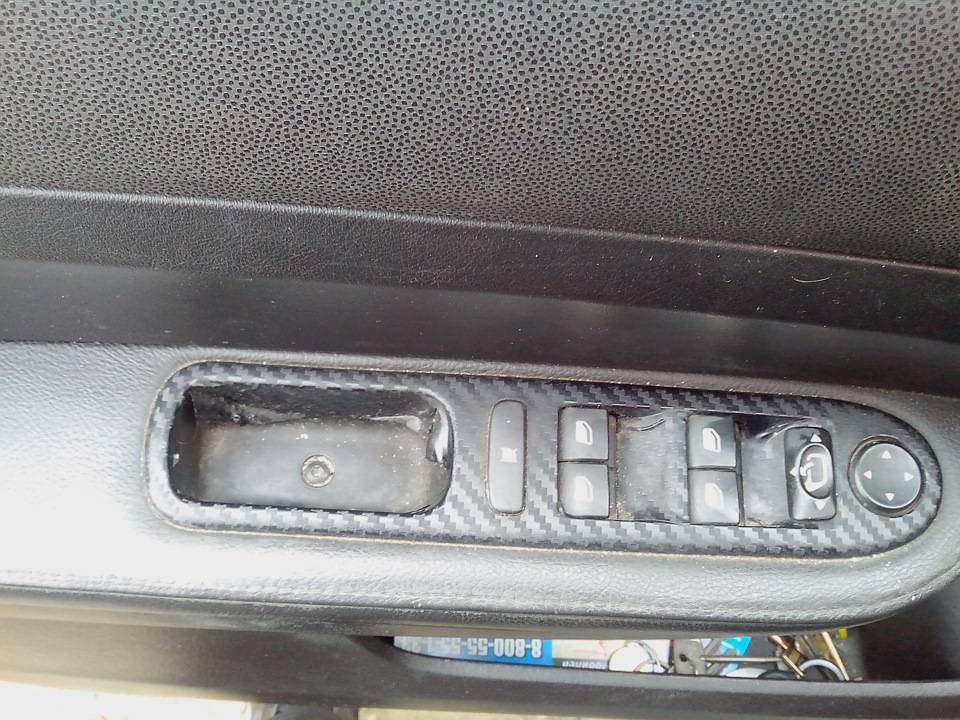

Панель управление находится на ручке салона

Стеклоподъемник на Приоре служит для поднятия или опускания стекол в салоне автомобиля. Устанавливаются механизм внутрь дверей машины либо в специальный подрамник, либо путем прикрепления к корпусу авто.

В конструкцию стеклоподъемника входят:

  • привод (объединенный блок электродвигателя, червячная, зубчатая передача);
  • механизм подъема стекол;
  • блок управления.

Неисправности стеклоподъёмников и пути их устранения

Конструкции ручных стеклоподъемников автомобилей ВАЗ страдают рядом «детских» болезней, причина которых – недоработки при проектировании и отсутствие требуемых промежуточных испытаний на стендах. Более того, самым негативным является тот факт, что ручные стеклоподъемники фактически не приспособлены для ремонта вручную. Даже если кажется, что исправить проблему очень просто (с помощью обычной отвертки и гаечного ключа), то на деле оказывается, что для восстановления работоспособности системы нужны условия мастерской. Можно выделить следующие «популярные» неисправности:

Скрип стеклоподъёмника

Данный «симптом» весьма просто перепутать с обычным режимом работы стеклоподъемника (потому что все мало-мальски сложные, составные узлы в автомобилях ВАЗ при работе обязательно издают звуки). Но разумнее взять за правило: если в работе стеклоподъемника появляются хоть какие-то шумы, это означает, что необходимо их смазать. Потому что если этого не сделать, то следующим событием станет, непосредственно, поломка механизма.

Также рекомендуется заменить уплотняющие резинки на стеклах. Во-первых, скрип могут издавать именно они, а во-вторых, они действительно, довольно быстро изнашиваются.

Стеклоподъёмник заклинило

Случается, что закрыть или открыть стеклоподъемник невозможно. Клин механизма – весьма распространенная ситуация. В этом случае для этого могут быть следующие причины:

  • либо это поломалось сварное соединение, которое крепит трос на планке стекла. (Тогда нужно открепить трос и заново приваривать оторвавшийся кронштейн);
  • либо сбилась корректная намотка троса на блок. (Тогда стоит попробовать аккуратно его размотать, однако, в случае неудачи нужно быть готовым, что придется заменять весь механизм);
  • переклинивание механизма подъемника может произойти из-за банального износа и поломки зубьев шестеренок. (В этом случае решение единственное – замена дефектных деталей).

Прочитайте, может пригодится: Если стеклоочистители не хотят работать

Падает стекло

Характерной только для автомобилей ВАЗ неисправностью стеклоподъемника является… падение стекла. Вниз, но не до конца. Причиной этого является ослабление натяжного троса, в результате чего происходит провисание стекла. Возможно, что нужно просто натянуть трос, а возможно, что это вылетел из крепления его конец. В последнем случае стеклоподъемник придется разобрать, чтобы восстановить целостность троса и намотать его заново.

Схема протяжки троса для 2104, 05, 07

Не работает стеклоподъемник — ремонт

Если на вашем автомобиле перестал работать стеклоподъемник, то на это может быть множество причин. Но, в целом, все проблемы можно объединить в две большие группы: сбои в электрике и механические дефекты механизма. В обоих случаях, все можно исправить своими руками. В рамках данной статьи, мы разберем основные проблемы из обоих групп.

Проблемы стеклоподъемников связанные с электрикой

Первое, что вам нужно сделать, это проверить целостность предохранителя, который отвечает за стеклоподъемники. Например, в «десятке», за это отвечает предохранитель с маркировкой F5. Если обнаружится, что он неисправен, то меняем его, если же он окажется целым, то нам следует произвести замер напряжения на клеммах электрического двигателя стеклоподъемников. Сделать это можно либо при помощи обычной двенадцати вольтовой лампочки, либо при помощи мультиметра

Если обнаружится, что напряжения нет, следует очень внимательно обследовать электрическую проводку системы стеклоподъемников, а также уделить внимание реле и блоку управления

Бывают случаи, когда после открытия кнопкой стекла, оно само тут же закрывается, или кнопка не функционирует, пока не повернете ключ зажигания, вам следует прочистить ее контакты, а также, в случае необходимости, произвести замену этого устройства управления.

Напомним, что в предыдущей статье мы рассматривали как сделать фаркоп своими руками.

Механические проблемы стеклоподъемников

Если вы обнаружите, что на электрический моторчик системы стеклоподъемников поступает электрический ток, но при этом стекла не движутся, значит, им что-то мешает, либо, что реже, неисправен электромотор.

Видео. Ремонт стеклоподъемника своими руками

По каким же причинам может не работать электромотор стеклоподъемников? Самой распространенной причиной, является залипание и западание щеток привода электродвигателя. Чтобы проверить данную проблему, вам следует провернуть ключ зажигания, нажать на кнопку стеклоподъемника и начать слегка постукивать по двери. Если стекла начнут двигаться, значит, проблема именно в этом. Чтобы ее исправить, вам необходимо демонтировать кожух с моторчика, а также демонтировать ротор электродвигателя системы. Теперь нужно при помощи наждачной бумаги мелкой фракции удалить нагар.

Если вы слышите при нажатии кнопки рычание, но стекло не двигается, то значит, механизм заело. В большинстве случаев это связано с тем, что сильно изношена пластиковая шестеренка, которая распложена в редукторе. Ее нужно заменить.

Если вы слышите при подъеме и опускании стекла очень громкий шум, то должен заменить подшипник, который расположен в редукторе электромотора системы стеклоподъемников.

В некоторых случаях, стеклоподъемники могут не работать даже после замены моторчика. Если в таком случае идет шум, то с высокой долей вероятности был перетерт тросик. Чаще всего это связано с тем, что произошла перетяжка стеклоподъемников.

Если стекло открылось, но закрываться не хочет, но при этом поддается поднятию руками, то проблема снова с тросиком, он либо порвался, либо просто выскочил из направляющих.

Иногда, при попытке закрыть стекло, оно просто дергается, но не двигается. Данная проблема связна с тем, что либо перекосилось стекло, либо в ролик или рельсу попал какой-то инородный предмет.

Иногда со стеклоподъемниками нет никаких особенных проблем, они просто плохо работают. В таких случаях, вам следует смазать все механические элементы и отрегулировать положение стекла. То же самое касается и случаев, когда движение стекла происходит очень медленно.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Устройство механической коробки передач и как она работает

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления.

Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис.

В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

  1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
  2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
  3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
  4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Меняем цвет кнопок стеклоподъемников Лада Гранта

Как вы понимаете по местам нахождения язычков

А вот на водительской (здесь по бокам нету, только два спереди и два сзади)

Снимается модуль аналогично, но либо двумя отвертками, либо чем-то широким (снимать второй раз ради фото не стал. Я вообще снимал снимая обшивку чтоб найти где эти язычки. )

Далее несем их домой. Держатся они 5ю мя защелками (по две сбоку и одна ) Я под каждую впихивал колпачок, а потом 5ю подевал отверткой и вытаскивал

Не потеряйте вот эти штучки:

Стоят с двух сторон от платы в прорезях

Видим следующее: Обведен сам диод

Выпаиваем его. Вот он на ленте рядышком:DDD

Далее берем нож и сдираем лак с дорожек, дабы увеличить площадь. Сдираем, лудим, и приваем диод с ленты. Уголком в сторону бОльшей части платы

Желым обозначен уголок на диоде. Проверяется подачей 12в на соответствующие клеммы. На плате «+» написан, но на всякий случай отметил и на фото.

Собирается просто: ставим основную часть, если выпали пластинки ставим их на место. берем в руки часть с кнопкой и держа ее за корпус так, чтобы не нажать на кнопку просто защелкиваем на место.

Заключение

В целом процедура поиска неисправности и ремонта блока управления электростеклоподъемниками — не особо трудная. Но если у вас нет знаний в области электрики и вы никогда ранее не сталкивались с подобными задачами, то есть смысл над тем, чтобы доверить процесс ремонта квалифицированному электрику.

Часто наши соотечественники допускают ошибку — если не работает одно из стекол, они сразу снимают блок и пытаются найти неисправность в его работе. На практике такие проблемы обычно связаны с повреждением проводки в гофре, установленной между боковой стойкой и дверью транспортного средства. Это место считается одним из самых уязвимых, поэтому при таких проблемах лучше всего сначала проверить проводку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
