Признаки неисправности ДМРВ

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

  • установка дополнительного сопротивления;
  • перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
  • корректировка прошивки блока управления двигателем;
  • промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

  • пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
  • использовать бытовые чистящие средства;
  • применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

  1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
  2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
  3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
  4. Высушить сенсор.
  5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
  6. Собрать датчик и установить на место.

При каких ситуациях нужна проверка контролирующего устройства

О том, что контроллер вышел из строя, свидетельствуют следующие признаки:

  • горит Check, появляются ошибки при самопроверке систем;
  • увеличилось потребление топлива;
  • автомобиль стал медленно набирать скорость;
  • проблемы с горячим пуском двигателя;
  • снижение мощности мотора.

Чаще всего поломка ДМРВ происходит после механического повреждения датчика или из-за халатности владельца ВАЗ-2110. В частности, нужно проверять состояние резинового уплотнителя. Если он будет изношен, то внутрь датчика будет попадать воздух с примесью посторонних частиц. В результате этого проволока загрязнится, и показания прибора исказятся. Для проверки этого устройства проще всего использовать мультиметр.

Как проверить ДМРВ на Ладе Калине

В системе электронного управления двигателем популярной российской малолитражки Лада Калина датчик, отвечающий за массовый расход всасываемого воздуха (датчик ДМРВ) является весьма важным компонентом. Он располагается поблизости к воздушному фильтру. Его предназначением выступает определение массовой доли подаваемого в камеры сгорания мотора воздушного потока.

Если наблюдается некорректная работа ДМРВ, то это создает предпосылки сбоев в функционале двигателя. Выявить неисправность позволит диагностика. При свершении факта поломки владельцу потребуется заменить указанный датчик.

Не секрет, что любой узел автомобиля Лада Калина нуждается в периодической ревизии своего состояния. Профилактика позволяет своевременно выявить неисправность и принять оперативные меры по ее устранению. Далее расскажем, как проверить ДМРВ.

Признаки выхода из строя датчика

Касаемо ДМРВ отметим, что для выявления некорректного функционирования или поломки владельцу следует ознакомиться с основными признаками выхода из строя.

К ним относятся такие моменты:

  • снижение уровня мощности, воспроизводимой мотором;
  • ухудшение динамических возможностей автомобиля;
  • двигатель в разогретом состоянии начал хуже заводиться;
  • повысился топливный расход;
  • приборную панель «озарила» светящаяся лампа «Check Engine».

При появлении одного из обозначенных симптомов первым делом рекомендуется склониться к проверке ДМРВ в машине Лада Калина.

Как проверяют датчик в Калине?

Как проверить ДМРВ? Выполнить диагностирование возможно в собственноручном режиме в условиях обычного гаража.

Здесь на помощь придут нижеуказанные способы.

  1. Отключаем датчик воздуха и запускаем мотор. ЭБУ в данном случае переходит на функционирование по аварийной программе. Приготовление топливовоздушной смеси осуществляется только в соответствии с положением заслонки в дроссельном узле. Начинаем движение и ощущаем изменение динамики в положительную сторону. Вердикт – замена датчика!
  2. Альтернативная версия прошивки бортового модуля управления двигателем. Возможно, прошивка ранее заменялась и владельцу Лада Калина неизвестно о том, что именно в ней «зашито» на случай активации аварийной программы работы мотора (с отключенным ДМРВ). В таком варианте под упор заслонки подкладываем пластину, обладающую толщиной 1 мм. Обороты, естественно, поднимутся. Снимаем в этот момент «фишку» с разъема на датчике. Если наблюдается остановка мотора, то виновата сама прошивка, вернее, шаги регулятора ХХ для аварийного режима.
  3. Измеряем напряжение на выводах подключенного ДМРВ. Мультиметр переводим в диапазон с пределом в 2 Вольта. Включаем зажигание и выполняем замер. Отсутствие неисправности будет подтверждено значением напряжения 1,01-1,02 В.
  4. Осматриваем визуальным методом. С помощью отвертки демонтируем хомут и гофрированный патрубок системы подачи воздуха в коллектор. Снимаем сам датчик и смотрим на его внешнее состояние. Исключено присутствие следов влаги и царапин. Если датчик воздуха покрыт пленкой масла, то подозреваем мотор на предмет износа его элементов или системы вентиляции картера.

Замена ДМРВ в модели Калина

Когда владелец Лада Калина почувствовал ухудшение характеристик мотора наряду с присутствием вышеуказанных признаков или неисправность ДМРВ выявлена в ходе тщательной диагностики, то с процедурой замены компонента медлить не рекомендуется. Если ремонтом пренебречь, то проблема начнет прогрессировать, вовлекая двигатель LADA Kalina в «потерю» своего полноценного функционала. Сам процесс замены весьма прост и не требует подробных комментариев. Рекомендуется соблюдать меры безопасности в части предварительного обесточивания бортовой сети путем отключения клемм от АКБ.

Клапан адсорбера Калина

Калина клиренс дорожный просвет

Объем бензобака Калина

Подведем итоги

Датчик ДМРВ в автомобиле LADA Kalina является достаточно «живучим» компонентом системы управления мотором. Датчик воздуха не требует каких-то дополнительных мероприятий касаемо своего обслуживания. Владельцу рекомендуется склоняться к регламентной периодической диагностике всех систем и не пренебрегать своевременностью замены воздушного фильтра, тем более теперь вы знаете, как проверить ДМРВ.

Если все-таки поломка датчика в авто LADA Kalina произошла, то оперативная его замена позволит предотвратить появление и развитие иных проблем с мотором.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый. Процедура очистки и замены описана ниже:

  1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
  2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
  3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
  4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

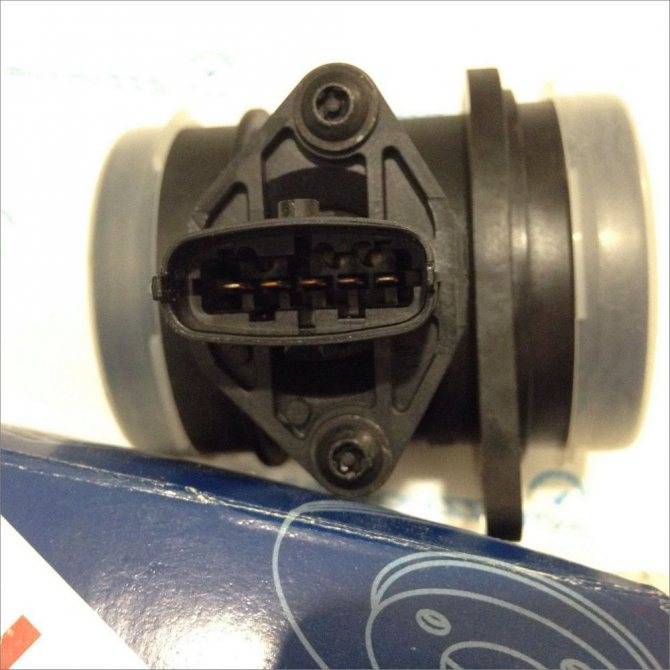

Как проверить датчик мультиметром

  • желтый – входящего сигнала;
  • серо-белый – электропитания;
  • зеленый с черным заземления;
  • черно-розовый, выходящий к основному реле.

Проводники расположены в том же порядке, что и в списке, если двигаться от лобового стекла. Вам необходимо подключить красный щуп (положительный) прибора к проводу входящего сигнала, а черный (отрицательный) к заземлению

После этого обратите внимание на показания прибора. Они могут быть:

  • до 1,02 – датчик абсолютно рабочий;
  • до 1,03 – ДМРВ функционирует, но возможно загрязнение;
  • до 1,04 – устройство работает на пределе;
  • до 1,05 – возможна поломка в ближайшем времени;
  • свыше 1,05 – контроллер вышел из строя.

Причины неисправности

Приведем несколько основных причин некорректной работы либо выхода из строя датчика массового расхода воздуха:

  • Перегорел или лопнул терморезистор, повреждено напыление на дорожках. Наиболее часто встречается такой дефект в датчиках типа HFM-5. Происходит это по причине естественного износа либо из-за резких перепадов напряжения в сети (например, при выходе из строя генератора). Проволочные модели обычно служат порядка 150 000 км пробега.
  • Отсутствует напряжение – может быть вызвано обрывом электропроводки или сигнальной цепи, при неподключенном датчике, окислении контактов.
  • Поломка в электронном блоке управления.

Также частой причиной поломки служит неправильное обслуживание. Расходомер относится к необслуживаемым узлам и заменяется при выходе из строя. Однако из-за его высокой стоимости, многие автолюбители стараются почистить его самостоятельно, например куском ветоши или ваткой. Делать так категорически запрещено. В этих целях используется сжатый воздух либо специальные средства (карбоклинер, очиститель ДМРВ и другие жидкости на спиртовой основе).

Косвенной причиной, которая приводит к выдаче некорректной информации датчиком относится подклинивание дроссельной заслонки из-за загрязнений. В таком случае датчик работает, но информация, поступающая с него на ЭБУ не соответствует действительности. То же самое происходит и при забитом воздушном фильтре.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

  • Кинематографический с аналоговыми и цифровыми сигналами.
  • Аналоговый (резьбовой) провод.
  • Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге)

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

Что произойдет, если ДМРВ неисправен

Контроллер ЭБУ перестанет получать или получит искаженные данные о массе воздуха, в результате топливно-воздушная смесь сформируется неверно. Как результат — потеря мощности и крутящего момента (на автомобилях ВАЗ эти параметры и так не слишком высокие), а также увеличение расхода топлива.

Признаки неисправности ДМРВ — отсутствие или неверное значение информационного сигнала с контакта № 5 разъема датчика. При поломке сенсоров сначала наблюдается завышение показателей (до 25%), затем полное прекращение выдачи информации. Это приводит к следующим симптомам:

  • на холодном ДВС обороты завышены минимум на треть;
  • при резком сбросе газа, обороты сначала держатся на прежнем уровне, затем медленно снижаются;
  • расход топлива существенно возрастает;
  • автомобиль может заглохнуть сразу после запуска;
  • не хватает разгонной динамики и тяги под нагрузкой.

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 VСостояние ДМРВ отличное, близкое к новому
1,02-1,03 VДатчик в хорошем состоянии
1,04-1,05 VПлатиновая нить изношена, нужно думать о замене датчика
Больше 1,05 VДатчик не работает, необходима срочная замена

датчик массового расхода воздуха

Сообщение DW-ASP » 26 апр 2012, 14:28

Сообщение andry59 » 01 май 2012, 18:50

Сообщение DW-ASP » 02 май 2012, 12:38

необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.

Датчик массового расхода воздуха для системы управления двигателем фирмы GM.

Датчик Bosch 0280218004 пришел на смену GM.

Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.

Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.

Главное отличие 004-го от 037-го внутри, последний справа.

Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусе.

Дополнительная маркировка на корпусе и измерительном элементе 116-го.

Измерительный элемент 116-го ДМРВ справа, 037-й – слева.

Но вот появилась новая система управления – Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили – делайте выводы!

ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским». Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко. Упростить выбор при покупке ДМРВ вам поможет таблица.

Каюсь, в наглую утянул с др форума.
