Восстановление работоспособности форсунок
Неработоспособную форсунку можно заменить на новую или качественно почистить. Ремонт форсунок неэффективен в силу их конструкционных особенностей.
Причиной некорректной работы форсунок может стать наличие примесей в топливе. Особо интенсивно происходит накопление отложений в форсунке при остановке двигателя.
При работе форсунка нагревается, а топливо не способно её охладить. В распылителе накапливаются тяжёлые фракции, уменьшая тем самым диаметр сечения его канала. Так, отложения размером в 5 микрон способны уменьшить пропускную способность на 25%. Снизится качество топливно-воздушной смеси со всеми вытекающими последствиями.
Отечественный бензин не всегда является качественным. Поэтому форсунки теряют работоспособность менее, чем через 100 тыс. км пробега.
Продление срока службы форсунок
Различий в процедурах очистки и промывки форсунок в 8- и 16-клапанных двигателях практически нет.
Существует несколько способов продлить срок эксплуатации распылителей:
- При небольшом пробеге возможно регулярное добавление в топливо различных присадок.
- Можно произвести чистку форсунок на СТО с помощью ультразвука через каждые 40 тыс. км пробега.
- Очистка сольвентом производится на специализированных СТО и является весьма дорогостоящей процедурой.
Самостоятельная очистка форсунок
Для очистки форсунок своими руками потребуется:
- Набор ключей и инструментов для демонтажа форсунок.

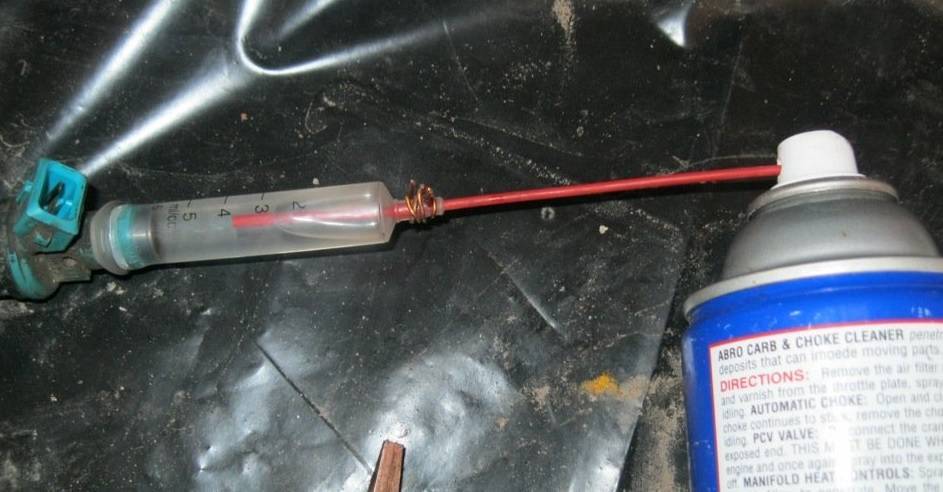

- Три баллончика со специальным средством очистки карбюраторов или инжекторов.
Форсунки можно очистить с помощью специальных средств
Металлический хомут обеспечивает герметичное соединение шлангов
Для очистки форсунок потребуется лампочка на 12В
Для временного замыкания электроцепи используется двухконтактная кнопка без фиксации

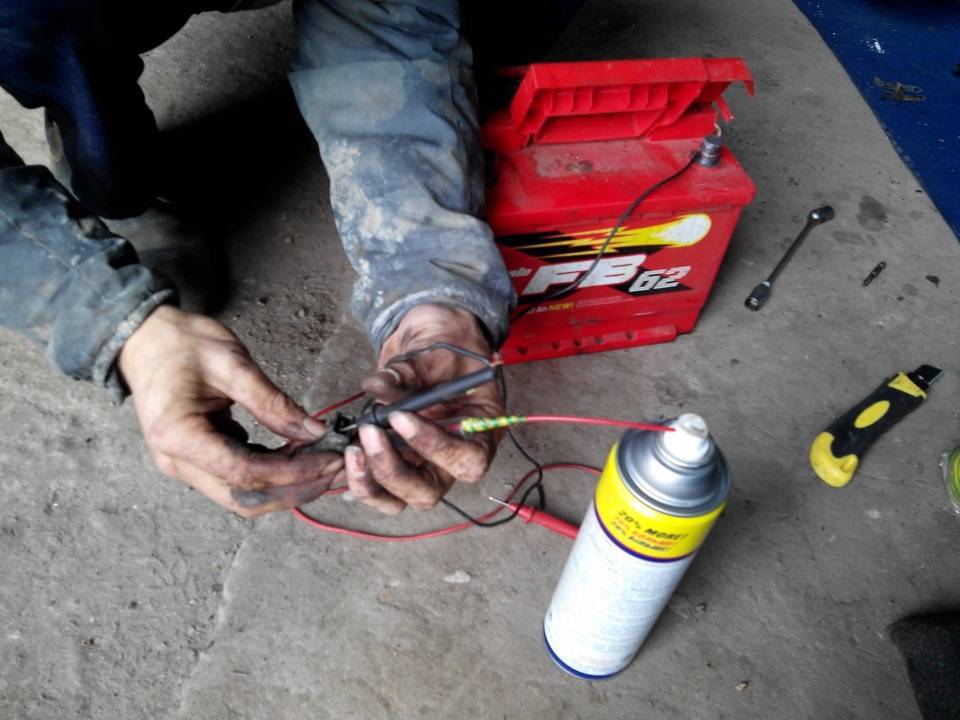

Для качественного электрического контакта используются специальные клеммы
Самостоятельная очистка форсунок производится в следующем порядке:
- Производится демонтаж форсунок.
- Форсунки тщательно осматриваются. При наличии следов утечки форсунки меняются.
- С корпуса и распылителя снимаются уплотнительные кольца.
Резиновые кольца подлежат обязательной замене
Видео: очистка форсунок своими руками
Специальные средства для очистки форсунок
Для очистки и промывки форсунок чаще всего используются следующие средства:
- LIQUI MOLY — универсальная жидкость, используется для любых автомобилей.
Lavr обладает хорошими чистящими свойствами и высокой ценой
Замена уплотнительных колец
Специалисты рекомендуют при установке форсунок смазывать уплотнительные кольца водоотталкивающей жидкостью WD-40 или обычным моторным маслом.
Средство WD-40 используется для смазки уплотнительных колец
Перед установкой новых форсунок следует проверить состояние уплотнительных резиновых колец и при необходимости заменить их на новые.
Замену уплотнительных колец следует проводить крайне аккуратно
Замене подлежат прокладки, которые установлены со стороны топливной рампы и распылителя. Для их снятия можно использовать отвёртку. Установку новых уплотнительных колец следует производить аккуратно, без использования каких-либо инструментов. Перед этим их следует обработать моторным маслом.
По окончании работ необходимо проверить все соединения на герметичность, провернув стартером несколько раз коленчатый вал.
Таким образом, диагностика, промывка и замена форсунок на инжекторных моделях ВАЗ 2114–15 не представляет большой сложности. Для этого достаточно минимального набора инструментов и тщательного следования рекомендациям профессионалов.
Форсунки — это незаменимый атрибут любой топливной системы автомобиля, основанной на инжекторном типе двигателей. Форсунки выполняют роль распылителей бензина и определяют необходимое количество топлива для подачи в камеру сгорания. Однако в процессе эксплуатации наблюдается постепенная выработка форсунок. Чтобы оптимизировать работу всей системы и увеличить мощность мотора, рекомендуется периодически прочищать и промывать форсунки.
Чистка Инжектора Ваз 2114 Своими Руками
Как почистить форсунки на ВАЗ 2114 своими руками
Автомобиль ВАЗ 2114 оснащен инжектором, а также знаком «Check engine», который и выдает неполадки в работе двигателя автомобиля.
При загорании данного значка, в целях безопасности и сохранения работы двигателя, необходимо срочно продиагностировать причину возникновения ошибки и вовремя устранить неисправность.
Но если помимо горящего значка «Check engine» есть и другие симптомы, то нужно исключить такую проблему, как забитые форсунки.
Форсунки ВАЗ 2114
Основные признаки
Итак, признаки забитых форсунок инжектора:
- пропуски зажигания на холостом ходу,
- двигатель работает нестабильно,
- увеличился резко расход топлива,
- замедленный разгон автомобиля при полном нажатии педали газа.
Почему важно определить данную неисправность? Форсунка подает топливо в систему и является ее главным элементом, следовательно, срок продления ее службы имеет большое значение на работу всего двигателя. Огромное влияние на сохранность форсунок оказывает качество топлива
Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять
Огромное влияние на сохранность форсунок оказывает качество топлива. Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять.
Если принято решение менять, то сразу возникает вопрос: «А какова стоимость форсунок на ваз 2114»? Если покупать «родные» ВАЗовские , то их стоимость в 2014 году начиналась от 500 руб. за одну штуку. Многие водители считают, что лучше приобретать импортные.
Форсунки, произведенные за границей, превышают стоимость отечественных в разы, но и срок их эксплуатации возрастает.
Продлеваем срок жизни форсунок инжектора
Как же продлить срок службы форсунок? На начальном этапе при небольшом пробеге выручить могут различные специальные присадки, которые добавляют в бензобак с топливом. Их можно купить в специализированных магазинах, на автомобильных рынках и развалах.
Стоимость присадок невелика. Такой способ хорош, если вы его проделываете регулярно, и он сможет продлить срок службы форсунок, но полностью их не очистит.
Некоторые автолюбители, наоборот, против применения химии, считая, что присадки еще больше засоряют инжектор.
Доступный и очень простой способ прочистки инжектора своими руками без …
Как проверить подачу питания на форсунки
Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.
- для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
- другие концы проводов крепятся к контактам форсунки;
- затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
- если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;
Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.
- Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
- Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
- Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
- После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
- Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.
Комплексная диагностика работы форсунок на рампе
Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.
- Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
- Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
- Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
- Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
- Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.
Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.
Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.
Проверка форсунок на работоспособность на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать! Хотите узнать как проверить работает топливная форсунка или же нет? Если хотите то в таком случае при помощи вот этой статьи, вы сможете узнать для себя как правильно нужно проверять топливную форсунку на работоспособность. Проверка форсунки будет производится на инжекторных автомобилях «Самарского» семейства.
- Проверка форсунок на работоспособность
- Проверка подачи питания на форсунки
- Проверка сопротивления обмоток форсунки
- Дополнительные видео материалы
Когда нужно проверять форсунки на работоспособность? Они подлежат проверки, если:
- Вы начали замечать то что из выхлопной трубы вашего автомобиля, стали выходить более токсичные вещества.
- Еще при неисправностях форсунок работа двигателя на холостом ходу нарушается, то есть он может начать неустойчиво работать, холостые обороты могут так же плавать и ко всему этому обороты двигателя могут увеличиться при его работе на всё том же холостом ходу.
- А так же из-за неисправных форсунок, машина будет хуже ехать.
- К этой проблеме может так же добавиться, плохое запускание двигателя и повышенный расход топлива.
Проверка всех форсунок на работоспособность:
Примечание! Работу по проверки форсунок, легче будет выполнить с помощником но можно и одному!
1) Сперва для их проверки, вам придется снять топливную рампу с установленными на ней форсунками, с автомобиля. (Как правильно снять рампу, см. в статье: «Замена топливной рампы»)
2) Когда рампа будет снята и выведена из неудобного положения, подсоедините между собой колодку проводов и жгут рампы.
Примечание! После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась!
3) Далее опять же подсоедините между собой обе топливных трубки и после чего заверните при помощи гаечного ключа штуцеры которые их крепят.
4) Теперь подставьте под каждую форсунку по четыре мерных стакана или же если у вас таких нет, то в таком случае подставьте под них любую емкость на которой будет присутствовать мерная шакала.
Примечание! В то время пока вы будете держать на руках топливную рампу с подставленными под ней мерными стаканами, второй человек в это время пусть провернет двигатель стартером!
5) После того как ваш помощник провернет двигатель стартером, вы в это время следите за тем что бы все форсунки хорошо работали. А так же еще смотрите за тем, что бы из распылительной части форсунки топливо шло ровно без отклонений и в четыре струи, Как показано на рисунке ниже:
Примечание! После того как мерные стакана до необходимого вам уровня наполняться, попросите помощника выключить зажигание, а вы в это время просмотрите все мерные стаканы и убедитесь то что количества топлива в них совпадает. При несовпадении количества топлива, это будет говорить о том что какая то из всех четырех форсунок неисправна и она требует замены. (Как заменить форсунку, вы сможете прочесть в статье: «Замена топливных форсунок»). Еще в некоторых случаях форсунку можно будет просто прочистить и работа двигателя так же придет в норму! (Как прочистить от грязи топливную форсунку, см. в статье: «Чистка форсунок»)
6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.
Примечание! При выключенном зажигании, из распылительной части форсунок не должно быть заметно различных подтеков топлива, потому что это говорит о том что топливная форсунка не герметична и она требует замены!
Проверка подачи питания на форсунки:
Проверку нужно производить в том случае, если какая либо форсунка после включения зажигания вообще не работает.
1) Сперва от нужной для вас форсунки отсоедините колодку проводов.
2) После отсоединения колодки, к аккумуляторной батареи подсоедините два кончика проводов а другим кончиком этих проводов коснитесь контактов форсунки, и после чего включите зажигание.
Примечание! В том случае если форсунка начнет распылять топливо, то значит у вас присутствует неисправность в электрической цепи этой форсунки!
Проверка сопротивления обмоток форсунки:
1) Для этого сперва скиньте клему «-» с аккумулятора, и после чего отсоедините от самой форсунки колодку с проводами.
2) Далее к электрическому разъему топливной форсунки, подсоедините контакты «омметра» и проверьте какое сопротивление он показывает.
Примечание! Что бы топливная форсунка работала правильно, то в таком случае «омметр» должен показывать сопротивление в 11–15 Ом. Если сопротивление будет выше или же ниже, тогда замените форсунку!
Дополнительные видео материалы: Чуть ниже мы специально для вас подготовили небольшой видео-ролик.
Как Проверить Форсунки Ваз 2115
Как отремонтировать и заменить форсунки на автомобили ВАЗ 2114
Форсунки являются обязательным атрибутом любой топливной системы автомобиля на базе двигателей инжекторного типа. Форсунки играют роль газораспылителей и определяют необходимое количество топлива, которое подается в камеру сгорания. Но в процессе использования происходит постепенное развитие насадок. Для повышения производительности всей системы и увеличения мощности двигателя рекомендуется время от времени чистить и промывать сопла.
Какие форсунки монтируются на автомобили ВАЗ 2114/2115
Фактически, все типы форсунок, которыми оснащен ВАЗ 2114/2115 на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска на автомобиль были установлены форсунки производства Bosch и Siemens разных марок.
Модель 0280 158 022. Продукт совместим только с 1,6-литровым 1,6-литровым двигателем. Сопло выполнено в черном цвете и рассчитано на рациональное давление 3,8 атмосферы.
Модель 0280 158 017. Форсунка с такой маркировкой установлена на 8-клапанных 1,6-литровых двигателях. Корпус тоже черный.
Модификация 0280 158 996 считается устаревшей, поскольку такие маркировочные сопла были установлены на автомобилях до тех пор, пока модель не была рассчитана на 8-клапанные блоки.
ВАЗ 2114/2115 инжекторные двигатели стандартная комплектация
ВАЗ20734 выполнен в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, но модификация работает в паре с 8-клапанным двигателем.
ВАЗ20735 предназначен для 16-клапанного двигателя. По своим характеристикам он на самом деле ничем не отличается от предыдущей модели. Сопло помечено синим цветом.
В зависимости от маркировки это может применяться к различным типам двигателей.
Замена форсунки
Сложность выявления проблем с инжекторами заключается в том, что топливная система достаточно разветвлена, и вам необходимо диагностировать производительность всех ее частей. Например, неисправность, такая как снижение мощности двигателя, может иметь две предпосылки — неисправность форсунки или истощение ресурса насоса.
Забитые форсунки могут привести к резким толчкам двигателя во время движения или неустойчивому холостому ходу. Кроме того, увеличение расхода топлива можно считать признаком отказа форсунки.
Вы можете проверить производительность каждого сопла, даже не удаляя их. Запуск двигателя и снятие проводов по очереди с разъема каждого сопла довольно просты. Если двигатель начинает сдавливать или заглохать сразу после снятия, сопло в порядке. В этом случае, если устойчивость двигателя не меняется при удалении провода, то форсунка нуждается в тщательной очистке или даже замене.
Как убрать
Процедура разборки и монтажа форсунок не особенно сложна, но занимает много времени. Необходимо заранее подготовить набор инструментов:
2 гаечных ключа на 17;
отвертка с плоским лезвием;
Признаки засорения форсунок
Существует несколько симптомов, которые явно говорят о том, что форсунки забились и нужно их чистить:
- Пропуск зажигания при работе двигателя в режиме холостого хода.
- Нестабильная работа мотора.
- Разгон машины происходит медленнее, нежели обычно. Динамика не улучшается даже при полном нажатии на педаль акселератора.
Как вы понимаете, форсунки – это именно те элементы, которые подают в коллектор топливную смесь под определенным давлением. И от их работы напрямую зависит то, как будет функционировать двигатель и все остальные его системы. Менять форсунки не стоит, если, конечно, не сгорели их обмотки. Как правило, помогает в большинстве случаев простая чистка.
Форсунки, используемые на автомобилях ВАЗ 2114–15
На 8- и 16-клапанные двигатели автомобилей ВАЗ 2114–15 можно использовать различные взаимозаменяемые виды форсунок. К ним относят:
- форсунки производства Bosch (три вида);
- форсунки производства Siemens (три вида).
Форсунки Bosch
Тип используемой форсунки зависит от количества клапанов и объёма двигателя:

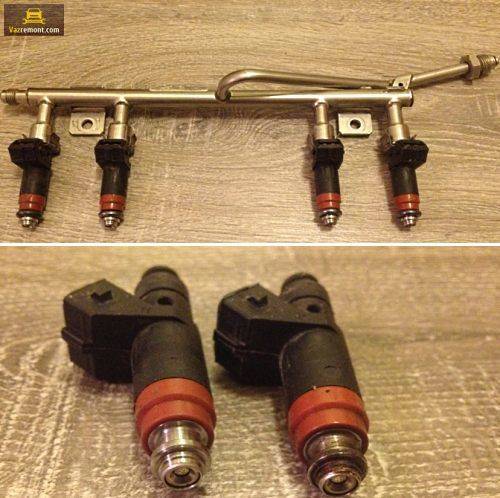

Форсунка 0280158022 имеет чёрный цвет, обладает производительностью 1,9644 мг/сек и эксплуатируется при давлении в 3,8 атм. Используется на 16-клапанных двигателях объёмом 1600 см3 и управляется контроллером версии «Январь 7,2».
На корпусе форсунки для её идентификации имеется маркировка
Форсунка 0280158017 имеет чёрный цвет, обладает тонким факелом, производительностью 1,922 мг/сек и работает при давлении 3,8 атм. Может использоваться на 8-клапанных двигателях объёмом 1600 см3. Работает с контроллером «Январь 7,2».
Форсунка предназначена для использования на отечественных автомобилях ВАЗ 2114–15
Форсунка 0280158996, взаимозаменяемая с 0280150110. Первая использовалась до 2006 г. Применяются на 8-клапанных двигателях объёмом 1600 см3. Имеют различную производительность (первая — 1,653 мг/сек, вторая — 1,7 мг/сек), что никак не сказывается на эксплуатации двигателя. Форсунка 0280150110 может иметь утолщённое уплотнительное кольцо и удлинённое сопло. Обе форсунки работают под управлением контроллера «Январь 5.1».
Устройство впрыска представляет собой современное и эффективное изделие
При покупке форсунок необходимо знать версию установленного контроллера управления («Январь 5,1» или «Январь 7,2»). Это необходимо для определения производительности инжекторов.
Форсунки Siemens Deka
На один и тот же двигатель могут быть установлены разные модели форсунок Siemens. Принципиальным является лишь количество клапанов. На 8-клапанный двигатель устанавливаются однофакельные форсунки, на 16-клапанный — двухфакельные. Во втором случае топливо может распыляться отдельно на имеющиеся впускные клапаны.
Двухфакельные форсунки имеют маркировку VAZ20734 (оранжевого цвета) или 20735 (синего цвета).
Восьмиклапанные двигатели могут оснащаться форсунками 6393 с толстым факелом. Они имеют производительность 1,662 мг/сек при рабочем давлении 3 атм.
Ремонт
Прежде чем снимать форсунки с демонтированной рейки, целесообразно проверить их работоспособность. Для проверки понадобятся:
Проверка работоспособности
Установите рейку над мерными ёмкостями
Форма облака у всех форсунок должна быть примерно одинакова
Владимир Берестенёв
bvy.su
Таблица: неполадки в работе форсунок
| Неисправность | Способ устранения |
| пониженная производительность | промывка, замена при неудачной промывке |
| подтекание | промывка, замена при неудачной промывке |
| повышенная производительность | замена |
| зависание клапана | замена |
| нестабильное зависание клапана | промывка, замена при неудачной промывке |
| завышенное или заниженное сопротивление обмотки | замена |
В перечисленных случаях промывка не панацея. Использовать этот способ следует, учитывая пробег и качество обслуживания во время эксплуатации.
В процессе работы сопла форсунок неизбежно закоксовываются, забиваются смолистыми отложениями. Картину усугубляет низкокачественное топливо, вместе с которым в неё могут попасть дополнительные загрязнители.
Какое-то время распылители топлива продолжают работать без видимых изменений, но рано или поздно загрязнители накапливаются, изменяя форму факела и снижая производительность.
Продолжительность жизни форсунок ограничена даже при использовании самого чистого топлива. Изготовители рекомендуют менять их через каждые 100–120 тыс. км пробега. Ввиду того что автомобилисты пользуются неидеальным бензином, а тем, которое можно купить на заправках, деталь приходится менять уже через 80–100 тыс. км.
Среди автомобилистов бытует мнение, будто «не надо лезть, если всё нормально работает». Это мнение оправдано, но лишь в том случае, когда владелец готов менять распылители на новые примерно каждые 50 тыс. км пробега.
Дело в том, что избавляясь от незначительных отложений по мере их накопления, владелец продлевает жизнь расходника, так как загрязнители не успевают нанести невосполнимый урон.
Засорение форсунок начинает мешать нормальной эксплуатации уже после 30–50 тыс. км. Вначале негативные процессы проявляются лишь в повышенном расходе топлива. Владельцы не всегда связывают возросший «аппетит» двигателя с форсунками, так как причин у этого явления очень много.
В интервале 50–80 тыс. км пробега загрязнения, накопившись, способны вызвать перебои в работе двигателя, чего не заметить уже невозможно. Становится понятно, что «надо лезть в форсунки», но их чистка на этом этапе может оказаться бесполезной. При длительной работе засорённой детали нередко увеличивается диаметр сопла. Промывка удалит загрязнители, но первоначальные параметры уже не восстановить.
READ Как установить запорную арматуру в сливном бачке
Чтобы продлить срок безотказной эксплуатации и отдалить замену, следует регулярно примерно через 3–5 тыс. км пробега, заливать в бак чистящую жидкость для форсунок либо использовать её иным способом, рекомендованным производителем.
Мнения автомобилистов об эффективности и безопасности инжекторной химии противоречивы. Многие опасаются, что промывка без снятия с двигателя засоряет цилиндры.
Действительно, если владелец автомобиля «не лез в форсунки» длительное время, без снятия рейки не обойтись. Химия в баке вместо пользы способна нанести вред. Если же использовать очистители регулярно, не дожидаясь проявления характерных неисправностей, двигателю от химии никакого вреда не будет.
Хотя инжекторная химия благотворно влияет на незначительно загрязнённые форсунки, её использование не гарантирует, что распылители безбедно «проживут» весь «отпущенный» им производителем срок. Неудачно залить в бак «левый» бензин можно почти на любой заправке.
Чтобы свести к минимуму накопление отложений, изготовители рекомендуют проводить дополнительную профилактическую промывку специальными средствами каждые 30 тыс. км пробега.
Как снять топливную рампу форсунок ВАЗ 2114, 2115 — пошаговая инструкция
1. Для начала необходимо сбросить давление в топливной системе, для этого необходимо отключить бензонасос. Чтобы быстро отключить топливный насос достаточно достать из гнезда в блоке предохранителей тот предохранитель, который отвечает за это устройство. Дальше необходимо завести мотор и дать ему поработать до тех пор, пока он не заглохнет. Если вы не хотите лезть к предохранителям, тогда можете попробовать обесточить бензонасос другим способом, например, отключив колодку питания топливного насоса.
2. Далее выключите зажигание.
3. Отсоедините «минусовую» клемму АКБ.
4. Отключите воздушный шланг ресивера, а также вакуумный шланг от регулятора давления.
5. Используя ключ на «17» (у некоторых на «22»), открутите штуцеры и отведите трубки в сторону.
6. После отключите провода питания топливной рампы.
7. Далее снимаем прижимную планку крепления топливных трубок.
8. Возьмите шестигранник на «5» и открутите с его помощью два болта крепления топливной рампы.
9. Извлеките форсунки из гнезд, немного потянув при этом рампу по оси.
10. Теперь можно достать топливную рампу из автомобиля. Будьте предельно аккуратны и внимательны, чтобы не повредить контакты соединителей форсунок и распылителей. Следите за тем, чтобы в каналы или топливопровод ничего не попало, например, грязь или пыль.
11. Откручивая накидную гайку, придерживайте штуцер при помощи второго ключа.
12. Очистка рампы от грязи должна выполняться исключительно при помощи специальной жидкости для очистки топливных элементов (ABRO, WD-40).
На этом процедура снятия закончена, осталось выполнить ремонтные работы, заменить неисправные детали и собрать все в обратном порядке
Спасибо за внимание, до новых встреч на ВАЗ Ремонт!
- Первым делом сбрасываем давление топлива в топливопроводе.
- Затем нужно снять ресивер.
При помощи ключа на 17 откручиваем штуцер трубки подвода топлива к рампе. Также откручиваем трубку сливного топливопровода от шланга.
- Затем отводим наконечники шлангов от трубок и снимаем с них уплотнительные кольца. Поврежденные кольца нужно заменить.
- Снимаем шланг с патрубка регулятора давления топлива.
- Отсоединяем колодки жгута проводов от форсунок.
- При помощи шестигранного ключа на 5 откручиваем 2 болта крепления топливной рампы к впускному трубопроводу.
- Снимаем топливную рампу в сборе с форсунками. В топливной рампе могут быть остатки топлива.
Разбираем топливную рампу:
- При помощи отвертки смещаем фиксатор форсунки вдоль топливной рампы.
- Снимаем форсунку.
- Таким же образом снимаем оставшиеся три форсунки.
- Проверяем уплотнительные кольца в местах соединения форсунок с топливной рампой. Поврежденные кольца нужно поменять.
- Снимаем с топливной рампы фиксаторы форсунок.
- Снимаем регулятор давления топлива.
- При помощи ключа на 24 откручиваем гайку трубки подводящего топливопровода и достаем конец трубки и топливной рампы. Проверяем уплотнительные кольца.
- Если нужно, то колпачком от ниппеля колеса откручиваем золотник диагностического штуцера.
- Собираем и устанавливаем топливную рампу на место в обратном порядке. Перед установкой смажьте все уплотнительные кольца тонким слоем масла.
Для снятия и установки топливной рампы двигателя К7М выполните следующие операции.
Вам потребуются: ключ ТОRХ ТЗО, отвертка с плоским лезвием, бокорезы.
1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус аккумуляторной батареи. 3. Снимите корпус воздушного фильтра 4. Сожмите фиксаторы и отсоедините от форсунок колодки жгута проводов.
5. Отведите жгут проводов в сторону.
6. Выверните два болта крепления топливной рампы
7. Снимите рампу, вынув форсунки из отверстий во впускной трубе и не отсоединяя от рампы трубопровод.
Если при снятии рампы какая-либо форсунка осталась во впускной трубе, обязательно замените фиксатор этой форсунки. 8. Для отсоединения топливопровода перекусите пластмассовый страховочный хомут.
9. Сожмите фиксирующее кольцо и отсоедините трубопровод от топливной рампы.
В случае необходимости отожмите фиксаторы отверткой.
Заменяйте резиновые уплотнительные кольца трубопровода новыми при каждой разборке соединения.
10. Снимите топливную рампу в сборе с форсунками.
11. Установите топливную рампу в порядке, обратном снятию. 12. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.
