Где находится реле бензонасоса Нива Шевроле: фото и видео

Проверяем реле бензонасоса Нива Шевроле

Иногда предохранитель лежит неплотно на своем посадочном месте, хотя он цел и исправен, но работать в таком случае не будет. Проверьте, плотно ли он лежит, если нужно, прижмите «ноги» предохранителя, только аккуратно, так будет надежней и эффективней. После чего переходим к реле. Если слышно щелкание реле во время запуска двигателя — значит оно исправно, с большей долей вероятности. В противном случае необходимо механизм проверять и менять.

Подойдет реле на 12 В и 30 А — артикул 752.3777-121. Но, прежде чем менять релюшку, проверьте проводку. Может где обрыв произошел или контакт окислился? Под задним сиденьем есть небольшой люк с правой стороны, открываем его, снимаем разъем, проверяем мультиметров напряжение — должно быть 12 В. Если показания сильно разнятся, ищем место, где произошел обрыв цепи. Вот так плавно и равномерно находим проблемное место, а дальше устраняем поломку. Удачи.

Достаточно распространенный вариант:”На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!”.Первая мысль — “сломался бензонасос”.Стартер крутиться бодро, но не схватывает ни сколечко.

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле.Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого “мозги” бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить “мозги”). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти.1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой.После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе).Если давление есть — с бензонасосом все в порядке. Причина не в нем.

Если давления нет, то беда наверняка с бензонасосом.

2) Проверяем предохранитель бензонасосаОн находится под бардачком. В ногах переднего пассажира.Сдвигаем в крайнее заднее положение сидение и ползем туда:

3) Проверяем реле бензонасосаКосвенно на неисправный предохранитель может указывать отсутствие характерного “щелчка”. Если “щелкает” — то с ним все в порядке.Находится он там же где и предохранитель.

4) под задним правым сидением есть лючок. Открываем.

5) Снимаем бензонасос.Желательно чтобы бензина было меньше 1/3 бака.Рекомендую привязать шланги и электропровод, чтоб после отсоединения от бензонасоса они не ускочили в нишу.Откручиваем 12 гаек М10.Достаем бензонасос.

6) Диагностика бензонасоса.Просушить бензонасос. Подать 12 В в домашних лабораторных условиях.Проверить все клеммы. Иногда заметно подгорает:

Мой проходил 8 лет. Старые уставшие насосы если еще и работают, то давление не могут нужное создать (ошибка на БК — “бедная смесь”).

Все модели бензонасосов взаимозаменяемы. Раньше были с коротким стаканом. Теперь с глубоким. Берите последнюю версию насоса. Только чтоб фишка подключения электрического жгута подходила (но пока они все одинаковые).Старый бензонасос 21236-1139009

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Что собой представляет бензонасос Шнивы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании. Реле и предохранитель расположены в одном блоке, который находится в салоне автомобиля под бардачком.

Чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня топлива предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.

Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.

Неисправности и их причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

Такие симптомы могут появиться и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

Снятие и замена бензонасоса на Нива Шевроле

Если неисправность все-таки в самом насосе, то необходима его замена, которая проходит в несколько этапов:

Источник

Видео-инструкция по замене:

Достаточно распространенный вариант: «На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!». Первая мысль — «сломался бензонасос». Стартер крутиться бодро, но не схватывает ни сколечко.

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле. Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить «мозги»). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти. 1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой. После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе). Если давление есть — с бензонасосом все в порядке. Причина не в нем.

Где находится реле бензонасоса Нива Шевроле

Причина не в. Если давления нет, то беда наверняка с бензонасосом. В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается. Рекомендуется аккуратно повернуть “ноги” предохранителя.

На каждой модели автомобиля используются различные виды предохранителей, но на Шевроле Нива установлены такие виды, как показано на фото. Контактная нить Конструкция его очень проста, состоит лишь из двух алюминиевых контактов и специальной пластиковой оболочки, которая не загорается и не дымит при плавлении.

Если действует высокая температура на пластик предохранителя, то он попросту расплавляется. Внутри него расположена камера, а в ней соединительная контактная нить, которая и выполняет ту самую защитную функцию.

Контактная нить изготовлена из алюминия, а толщина ее зависит от тока, на который рассчитан предохранитель. Итак, контакты замыкают плюсовую цепь питания бензонасоса, а когда в цепи образуется скачок или повышение тока свыше 15А, то контактная нить расплавляется. В этот момент электрическая цепь питания разрывается и где стоит реле топливного насоса шевроле нива тем самым устройство от перегрузки по току, что приведет к выходу его из строя. Причиной этого выступает длительная тепловая перегрузка во время работы устройства.

Действующая нагрузка на контакты слишком низкая для обрыва нити.

Зачастую явление обнаруживается уже на стадии полной расплавки. Главное, правильно определить ток предохранителя, который должен устанавливаться для цепи бензонасоса.

Для Шнивы это 15А. Теперь нужно выяснить исправность, если защитное устройство расплавилось, то следует незамедлительно его извлечь и произвести замену. Проверить нерасплавленный предохранитель можно так: Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом.

Что сделать, если варианты не сработают?

Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом. Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода

Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода

Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода.

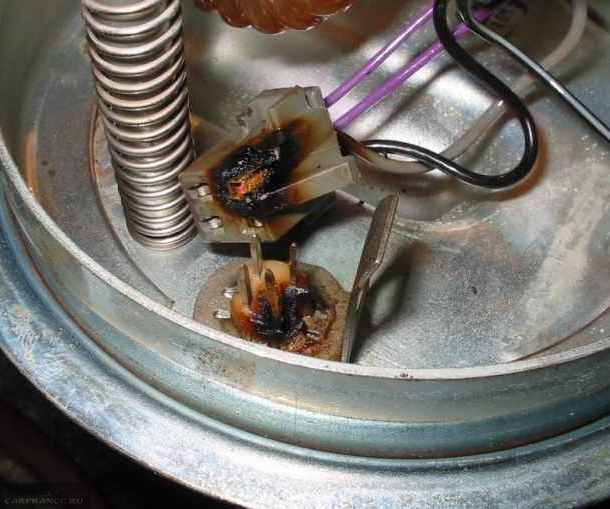

Видно не вооружённым глазом, что контакты оплавлены и нуждаются в замене.

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Команда включения моторчика поступает от ЭБУ, но управление цепью осуществляет электромагнитное реле бензонасоса.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Роль предохранителя в электрических цепях

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

электродвигателя;
провода питания с разъемами;
датчика уровня топлива;
реле;
предохранителя.

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

перегорание предохранителя;
обрыв провода идущего к бензонасосу;
плохой контакт в местах соединений или покрытие их ржавчиной;
ослабление «массы» на кузове автомобиля;
ослабление плюсового провода питания инжектора на клемме аккумулятора;
напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
короткое замыкание в электрической цепи;
нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.

Если перегорает предохранитель, в первую очередь страдают:

бортовой компьютер;
электросеть питания топливного насоса, которая состоит из проводников тока;
само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Бензонасос нива шевролет — ремонт и эксплуатация

НАШЁЛ. Шевроле Нива

Если давление есть — с бензонасосом все в порядке.

Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое.

Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только .

А сегодня началось с того, что утром пару часов проездил по всяким делам по городу с частыми остановками минут на Машину как водится глушил и заводил без каких либо проблем.

Был правда один нехороший «звоночек» — какой-то провал или как назвать «потеря мощности» что-ли, при скорости 60 км на 4 передаче машина на секунды практически не реагировала на педаль газа, потом резкий рывок как бы завелась с толкача , хотя по тахометру не понял, и не заглохла на ходу и как будто двигатель работал ровно на инжекторных машинах никогда с таким не сталкивался, ощущения такие как при подклинивании оси дроссельной заслонки при открытии во второй камере в карбюраторной..

Ну так вот, в очередной раз после остановки, машина завелась и через несколько секунд обороты стали падать и чих-пых — заглохла.

Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним. Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.

Если реле вышло из строя можно ли его отремонтировать самостоятельно?

Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В автомобиле Нива инжекторной используется электрический бензонасос на 12В.

В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.

Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером.

Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.

В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.

Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Алгоритм проверки расписан ниже.

Система питания в Шевроле Нива

Электрическая цепь системы питания состоит из:

электродвигателя;
провода питания с разъемами;
датчика уровня топлива;
реле;
предохранителя.

Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя	Сила тока (ампер)	Электроцепь
F1	16	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2	8	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3	8	Левый дальний свет, контрольная лампа включения дальнего света
F4	8	Правый дальний свет
F5	8	Левый ближний свет
F6	8	Правый ближний свет
F7	8	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8	8	Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
F9	8	Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
F10	8	Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11/F12	8	Резерв
F13	8	Контакты реле противотуманного света в задних фонарях
F14	16	Прикуриватель
F15/F16	16/8	Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя	Сила тока (ампер)	За что отвечает
F11	8	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)
F12	8	Реле дневных ходовых огней, лампы дневных ходовых огней
F13	8	Лампы и реле заднего противотуманного огня
F14	16	Прикуриватель
F15	16	Резерв
F16	8	Резерв

№ предохранителя	Сила тока (ампер)	Ответственная часть
F1	30	Контакты реле правого электровентилятора
F2	30	Контакты реле левого электровентилятора
F3	15	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4	15	Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.
