Адаптация к российским условиям
Renault DUSTER готов к сложным погодным условиям и непростым маршрутам. Его подвеска прошла проверку временем и дорогами, а специальные опции помогут справиться с любыми трудностями в пути.
ГАЗОВЫЙ УПОР КАПОТА
Облегчает доступ в подкапотное пространство
РОЗЕТКА 12В ДЛЯ ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ
Оценят те, кто отправится вместе с вами в путешествие – зарядить любое устройство очень просто!
АККУМУЛЯТОР ПОВЫШЕННОЙ ЕМКОСТИ
Гарантирует уверенный старт двигателя даже в экстремальные морозы.
ПОЛНОРАЗМЕРНОЕ ЗАПАСНОЕ КОЛЕСО
Позволит продолжить путешествие после замены в прежнем темпе, без лишних остановок и промедления.
Обогрев лобового стекла
Электрический обогрев всей площади лобового стекла Renault DUSTER позволит избавиться ото льда за несколько минут, достаточно нажать кнопку на центральной консоли.
Стальная защита картера и топливной системы
Способствует дополнительной защите поддона картера и закрывает переднюю часть днища.
Система дистанционного запуска двигателя Renault Start
С ее помощью можно запустить с расстояния двигатель и прогреть либо охладить салон автомобиля еще до того, как вы сядете за руль. Установите нужную температуру кондиционера и запустите двигатель, не выходя на улицу – один цикл работы длится 10 минут. Активировать систему Renault Start можно при помощи кнопки на ключе или через экран системы Media Nav. При наличии экрана необходимо запустить таймер на нужное время в отдельном меню. С ключа запуск осуществляется с помощью комбинации кнопок (блокировка замка + длительное нажатие кнопки 2S). Условия для запуска системы– нейтральная передача и ручник.
Электросхема подключения магнитолы Рено Дастер
Схема подключения к электропитанию магнитолы Renault Duster
Опционально в автомобиль Renault Duster устанавливается аудиосистема, благодаря которой есть возможность слушать радио и различные форматы музыки. Она читает диски, имеет стандартный USB-разъем.
Подключение магнитолы к электропитанию осуществляется с помощью двух электрических соединителей. Один из них обеспечивает питание, второй – соединение с колонками. Всего в автомобиле предусмотрено четыре динамика – по два в передней и задней частях. Каждый из них подключается к одному из четырех каналов магнитолы.
Предохранители 24, 28 и 38, расположенные в салоне автомобиля, обеспечивают электропитание аудиомагнитолы.
Следует обратить внимание на прошивку магнитолы, так как в зависимости от нее могут возникнуть проблемы с отображением текста на дисплее. Она зависит от года выпуска магнитолы, и ее можно переустановить
Кратко о чем эта статья:
Электросхема подключения магнитолы Рено Дастер
Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл
Другие статьи и записи: 01 декабря 2016Рено Дастер. Проверка уровня жидкости в бачке гидроусилителя рулевого управления
Рено Дастер. Проверка уровня жидкости в бачке гидроусилителя рулевого управления
24 февраля 2016Бесшумные замки для Рено Дастер, Логан, Сандеро, Лада Ларгус
В статье описан процесс доработки штатных замков дверей, для того, чтобы двери закрывались тише.
Также рекомендуем
Бортовой компьютер Рено Дастер активация и установка
Такой стильный кроссовер, как Рено Дастер, имеет не только стильный внешний вид, но и богатые комплектации. Однако такой необходимой водителю опцией, как бортовой компьютер, обладают далеко не все из них. Сегодня вы узнаете, как можно исправить этот недочет, произвести установку и активацию бортового компьютера собственноручно.
Устанавливаем электронный помощник своими руками
Всего существует два различных варианта.
- Первый — включение штатного устройства, установка которого произведена на заводе-производителе.
- В базовых комплектациях, которые не предоставляют владельцу такую функцию, штатный бортовой компьютер уже установлен и попросту не активирован, не подключен.
Если бортовой компьютер приобретается отдельно для Рено Дастер, как правило, его установка и подключение происходит посредством многоканальной CAN-шины, которая допускает автоматическое определение устройства и мгновенную передачу информации от датчиков к электронным платам. Поэтому главная операция, которую предстоит проделать, — выведение CAN-разъема и подключение его к порту на корпусе устройства. Также для установки заблаговременно придется приобрести кнопку переключения режимами для Рено Дастер, которую можно найти в любом фирменном автомагазине.
Установка электронного помощника
Есть только 2 варианта:
- Установленное устройство заводом-изготовителем. Требуется только подключить.
- Базовая версия Рено Дастер такую функцию не предоставляет. Бортовой компьютер установлен, но он нуждается в подключении и в активации.
Если устройство вы приобрели отдельно от своего автомобиля, то активация осуществляется с использованием многоканальной CAN-шины, она, в свою очередь, автоматически определяет устройство и моментальную информационную передачу к электронным спецплатам от датчиков. Именно этому самая наиглавнейшая операция, которую вам придется сделать – это вывести CAN-разъем и подключить его к специальному порту, находящемуся на корпусе приобретенного устройства. Без этого активация невозможна.
Заранее перед установкой вашего бортового компьютера непременно необходимо купить кнопку для переключения режимами для автомобиля Рено Дастер, которую вы без труда сможете отыскать в каждом фирменном автомобильном магазина.
Активируем штатный бортовой компьютер Renault Duster
1. Снимаешь серебристый ободок магнитолы вместе с черной подложкой (начинай снимать с низу, она на защелках, легко снимается. Лучше поддеть снизу пластиковой лопаткой чтобы не поломать. 2. Снимаешь фигурную накладку под 2мя центральными воздуховодами (Она тоже легко снимается. Крепиться аналогично на защелках. 3.На козырьке табло приборов откручиваешь 2 болтика и снимаешь нижнюю крышку козырька (она тоже на защелках). 4.Под левым (водительским) воздуховодом снимаем вторую фигурную накладку. Аккуратно тянем ее на себя и отщелкиваем от панели 5.На козырьке табло приборов есть 2 треугольных пластиковых накладки (слева и справа). Как бы не банально это звучало, но они тоже на защелках просто тянем на себя. 6.Смотрим на приборную панель и видим 2 болта слева и 2 болта справа. Берем фигурную отвертку типа “звездочка” и откручиваем все 4 болта. 7. Приборная панель у нас в руках. 8. Соблюдай последовательность действий и проблем не возникнет, у меня эта процедура заняла минут 5-7.
Сняв приборную панель мы видим две подключенные к ней фишки (слева будет черного цвета, а справа серая). Начнем с черной, к ней нам надо подключить кнопку переключения БК. Заблаговременно прозваниваем контакты на кнопке (чтобы понять какие нам нужны) и подключаем к ней провода, чтобы в машине этим не заниматься. Берем один провод с кнопки и подключаем его к разъему №23 на черной фишке (у меня он был пустой)
Даже не заморачивался с выбором проводов по толщине, но в разъем он встал плотно как влитой, единственное подточил оплетку (чтобы лучше вошёл) оголил провод примерно на 1-1,5см и вставил в фишку, замотал к общему пучку проводов изолентой (ну чтоб наверняка не выскочил), второй провод от кнопки тянем на массу (кнопка выведена аналогично как у Павла). Далее берем серую (справа) фишку, от неё нам нужен разъем №19 (все номера подписаны, трудностей не возникло), подключаем к нему провод.
Тянем его в подкапотное пространство к ЭБУ (место где протянуть, находится чуть дальше ручки открытия капота, там идет пучок проводов). Когда все провода кинули куда надо, подключаем к ЭБУ. Здесь нам нужен разъем №7 (см. фото), берем наш провод и подсовываем его к проводу который уже находится в разъеме.
Также зафиксировал к общему пучку (только стяжкой).

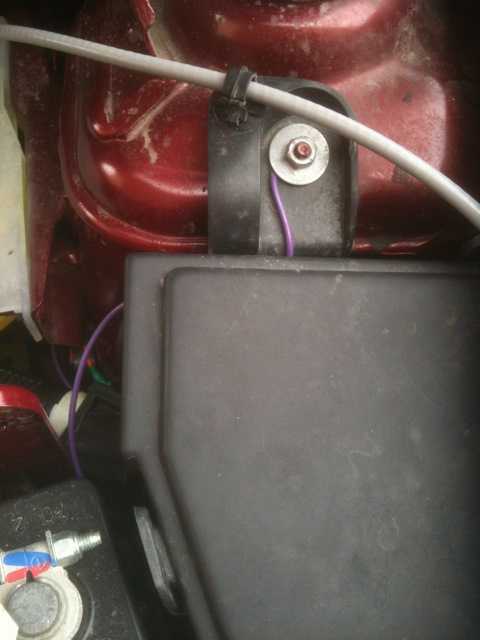

Куда подключил массу от кнопки.

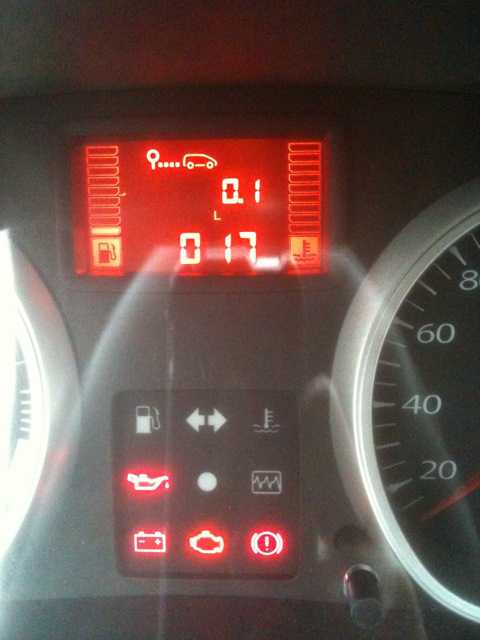

Проверяем.
None
тестовый вызов окна с регистрацией \ логином
Устанавливаем бортовой компьютер на Рено Дастер
У автомобилей французского концерна Рено не только оригинальный внешний вид, но и весьма богатые комплектации. Но не во всех есть такая нужная вещь, как бортовой компьютер (БК). Поэтому некоторые автовладельцы сталкиваются с необходимостью дополнительной установки и активации. Большинство моделей, адаптированных для Дастера отличаются простотой монтажа и подключения.
Разновидности БК
Существует 2 основных разновидности электронного бортовика
- Штатный комплект, разработанный заводом-изготовителем. Обычно такой бортовик можно найти в салоне официального дилера или заказать по артикулу. Установка очень простая, достаточно убрать заглушки из штатного места и подключить в шину.
- Установка стороннего устройства на базовую комплектацию автомобиля. Требуется подключение и активация.
В том случае, когда устройство приобретается самостоятельно, то необходимо подключение к многоканальной CAN-шине и прошивка Рено Дастер для активации. Это помогает определить устройство и обеспечить получение информации от датчиков. Для этого будет необходимо вывести CAN-разъем и дополнительно установить на него специальный порт для подключения бортовика. Это необходимое условие для того, чтобы могла быть выполнена активация бортового компьютера Рено Дастер.
Так же, вместе с покупкой устройства нужно приобрести и кнопку управления, которую можно заказать у дилера или у официального поставщика деталей Рено.
Разборка панели приборов.
Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.
- При помощи крестовой отвертки откручиваются 2 болта крепления козырька над панелью приборов.
- Затем выкручиваются 4 крепежных болта, которые удерживают саму приборную панель
- Нужно найти шлейф, который подходит к цифровым часам. Нужно отсоединить его и подключить к бортовому компьютеру.
- После этого производим сборку в обратной последовательности.
После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.
Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.
Подключаем специальное приложение
Оно представляет собой штатную программу для диагностики. После запуска появиться специальное меню, в котором нужно будет пошагово провести настройку системы.
Программируем «БК»
Но в случае, если необходимо получить больше функций у штатного устройство, то необходимо внести некоторые изменения в бортовой компьютер Рено Дастер или заменить его на другую модель. В данном случае понадобиться паяльник, тестер и начальные навыки работы с электричеством. Тестер должен работать с напряжением 12В.
Затем следует снять панель приборов, как указано выше, чтобы получить доступ к шине.
Работать придется с проводами, которые подходят к приборной панели и управляют штатным монохромным дисплеем. Они, как правило, черного и серого цвета. С ними нужно выполнить несколько непростых действий:
- К черному проводу подключается специальная кнопка для выбора режимов на устройстве.
- Для этого прозваниваем кнопку, чтобы найти нужные контакты и подсоединяем их к проводам.
- Провод кнопки подключается к 23 разъему шины.
Затем провода провода от кнопки соединяются с 19 разъемом серой шины. Номера отчетливо видно на самой клемме. После этого протягиваются провода к ЭБУ. Обычно требуется не более полутора метров кабеля, но лучше сделать небольшой запас. Разбираем корпус и подсоединяем провода к 7 разъему.
После этого начинаем проверять работает бортовой компьютер Рено Дастер или нет.
Если подключение было выполнено верно, но устройство не работает необходимо обратить внимание на тип неисправности. Если не включается дисплей, то следует проверить соединения под панелью приборов
Если это не помогло, следует проверить все провода при помощи тестера. Так же необходимо убедиться в том, что правильно подключена кнопка.
Бортовой компьютер на «Рено Дастер» 2019-2021 годов
В России немало образцов последнего поколения «Дастера», работающих на бензине или дизеле. Их владельцы высоко оценили следующие модели маршрутных компьютеров.

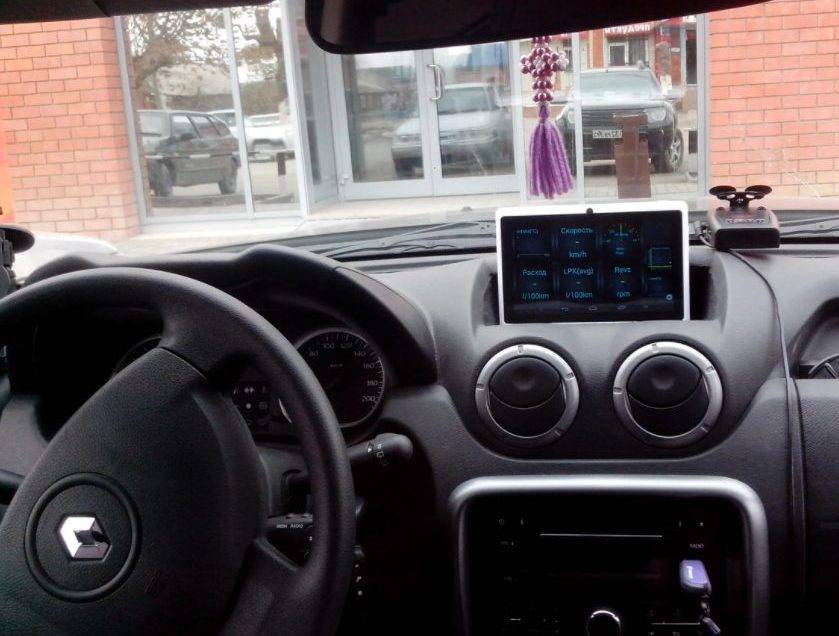

Multitronics TC 750
Технические характеристики | |
| Разрядность процессора | 32 |
| Вид монтажа | На приборную панель |
| Подключение | OBD-II |
Прибор заключен в надежный корпус с солнцезащитным козырьком. В его сборку входит цветной дисплей и кнопки для управления.
БК Renault Duster
Базовые настройки удобно выставлять через ПК, к которому TC 750 подключается через USB. Также можно самостоятельно устанавливать новую версию прошивки, скачав ее в интернете.
Прибор контролирует качество горючего и рассчитывает его расход, анализирую стиль поездки. Также в нем предусмотрена функция «Таксометр».
TC 750 поддерживает оригинальный диагностический протокол и отслеживает параметры работы всех систем автомобиля. При обнаружении неисправности немедленно происходит оповещение.
Multitronics VC730
Технические характеристики | |
| Разрядность процессора | 32 |
| Вид монтажа | На лобовое стекло |
| Подключение | OBD-II |
Прибор имеет надежное крепление к лобовому стеклу, которое исключает вибрацию VC730 во время движения автомобиля. В корпус встроен дисплей и клавиши для управления.
Устройство выполняет функции диагностического сканера и показывает результаты мониторинга на экране. Все данные хранятся в памяти и используются прибором для расчета статистики.
В его прошивке есть горячее меню, которое составляют вручную, добавляя самые востребованные опции. Это делает использование бортового компьютера на «Рено Дастер» еще удобнее.
Multitronics UX-7
Технические характеристики | |
| Разрядность процессора | 16 |
| Вид монтажа | В приборную панель |
| Подключение | OBD-II |
Компактный БК встраивают в свободное место, предназначенное для переключателя. Для этого в комплектации есть сразу два варианта передней панели, которые отличаются размерами.
В устройстве предусмотрены такие функции, как чтение характеристик ЭБУ движка, определение температуры АКПП и расчет потребления горючего.
Ваш вопрос: Как сбросить сервис Рено Дастер?
Для обнуления показаний счетчика пробега за поездку следует переключить дисплей в режим «Счетчик пробега за поездку». Нажмите и удерживайте кнопку 2 или 4.
Как обнулить счетчик после замены масла?
Включите зажигание, затем нажмите на кнопку, расположенную на счетчике разового пробега: надавливайте на кнопку до появления первой позиции, то есть примерно секунд десять. Помните: смена позиции достигается многократным нажатием этой кнопки. Выберите нужную позицию, к примеру, «Масло».
Как перезагрузить компьютер на Рено Дастер?
Re: Сброс компьютера на Рено Дастер
согласно мануалу и практическим навыкам, компьютер сбрасывается путём длительного нажатия на чёрную выступающую из приборки кнопку — при этом показания БК (регулируемые кнопкой на торце рычага управления дворниками) должны быть в любом режиме, кроме общего либо суточного пробега …
Как сбросить межсервисный пробег на Рено Колеос?
Как сбросить «Ключ» напоминающий о прохождении технического обслуживания на Рено Колеос
- Как сбросить «Ключ» напоминающий о прохождении технического обслуживания на Рено Колеос
- Переключаем бортовой компьютер в режим пробега до ТО …
- Длинным нажатием (примерно на 1 секунду) устанавливаем значение.
Как сбросить сервис на Рено Клио 4?
Как сбросить сервисный интервал на Renault Clio 4
- Включить зажигание.
- Несколько раз нажать кнопку, чтобы выбрать меню «Техобслуживание». ( …
- Удерживать нажатой одну из кнопок по меньшей мере 10 секунд. ( …
- Наступление срока интервала сервисного обслуживания отображается на индикации счётчика пройденного пути. (
Как сбросить кардиограмму на Рено Логан?
Чтобы сбросить пиктограмму на панели нужно выбрать окно с ключиком в БК. Нажать и держать кнопку БК, заморгает ключик и значек пропадет.
Как убрать сервисный ключ на Весте?
Чтобы сбросить параметры, необходимо при нахождении в подразделе «Режим отключения информирования о необходимости проведения технического обслуживания» длительно зажать клавишу «вверх» правого подрулевого переключателя.
Разборка приборной панели
- Снимается фигурная пластиковая накладка центральной консоли Renault Duster, установка которой производится при помощи крючков.
- Затем при помощи отвертки откручиваются два болта козырька приборной панели
- Путем откручивания четырех креплений, извлекается центральная часть приборной панели.
- Шлейф отсоединяется от цифровых часов и подсоединяется к бортовому компьютеру.
Сборка и установка деталей производится в обратном порядке.
Завершающим этапом установки будет подключение ноутбука к диагностическому разъему Рено Дастер и включение всех необходимых функций, программно заблокированных на автомобилях, не имеющих бортового компьютера.
Разъем для активации на Рено Дастер находится в бардачке и имеет спецификацию OBD II. Это означает, что для его подсоединения к Рено Дастер следует применить специализированный диагностический блок, который работает посредством проводной связи или блютуз-соединения.
Работа производится путем работы со штатной программой, и для активации бортового компьютера необходимо воспользоваться ее меню и следовать предоставляемым инструкциям.
Достоинства бортового компьютера для Рено Дастер
Наличие маршрутного компьютера в машине дает владельцу множество преимуществ, которые помогут увеличить срок службы автомобиля и повысят безопасность поездок. К основным достоинствам компьютера в Дастере можно отнести:
- получение информации о неисправности двигателя и степени опасности поломки;
- вывод на дисплей сведений о расходе топлива и его остатке в баке;
- предоставление статистических данных (средняя скорость, пройденное расстояние, израсходованное топливо);
- отображение информации о температуре воздуха в салоне и за бортом и др.
Устройство позволяет с высокой точностью отслеживать расход горючего или длительность впрыска. При их изменении на дисплей выводится предупреждение и числовое значение ухудшения (улучшения) качества топлива (в процентах к эталону).
Основные причины блокировки автомагнитолы
h21,0,0,0,0—> p, blockquote5,0,0,0,0—>
Подтверждение PIN-кода штатной магнитолы Renault Duster в процессе эксплуатации может потребоваться в следующих случаях.
p, blockquote6,0,0,0,0—>
Рено Дастер как узнать код магнитолы — излагаем по порядку
После отключения аккумулятора
h31,0,0,0,0—>
При снятии клемм АКБ полностью пропадает питание по шине 30. К ней постоянно подключена штатная магнитола для хранения данных памяти (настроек, установок, каналов), в том числе идентификационных.
p, blockquote7,0,0,0,0—>
Если такое отключение клемм аккумулятора имеет кратковременный характер, возможно, питание микросхемы памяти поддержит на некоторое время электролитический конденсатор большой емкости, установленный в магнитоле.
p, blockquote8,0,0,0,0—>
В некоторых автомобилях (например, Mercedes) на этот случай в системе бортового электропитания установлен дополнительный вспомогательный аккумулятор небольшой емкости. В таких автомобилях он в большей степени предназначен для бесперебойного питания бортового компьютера. Некоторые автолюбители устанавливают дополнительную АКБ, чтобы избежать проблем с иммобилайзером и магнитолой.
p, blockquote9,0,0,0,0—> adsp-pro-1—>
После долговременного отключения клемм аккумулятора память магнитолы Рено Дастер обнуляется, после чего требуется ввести радио код разблокировки.
p, blockquote10,0,0,0,0—>
Как открыть капот на рено логан если порвался тросик видео — расписываем по пунктам
Разработчики предусматривают такую процедуру для увеличения защищенности от разукомплектования автомобиля хулиганами и ворами. Обычно такая мера защиты имеет низкую эффективность, так как восстановление или калькуляцию PIN-кода можно недорого провести в специализированных мастерских. В автомобилях Renault Duster эту процедуру можно выполнить и самостоятельно.
p, blockquote11,0,1,0,0—>
Замыкание электропроводки
h32,0,0,0,0—>
Такая ситуация может возникнуть в результате ДТП, пробоя выпрямительных диодов в генераторе, при проведении некачественного ремонта электрооборудования и т.д.
p, blockquote12,0,0,0,0—>
h33,0,0,0,0—>
При возникновении таких ситуаций, когда после непродолжительной стоянки (от 0,5 до 5 суток) автомобиль заводится с трудом, напряжение бортовой сети падает до 9-ти и менее Вольт, необходимо определить место утечки тока и устранить проблему. Одним из вероятных мест утечки тока является автомобильная магнитола.
p, blockquote13,0,0,0,0—>
Полный разряд АКБ во время длительной стоянки
h34,0,0,0,0—>
Как на рено логан активировать бортовой компьютер — рассматриваем детально
Обычно такая проблема проявляется во время зимней стоянки авто. Желательно зимой периодически (один раз в неделю) заводить автомобиль, прогревать его и заряжать аккумулятор при работающем двигателе не менее получаса. Такая мера эффективна не только для устранения проблем с магнитолой, но и для продления срока службы аккумуляторной батареи, смазки узлов двигателя. При прогреве не лишним проехать на автомобиле пару метров вперед — назад для предотвращения слипания тормозных колодок.
p, blockquote14,0,0,0,0—>
Меняем комплект своими руками
Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:
- Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
- Отключается привод кулисы и кабель массы на КПП.
- В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
- Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
- Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.
- Размещается стойка, подпирая собой силовой агрегат.
- Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
- Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
- По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.
Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.
- Размещаем новый комплект в штатном месте, центрируем диск.
- Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
- КПП возвращается на место, и зажимаются крепежи с ее низу.
- Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
- Коробка наполняется масло, желательно новым.
- Все узлы собираются в обратной последовательности.
Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.
Рено Дастер: генератор кода радио и магнитолы
Скачать официальную программу на сайте производителя без регистрации не получится. Для этого опытные водители рекомендуют найти прогу Renault PRE-CODE CALCULATOR или внести данные в форму ниже.
Сгенерировать код разблокировки: PRE код имеет вид f131 (ЛАТИНСКАЯ буква и 3 цифры ) Иногда генератор выдает 3 или 2 цифры, вместо 4-х. Добавьте к этому числу в начале 0(340=0340 или 23=0023) |
Если же пользователь желает получить пароль другим образом, придется воспользоваться специальным программатором. Устройства имеются в свободном доступе только у официальных дилеров, где имеются гарантийные мастерские. Также можно подобрать устройство в одном из специализированных магазинов. Здесь есть важный недостаток – не оригинальные устройства могут работать с перебоями или выдавать неправильные пароли, что значительно затрудняет их использование.
Сборка программатора
Теперь приступаем непосредственно к сборке устройства. Будьте внимательны при сборке схемы, поскольку сам по себе она достаточно сложная. Подробная схема с описанием всех контактов и выводов, а также рекомендациями по подключению, приведена ниже. Также в галерее есть конечное фото собранного в домашних условиях устройства.
Сначала мы рекомендуем подключить девайс к приобретенной ранее микроплате, это позволит убедиться в его работоспособности. Если вы будете уверены в то, что подключение правильное, схему контрольного щитка можно будет изменить путем перепайка и приступить к активации компьютера.
Как самостоятельно активировать бортовой компьютер на Рено Дастер и других моделях?
Сборка программатора
Теперь приступаем непосредственно к сборке устройства. Будьте внимательны при сборке схемы, поскольку сам по себе она достаточно сложная. Подробная схема с описанием всех контактов и выводов, а также рекомендациями по подключению, приведена ниже. Также в галерее есть конечное фото собранного в домашних условиях устройства.
Сначала мы рекомендуем подключить девайс к приобретенной ранее микроплате, это позволит убедиться в его работоспособности. Если вы будете уверены в то, что подключение правильное, схему контрольного щитка можно будет изменить путем перепайка и приступить к активации компьютера.
Фотогалерея «Самостоятельная сборка схемы»
Прошивка пробной платы
Если на вашем компьютере стоит более новая операционка, то для работы с программой выполните следующие действия:
После выполнения этих действий программное обеспечение должно запускаться на любой платформе, разумеется, если компьютер рабочий. Бывает такое, что из-за «битой» операционной системы утилита не запускается, но на таких ОС, как правило, не запускаются многие программы. Итак, запустив утилиту, вы стали еще на один шаг ближе к активации автомобильного компьютера.
Прежде чем приступить к основному процессу, для работы тестового чипа следует выбрать прошивку по умолчанию. Для этого зайдите в верхнюю правую вкладку и выберите прошивку под номером 7002. В том случае, если в ходе записи этой версии на шип не начали выскакивать ошибки и все завершилось успешно, это свидетельствует о том, что все хорошо и можно приступать к перепрошивке основной схемы.
Программирование микросхемы на плате
Если тестовая плата была прошита успешно, вам необходимо подключиться к схеме на самой панели приборов. В первую очередь рекомендуем сохранить дамп памяти самой платы с помощью утилиты, сохраните его на отдельном носителе. Файл будет с расширением bin.
Диагностический режим
Чтобы осуществить перевод компа в диагностический режим, необходимо выполнить такие действия:
Сам экран диагностики разделен на несколько участков, каждый из них выполняет определенную функцию:
- на первом демонстрируется версия прошивки БК;
- на втором осуществления диагностика экрана, а также активация всех компонентов;
- на третьем участке отображается объем горючего, оставшегося в бензобаке, но в том случае, если в баке менее 50 литров;
- на четвертом указывается расход машины в определенный момент времени, во время движения.
- Отказ стартера автомобилей Рено: проверяем и меняем механизм самостоятельно
- Как расшифровать коды ошибок на Рено?
- Каким щеткам стеклоочистителя для автомобилей Renault отдать предпочтение?
Функции ключ-карты
Ключи двух Колеосов выглядят, будто смартфоны разных поколений. А вот функционал не поменялся.
Ключи двух Колеосов выглядят, будто смартфоны разных поколений. А вот функционал не поменялся.
Материалы по теме
В дорогих комплектациях
Renault Kaptur
и Koleos предусмотрена многофункциональная карта, заменяющая собой традиционный ключ зажигания. С помощью кнопок на ней можно включить свет в салоне, что облегчает поиск машины на стоянке, или дистанционно запустить двигатель. А открывать и блокировать замки можно не нажимая кнопки и не доставая карту из кармана. Достаточно просто подойти к машине и потянуть за дверную ручку. Распознав «метку» дистанционно, электроника снимет защиту. Аналогично действует закрытие замков: как только автовладелец с картой в кармане отошел от машины на несколько шагов, она встает на охрану автоматически.
Установка электронного помощника
Есть только 2 варианта:
- Установленное устройство заводом-изготовителем. Требуется только подключить.
- Базовая версия Рено Дастер такую функцию не предоставляет. Бортовой компьютер установлен, но он нуждается в подключении и в активации.
Если устройство вы приобрели отдельно от своего автомобиля, то активация осуществляется с использованием многоканальной CAN-шины, она, в свою очередь, автоматически определяет устройство и моментальную информационную передачу к электронным спецплатам от датчиков. Именно этому самая наиглавнейшая операция, которую вам придется сделать – это вывести CAN-разъем и подключить его к специальному порту, находящемуся на корпусе приобретенного устройства. Без этого активация невозможна.
Заранее перед установкой вашего бортового компьютера непременно необходимо купить кнопку для переключения режимами для автомобиля Рено Дастер, которую вы без труда сможете отыскать в каждом фирменном автомобильном магазина.
Разборка панели приборов.
Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.
- При помощи крестовой отвертки откручиваются 2 болта крепления козырька над панелью приборов.
- Затем выкручиваются 4 крепежных болта, которые удерживают саму приборную панель
- Нужно найти шлейф, который подходит к цифровым часам. Нужно отсоединить его и подключить к бортовому компьютеру.
- После этого производим сборку в обратной последовательности.
После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.
Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.
