Как на Ладе Калине подтянуть и отрегулировать ручник?

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

  1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
  2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
  3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
  4. При вынужденном трогании с места на подъёме и т. д.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описывается датчик положения коленчатого вала.

Без ручного тормоза не произвести так называемый «полицейский разворот» — это иногда нужно, и не только одной полиции, поскольку ситуации на дороги могут возникнуть самые разные.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Как отрегулировать стояночный тормоз


Когда в вашем автомобиле установлены качественные тормозные колодки и трос ручного тормоза, то подтягивать его нужно будет реже Если на вашем автомобиле установлены качественные тормозные колодки и хороший трос ручника, то прибегать к его подтяжке необходимо гораздо реже. И всё же рано или поздно это приходится делать, поскольку колодки постепенно стираются, да и сам трос работает в самых что ни на есть агрессивных условиях. Благо регулировку ручника вы можете выполнить своими руками, даже если не являетесь квалифицированным специалистом и ранее не проводили подобные ремонтные работы. Нужно только обзавестись необходимым инструментом и ознакомиться с руководством, как подтянуть ручник на Калине, чтобы получить результат не хуже, чем у мастера на СТО.

Какой для работы понадобится инструмент? Система ручного тормоза, пожалуй, имеет самую простую конструкцию, по сравнению с другими автомобильными узлами, — он состоит из минимума деталей и для регулировки требует наличия нехитрого набора приспособлений. Всё, что вам потребуется, это два рожковых гаечных ключа на «13» и головка на «10» (желательно с трещоткой). И также нелишним может оказаться баллончик со смазкой WD-40 в борьбе с заржавевшими резьбовыми соединениями.

Подготовив указанный комплект инструментов, можете приступать к регулировке. Для этого руководствуйтесь приведённой ниже инструкцией, из которой вы узнаете, как натянуть ручник на Калине:


Изучив инструкцию и подготовив комплект инструментов, регулировку ручника может сделать даже новичок в ремонтных работах

  1. Во-первых, загоните машину на смотровую яму, поскольку работать вам придётся под её днищем. Если нет возможности использовать яму, можете поднять заднюю часть автомобиля при помощи домкрата.
  2. Во-вторых, ключом-головкой на «10» открутите четыре гайки, фиксирующие кожух. Потом этот кожух нужно двумя руками передвинуть в переднюю часть машины, предварительно сняв глушитель с боковой подушки. Так вы получите доступ к механизму стояночного тормоза. При этом для удобства работы трубу глушителя можно зафиксировать при помощи деревянного бруска.
  3. После того как вы освободите рабочее пространство, взору откроется тяга рычага, уравнитель и тросы (левый и правый).
  4. На регулировочном штоке расположены две гайки — регулировочная и контргайка. Сначала при помощи ключа на «13» отпустите контргайку и закручивайте регулировочную гайку, чтобы увеличить силу натяжения троса. Если вы не знаете, как ослабить ручник на Калине, то для этого гайку просто нужно выкручивать, уменьшая степень натяжения.
  5. Через каждые 2–3 оборота гайки проверяйте ход рычага ручника, чтобы установить оптимальное количество щелчков.
  6. По завершении регулировки проверьте работу ручного тормоза, вывесив задние колёса. Покрутите усилием руки каждое колесо, чтобы убедиться, что при опущенном рычаге тормозные колодки не мешают их вращению. Если всё нормально, произведите установку всех демонтированных деталей в обратном порядке.

Завершающий этап — тест стояночного тормоза в дорожных условиях. Для этого установите автомобиль под уклоном в 25% и поставьте его «на ручник». Регулировка считается успешной, если блокировки колёс достаточно для удержания машины в неподвижном состоянии.


После ремонта обязательно провести тестирование работы ручника в дорожных условиях

Замена Троса Ручника Калина ~ AUTOTEXNIKA.RU

страница » Замена Троса Ручника Калина

10.05.2018

Особенности включения стояночного тормоза. Ладе Калина

Ручной тормоз. это элемент тормозной системы, который удерживает автомобиль в неподвижном состоянии. Не каждый водитель использует ручной тормоз, но в случае его отказа безопасность на дороге будет значительно снижена. Кроме того, если ручной тормоз неисправен, проверка не будет работать. Теперь рассмотрим, как отрегулировать стояночный тормоз на Lada Kalina: затянуть или ослабить трос.

Как понять, что ручной тормоз нуждается в регулировке

Диагностика компонентов должна проводиться примерно раз в месяц. Если вы интенсивно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км. Процесс изучения состояния не сложен, поэтому его можно проводить чаще, с малейшими признаками неисправности.

Самодиагностика проводится двумя методами.

Поднимите автомобиль вверх по крутому склону и затяните рычаг как можно плотнее. Машина была еще? Ручной тормоз в порядке. Если он не тормозит, включите тормоз на сто процентов. Машина все еще движется? Тормоз должен быть срочно отремонтирован или отрегулирован.
Поднять ручной тормоз до отказа и включить первую передачу

Опустите его осторожно. Если с этой частью машины все в порядке, двигатель будет задерживаться. Если есть дефекты, машина будет двигаться медленно.

Если есть дефекты, машина будет двигаться медленно.

Вот так выглядит кабель ручной тормоз, стояночный тормоз. Часто он нуждается в регулировке или замене

Причины неисправностей

  1. Недостаточное натяжение тормозного троса.
  2. Отказ тормозных накладок (обычно связан с чрезмерным использованием).
  3. Между колодками и тормозными барабанами большой зазор.

В каких случаях требуется работа

  1. После замены элементов. колодки, диски, кабель.
  2. После корректировки расположения колодок.
  3. После переустановки продукта для настройки.
  4. В случае чрезмерного увеличения хода тормозного рычага.

Регулировка или замена?

В большинстве случаев регулирование защищает от проблем. К замене следует прибегать только в том случае, если вышеперечисленное не поможет. Только замена стояночного тормоза или его отдельных частей может быть устранена с рядом неисправностей.

  • Замена Грм Пежо Боксер 2.2 Дизель
  • Можно Ли Менять Масло На Холодном Двигателе
  • Как Снять Кнопку Стеклоподъемника Калина
  • Замена Салонного Фильтра Renault Logan 2014

Да, при использовании стояночного тормоза рычаг полностью выдвигается, но это никак не сказывается. скорее всего, кабель расстались. Только помогите с этим замена вещь. Но если рычаг просто не поднимается и машина не фиксируется на месте, трос просто заклинило. это можно сделать без труда.

видео

для тех, кто делает это впервые.

видео

о том, что вам не нужно снимать обучающее видеоXD, но оно все равно может быть полезным для кого-то.

Регулировка ручного тормоза на Лада Калина

Работа Калины Лада требует регулярного натяжения или ослабления кабеля. Чаще всего первый вариант связан с износом. Вы можете определить, какое напряжение вам нужно по количеству щелчков при включении стояночного тормоза. В нормальных условиях их должно быть от двух до четырех. Если вы слышите больше звуков, пришло время поработать над тормозом.

порядок

Прежде чем начать, подготовьте место, где вы их будете выполнять. Лучший вариант. гараж с ямой или лифтом. Если нет, вы можете использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, расположены под защитным кожухом. Он расположен между натяжителем и глушителем. Защиту нужно будет снять.

Эти орехи должны быть ослаблены в первую очередь

  1. Находим крепежные гайки. 4 из них (см. Фото). Смажьте их WD-40 и подождите около 5 минут. Если вы не ожидаете, существует риск повреждения шпилек.
  2. Удалить гайки. Это наиболее удобно делать с трещоткой.
  3. Снять крючок глушителя с резинки. Это должно быть сделано на стороне возле передней части автомобиля. Таким образом, вы можете легко перемещать металлический корпус.
  4. Сдвиньте щиток в сторону, пока не увидите механизм крепления стояночного тормоза.
  5. Используйте гаечный ключ 13. Чтобы найти кабель, найдите гайку рядом с пластиной и затяните ее. Вам также нужно найти концевую гайку, затянуть ее и зафиксировать первую. Нужно ослабить этот элемент системы? Действия такие же, только в обратном порядке. Приготовьтесь к хлопотам. вам часто придется менять положение ключа из-за неудобного расположения элементов.
  • Как Улучшить Свет Фар На Ваз 2115
  • Для Чего Нужен Лабораторный Блок Питания
  • Aston Martin Am-Rb 003 Concept (2019)
  • Ремень Грм Ваз 2108 Какой Лучше

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

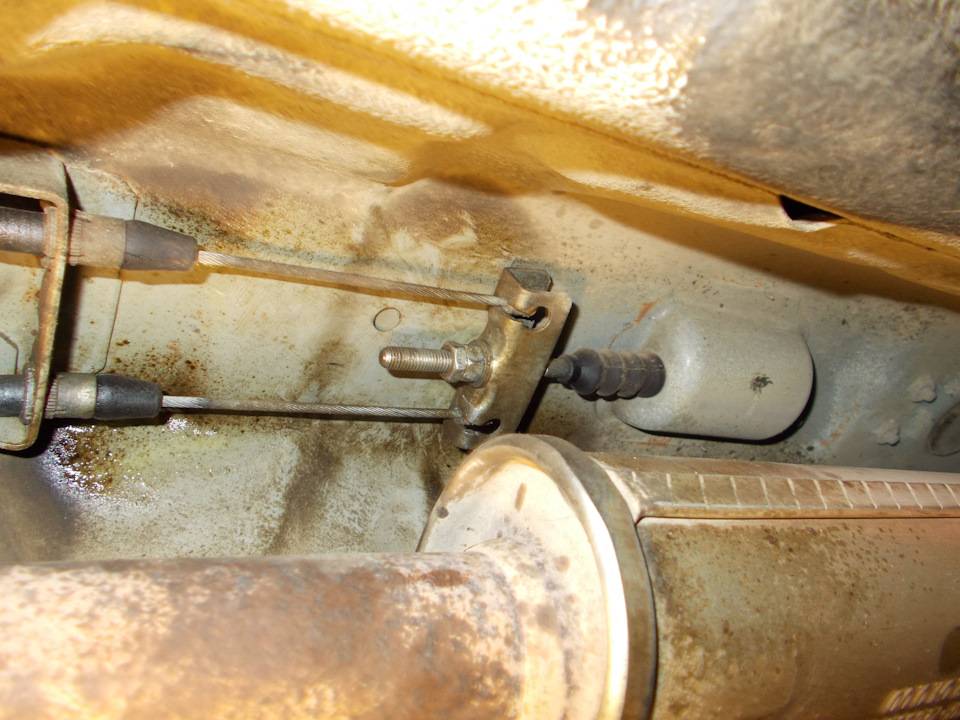

Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Немаловажные нюансы

Описанным выше способом осуществляется подтягивание стояночного тормоза на всех модификациях Калины. Однако следует учитывать, что на хэтчбеке и универсале некоторые элементы располагаются по-разному. Найти их, впрочем, довольно просто, а общий алгоритм остается неизменным.

Также стоит понимать, что попытка регулировки ничем хорошим не закончится, когда трос ручника сильно поврежден. По счастью, Калина – весьма надежный автомобиль, и с подобной неприятностью ее владелец сталкивается чрезвычайно редко. Однако вероятность обрыва повышается для машин, интенсивно эксплуатируемых или прослуживших много лет без капитального ремонта.

И, наконец, эффекта от регулировки не будет, если выяснится, что движение троса затруднено и ситуацию не исправляет обильная смазка. Здесь придется менять и его и оболочку.

Источник

Регулируем ручник: как подтянуть или ослабить

Стояночный тормоз – составляющая часть автомобильной тормозной системы. Его предназначение – предотвращение самопроизвольного движения транспортного средства при парковке.

Ручник используют в экстремальных случаях – к примеру, при отказе тормоза. Без ручника трудно тронуться на дороге с уклоном. Как видим, стояночный тормоз – полезный механизм.

Поэтому поддерживайте ручник в рабочем состоянии и регулярно проводите диагностику, подтягивайте и регулируйте его.

Проверка исправности ручника

Самую простую диагностику исправной работы стояночного тормоза провести под силу каждому автолюбителю. Выберите участок дороги с уклоном 23–25%. Остановитесь, включите нейтральную передачу и затяните ручник. Если автомобиль не двигается после отпускания педали основного тормоза, то ручник работает.

Как пользоваться ручником

На заметку. Работники сервисов технического обслуживания автомобилей рекомендуют проверять работу стояночного тормоза минимум 1 раз в месяц.

При затяжке рычага стояночного тормоза обратите внимание на количество щелчков храпового механизма. При исправном состоянии ручника должно быть от двух до четырёх щелчков

Если их меньше, то надо отпустить привод стояночного тормоза

Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина

Если их меньше, то надо отпустить привод стояночного тормоза. Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина.

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

В автоспорте ручник помогает ввести автомобиль в управляемый занос. Тут необходимы определённые навыки и умения.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

  1. Опустить рычаг ручника вниз.
  2. Ослабить ключом на 13 контргайку привода. Ключом на 13 открутить контргайку на тяге ручника
  3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
  4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
  5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

  1. Опустить рукоятку стояночного тормоза вниз.
  2. Отпустить контргайку.
  3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
  4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

  1. Вывесить задние колёса.
  2. Опустить рычаг ручника вниз.
  3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
  4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
  5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

  1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
  2. Освободить контргайку.
  3. Затянуть гайку на тяге на несколько оборотов.
  4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
  5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
  6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

  • Дмитрий Кузнецов
  • Распечатать

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.
