Меняем задние тормозные колодки на Дэу Нексия
Основная сложность в диагностике состояния барабанных тормозов в том, что колодки видно только тогда, когда снимаешь тормозной барабан. Но чаще всего в самый неподходящий момент от колодки обрывается накладка и тогда колесо наглухо клинит. Хорошо, если не на высокой скорости. Практически все современные цивилизованные автозаводы отказались от барабанного тормоза в принципе. Но, к сожалению, на Дэу Нексия задние колеса тормозят благодаря именно такому пережитку прошлого, как барабанные тормоза.
Когда менять тормозные колодки задних тормозов
На фото виден износ задних колодок.
Ещё одна сложность в том, что ни один производитель толком не может сказать периодичность замены задних колодок барабанных тормозов , поскольку зависит она от слишком многих факторов:
- Качества фрикционной накладки.
- Степени износа тормозного барабана.
- Исправности тормозного барабанного раздвижного механизма.
- Исправности тормозного цилиндра.
- Стиля вождения и условий эксплуатации.
Ресурс
Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.
Выбираем колодки задних тормозов на Нексию
С завода Дэу Нексия шла с колодками фирмы Hi-Q, которые можно приобрести и сейчас.
Дело в том, что точно такие же колодки устанавливаются и на Ланосы с Сенсами, и на Эсперо и Нубира, и на бюджетные Шевроле, все они внуки Опеля Кадетт. Вот самые популярные бренды, выпускающие нужные нам колодки:
Цена полного ремкомплекта на одну сторону — порядка 300 рублей. Каталожный номер — 90199718. Осталось все это поменять.
Ремкомплект тормозного механизма.
Алгоритм замены
В связи с тем, что в ходе работы нам будет необходимо ослаблять трос ручника, работу удобнее проводить либо на смотровой яме, либо на подъёмнике. Из инструментов нам пригодится стандартный набор головок и гаечных ключей, молоток, набор отвёрток, длинногубцы или крючок для установки и снятия пружин. Кроме этого неплохо иметь под рукой проникающую смазку WD-40 и высокотемпературную смазку. Если все это есть, приступаем к работе:
- Шприцем или грушей отбираем небольшое количество тормозной жидкости из бачка.
- Устанавливаем противооткатные башмаки под передние колеса.
- Отпускаем гайку натяжения троса ручника, предварительно смазав шток проникающей смазкой. Гайка находится за теплозащитным щитком и, чтобы его не снимать, для этого удобнее использовать головку на 13 с удлинителем и трещоткой.
Замена колодок на нексии видео
Итак. Очередные колодки фирмы Hi-Q стёрлись, проехав ни много, ни мало, а 40347 км. На мой взгляд это хороший результат для колодок за 600 руб. (правда половина пробега по трассе) Поменял на аналогичные.
Процесс замены очень прост. Нужен балонный ключ, домкрат и ключ на 14 для выкручивания пальцев суппортов.

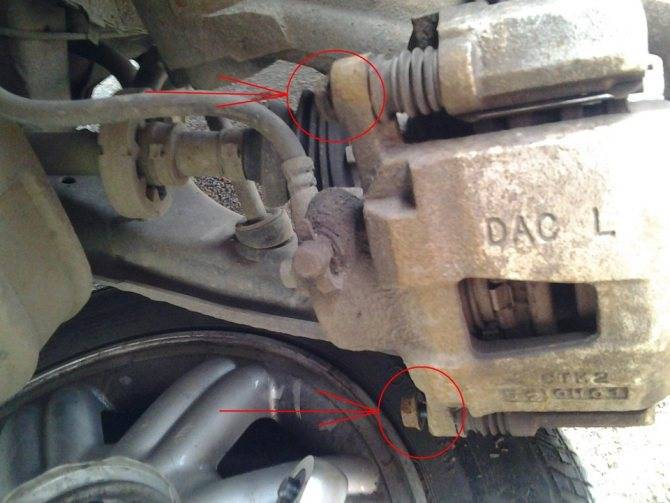

1. Ключом на 14 полностью откручиваем нижний болт, крепящий суппорт и немного ослабляем верхний.
2. Поднимаем суппорт вверх, открывая доступ к тормозным колодкам.
3. Легко вынимаем тормозные колодки просто потянув их в сторону от тормозного диска.
4. Если на новых колодках нет медных пластин, то переставляем их со старых колодок. Для снятия пластины её нужно просто, аккуратно подцепить отвёрткой и поставить на новую колодку
5. На всякий случай, немного разрабатываем тормозной цилиндр. Для этого, подложив вместо колодки деревянный брусок (а можно и старые колодки) нажатием на педаль тормоза выдвигаем поршень тормозного цилиндра, Руками задираем пыльник, протираем зеркало поршня, смазываем всё тормозной жидкость и с помощью двух монтажек ставим поршень в исходное положение. Если поршень ходит туго, то его нужно несколько раз выдвинуть и вернуть в исходное положение. Тогда он начнёт ходить мягко, без особых усилий.
6. Смазываем пальцы суппортов и посадочные гнёзда тормозных колодок во избежании их подклинивания
7. Ставим колодки.
8. Прикручиваем суппорт.
9. Прикручиваем колесо и наслаждаемся ездой с новыми тормозными колодками и очень хорошо работающими тормозными цилиндрами.
Данная методика замены позволяет увеличить ресурс колодок и самое главное, увеличить в разы продолжительность жизни тормозных цилиндров.
Вся работа, в медленном режиме занимает не более полутора часов. Ни на одной СТО ничего этого не сделают, ничего не смажут и не разработают. Следите за тормозами сами, ведь тормоза это безопасность Вас и окружающих.
Все смазочные работы проводить только проверенными высокотемпературными смазками. Литол и солидол не подходят категорически!
При замене колодок, обязательно обратите внимание на тормозные шланги, их целостность и наличие подтекания тормозной жидкости. Также обратите внимание на то, что бы износ тормозных колодок был равномерный
Если колодки стёрты не равномерно, проверяйте тормозные цилиндры (разрабатывайте их — см. выше или меняйте, а также обязательно смазывайте пальцы, по которым двигается суппорт.)
Во время торможения основную нагрузку берут на себя передние тормоза. Поэтому от их состояния напрямую зависит эффективность и время торможения . Конструкция передних тормозов на Дэу Нексия фактически повторяет опелевскую тормозную систему тридцатилетней давности, поэтому ничего сложного в обслуживании её быть просто не может. Сейчас мы заменим передние тормозные колодки на Нексии и сами в этом убедимся.
Как прокачать тормоза на Дэу Нексия: порядок и схема прокачки
Тормозная система автомобиля Дэу Нексия мало чем отличается от подобных систем автомобилей малого класса. Тем не менее существуют некоторые нюансы, которые следует учитывать при обслуживании и ремонте тормозов Нексии. Сегодня мы разберёмся как прокачать тормоза на Нексии и выясним все тонкости этого вопроса.
Когда прокачивают тормоза на Дэу Нексии
Естественно, первым сигналом о неисправностях в тормозной системе будет неадекватная реакция автомобиля на нажатие педали тормоза.
Перед прокачкой тормозов стоит вспомнить, когда последний раз менялась тормозная жидкость.
Педаль может быть ватной, может утапливаться практически в пол, при этом эффективного замедления не будет. Также стоит посматривать на контрольную лампу уровня тормозной жидкости в бачке. Горящая лампа будет говорить о том, что в систему, скорее всего, уже проник воздух.
После любого ремонта тормозных цилиндров, главного или колёсных, также будет необходима прокачка тормозов.
При утечке жидкости через неплотности тормозной магистрали и изношенные манжеты тормозных цилиндров также может попадать воздух. Словом, технология прокачки пригодится не раз.
Необходимый инструмент
Накидные ключи на 10 и на 12 с вырезом. Новая тормозная жидкость.
Для работы нам пригодится штуцерный ключ (накидной с вырезанным сегментом), прозрачная трубка длиной около 50-70 см, прозрачная ёмкость для слива отработанной жидкости, новая тормозная жидкость.
Схема прокачки
При прокачке системы мы будем удалять воздух из каждого контура и из каждого рабочего цилиндра в порядке строгой очерёдности:
- Правое заднее колесо.
- Левое заднее колесо.
- Правое переднее колесо.
- Левый передний суппорт.
В том случае, если мы ремонтировали только один суппорт или один рабочий цилиндр, скорее всего, нет необходимости прокачивать всю систему полностью.
Достаточно будет удалить воздух только из ремонтируемого цилиндра. Перед началом работы не забываем открутить крышку бачка и долить жидкость до максимальной отметки. Кроме того, в процессе прокачки мы будем следить за уровнем жидкости в бачке и не будем допускать его опустошения больше чем наполовину.
Перед прокачкой доливаем тормозную жидкость в расширительный бачок шприцом или грушей.
Технология прокачки
Если автомобиль оборудован системой ABS, то прокачка начинается с включения зажигания и пятикратного нажатия на педаль тормоза. После этого в бачок при необходимости доливается свежая жидкость. При удалении воздуха из задних цилиндров зажигание должно быть включено. Это нужно для того, чтобы активировался гидронасос системы ABS и создал давление в контуре.
В остальном технология прокачки не отличается:
- Просим помощника медленно нажимать и отпускать педаль до тех пор, пока она не станет упругой с максимальным сопротивлением нажатию, педаль удерживается в таком положении.
- Снимаем защитный колпачок со штуцера заднего правого цилиндра, надеваем на него трубку и опускаем её в ёмкость, до половины заполненную жидкостью. Очищаем задний штуцер от грязи и надеваем на него трубку.
- Откручиваем штуцер на 1/2 оборота, в это время педаль падает. Помощник удерживает её в таком положении до тех пор, пока мы не закрутим штуцер.
- Прокачку цилиндра повторяем до тех пор, пока из трубки не перестанут выходить пузырьки воздуха. Прокачиваем тормозной цилиндр пока не выйдет весь воздух.
- Помощник удерживает педаль в нижнем положении, мы в это время затягиваем штуцер с усилием около 10 Нм и надеваем защитный колпачок.
- По такой же технологии прокачиваем остальные цилиндры в указанном порядке. При этом не забываем следить за уровнем жидкости в бачке. Прокачиваем остальные цилиндры согласно очередности.
После прокачки
После прокачки доливаем новую тормозную жидкость до максимального уровня и закрываем бачок крышкой.
Контролируем уровень тормозной жидкости в расширительном бачке.
Есть несколько нюансов — на педаль при прокачке нужно нажимать медленно и плавно. Плавное нажатие педали исключает образование эмульсии (мелких пузырьков воздуха). Эмульсию в виде пены практически невозможно вытеснить из системы обычным способом. Именно поэтому плавное и медленное нажатие на педаль имеет большое значение.
Важные нюансы
И ещё одна важная деталь — между циклами прокачек необходимо делать паузу в 20-25 секунд.
Время нужно для того, чтобы пузырьки воздуха успели подняться в верхнюю точку рабочего цилиндра (к штуцеру) и были вытеснены свежей жидкостью. Следуя этой инструкции, можно эффективно удалить воздух из тормозной системы или полностью заменить жидкость. Удачной всем работы и крепких тормозов!
Ремонтируем сами
Прежде чем приступать к ремонту, необходимо приобрести ремонтный комплект и тормозную жидкость. Для эффективной работы необходимы 10-12 обжимные ключи, 22-а два рожковые, 13-й ключ, шприц/груша, чтобы откачивать тормозную жидкость. Не лишней будет и небольшая отвертка.
Используя шприц или грушу, следует убрать всю жидкость, которая попала на бачок вследствие протекания. Штуцер тормозных трубочек отодвиньте от цилиндра. Затем, с помощью рожковых ключей опустите нижнюю часть регулятора давления задних колес, а затем и сам цилиндр. Открутите две гайки, с помощью которых он соединён с усилителем тормозной системы. От него следует отсоединить тормозные трубки, а сам цилиндр снять с машины Daewoo Nexia. Если вы выбрали первый вариант, то сейчас следует взять новую деталь и провести все действия в обратном порядке. Если вы не ищете легких путей, то читайте дальше.
С главного цилиндра следует вынуть стопорное и уплотнительное кольца (последнее при помощи отвертки). Затем вынимайте всё, что внутри главного цилиндра, попутно запоминая, какая последовательность вынутых вами деталей. Затем берёте новые детали и устанавливаете на место старых запчастей. Конечным штрихом является их фиксация стопорным кольцом.
Необходимо разобрать, промыть и почистить регуляторы давления, которые контролируют тормозную жидкость в задних колесах автомобиля. Для этого надо открутить регулятор и взять пружинку с клапаном. Раскрутите сам регулятор и всё, что внутри него очистите от грязи. После очистки собирайте всё в обратном порядке, поставьте тормозной цилиндр, залейте жидкость и прокачайте тормозную систему.
Ремкомплект главного тормозного цилиндра Daewoo Nexia
Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса
Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04
Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.
Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях: – толщина фрикционных накладок менее допустимой; – поверхность накладок замаслена; – фрикционная накладка непрочно соединена с основанием; – на накладках появились глубокие борозды и сколы.
ПРЕДУПРЕЖДЕНИЯ
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Замена тормозного барабана») .
6. Снимите верхнюю стяжную пружину пассатижами или отверткой.
Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра
ПРЕДУПРЕЖДЕНИЕ
При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.
7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.
8. . и снимите шайбу, пружину и опорную стойку передней колодки.
9. Снимите переднюю колодку в сборе с регулятором зазора.
10. . и нижнюю стяжную пружину.
11. Снимите распорную планку.
12. Снимите шайбу, пружину и опорную стойку задней колодки.
13. Отведите назад заднюю тормозную колодку.
14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.
15. Снимите пружину рычага регулятора зазора.
17. . и рычаг регулятора.
18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.
19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.
ПРЕДУПРЕЖДЕНИЯ
Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!
21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
22. Установите тормозной барабан.
23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.
24. Установите на место колесо. Проверьте легкость его вращения.
25. Аналогично замените тормозные колодки тормозного механизма другого колеса.
26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).
Замена диска тормозного механизма переднего колеса Шевроле Ланос
Толщина тормозного диска должна быть не меньше 19 мм. Если на диске тормозного механизма имеются трещины, риски глубиной более 0,4 мм, волнистость или другие повреждения, его необходимо заменить. Диски тормозных механизмов передних колес следует заменять парой, при этом необходимо заменить и тормозные колодки. Снимаем переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до предела в ту сторону, на которой демонтируется диск. Снимаем тормозные колодки (см. Замена колодок тормозных механизмов передних колёс Шевроле Ланос).
Шестигранником « на 10» отворачиваем два винта крепления направляющей колодок к поворотному кулаку.
Снимаем с тормозного диска направляющую колодок в сборе с суппортом…
…и подвязываем их проволокой или шнуром к пружине передней подвески во избежание натяжения тормозного шланга. Металлической щеткой очищаем от грязи и коррозии головку винта крепления диска тормозного механизма к ступице переднего колеса.
Крестообразной отверткой отворачиваем винт крепления диска тормозного механизма к ступице переднего колеса…
…и снимаем диск со ступицы. Устанавливаем диск тормозного механизма переднего колеса в обратной последовательности. Если тормозной диск заменен новым, то также следует заменить и тормозные колодки. В результате чего толщина пакета тормозного диска с тормозными колодками увеличится по сравнению со старыми деталями. Поэтому перед установкой направляющей колодок в сборе суппортом потребуется утопить поршень в цилиндр (см. Замена колодок тормозных механизмов передних колёс Шевроле Ланос)
Суппорт – решение проблемы Nexia
Суппорт тормозной на Daewoo Nexia
Любой автомобилист, и не только знает, что система торможения автомобиля важна и значима. Ее обязанность как можно быстрее снизить скорость транспорта вплоть до полной его остановки. Изначально конструкторами задумано: для большей эффективности таких систем должно быть несколько.
На автомобиле Daewoo Nexia предусмотрена слаженная работа трех таких систем: стояночная, аварийная и рабочая.
Стояночная система – это ручник. Ее задача удерживать автомобиль в неподвижном состоянии при стоянке. Также она используется в качестве запасного (аварийного) варианта при непредвиденном выходе из строя рабочей системы торможения. Роль ступора выполняют тормозные механизмы на задних колесах автомобиля.
Основной является рабочая система торможения. Для ее активации достаточно нажать на предназначенную для этого педаль, обеспечивая плавное снижение скорости.
На передний мост Daewoo Nexia установлены дисковые тормоза, на задний – барабанные.
Дисковая система торможения
Тормозной диск, колодки и суппорт – вместе составляют дисковую систему. Над вращающимся диском закреплен передний суппорт, имеющий и специальные пазы для сцепления с рабочими цилиндрами привода.
Колодки при помощи пружин плотно прижаты к его корпусу.
Играя роль «гидравлических тисков», он обеспечивает безопасность всех участников движения: и пассажиров автомобиля и пешеходов, являясь основным элементом системы торможения.
Далеко не каждый автолюбитель разбирается в принципе работы тормоза с точки зрения физики
Но каждому важно обеспечить их бесперебойную работу. Для этого надо вовремя выявить неисправность и осуществить ремонт
Поэтому при неисправности одного из элементов будет разумно заменить и остальные, приобретя ремкомплект тормозной системы. Для данной модели Daewoo отлично подойдет комплект, предназначенный для ремонта Lanos.
В сборе такого ремкомплекта имеются направляющие пальцы, уплотнители, скобы.
Преимущества смены очевидны:
- Увеличится пробег тормозных колодок (вместо 15 000км – 50 000)
- Возрастает эффективность торможения на 30%
Дисковая тормозная система Daewoo Nexia
Процесс замены
- Поддомкратить автомобиль и снять переднее колесо.
- Используя отвертку как рычаг, развести колодки от барабана и, открутив крепежные болты пальцев, снять «родной» суппорт.
- По поводу тормозного шланга: его лучше отсоединить, пока «гидравлические тиски» автомобиля зафиксированы. Отвести шланг в заранее подготовленную баночку (для капающей жидкости).
- Затем снять колодки вместе с поджимными пластинами. Если тормозной диск тоже требует замены, снять и его.
- Далее, используя ремкомплект, установить новые запчасти.
- Работу проводить в обратном порядке. Для крепления шланга обязательно купить новую медную или алюминиевую шайбу, так как она прожимается в процессе эксплуатации.
В приобретаемом комплекте имеются и колодки. Коды для покупки через Exist.ru: 96234339 и 96234340.
Комплект, предназначенный для ремонта автомобилей Daewoo, состоящий из пальцев, уплотнителей и скоб, китайского производства, идет под кодом 93740249. Аналогично происходит замена и с другой стороны.
Передняя тормозная система Daewoo Nexia
Слышу звон – знаю, где он
Пробегав около 10 000 км, «гидравлические тиски» Nexia начинают звенеть. Ремонт довольно прост. Надо купить аэрозольную смазку и запастись терпением.
Снять колесо и ключом на 14 открутить два болта, удерживающих подвижную часть суппорта. Вытащить направляющие пальцы и пыльники. Очистить все детали от старой смазки. Обработать все снятые комплектующие новой смазкой и собрать всю систему. При этом направляющие слишком не смазывать, так как при сборке наблюдаются ее излишки. Ремонт не займет более получаса.
Для увеличения срока службы всех комплектующих системы торможения можно воспользоваться их заменой на аналогичные части с автомобиля Опель Вектра. Отлично подходят на Nexia и поджимные передние скобы.
Когда менять тормозные колодки задних тормозов
На фото виден износ задних колодок.
Ещё одна сложность в том, что ни один производитель толком не может сказать периодичность замены задних колодок барабанных тормозов , поскольку зависит она от слишком многих факторов:
- Качества фрикционной накладки.
- Степени износа тормозного барабана.
- Исправности тормозного барабанного раздвижного механизма.
- Исправности тормозного цилиндра.
- Стиля вождения и условий эксплуатации.
Ресурс
Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.
Стал думать что купить. Kashiyama, вроде и цена нормальная и тесты хорошие, но размеры не указаны. Нашел размеры, 143*43 вроде, на сантиметр меньше. Побоялся, что у тормозного диска будет оставаться кромка, и вообще потом колодку этой кромкой не зажало. Может кто дополнит, может нормально работает все.
Заказал TEXTAR, с проверкой по ВИНу. TEXTAR делает колодки на конвеер БМВ и многие Бехи бегают с ними. Соответственно завод на Нексию не делает и мне отказал, т.к. по вину не пробился заказ. Хотел повторно, но цена уже подскочила на 200 р.
Лично с самого начала хотел заказать ATE, Григория начитался (спорт Нексия, если кто не в курсе), но цена кусается. В тестах иногда были колодки Otto Zimmermann, но при выборе этой фирмы просто не было. Если выбирать в Экзисте на общие каталоги то выходит на Ate — Teves и даже на самом сайте производителя, а это не то. И потом где то на форумах ланоса, я увидел что поставили такие колодки, и номерок был. Я его пробил и это оказались колодки для Лачика. Вобщем заказал себе.
Соответственно речь дальше о них. Как отличить подделку, на просторах инета про это почти ничего нету. Было пару фото упаковки и все. Вот фото что пришло мне.
Наклейка сбоку несет себе артикул, тип авто, где сделано. Наклеена так крепко что от коробки только если с мясом. Сама наклейка так просто не рвется, только если ножом (я колодки с другого бока доставал, так коробка гнется, а наклейке хоть бы хны). На колодках артикул и номера, все прекрасно читается нормальных шрифтом. Окрашена в равномерный черный цвет. К колодкам идут металлические противоскрипные пластины покрытые стеклопластиком вроде. Как меняются колодки в инете полно инфы. Хотел дополнить что на заводских колодках кроме противоскрипных пластин, была пластина для суппорта. Будете менять не забудте ее поставить, а то в грязи старых колодок не была заметна. Рекомендуют также смазать пластины смазкой. Указной ниже смазкой можно смазать как пластины таки направляющие. По пути посмотрел на направляющие пальцев и на сам суппорт. Смазку на направляющих надо опять менять (хотя менял 4 года назад), суппорт неплохо бы снять и почистить, а то черевато клином.
Пока идет притирка колодок, но скажу сразу, что тормозят в разы лучше, с непривычки зажимаю на 100% диск, не пищит. как пылится не знаю (на дворе грязь и слякоть) Хороший вариант еще поменять и диск. Кстати где то нашел тему что для европейских колодок нужен европейский диск, то же самое для Японии и Кореи. Ибо часто появляется писк, стук еще что. С заводскими колодами тормоза не тормоза. Лучше брать другие проверенные колодки, но GM в лучшем случае еле-еле середнячок. Если вы выбираете себе колодки, смотрите какой у вас тип тормозной системы, или снимите колодку и замерьте линейкой высоту и ширину. Ну а фирму можно выбрать найдя тормозные тесты на колодку, хотя их 2-3 всего и то старые.
Кстати, задние барабаны, надо снимать и чистить 1 раз в год, иначе закисают.
Много не флудить
Надеюсь это хоть немного поможет Вам при выборе и поможет не догнать .
Артикул колодок — 23234.170.1 Артикул смазки Ликви моли — 7656
Принцип работы системы
Автомобиль Дэу Нексия получил очень любопытную систему тормозов, для того, чтобы нам проще было в ней разобраться разделим ее на два подвида и каждый будем рассматривать отдельно:
- Исполняющий механизм.
- Привод.
Рабочий механизм
Тормозная система этой машины получила оба типа рабочих механизмов в своей распоряжение: дисковые и барабанные тормоза. В общем, механизм нужен для того, чтобы блокировать вращательное движение частично или полностью, по желанию водителя. Все механизмы устанавливаются в непосредственном контакте с колесом, так чтобы подвижная часть была в зацеплении с колесом, а неподвижная могла прижиматься в подвижной.
На переднем мосту автомобиля установлены дисковые тормоза, а на заднем мосту барабанные.
Дисковая тормозная система включает в себя:
- Тормозной диск.
- Колодки.
- Суппорт.
Суппорт закрепляется на специальном кронштейне над вращающимся диском. Суппорт имеет специальные пазы под рабочие цилиндры привода. Также внутри располагаются колодки, который с помощью пружин плотно прижаты к корпусу суппорта. Каждая колодка имеет фрикционные накладки из стойкого трению материала. Тормозной диск прикручен болтами к ступице и вращается вместе с колесом. При торможении он может сильно нагреваться, а охлаждение осуществляется встречным воздушным потоком автомобиля Дэу Нексия. Некоторые автомобили оснащаются вентилируемыми дисками, которые имеют специальные отверстия по своей поверхности.
Барабанный механизм имеет такой же принцип — замедление за счет трения -, но имеет совершенно иную компоновку. Здесь рабочие цилиндры привода и механизмы колодок расположены внутри корпуса барабана. Барабан же имеет вид плоской тарелки с широкими краями, которая прикручивается к ступице и также вращается вместе с ней. Внутри же располагаются колодки, которые также пружиной поддерживаются в исходном положении. Там же стоят и рабочие цилиндры. Тормозная колодка здесь несколько отличается своим видом от тех, что стоят в дисковом варианте, и имеют более широкое сечение плоскости.
Приводной механизм
Привод автомобиля Дэу Нексия является гидравлическим, то есть тормозная система приводится в действие за счет давления сжимаемой жидкости в контуре. Тормозной привод также является элементом управления этой системой, вся тормозная система управляется нажатием педали и усилием, которое к ней прикладывает водитель.
В верхней его части располагается расширительный бачок, под ним идет поршень, который своим движением и нагнетает давление в тормозном контуре. Контуры эта тормозная система строго раздельные: один для переднего моста, второй для заднего. Когда водитель жмет на педаль и это усилие воспринимает тормозной цилиндр, то клапан в его части закрывается и жидкость в контуре автомобиля Дэу Нексия находится в полностью герметичном состоянии. Поршень начинает двигаться вниз и тем самым создает давление. Для того чтобы водитель не нажимал со всей силы на педаль тормоза здесь стоит вакуумный усилитель, который создает дополнительное усилие на поршень вместо человека. Поэтому касаться педали приходится совсем легонько. Когда же давление жидкости достегает рабочих цилиндров, то они расширяются и прижимают колодки к диску и барабану, за счет этого Дэу Нексия начинает замедляться. Когда же педаль отпускают, то тормозная система расслабляется, поршень в главном тормозном поднимается вверх и клапан открывается, позволяя избыточной жидкости перетечь в расширительный бачок.
