Чистка карбюратора на машине без снятия

Как выполняется ремонт и промывка карбюратора?

Многие неисправности помогает устранить промывка карбюратора, но чтобы она была эффективной, агрегат необходимо демонтировать с машины. После чего потребуется разобрать до необходимого уровня, чтобы можно было получить доступ абсолютно ко всем элементам механизма.

Детали корпуса карбюратора 2107-1107010 на схеме: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Ремонт заключается в выполнении следующих действий:

• Демонтаж устройства.
• Промывка, которая включает чистку и продувку от нагара и налипшей грязи.
• Замена неисправных деталей.

С чего начинается ремонт карбюратора на автомобиле ваз 2106

Ремонт карбюратора ВАЗ 2106 своими руками начинается с его снятия. Для этого потребуется снять воздушный фильтр, который все равно придется заменить новым, и демонтировать его корпус.

Предварительно отверстия в камеры рекомендуется закупорить тряпками, чтобы в них не попали мелкие предметы. После этого с пневматического клапана снимается шланг, идущий на вакуум тормозов, и откручивается трос установки подсоса и снимается штанга с рычага педали газа, управляющий дроссельной заслонкой.

Если у вас карбюратор последней модификации Solex, то отключаются провода с дроссельной заслонки, воздушной заслонки и экономайзера, обеспечивающий принудительный холостой ход.

Далее, снимается топливный подающий и обратный шланги, вентиляционный патрубок. После отсоединения всех подходящих и подводящих элементом можно приступать к снятию самого блока. Для этого необходимо отвернуть 4 крепежных гайки, и аккуратно снять устройство со шпилек. Отверстие в коллекторе крайне рекомендуется заглушить нежесткой ветошью.

Пошаговая инструкция по снятию карбюратора

Для вашего удобства составил подробную пошаговую инструкцию по снятию карбюратора с фото:

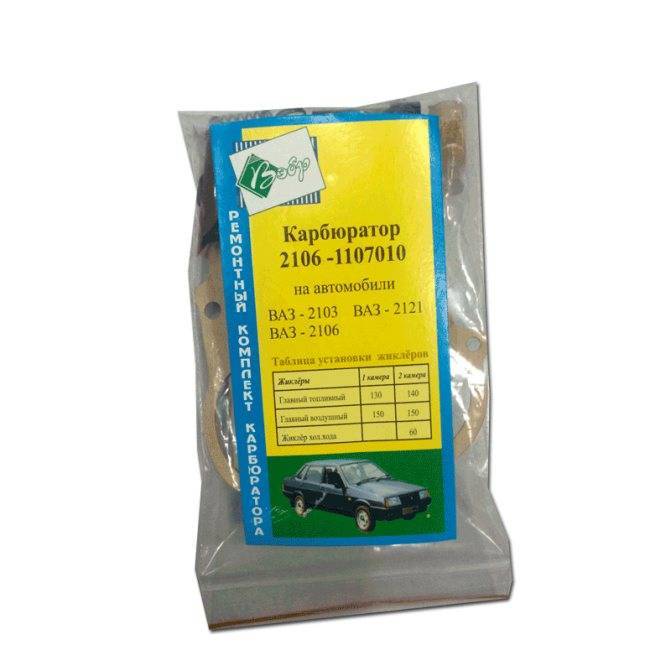

Запасные части которые входят в ремкомплект карбюратора на ваз 2106:

• Диафрагма пускового устройства
• Корпус жиклера
• Жиклер холостого хода — 2 шт.
• Главный воздушный жиклер — 2 шт.
• Главный топливный жиклер — 2 шт.
• Клапан игольчатый в сборе
• Диафрагма ускорительного насоса
• Фильтрующий элемент
• Прокладка крышки карбюратора
• Прокладка пускового устройства
• Пружина возвратная
• Пружина диафрагмы ускорительного насоса
• Винт холостого хода (игла регулировочная)
• Кольцо уплотнительное
• Для Р/К 2105-10, 2105-20, 2106, 2107-10, 2107-20:
• Распылитель ускорительного насоса
• Клапан распылителя
• Прокладка распылителя — 2 шт.
• Винт М5х0,8х20
• Винт М4х0,7х15

Обзор популярных среди отечественных автомобилистов очистителей

Не один тест с достоинством прошла немецкая смесь для карбюраторов под названием Vergaser-Aussen-Reiniger, которая производится всемирно известным концерном Liqui Moly. Данная компания специализируется на выпуске инновационной автохимии (около шести тысяч наименований разнообразных продуктов), популярной во всей Европе.

Интересующий нас продукт от Liqui Moly дает возможность снимать на корпусе карбюратора отложения краски и лака, очищать все каналы узла, дроссельные заслонки и другие его элементы. Состав выполнен в виде аэрозоли, разрешен к применению без необходимости разборки обрабатываемого механизма. Международный тест доказал высокую эффективность этой композиции. Она легко справляется с очисткой и обезжириванием системы впрыска (инжекторные авто) и карбюратора.

Хорошие отзывы получает и смесь 3M. Она гарантирует уничтожение всех без исключения загрязнений, оказывает смазывающее действие на компоненты топливного механизма, включает в свой состав порядка 75–80 процентов экологически безопасных летучих соединений органического ряда. Достоинство данной композиции состоит в том, что она является, по сути, универсальной, так как с ее помощью можно осуществлять чистку механизма вентиляции картера, а также индикатора температуры впускного тракта.

Особых слов заслуживают продукты под брендом Hi Gear. Очистители под этой торговой маркой активно продаются в европейских странах. Российские водители также высоко оценивают их качество. Тест разных продуктов Hi Gear показал, что они прекрасно справляются с углеродистыми отложениями и всеми видами нагара за счет того, что созданы по уникальной синтетической формуле, которая характеризуется высокой активностью.

Сейчас под маркой Hi Gear реализуются следующие очищающие составы для карбюраторов:

• HG3177: максимально бережная очистка системы за несколько минут;
• HG3121 и HG3116: композиции, которые обеспечивают минимальную токсичность выхлопа двигателя автомобиля, а также способны восстанавливать начальные технические параметры топливной системы;
• HG3201 и HG3202: обработка карбюратора без снятия его отдельных частей, снижение токсичности выхлопа;
• HG3208: мягкое удаление загрязнений, устранение проблем, которые образуются при эксплуатации низкокачественного топлива.

Также по результатам тестов можно посоветовать аэрозоль Jet100 Ultra, предназначенный для обработки карбюратора изнутри и снаружи. Данная смесь весьма активная, что позволяет ей справляться с пылью, нагаром, жирными пленками и лаками. Jet100 Ultra безопасен для кислородных индикаторов, в ряде случаев его использование приводит к повышению мощности мотора и улучшению подвижности дроссельной заслонки.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Современный рынок автохимии предлагает широкий ассортимент самых разных средств, на любой вкус и цвет, от самых дорогих, до бюджетных вариантов. Ответить на вопрос: какой очиститель карбюратора лучше, достаточно сложно. Все дело в том, что производители этих средств постоянно экспериментируют с составами, придавая очистителями все новые характеристики. На самом деле использовать можно практически любое средство, которое имеет положительные отзывы в сети и не выглядит откровенным контрафактом.

В составе очистителя обязательно должны быть активные компоненты, которые помогут провести очистку даже в самых труднодоступных местах, где невозможно использовать насадку. Компоненты таких средств должны бороться со смолистыми загрязнениями. В качестве основы может использоваться как очищенный бензин, так и составы органического происхождения.

Перечень положительных характеристик очистителей карбюратора достаточно обширный, но нужно понимать, такие средства не способны стать заменой комплексному техническому обслуживанию механизма. Средства для очистки преимущественно подходят для профилактических целей, если из-за загрязнений возникли сбои в работе устройства, чистить его поздно, нужно проводить полноценную диагностику и механическую очистку деталей.

Главная →

Эксплуатация → Автохимия и автокосметика →

4 Популярные средства очистки – Liqui Moly или Mannol?

Основу очистительных средств составляют органические вещества, различные растворители, благодаря которым происходит размягчение, растворение и смывка отложений. Специальные добавки защищают детали карбюратора от коррозии, выполняют функцию смазки. От количества активных веществ зависит эффективность средства: чем больше будет добавок, тем шире спектр загрязнений, на которые оно будет действовать.

Среди популярных средств для чистки карбюратора можно назвать следующие:

1. Liqui Moly – эффективно убирает с корпуса карбюратора отложения краски и лака, качественно прочищает каналы, жиклеры и дроссельные заслонки, удаляет загрязнения различного типа. Легко обезжиривает и очищает карбюраторные и инжекторные системы. Средство выпускается в виде аэрозоля в баллончике, что дает возможность промывать как внутренние, так и внешние детали.
2. ЗМ – не только убирает все сложные загрязнения, но и смазывает механические узлы. Большая часть очистителя (70–80 %) содержит летучие органические вещества, экологически безопасные для окружающей среды. Средство можно считать универсальным, так как его можно применять для чистки карбюратора, индикатора температуры впускного тракта, вентиляции картера и других элементов двигателя.
3. Jet 100 Ultra – предназначен для внутренней и внешней очистки системы. Это активное средство быстро удаляет бензиновые и масляные пленки, отложения, грязь, лаки, нагар и др. Кроме того, оно обладает смазывающим свойством. При постоянном использовании улучшает подвижность дроссельной заслонки и способствует увеличению мощности двигателя.
4. Hi-Gear – при тестировании было выявлено, что он эффективно удаляет различные типы нагара, углеродные отложения. Такого эффекта производитель смог добиться благодаря синтетической формуле. В линейке продукции фирмы предлагается несколько видов средств, которые отличаются степенью воздействия на разные детали узла, что позволяет чистить карбюратор без разбора: HG3177 (максимально бережное очищение за несколько минут); HG3121 и HG3116 (способствуют обеспечению минимального содержания токсичных веществ в выхлопных газах, способны вернуть топливной системе первоначальные технические характеристики); HG3201 и HG3202 (снижает токсичность выхлопных газов); HG3208 (мягко удаляет загрязнения, устраняет проблемы, возникающие при использовании топлива низкого качества).
5. Mannol – качественно удаляет отложения и нагар с внутренних поверхностей, эффективно прочищает жиклеры, дроссельные заслонки, каналы, хорошо смывает загрязнения с корпуса. При регулярном применении улучшает работу топливной системы. Возможно использование для чистки от загрязнений других элементов силового агрегата.

Для промывки карбюратора своими руками лучше пользоваться очистителем известных производителей, но при этом нужно обращать внимание на его свойства. Выбирая средство, учитывайте метод чистки (с разборкой или без), степень загрязненности, тип загрязнений. Для качественной работы ДВС параллельно с регулярной чисткой карбюраторной системы следует содержать в чистоте всю топливную систему

Для качественной работы ДВС параллельно с регулярной чисткой карбюраторной системы следует содержать в чистоте всю топливную систему.

Способ применения аэрозольного очистителя

Несмотря на высокую эффективность этого средства, каждый владелец должен предварительно узнать, как очистить карбюратор при помощи этого спрея. Особенностью аэрозольного очистителя является то, что он имеет специальный дозатор и трубочку, благодаря которой можно регулировать направление жидкости при проведении чистки необходимой поверхности вне зависимости от затрудненности доступа к ней.

Но чтобы воспользоваться этим способом, придётся вначале полностью или частично разобрать сам узел системы питания. Рекомендуется проводить полную разборку карбюратора. В этом случае будут созданы все необходимые условия для того, чтобы очистить от загрязнений каждую поверхность рабочего узла.

Для того чтобы лучше представлять, как именно должна проводиться чистка этой детали, следует рассмотреть этот процесс в виде следующих этапов:

После того как карбюратор будет прочищен, его необходимо собрать обратно в том же порядке. Во время разборки необходимо сразу запомнить, где находился топливный и воздушный жиклер. Помимо этого следует отрегулировать уровень поплавковой камеры и холостой ход.

Учитывая представившуюся возможность, после чистки узла системы питания следует проверить состояние бензонасоса и топливного бака. На некоторых транспортных средствах может быть установлен механический бензонасос. Его также необходимо проверить, а если потребуется, с помощью аэрозольного средства. Если этого не сделать сразу, то очень скоро присутствующая на мембране и клапанах насоса пыль может снова попасть в карбюратор и привести к возникновению новых засоров.

Чтобы привести в надлежащий вид топливный бак, его придётся вначале демонтировать. Специалисты также рекомендуют регулярно выполнять очистку этого узла, поскольку в нём очень часто скапливается много грязи вследствие использования некачественного бензина. В дальнейшем образовавшийся в топливном баке осадок может проникнуть в карбюратор, причём это происходит с завидной регулярностью даже несмотря на то, что топливо поступает в него через топливный фильтр и сетку поплавковой камеры.

Важность чистки карбюратора и периодичность профилактики

Как почистить карбюратор солекс

Карбюраторный впрыск находится под капотом, непосредственно на впускном коллекторе двигателя, и находится в постоянном контакте с бензином и воздухом. Это механическое устройство имеет ряд открытых деталей, которые уязвимы к загрязнению.

При эксплуатации транспортного средства на внутренних и внешних частях карбюратора оседают частицы моторного масла. Свое воздействие оказывают и перепады температуры двигателя. Поэтому карбюратор очень быстро загрязняется на его внутренней и внешней поверхности. На них имеются отложения копоти, пыли, маслянистая и бензиновая пленка, что еще больше притягивает к поверхности пыль.

Симптомы загрязнения карбюратора

• Заметная утрата мощности и повышенный расход бензина
• Высокая токсичность и дымление
• Запуск холодного или горячего мотора затруднителен
• Неустойчивый холостой ход, плавают обороты
• Провалы при резком разгоне и поздний отклик на педаль акселератора.

Вышеупомянутые признаки не являются точным показателем того, что проблема кроется именно в карбюраторе, поэтому для начала необходима диагностика мотора.

Своевременная чистка данного узла позволит предотвратить возможные неприятности, которые могут повлечь за собой финансовые траты и потерю времени в большую сторону, чем своевременная чистка.

Пренебрежение чистки карбюратора обязательно влечет за собой все вышеописанные симптомы. В крайних случаях, если карбюратор предельно загрязнен, то вся пыль и грязь, посредством разряжения, попадает вовнутрь цилиндра, оставляю на его зеркале задиры, и на поверхность поршня, оставляю на нем нагар.

Выбираем лучшее средство для чистки карбюратора

До того момента, как рынок автомобильных товаров заполонили жидкости для чистки топливной системы, автовладельцы пользовались дизельным топливом, керосином, растворителем и ацетоном. Доступность данных материалов позволяла каждому задешево промыть карбюратор.

Сегодня эффективность специальных чистящих средств значительно превосходят по качеству, чем использование подручных материалов.

Большим преимуществом у современных средств является то, что у них есть ряд присадок. Фото: selcdn.ru

Очистители существуют двух видов:

1. Аэрозольный очиститель.
2. Специальная жидкость, которая смешивается с бензином в баке.

Пользование средствами очистки, в первом случае, предполагает полную разборку карбюратора, что повышает эффективность во много раз. Жидкость, которую необходимо заливать в бензобак, смешивается с топливом, и попадает в карбюратор естественным путем, очищая поверхности, с которыми контактирует. В этом случае вся грязь попадает в камеру сгорания, что не является желательным, и далее выходит в атмосферу из выхлопной трубы.

При выборе очистителя, пользуйтесь следующими рекомендациями:

• Чем больше активных компонентов в составе, тем эффективнее работает очиститель
• Фирма производитель должна быть известной (Liqui Moly, Mannol, Hi-Gear)
• Опирайтесь на отзывы автовладельцев, которые часто проводят операцию по чистке карбюратора самостоятельно

Помните, что аэрозольный очиститель огнеопасен, а так же имеет специфический запах, поэтому работу со средством нужно проводить в зданиях с хорошей вентиляцией и вдали от источников огня.

Способ применения аэрозольного очистителя

В аэрозольном очистителе предусмотрен дозатор и трубочка, которая позволяет направить жидкость на нужную поверхность без затруднения в доступе.

Этот способ требует полной или частичной разборки. При полной разборке карбюратора удастся максимально избавиться от загрязнения на все х поверхностях узла.

Видео-инструкция по очистке карбюратора представлена здесь:

Пошаговые действия при чистке карбюратора:

1. От карбюратора отсоединяются топливные шланги и корпус воздушного фильтра.
2. Карбюратор тщательно чистится снаружи
3. Непосредственно разбирается корпус узла на несколько основных частей.
4. Чистке поддаются все внутренние части карбюратора (жиклеры топливные и воздушные, диффузоры, поплавковая камера, сетчатый фильтр перед поплавковой камерой, мембраны, поверхность дроссельной и воздушной заслонки).
5. Сменить все прокладки карбюратора.

Важно знать! После мойки карбюратора необходимо сменить воздушный и топливный фильтр, а так же убедится в том, что система очистки картерных газов исправна. В противном случае, карбюратор очень скоро загрязнится

В противном случае, карбюратор очень скоро загрязнится.

Описание аэрозольных очищающих композиций

Аэрозоли для карбюраторов, как вы уже поняли, считаются более эффективными и простыми в использовании средствами для очистки элементов топливной системы. Их можно применять достаточно часто, что дает возможность предупредить многие проблемы, связанные с загрязнением карбюратора.

Статья в тему: Почему плавают обороты на холостом ходу

Аэрозольные очистители – это специально подобранные химические композиции, состоящие из органических веществ, всевозможных растворителей, неорганических соединений. Часть из них выполняет вспомогательную функцию, а часть – основную. «Основные» соединения обычно называют активными, так как от их концентрации в очищающем средстве зависит его эффективность. Именно активные вещества проникают во все уголки карбюраторного узла и тщательно снимают с его элементов разнообразные загрязнения.

Если эти соединения не обладают нужными характеристиками, очиститель не сможет справиться со сложными отложениями (например, со смолистыми). Растворители, входящие в аэрозоли, могут изготавливаться на базе органических веществ либо на бензиновой основе. Растворяющие компоненты определяют длительность действия очистителя и уровень его «агрессивности». При этом эффективность очищающей композиции напрямую не зависит от того, на какой основе выполнен растворитель (органика или бензин).

Популярность аэрозолей обусловлена не только их эффектом, но и легкостью применения. Вам нужно будет лишь пару раз нажать на распылитель, а затем выждать указанное в инструкции к «автохимии» время, чтобы выполнить очистку. В большинстве случаев никаких дополнительных действий производить не требуется.

При всех многочисленных достоинствах современных очистителей водитель должен понимать, что полноценного технического обслуживания и профессиональной очистки топливной системы и карбюратора автомобиля они не обеспечивают. В частности, ни один «сверхмощный» аэрозольный состав не в состоянии проникнуть в поплавковый отсек и в топливные жиклеры. Свою «ласточку» в любом случае следует периодически отправлять в автотехцентр для выполнения качественной чистки ее внутренних узлов.

Зачем нужно чистить карбюратор на «Жигулях»?

Карбюратор в автомобилях является важным и ответственным узлом, отвечающим за приготовление качественной воздушно – бензиновой смеси в нужной пропорции, и подающим ее через впускной коллектор в камеру сгорания двигателя. Одним словом, карбюратор ВАЗ 2107 – это и «повар», и «официант».

В том случае, если за карбюратором не ухаживают, то в повседневной жизни автомобилиста могут встретиться следующие неисправности:

• мотор работает неустойчиво, или глохнет на холостом ходу;
• автомобиль стал «есть» топливо в больших количествах без видимых причин;
• ВАЗ 2107 начал дергаться толчками и рывками, хотя педаль «газа» прижата в расчете на постоянную скорость движения.

В том случае, если нареканий на работу карбюратора ВАЗ 2107 нет, но есть подозрения то, что автомобиль заправлялся некачественным топливом, на котором мотор плохо «тянул», или после предыдущей промывки и очистки карбюратора пробег превысил 50 тыс. километров – нужно промыть и прочистить его. Чтобы понять, какое качество смеси – нужно на холодном двигателе вывернуть свечу и осмотреть нагар и понюхать ее.

В норме электрод должен быть сухой и серо – коричневый. Если свеча черная и закопчена – смесь избыточно богата топливом, а если нагар белый или светлый – преобладает воздух. В этом случае карбюратор нужно прочистить.

Что нужно для работы?

Чистить карбюратор ВАЗ 2107 – дело медленное и долгое. Можно потратить на это целый день.

Поэтому нужно иметь следующие материалы:

бумагу и ручку. Потребуется, чтобы записать последовательность действий при снятии, чтобы не запутаться;
тряпки, чистые и гладкие. Главное, чтобы они не пушились и не «волосатили»;
спрей – для прочистки жиклеров и ухода за карбюратором

Внимание! Нельзя использовать для очистки карбюратора WD – 40. Он содержит масляную основу.
прибор для продувки сжатым воздухом (можно баллон);
емкость для растворителя, химически устойчивая (стекло);
палочки из прочного дерева (апельсиновое) или зубочистки;

При разборке карбюратора ВАЗ 2107 и прочистке нужно соблюдать простые правила, без которых можно легко запутаться:

• возьмите инструкцию от вашей модели карбюратора. Разобрать и собрать его может быть не проще, чем масштабную модель, поэтому делайте все постепенно (см. рис.)
• запоминайте и помечайте, куда вы положили «мелочь»: винтики, пружинки;
• отдельно положите прокладки, детали из пластика и резины, во избежание их контакта с растворителем;
• для промывки мелких металлических деталей их нужно залить растворителем, и промыть при помешивании, затем вытереть насухо;
• жиклеры (отверстия для подачи топлива и воздуха) чистятся только сжатым воздухом, или жидким очистителем из баллончика под давлением. Категорически запрещается их чистить палочкой, проволочкой и другими предметами.

Способы промывки и средства, применяемые для неё

Промыть карбюратор самостоятельно можно тремя способами:

• не снимаяс двигателя и не разбирая его;
• путём частичной разборки;
• путём полной разборки.

Первый вариант предусматривает добавление химически активных жидкостей (присадок) в топливо. Иными словами, нужно залить определённое количество чистящего средства в бак и ездить себе спокойно на автомобиле дальше, не тратя своего времени. Бензин с присадкой, двигаясь по топливной системе, сам растворит и выведет грязь. Конечно, эффективным этот способ назвать никак нельзя, да и всё то, от чего мы пытались избавиться, неизбежно попадёт в цилиндры двигателя.

Для промывки карбюратора без его демонтажа используются специальные присадки

Промывка карбюратора путём частичной разборки — наиболее популярный вид обслуживания. Нам придётся снять воздушный фильтр, крышку , извлечь все элементы, которые могут быть загрязнены, промыть их и собрать устройство обратно. Эффективность этого метода достаточно высока, к тому же мы визуально можем определить, насколько чистым стал агрегат.

Для промывки потребуется снять воздушный фильтр и крышку карбюратора

Ну а если снять и разобрать устройство полностью, замочить все его детали в чистящей жидкости, а после этого промыть их вручную и продуть струёй воздуха — мы получим практически новый карбюратор.

Ещё не так давно автовладельцы чистили карбюраторы своих автомобилей при помощи жидкостей, которые, обычно, можно найти дома:

• очищенным бензином;
• керосином;
• дизельным топливом;
• растворителем.

Да, они неплохо справляются с различного рода грязью и отложениями на внутренних стенках устройства, особенно если есть возможность и время для того, чтобы замочить в них необходимые детали на некоторое время. Но сегодня нет нужды использовать подобные средства. Лучше приобрести в автомагазине специальную жидкость. В продаже есть средства, как для самоочистки топливной системы (заливки в бак), так и для обслуживания карбюраторов. Наиболее популярными и эффективными из них являются:

Hi-Gear — линейка средств для промывки топливной системы и карбюратора. Отличается высокими растворяющими способностями. Не наносит вреда элементам системы. Выпускается как в виде присадок, так и в виде аэрозоля;

Присадка «Hi-Gear»для заливки в бак автомобиля

Mannol Vergaser Reiniger — аэрозольный очиститель карбюратора. Применяется для чистки карбюраторов и инжекторов. Отлично справляется с нагаром, маслянистым налётом, другими загрязнениями;

Средство для чистки карбюратора «Mannol Vergaser Reiniger»

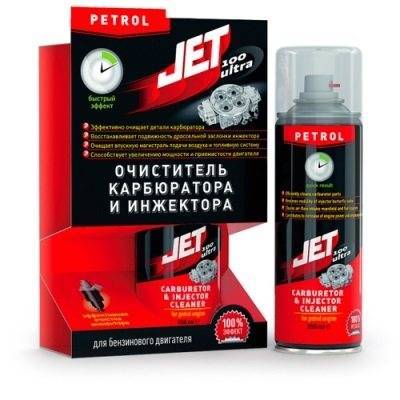

Аэрозоль «Jet 100 Ultra»

Зачем нужны чистка и регулировка карбюратора

Заводские настройки карбюраторов Солекс/Озон рассчитаны на определенное качество топлива и усреднённую манеру езды водителя, и производятся на конкретном двигателе. И если автомобиль эксплуатируется в соответствии с инструкциями производителя и на качественном топливе, то регулировки карбюратора можно избегать достаточно длительное время.

При этом параметры содержания вредных веществ в выхлопных газах нужно проверять на техническом осмотре с периодичностью от двух лет (если машина не старше 7 лет) до одного года (что для автомобилей с карбюраторным двигателем более вероятно).

Процесс регулировки карбюратора осуществляется двумя винтами и вполне может быть выполнен самостоятельно (во всяком случае, на исправно работающем карбюраторе). Рекомендуем посмотреть видео в конце статьи.

Операции здесь простые: последовательным закручиванием винтов качества и количества добиваются устойчивой и плавной работы двигателя в диапазоне 800-900 об/мин (для зимнего времени рекомендуется диапазон 900-1000 об/мин).

При самостоятельной регулировке карбюратора необходимо помнить, что она производится на прогретом двигателе.

Иное дело, когда проявляются неисправности, которые могут быть связаны с работой карбюратора. Чаще всего это перелив бензина в поплавковой камере и неустойчивые обороты на холостом ходу. В первом случае необходима регулировка положения поплавка (соответственно игольчатого клапана) либо замена деталей камеры, а во втором чаще всего виноват не карбюратор, а «заедание» троса «газа», которое необходимо устранить.

Иногда неисправности карбюратора могут проявляться в провалах и рывках при езде или вялом наборе мощности. Однако схожие симптомы могут происходить и из-за неисправностей системы зажигания или топливоподачи, поэтому прежде чем разбирать карбюратор необходимо убедиться в исправности этих систем.

Качество топлива также может значительно влиять на работоспособность карбюратора, поэтому необходимо периодически (хотя бы раз в 50 тыс. км, а при заведомо плохом топливе чаще) чистить его от загрязнений и отложений. Средств для очистки сейчас достаточно много, следует только помнить, что наиболее агрессивные из них могут причинить вред неметаллическим деталям (например, материалу диафрагм).

Во избежание попадания внутрь карбюратора тканевых остатков удаление старого топлива обычно производят резиновой грушей.

Для очистки жиклёров обычно будет достаточно продуть их сжатым воздухом, и только в запущенных случаях может понадобиться прочистка с помощью мягкой медной проволоки.

ДЕТАЛЬНАЯ ЧИСТКА

(карбюратор Honda) Инструменты: отвертка плоская 6мл. отвертка плоская 4,5 мл. крестовая отвертка. для тонкой работы узкие плоскогубцы. ключ на десять. шестигранник маленький. Для начало сам карбюратор надо прочистить . Далее разбираем сам карбюратор: откручиваем поплавковую камеру(ключом на десять). На болте не терять шайбу уплотнителя. снимаем сам поплавок с иглой

уплотнительное кольцо от поплавковой камеры поддеваем отверткой и осторожно вынимаем. снимаем главный топливный жиклер, находится он посередине — это держатель эмульсионной трубки(отверткой на шесть мл.) прилагаем силу у кого откручивается легко, а бывает и на оборот

***Если эмульсионная трубка и топливный жиклер не выпадают, как раз пригодится шестигранник и внутри шестигранником проталкиваем и должно все выйти. окручиваем отстойник у топливного краника. снимаем резиновое колечко. далее топливный фильтр. снимаем жиклер холостого хода(крестовой отверткой, выкручиваем винт с дроссельной заслонки). *Жиклер вынимается, тонкими плоскогубцами. открываем винт регулятор холостого оборота(плоской отверткой). *Винт — иголка на нем пружинка(пружинка, осторожно не теряем). На этом разборка закончилась, начинаем очистку. Начинаем чистку с основного блока карбюратора, продуваем, очищаем жидкостью для чистки карбюратора. В начали сторона обращенная к двигателю, балансировочное отверстие. Далее держатель эмульсионной трубки и главного топливного жиклера. Следующие отверстие, главный воздушный жиклер. Отверстие с право от воздушного жиклера. Далее отверстие воздушный жиклер от холостого хода. Отверстие винта регулировочного холостого хода. И проход топлива. Теперь начинаем чистку, того что вынули и начинаем сборку. Начинаем с винта пружинкой, промываем, продуваем его и закручиваем до упора(что бы его отрегулировать надо считать на сколько оборотов было откручено и на столько же надо закрутить, либо найти в инструкции к транспорту и посмотреть на сколько оборотов следует повернуть — это две целых оборота и одна восьмая). Ставим заглушку, от регулированного положения ставим её параллельно к главному каналу. Далее жиклер холостого хода, чистим и вставляем на место. После этого нам надо проверить чистоту переходных отверстий:. Прогоняя средство для отчистки через воздушный жиклер, должны увидеть как через эти отверстия выходит средство для отчистки, без препятствий. Далее закручиваем винт ограничитель дроссельной заслонки. Для чистки эмульсионной трубки, нам нужна ровная поверхность, нашли, ставим на поверхность поддерживая тонкими плоскогубцами и прочищаем, со всех выходов должно выливаться чистящие средство. Почистили, установили, идем дольше. Главный топливный жиклер, имеет всего одно отверстие, которое очищаем, продуваем, вставляем и закручиваем. Продуваем топливо проходящий канал, потом кран. Чистим корпус. Далее топливный фильтр продуваем вставляем, уплотнительная резинка, отстойник чистим и закручиваем. Далее иголка и поплавок, что бы иголку не потерять берем тонкие плоскогубцы, зажимаем и продуваем, главное промыть иголку, вставляем штифт, резинка. Далее крышка поплавка камеры прочищаем внутреннею полость и закрываем болтиком. На этом чистка и сборка карбюратора завершена.

Проведение чистки

Мойка и чистка карбюратора может занять от одного до нескольких часов. Это зависит от уровня знаний специалиста, выполняющего операции, степени загрязненности и применяемых средств и материалов.

1. В первую очередь откручивается крепеж воздушного фильтра, а затем откидываются топливные шланги. Делать это надо аккуратно, так как в них могут быть остатки топлива. После отсоединяем электроразъем магнитного клапана. С карбюратора потребуется снять крышку, а затем уложить ее на стол так, чтобы поплавки оказались сверху. В этом положении снижается риск повреждения кронштейнов.
2. Прежде чем промыть карбюратор, надо очистить сетчатый фильтр. Для машин с большим пробегом эту операцию рекомендуется делать раз в полтора-два года. Новые легковушки нуждаются в такой промывке реже. Чтобы его промыть, надо в поплавковую камеру залить через бензонасос топливо и снять держатель фильтра. Последний вымывается спреем или спецжидкостью. Сетчатый фильтр продуваем при помощи баллона с воздухом или компрессора. Ветошью со спецсредством потираем поверхность над пробкой фильтра и монтируем элементы фильтра на свои места.
3. Из поплавковой камеры удаляем топливо и грязь с помощью резиновой груши. Остатки нагара можно полить небольшим количеством бензина и снова продуть грушей, так повторить до тех пор, пока емкость не очистится. Сам поплавок должен быть целым и во время его работы нежелательно допускать касания им остальных элементов конструкции.
4. Демонтировать жиклеры нужно аккуратно с помощью шлицевой отвертки. Достать их помогут тонкие деревянные палочки. Каждый эмульсионный колодец и жиклер надо хорошо продуть с помощью сжатого воздуха. Делать это надо с обеих сторон. Сначала выбирается обратное направление от рабочего. Избавиться от загрязнения внутри жиклера поможет либо тонкая медная проволока, либо жесткая леска. Ни в коем случае нельзя для этой операции использовать стальные иглы или предметы из материалов повышенной твердости, чтобы исключить повреждения каналов.
5. Теперь очищаем ускорительный насос, предварительно извлекая данную часть конструкции. В нем проверяем шарик на предмет свободного движения, а возможные засорения каналов прочищаем так же, как и жиклеры.
6. Общая герметичность карбюратора не должна быть нарушена. Для ее обеспечения ставим новую прокладку и собираем все элементы на свои места. После этого затягиваем с достаточным усилием крепеж.

Выемка жиклеров для прочистки

Регулировка карбюратора Ваз 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

1. Признаки неисправности
2. Регулируем привод
3. Регулируем заслонки
4. Регулируем устройство пуска
5. Регулировка поплавковой системы
6. Регулировка холостого хода на Ваз 2106
7. Диагностика карбюратора после регулировки
