Что входит в ремкомплект карбюратора?

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

  • «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
  • «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
  • серии «рывков» или «провалов» при движении;
  • вялый разгон, потеря мощности;
  • повышенный расход топлива;
  • осложненный запуск двигателя;
  • повышенные либо пониженные обороты на холостом ходу;
  • неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Регулировка пускателя карбюратора

Ещё одна важная задача — отрегулировать пусковое устройство, под влиянием которого будет успешно функционировать карбюратор. Какие задачи нужно выполнить?

  1. Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
  2. Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
  3. При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
  4. Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
  5. Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
  6. Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
  7. Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Для снятия карбюратора следует демонтировать корпус воздушного фильтра и отсоединить все патрубки, шланги и провода. Разбирать карбюратор следует с использованием таких инструментов как:

  • Гаечные ключи;
  • Отвёртки;
  • Набор отвёрток для жиклеров.

Алгоритм проведения работ:

  1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого требуется вывернуть пробку и достать его;
  2. Отсоединяется тяга рычагов на осях дроссельной и воздушной заслонки;
  3. Снимается верхняя крышка карбюратора и прокладка;
  4. Достаются поплавки;
  5. Достаётся игольчатый клапан и демпфирующая пружина;
  6. Выкручиваются жиклеры;
  7. Достаются эмульсионные трубки;
  8. Выкручиваются распылители и нагнетательный клапан;
  9. Достаются остальные клапаны.

Сборка карбюратора проходит в обратном порядке. Необходимо будет:

  1. Проверить все уплотнительные прокладки карбюратора, при необходимости заменить их новыми;
  2. Убедится в герметичности клапана дополнительной системы. Проверяемый узел не должен заедать в своей направляющей;
  3. Осмотреть зазор между приводной планкой и регулировочными гайками штока;
  4. При установке новых жиклеров следует подбирать их строго по техническим параметрам данного карбюратора;
  5. Все пробки каналов карбюратора должны быть оснащены прокладками;
  6. Проверить герметичность поплавков карбюратора. При нарушении герметичности их можно попробовать запаять;
  7. Нажимая на поплавок нужно добиться его правильного положения.

Показания к приобретению ремкомплекта

Если у вашего железного коня поднялась температура или он стал «есть» слишком много бензина, то это верный признак неисправности со стороны системы питания. Карбюраторные проблемы также могут проявляться следующим образом:

  • «Провалы» в работе двигателя;
  • Двигатель глохнет в режиме «холостого хода»;
  • Падение мощности двигателя;
  • Повышенное дымление;
  • Двигатель плохо заводится, особенно при достижении нормальной температуры охлаждающей жидкости.

Нестабильность работы двигателя, сопровождающаяся рывками, может быть вызвана неисправностью системы зажигания, поэтому прежде чем осуществить замену и установить полный ремкомплект карбюратора, следует убедиться в целостности проводов, и в правильной регулировке момента зажигания.

Если проблем со стороны электрики не обнаружено, то можно приступать к замене ремкомплекта, предварительно убедившись в том, что детали, находящиеся в комплекте, подходят для установки в карбюратор данной модели.

Типы и комплектность ремонтных комплектов

Сегодня выпускается широкий ассортимент ремкомплектов, предназначенных для ремонта всех моделей и модификаций карбюраторов автомобилей ВАЗ. В частности, на рынке можно найти ремонтные комплекты для карбюраторов автомобилей ВАЗ «Классика» начиная с ВАЗ-2101, комплекты для более современных карбюраторов «Солекс», используемых на автомобилях ВАЗ-2107, 2108, 2109, 21099 и их модификациях, карбюраторов моторов ВАЗ-1111 «Ока» и для других.

Ремкомплекты условно можно разделить на две категории — полные и малые. В малых комплектах обычно содержится ограниченный набор деталей, например — только топливный клапан, прокладки, все запчасти кроме клапана, и т.д. Полные ремкомплекты содержат в себе все необходимые детали, в их состав также нередко входят и малые ремкомплекты.

Покупать ремкомплекты следует исходя из модели автомобиля, установленного на нем двигателя и карбюратора. Только в этом случае детали гарантированно подойдут к карбюратору, и ремонт будет выполнен без перерывов на поиски недостающих запасных частей.

Проблемы в карбюраторной системе

Есть ряд проблем в карбюраторах, которые решаются регулировкой воздушной заслонки смеси или холодного хода, а иным — необходим ремонт или замена. Часто происходит износ мембраны карбюратора. Проявляется это в том, что она прекращает качать топливо в камеры.

В момент выхода из строя карбюратора, двигатель может начать не очень хорошо функционировать, попадая в определенные условия.

Случаются и такие проблемы карбюратора, из-за которых может произойти поломка двигателя — он перестает правильно работать на холостом ходу, и ему в этот момент становится необходима посторонняя помощь.

Частые затруднения в карбюраторной системе возникают зимой, когда двигатель самостоятельно очень трудно заводится. Двигатель, работающий с трудом на холоде, хорошо функционирует в теплое время.

Многие проблемы с карбюраторной системой возможно разрешить ручной регулировкой смеси или частотой холостого хода. Для этого смесь регулируют, поворачивая один или другой винт.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

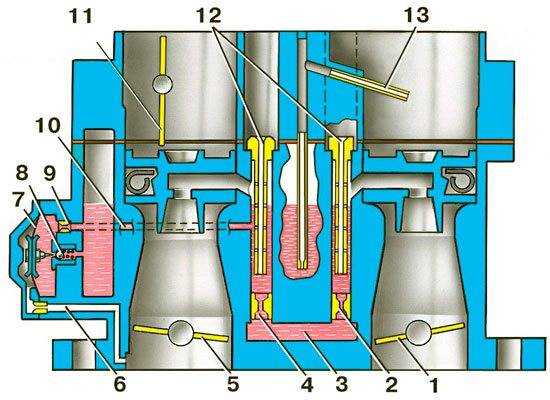

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Тюнинг карбюратора – что следует знать?

Стоит отметить, что замена деталей не всегда может помочь

Нужно также обращать внимание и на другие элементы и устройства автомобиля. Очень часто возникает проблема в правильной работе дроссельной заслонки

Поэтому следует и её проверить и при необходимости выполнить ремонт.

Многие владельцы автомобилей хотят усовершенствовать карбюратор. Для этого необходимо купить модернизированный ремкоплект карбюратора. Входящие в него воздушные жиклеры создают меньшую сопротивляемость потоку воздуха, вследствие чего увеличивается мощность двигателя.

Самый главный элемент тюнинга карбюратора – модернизированные топливные жиклеры, которые идут в ремкоплекте. Однако чтобы вкрутить их, необходимо сделать расточку карбюратора, так как резьба у них немного другая. Браться самому за доработку и усовершенствования карбюратора не стоит, так как этот процесс требует наличия технических навыков, и без практики с первого раза он может и не получиться. В итоге вы только испортите ремкомплект и, скорее всего, сам карбюратор.

Чтобы как можно меньше ремонтировать карбюратор, необходимо своевременно делать замену топливного и воздушного фильтров. А также заправлять его более качественным высокооктановым топливом. Стандартный ремкомплект карбюратора от производителя, как правило, является самым качественным, и его работы должно хватить на 100 тыс. км.

↑ Схема карбюратора Озон

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Как снять агрегат

Действительно, этот вопрос может застать врасплох неопытного владельца «шестёрки» или «семёрки». Но сама процедура демонтажа не считается сложной. Главное — запоминать или записывать места подключения разных шлангов, так как при первом опыте обратная установка может вызвать трудности.

Демонтировать карбюратор ДААЗ рекомендуется на холодном двигателе, так как устройство располагается прямо на впускном коллекторе.

Важно последовательно отсоединить топливные магистрали и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшие работы занимают не более 10 минут:

  1. Сначала от корпуса карбюратора отсоединяется два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключён к дроссельной.

  2. Сразу же отсоединяется пружина возврата и её фиксатор.

  3. Следующий шаг — отключение провода экономайзера принудительного холостого хода.

  4. Ослабить хомутное соединение на широком патрубке подачи бензина и снять сам шланг. После него можно снимать шланг обратной подачи топлива.

  5. От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.

  6. Далее возможен демонтаж самого блока карбюратора. Для этого необходимо открутить четыре гайки крепления и аккуратно вытащить со шпилек карбюратор вместе с прокладкой.

  7. Открытое отверстие в коллекторе на время работ рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и исключит попадание внутрь силового агрегата грязи.

Как выгодно обменять авто с пробегом

  1. Диагностику старой модели, на основании которой будет определена ее стоимость;
  2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
  3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
  4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Промывка инжектора

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Регулировка оборотов ХХ Озон 2105, 2107

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)— отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.


вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.


вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.Примечания и дополнения Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

twokarburators.ru

Регулировка карбюратора

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

Показания к приобретению ремкомплекта

Если у вашего железного коня поднялась температура или он стал «есть» слишком много бензина, то это верный признак неисправности со стороны системы питания. Карбюраторные проблемы также могут проявляться следующим образом:

  • «Провалы» в работе двигателя;
  • Двигатель глохнет в режиме «холостого хода»;
  • Падение мощности двигателя;
  • Повышенное дымление;
  • Двигатель плохо заводится, особенно при достижении нормальной температуры охлаждающей жидкости.

Нестабильность работы двигателя, сопровождающаяся рывками, может быть вызвана неисправностью системы зажигания, поэтому прежде чем осуществить замену и установить полный ремкомплект карбюратора, следует убедиться в целостности проводов, и в правильной регулировке момента зажигания.

Если проблем со стороны электрики не обнаружено, то можно приступать к замене ремкомплекта, предварительно убедившись в том, что детали, находящиеся в комплекте, подходят для установки в карбюратор данной модели.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

  1. На шпильки крепления карбюратора насаживается новая прокладка.

  2. Перед этим нужно прочистить место посадки от копоти и загрязнений.

  3. Необходимо установить прокладку в том же положении, в котором находилась старая.

  4. После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Какие детали входят в ремкомплект карбюратора «Солекс»

Если необходимо осуществить капитальный ремонт карбюратора «Солекс», то для обеспечения стабильной работы двигателя рекомендуется заменить каждую деталь, входящую в состав ремкомплекта.

Ремкомплект карбюратора Солекс состоит из:

  • Двух топливных жиклёров;
  • Пружины насоса для ускоренной подачи топлива в смесительную камеру;
  • Двух эмульсионных трубок;
  • Пружины экономайзера;
  • Игольчатого клапана в сборе;
  • Манжеты распылителя и винта качества;
  • Винта регулировки качества рабочей смеси;
  • Прокладки крышки карбюратора;
  • Диафрагмы экономайзера, пускового устройства и ускорительного насоса;
  • Сетчатого фильтра;
  • Распылителя.

Все перечисленные детали необходимо установить в устройство, соблюдая осторожность при проведении ремонтных работ, а также во время извлечения их из плотно запаянной упаковки

Замена карбюратора ВАЗ 2107 своими руками

Снятие карбюратора ваз 2107 производят для его разборки или замены на новый в случае если он не поддается ремонту.

Ослабив затяжку хомута, отсоединяем гофрированный шланг забора теплого воздуха от патрубка терморегулятора.

Снимаем фильтр (см. Замена фильтрующего элемента воздушного фильтра и снятие корпуса фильтра).

Ключом «на 8» отворачиваем четыре гайки крепления корпуса воздушного фильтра к карбюратору. Чтобы не уронить их случайно во впускной коллектор, карбюратор можно прикрыть чистой тканью.

Снимаем пластину.

Ослабив хомут, снимаем шланг вентиляции картера с патрубка.

Снимаем корпус воздушного фильтра.

Ключом «на 8» ослабляем затяжку болта крепления оболочки троса привода воздушной заслонки…

…отверткой ослабляем затяжку винта крепления троса, удерживая гайку ключом «на 7», и вынимаем трос.

Снимаем со штуцера шланг отвода картерных газов.

Отсоединяем наконечники двух проводов от выводов микропереключателя системы управления ЭПХХ.

Поддев отверткой, снимаем тягу с рычага привода дроссельной заслонки.

Снимаем со штуцера шланг вакуумного регулятора опережения зажигания.

Снимаем шланг электромагнитного клапана системы управления ЭПХХ со штуцера корпуса экономайзера.

Снимаем возвратную пружину.

Ослабив хомут, снимаем шланг подачи топлива.

Ключом «на 13» отворачиваем четыре гайки крепления карбюратора к впускному коллектору.

Снимаем карбюратор с двигателя.

Устанавливаем новый карбюратор в порядке, обратном снятию. Прокладку под карбюратором заменяем новой.

Ремонт карбюратора, требующий частичной или полной разборки

Установка нового ремкомплекта карбюратора. Плюс к этому: технологическая мойка, удаление нерастворимых отложений в поплавковой камере и эмульсионных каналах, возникающих при контакте влаги и конденсата с алюминиевым сплавом корпуса карбюратора, восстановление резьбовых креплений, сверка калибровок жиклеров, устранение небольших прогибов стыковых плоскостей карбюратора. Ремонт карбюратора — приведение в рабочее состояние карбюратора путем стандартных операций, не требующих спецоснастки и спец. оборудования, плюс замена изношенных деталей карбюратора новыми из ремкомплекта карбюратора. Если вышеуказанные операции по ремонту не приводят к улучшению работы карбюратора, то очевидно требуется полное восстановление карбюратора путем применения специальных технологий, включая фрезерные, шлифовальные, токарные работы. Деформированные стыковочные поверхности сами собой не выравниваются при установки новых прокладок и т.д.

Регулировка карбюратора своими руками.

В регулировке карбюратора своими руками нет ничего страшного, а тем более сложного. Так как все процедуры выполняются обычными инструментами. В отличие от инжектора, где необходима диагностика компьютером. Итак, начнем с регулировки уровня топлива.

Регулировка поплавкового механизма.

Регулировка поплавкового механизма производится после промывки, перед сборкой. Для данной процедуры нам понадобится, осмотреть визуально весь механизма. Так как при искривлении кронштейна система будет работать некорректно. Что вызовет перекос поплавков и задевание их об стенки камеры. Но данная проблема корректируется вручную. Просто выгибаем кронштейн. И в итоге, опускаем поплавок в нижнее положение, тем самым открывая топливный клапан. Затем измеряем расстояние. Между поплавком и клапаном должно быть 15 мм.

Регулировка холостого хода.

Регулировка холостого хода выполняется двумя винтами. Винт “качества”, а второй, “количества”. Для начала давайте разберемся “кто есть кто”. Закручиваем оба винта до упора. Затем обратно, на три оборота и пускаем двигатель. Если все получится, то обороты начнут прыгать. Двигатель будет работать не устойчиво. В случаи, если авто не заведется, тогда оба винта выкручиваем еще на один оборот. Затем один из винтов начинаем плавно и медленно закручивать. Если обороты двигателя начинают повышаться, то это винт “качества”. Если закручивать винт “количества”, двигатель начнет глохнуть.

Итак, начнем регулировку. Данная работа проводится только на прогретом двигателе. Выкручиваем оба винта, находим из них “качества” и начинаем медленно закручивать. Обороты двигателя начнут подниматься и становиться более ровные. В то же время начинаем также медленно закручивать винт “количества”, тем самым понижая обороты двигателя. В результате нам необходимо добиться 800 – 900 об/мин и стабильной работы. И в конце винт “качества” немного закручиваем, до момента нестабильной работы. И обратно на один оборот. Карбюратор отрегулирован!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
