Характеристики ДВС
При одних и тех же конструктивных параметрах у разных двигателей такие показатели, как мощность, крутящий момент и удельный расход топлива, могут отличаться. Это связано с такими особенностями, как количество клапанов на цилиндр, фазы газораспределения и т. п. Поэтому для оценки работы двигателя на разных оборотах используют характеристики — зависимость его показателей от режимов работы. Характеристики определяются опытным путем на специальных стендах, так как теоретически они рассчитываются лишь приблизительно.
Как правило, в технической документации к автомобилю приводятся внешние скоростные характеристики двигателя (рисунок слева), определяющие зависимость мощности, крутящего момента и удельного расхода топлива от числа оборотов коленвала при полной подаче топлива. Они дают представление о максимальных показателях двигателя.
Показатели двигателя (упрощенно) изменяются по следующим причинам. С увеличением числа оборотов коленвала растет крутящий момент благодаря тому, что в цилиндры поступает больше топлива. Примерно на средних оборотах он достигает своего максимума, а затем начинает снижаться. Это происходит из-за того, что с увеличением скорости вращения коленвала начинают играть существенную роль инерционные силы, силы трения, аэродинамическое сопротивление впускных трубопроводов, ухудшающее наполнение цилиндров свежим зарядом топливо-воздушной смеси, и т. п.
Быстрый рост крутящего момента двигателя указывает на хорошую динамику разгона автомобиля благодаря интенсивному увеличению силы тяги на колесах. Чем дольше величина момента находится в районе своего максимума и не снижается, тем лучше. Такой двигатель более приспособлен к изменению дорожных условий и реже придется переключать передачи.
Мощность растет вместе с крутящим моментом и даже, когда он начинает снижаться, продолжает увеличиваться благодаря повышению оборотов. После достижения максимума мощность начинает снижаться по той же причине, по которой уменьшается крутящий момент. Обороты несколько выше максимальной мощности ограничивают регулирующими устройствами, так как в этом режиме значительная часть топлива расходуется не на совершение полезной работы, а на преодоление сил инерции и трения в двигателе. Максимальная мощность определяет максимальную скорость автомобиля. В этом режиме автомобиль не разгоняется и двигатель работает только на преодоление сил сопротивления движению — сопротивления воздуха, сопротивления качению и т. п.
Величина удельного расхода топлива также меняется в зависимости от оборотов коленвала, что видно на характеристике. Удельный расход топлива должен находиться как можно дольше вблизи минимума; это указывает на хорошую экономичность двигателя. Минимальный удельный расход, как правило, достигается чуть ниже средних оборотов, на которых в основном и эксплуатируется автомобиль при движении в городе.
Пунктирной линией на графике выше показаны более оптимальные характеристики двигателя.
Двигатель внутреннего сгорания – это тепловой двигатель, в котором происходит преобразование части химической энергии сгорающего топлива в механическую энергию. Существенное разделение двигателей на категории это деление по рабочему циклу на 2-х и 4-х тактные; по способу приготовления горючей смеси – с внешним (в частности карбюраторные) и внутренним (например дизели) смесеобразованием; по виду преобразователя энергии ДВС делятся на поршневые, турбинные, реактивные и комбинированные.
Коэффициент полезного действия двигателя внутреннего сгорания – 0,4-0,5. Первый двс сконструирован Э. Ленуаром в 1860. Мы рассмотрим в данной статье наиболее часто применяемый в автомобилестроении четырехтактный двигатель внутреннего сгорания.
Впервые четырехтактный двигатель был представлен Николаусом Отто в 1876 году и поэтому он также носит название двигателя с циклом Отто. Более грамотное название такого цикла – четырехтактный цикл. В настоящее время это наиболее распространенный вид двигателя для автомобилей.
Как считать моточасы
Так как же правильно рассчитать количество моточасов? Существует несколько способов рассчитать моточасы и все они являются примерно равными по степени точности:
- показания бортового компьютера;
- расчет по средней скорости;
- показания специальных датчиков.
На некоторых авто этот параметр считает бортовой компьютер (БК) и здесь все просто, остается лишь посмотреть информацию. А вот остальным автовладельцам придется пользоваться другими способами.
Подсчет по средней скорости тоже подойдет не для всех авто. Если БК показывает километраж (среднюю скорость за определенное время), то расчет проводится по формуле: Р=SМ. S здесь обозначает скорость авто (среднюю), Р – периодичность замены масла, а М – моточасы до окончания его ресурса. Однако для получения объективных данных необходимо «наездить» около 1,5-2 тыс. км.
Использование специальных датчиков. Они бывают нескольких видов. Электромеханические, электронные, вибрационные, импульсные. Первые два работают, по сути, как часы (подсчет времени работы двигателя), активируются при включении зажигания. Вибрационный крепится на двигатель, считывает вибрации двигателя, считает лишь время работы двигателя. Импульсный срабатывает при прохождении импульсов от зажигания, считается самым точным.
Как работает пусковая система?
Повышение производительности Вашего двигателя является большим делом, но важнее то, что именно происходит, когда Вы поворачиваете ключ, чтобы запустить его! Пусковая система состоит из стартера с электродвигателем. Когда Вы поворачиваете ключ зажигания, стартер крутит двигатель на несколько оборотов, чтобы процесс горения начал свою работу, и остановить его смог только поворот ключа в обратную сторону, когда перестаёт подаваться искра в цилиндры, и двигатель, таким образом, глохнет.
Стартер же имеет мощный электродвигатель, который вращает холодный двигатель внутреннего сгорания. Стартер – это всегда довольно мощный и, следовательно, “кушающий” ресурсы аккумулятора двигатель, ведь должен преодолеть:
- Всё внутреннее трение, вызванное поршневыми кольцами и усугубляющееся холодным непрогретым маслом.
- Давление сжатия любого цилиндра (цилиндров), которое происходит в процессе такта сжатия.
- Сопротивление, оказываемое открытием и закрытием клапанов распределительным валом.
- Все иные процессы, непосредственно связанные с двигателем, в том числе сопротивление водяного насоса, масляного насоса, генератора и т.д.
Мы видим, что стартеру необходимо очень много энергии. Автомобиль чаще всего использует 12-вольтовую электрическую систему, и сотни ампер электричества должны поступать в стартер.
Принцип действия
При подаче напряжения на неподвижные обмотки статора, оно создает магнитное в статора. Если подается напряжение переменного тока, то магнитный поток, созданный им, изменяется. Так статор производит изменение магнитного поля, и ротор получает магнитные потоки.
Таким образом, ротор электродвигателя принимает эти поток статора и, следовательно, вращается. Это основной принцип работы и скольжения в асинхронных машинах. Из вышеизложенного следует отметить, что магнитный поток статора (и его напряжение) должно быть равно переменному току для вращения ротора, так что асинхронная машина может работать только от сети переменного тока.
Принцип работы асинхронного двигателя
Когда такие двигатели действуют в качестве генератора, они будет генерировать непосредственно переменный ток. В случае такой работы, ротор вращается с помощью внешних средств скажем, турбины. Если ротор имеет некоторый остаточный магнетизм, то есть некоторые магнитные свойства, которые сохраняет по типу магнита внутри материала, то ротор создает переменный поток в стационарной обмотке статора. Так что это обмотки статора будут получать наведенное напряжение по принципу индукции.
Индукционные генераторы используются в небольших магазинах и домашних хозяйствах, чтобы обеспечить дополнительную поддержку питания и являются наименее дорогостоящими из-за легкого монтажа. В последнее время они широко используется людьми в тех странах, где электрические машины теряют мощность из-за постоянных перепадов напряжения в питающей электросети. Большую часть времени, ротор вращается при помощи небольшого дизельного двигателя соединенного с асинхронным генератором переменного напряжения.
Шасси и электрическая схема
Ходовая часть автомобиля — это шасси, подвеска, рулевое управление, мосты. Для демпфирования неровностей и обеспечения устойчивости и хорошей управляемости, подвеска автомобиля состоит из упругих элементов, пружин или рессор, а также амортизаторов, которые не дают раскачиваться кузову, но способствуют плавности хода.
Рулевое управление автомобиля состоит из системы тяг и рычагов, рулевого механизма, рулевой колонки и руля. Современные автомобили оборудованы усилителем рулевого управления, гидравлического или электрического типа.
Также для контроля и безопасности каждый автомобиль имеет тормозную систему, которая приводится в действие педалью и ручным рычагом стояночного тормоза. Система может блокировать колеса по мере нажатия на педаль тормоза.
Также в каждом современном автомобиле реализована система безопасности, которая способна предохранить от травм и повреждений водителя и сделать безопаснее движение в принципе.
Упрощенная система электрооборудования автомобиля представлена на фото. Это довольно сложный и многоуровневый организм, который поддерживает и обеспечивает электричеством все точки-потребители, а основными ее элементами есть генератор и аккумулятор.
В двух словах — так и работает каждая современная машина уже на протяжение более ста лет. Технологии и конструкторские решения меняются, неизменным остается только одно — автомобиль прочно вошел в жизнь современного человека и без него наш мир не был бы полноценным.
Принцип работы
Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.
Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.
Принцип работы четырехтактного двигателя
Такты четырехтактного двигателя
Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации
Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)
Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.
- На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
- Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
- Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
- И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.
Работа четырехтактного двигателя
По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.
При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Принцип работы двухтактного двигателя
Такты двухтактного двигателя
Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:
- В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
- Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.
Работа двухтактного двигателя
Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.
При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.
Принцип действия системы автозапуска
Команда, поданная водителем с пульта или поступившая от таймера, вызывает отключение охранной сигнализации и снятие блокировки. Ротор стартера приводится в движение. Успешный запуск двигателя подтверждается миганием сигнальных фонарей автомобиля и мерцанием светодиодного индикатора на управляющем брелке.
После срабатывания силового агрегата происходит отключение стартера. При неудавшемся с первого раза запуске мотора автоматической системой предпринимаются повторные попытки его включения с постепенным наращиванием интервалов прокрутки стартера.
В морозный период особую актуальность приобретает автоматический запуск двигателя, производимый через определённые интервалы времени. Такая полезная функция позволяет предотвратить переохлаждение силового агрегата.
Также талантливые изобретатели разработали программу, предусматривающую срабатывание системы автозапуска при достижении двигателем определённой температуры. Данная опция предотвращает замерзание масла в моторе, периодически прогревая агрегат при значительном похолодании.
Как устроен автомобиль: ключевые понятия и термины
Мы не ставим себе цель в нескольких словах дать развернутую картину такого сложного и наукоемкого изобретения, как автомобиль. Вовсе нет. Достаточно усвоить термины и понять принцип действия главных узлов автомобиля, а дальше интуиция сделает свое дело, но термины очень важны. Это основа технической культуры, поэтому оговоримся сразу — в автомобиле никогда не было, нет, и быть не может штуковин, загогулин, пимпочек, крутилок, дергалок и прочей белиберды. Каждая деталь имеет свое название, поэтому и мы будем относиться к технике уважительно. Тогда и машина не станет устраивать каверзы.
И еще — аббревиатуры. Они хороши только тогда, когда собирается на вечернее совещание весь инженерный штат крупного автозавода. Только там, в среде инженеров, естественно слышать ГКЛ, ДМРВ, ГКТРО, КВВУШ и прочие никому непонятные сокращения. В правильном наименовании узлов и агрегатов тоже выражается определенное уважение как к технике, так и к собеседнику. Устройство автомобиля для начинающих видео которого мы предлагаем, подано под одним углом, а мы постараемся дополнить его, насколько это возможно.
https://youtube.com/watch?v=e9zx5oi1tzA
Гидравлические модификации
Гидравлические устройства хорошо подходят для регулировки задвижек. Если верить мнению экспертов, то на рынке имеется множество модификаций на контактных реостатах. Основным недостатком являются пониженная частотность. При этом контакторы используются только на две фазы. Некоторые модификации производятся с блокираторами. Расширители под них подбираются двухполюсного типа. Параметр проводимости максимум доходит до 130 мк. Для мощных приводных устройств данные модификации подходят не лучшим образом. Приобрести неплохое исполнительное устройство в магазине можно за 33 тыс. руб.
Принцип работы многоцилиндровых двигателей
На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).
Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.
Разновидности системы дистанционного запуска
На сегодняшний день существует два типа удаленного запуска двигателя в автомобиле. Система запуска, регулируемая водителем. Такая схема является наиболее оптимальной и безопасной. Но осуществима она только в том случае, если владелец машины находится на небольшом расстоянии от автомобиля (в пределах 400 метров). Автомобилист сам контролирует запуск мотора с помощью нажатия кнопки на брелке или в приложении на своем смартфоне. Только получив команду от водителя, двигатель начинает свою работу.
Запрограммированное включение двигателя в зависимости от ситуации. Если водитель находится далеко (например, автомобиль был оставлен на ночь на платной стоянке, а не во дворе у дома), запуск ДВС можно настроить на определенные условия: запуск в заданное время; при понижении температуры мотора до определенных значений; при снижении уровня заряда аккумулятора и т.д.Программирование автозапуска осуществляется также с помощью приложения в смартфоне.
Поршень: отсюда начинается всё
Вообще всю работу в двигателе выполняет поршень. Именно он движется в цилиндре по принципу «скольжения» – прямолинейно и поступательно. Последовательно – один раз вверх, один раз вниз. Задача поршня, как следует из названия, заключается в нажатии. Если не один, то другой путь.
Чтобы выполнить работу, привести к появлению полезной энергии (КПД больше нуля), поршень должен немного поработать и сделать четыре движения в цилиндре – первоначально он всасывает воздух или смесь через открытый всасывающий клапан, скользя вниз до самого дна цилиндра. Когда он располагается на дне цилиндра, наполненного воздухом, клапан закрывается. Когда цилиндр наполняется воздухом «до зубов», поршень крепко сжимает его, поднимаясь вверх. Специально для такого сжатого воздуха топливо впрыскивается сверху (в дизельном двигателе) или возникает искра (вариант с бензиновым вариантом), которая вызывает взрыв. Независимо от силы взрыва (бывает, что из-за простоя автомобиля, первая искра недостаточно сильна) поршень отправляется вниз. Когда поршень заканчивает свой путь, цикл может считаться оконченным, затем он совершает еще один ход – вверх. Его уже ждет открытый выпускной клапан, через который поршень выталкивает весь этот ненужный мусор (выхлопной газ) наружу.
Поршневой цикл: схема
Это тот самый дым, который в конечном итоге выходит из выхлопной трубы под вашей машиной. И так продолжается снова и снова: всасывание воздуха – поршень опускается, сжатие воздуха – поршень уходит вверх. Взрыв – поршень опущен, выталкивание выхлопа – поршень вверх. И все время снова и снова.
Таким образом, энергия взрыва превращается в работу, потому что движение поршня, соединенного с шатуном, вызывает вращение коленчатого вала, что приводит в движение силовой агрегат, который перемещает колесо автомобиля. Конечно, двигатель обычно имеет несколько поршней и цилиндров. В целом, чем они больше, тем больше работа двигателя и чем больше мощность этих цилиндров, тем больше потенциал двигателя и, следовательно, – лучшее ускорение, лучшая динамика, но также и большая потребность в топливе.
Предлагаем вам посмотреть занимательное видео, в котором подробно рассказывается и показывается каким именно образом работаем двигатель внутреннего сгорания автомобиля:
Например, когда указатель тахометра в вашей машине приближается к 2000 об./мин. (2 тысячи оборотов коленвала), это означает, что поршень совершает 4000 ходов в это время, и смесь попадает в цилиндр 1000 раз! Все это за минуту. И всего на один цилиндр. Теперь подумайте, сколько топлива нужно двигателю, если вы «стреляете» в него все время, разгоняя до 6000 оборотов при нажатой педали газа в пол!
КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.
Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

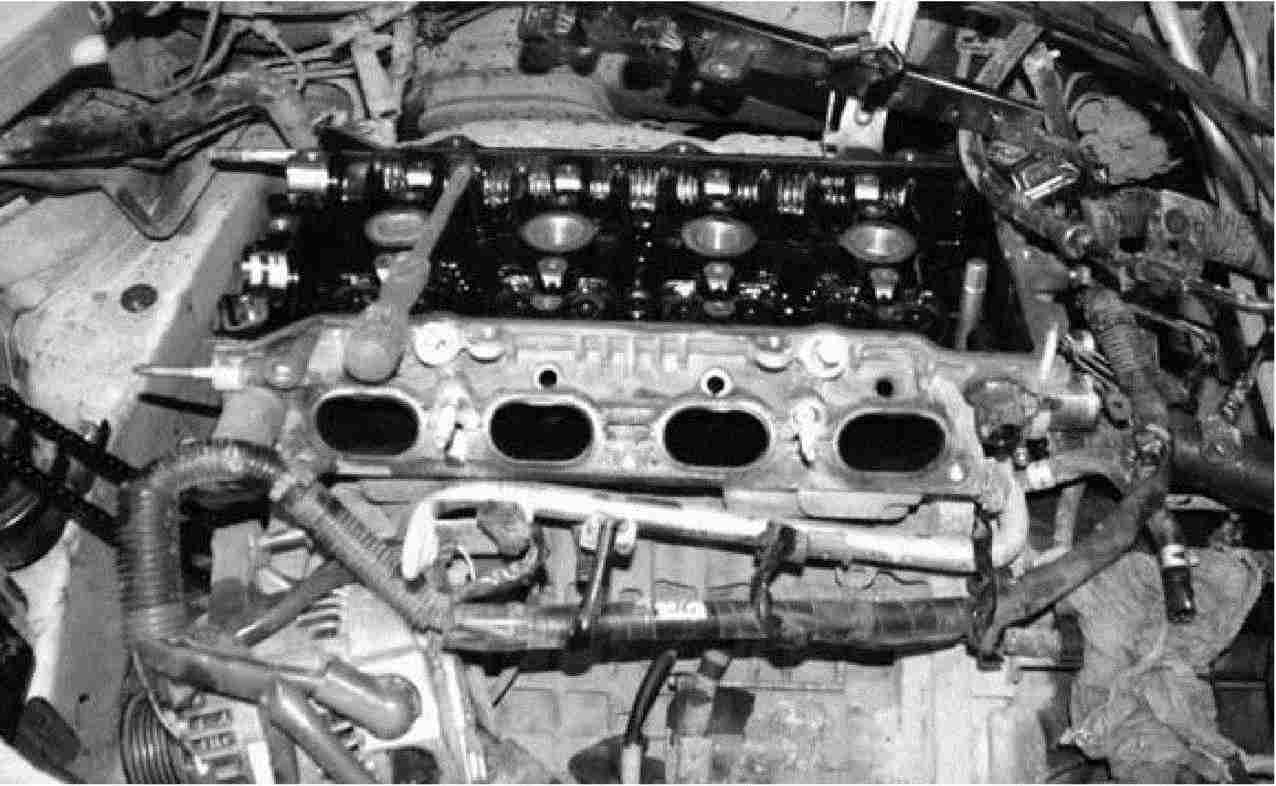

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.
Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.
Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).
Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.
Рис. 1.3. Поршень с шатуном.
На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).
Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.
Примечание.
Распределительный вал двигателя приводится в действие коленчатым валом.
Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).
При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.
Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.
Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.
По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
Где находится опора двигателя
Многие авто владельцы даже не знают как выглядят опоры не то что где находятся. Поскольку если не лазить под автомобиль, то опорные подушки скрыты от глаз, из подкапота хорошо видно разве что верхнюю. Места установки и количество точек опор под двигатель на кузове автомобиля зависит от типа и расположения под капотом мотора и коробки передач, а также самой марки авто. Главной задачей установки крепления – надежность и минимальные смещения по сторонам во время работы. Классическая схема установки двигателя на опорах в 3-х точках снизу и 2-х точках сверху. К стати не только ДВС машины смонтирован на таких подушка, а и коробка передач также крепится на резинометаллических опорах. По этому нужно четко разделять где двигатель, а где коробка.
Режимы работы эл. двигателей
Используя уже известный нам график для характеристик, но расширив его на четыре квадранта, можно оценить существующие режимы работы оборудования.
Нумерация квадрантов происходит против часовой стрелки, начиная с правого верхнего, в котором координаты по обеим осям идут со знаком «+». Как видно из графика, в первом и третьем квадрантах наблюдается двигательный режим, для которого мощность Р = М·ω >, 0. В двух других квадрантах реализуется режим генератора или тормозной, имеющий отрицательное значение мощности.
Как видим, график образует несколько характерных точек и зон, ответственных за отдельные режимы:
- Холостой ход. Образуется в точке ωо. В этом случае ток и момент равны нулю, а сам эл. двигатель не получает энергии,
- Генератор при параллельном подключении. Называется еще тормозным с рекуперацией в сеть. Реализуется при ω >, ωо и E >, U. Эл. двигатель получает механическую энергию от работающего оборудования, а в сеть взамен отдается электрическая (генератор тока),
- Короткое замыкание. В этом случае ω = 0 и Е = 0. Механическая энергия от вращения вала не отдается, а электрическая превращается в тепловую,
- Генератор при последовательном соединении. Этот режим еще называется торможением с противовключением. При этом ω <, 0, а ток и ЭДС имеют одинаковое направление. Выработка электричества происходит за счет вращения оборудования, совмещенного с валом ротора,
- Автономный генератор. Режим динамического торможения предполагает выработку электричества за счет одной лишь механической энергии вращения вала от привода, без участия сети.
Технические и энергетические параметры функционирования двигателей постоянного тока позволяют с большой эффективностью использовать их в разных сферах, от машиностроения до легкой промышленности и даже игрушек. Они могут действовать в чисто двигательном или режиме генератора (тормозном), используя различные коэффициенты.
Клапанный механизм и система зажигания двигателя
Большинство подсистем двигателя может быть установлено с использованием различных технологий, а новые технологии могут улучшить показатели двигателя. Далее мы рассмотрим различные подсистемы, которые используются в современных двигателях, начиная с клапанного механизма.
Клапанный механизм состоит из клапанов и механизма, который открывает и закрывает их. Открывающая и закрывающая система называется распредвал. Распредвал имеет кулачки, которые перемещают клапаны вверх-вниз ,как показано на Рисунке 5.
Рисунок 5. Распредвал
В большинстве современных автомобилей используются так называемые верхнерасположенные распредвалы. Распредвал имеет кулачки, которые перемещают клапаны вверх-вниз, как показано на Рисунке 5. Кулачки воздействуют на клапаны напрямую или посредством очень короткой тяги. В старых моделях двигателей распредвал расположен в картере рядом с коленвалом. Штифты соединяют нижнюю часть кулачков с толкателями клапанов, расположенными над клапанами. В таком устройстве имеется больше движущихся частей, в результате чего возникает отставание между временем активации кулачка и последующим перемещением клапана.
Ремень ГРМ или цепь ГРМ соединяет коленвал с распредвалом таким образом, чтобы клапаны двигались синхронно с поршнями. Скорость вращения распредвала в два раза ниже, чем у коленвала. Во многих мощных двигателях на каждый цилиндр установлено по четыре клапана (два впускных и два выпускных), такая конструкция требует наличия двух распредвалов на блок цилиндров, отсюда и название «двухраспредвальный вид головки». Для получения более подробной информации читайте статью «Как работает распредвал».

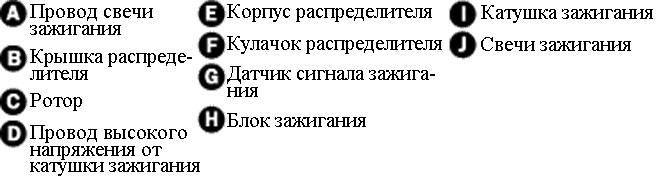

Система зажигания (Рисунок 6) генерирует электрический разряд высокого напряжения и передает его от свечи зажигания по проводам зажигания. Вначале заряд поступает на распределитель, который Вы легко можете найти под капотом большинства автомобилей. Распределитель имеет один провод, входящий в центре и четыре, шесть или восемь проводов (в зависимости от количества цилиндров), выходящие их него. Эти провода зажигания передают заряд на каждую свечу зажигания. Зажигание двигателя отрегулировано таким образом, что за один раз искру от распределителя получает только один цилиндр. Такая конструкция обеспечивает максимальную равномерность работы. Для получения более подробной информации читайте статью «Как работает автомобильная система зажигания».
Рисунок 6. Система зажигания
В следующем разделе мы рассмотрим, как происходит запуск, охлаждение и циркуляция воздуха в двигателе.
