Снимаем для чистки форсунки на ВАЗ-2110 своими руками

Проверка и замена форсунок на двигателях ВАЗ 21124, 21126

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СН в отработавших газах. Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер. 1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор. 2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»). 5. Подденьте отверткой пружинный фиксатор форсунки снимите фиксатор и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки. 8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Примечание Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

6. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца снимите уплотнительное кольцо с форсунки и аналогично снимите кольцо со стороны распылителя. 7. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора. Предупреждение

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Примечание Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

8. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40. 9. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

10. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок. 11. Установите все снятые детали в порядке, обратном снятию.

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими силами

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь при их отсутствии будет невозможно функционирование двигателя в результате.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Симптомы забитых форсунок

Потеря динамики является одним из главных признаков засоренных форсунок. При их загрязнении автомобиль просто на просто не будет должным образом разгоняться.

Нестабильный холостой ход, двигатель на ХХ будет работать неустойчиво с перебоями.

Затруднений пуск возможен при загрязнении или когда форсунки перестают держать давление. Топливо начинает капать в цилиндр, что может приводить к хлопкам в выхлопную трубу.

Звон пальцев неизбежен при засоре распылительной форсунки, обуславливается это тем, что топливо, попадая в цилиндр, перемешивается с воздухом и концентрация топлива в этой смеси довольно мала, поэтому у двигателя возникает детонация.

Езда с грязными форсунками не будет доставлять никакого удовольствия от вождения. Да и ездить с такой проблемой крайне не рекомендуется.

Процесс очистки форсунок на ВАЗ-2110

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

  1. Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.

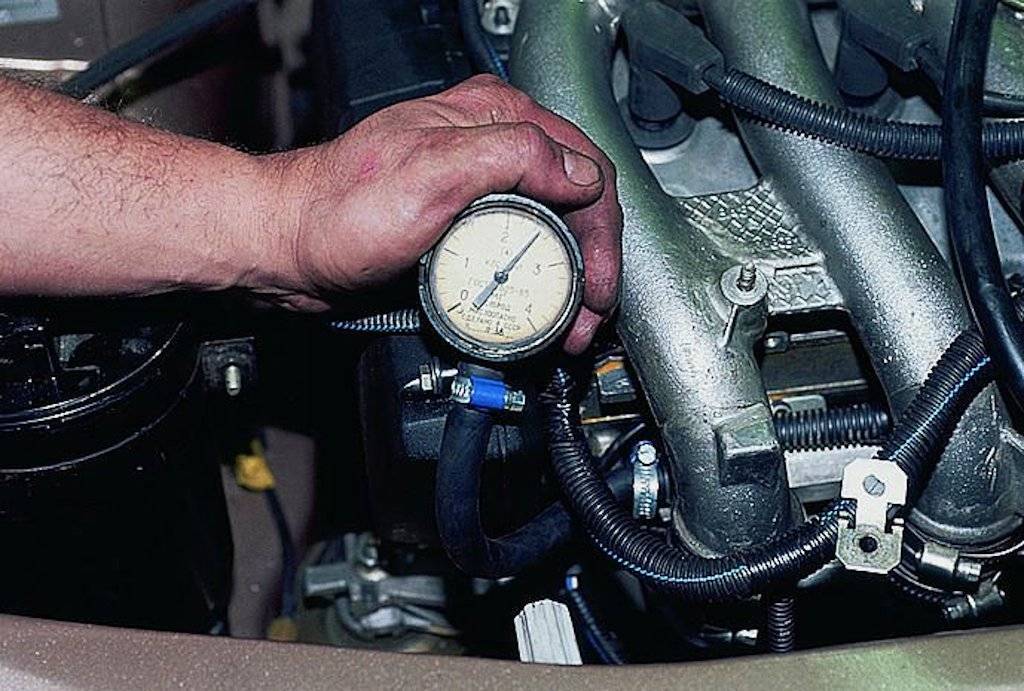

  2. Снижаем давление в топливной магистрали. Отсоединяем питание с топливного насоса и сбрасываем давление.
  3. Полностью снимаем клемму с АКБ, поскольку придётся снимать рампу в сборе. Снимаем клемму АКБ для снятия топливной рампы.
  4. Отключаем все провода, подключённые к топливной рампе.
  5. Снимаем патрубок подачи горючего. Когда всё отключено, можно снять топливную рампу с двигателя.
  6. При помощи шестигранника откручиваем крепёжные болты рампы и снимаем её вместе с форсунками. Отсоединив топливный шланг, проводим демонтаж топливной рампы.
  7. Отсоединяем крепёжные скобы и вынимаем форсунки. Снимаем скобы крепления и демонтируем форсунки с рампы.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

  1. Демонтируем резиновый уплотнитель с самой форсунки.
  2. При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
  3. Далее, проводим чистку канала подачи горючего.
  4. Когда ручная очистка проведена, стоит перейти к более эффективному способу. Процедура подключения и чистки форсунок своими руками.
  5. Для этого подключаем питание к форсунке. Не рекомендуется использовать стандартный автомобильный АКБ, поскольку можно сжечь обмотку форсунки, и придётся покупать новую. Идеально подойдут источники питания мобильных телефонов (зарядки).
  6. Через стандартный шприц (используется, как переходник) подключаем балончик с жидкостью для чистки карбюраторов.
  7. После этого включаем питание на несколько секунд. Так проделать несколько раз, пока струя с форсунки не станет равномерной. Такую операцию необходимо проводить с каждой форсункой.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

Загрязнённость форсунки.

  • Первый способ предусматривает использование автомобильной химии. Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
  • Автосервис. Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
  • Самостоятельное выполнение чистки форсунок. Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

  • Запуск мотора со сложностями или не с первого раза.
  • Падение мощности и тяги.
  • Троение, явный признак неравномерной подачи горючего.
  • Увеличение расхода.
  • Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.

Способы промывки инжектора и форсунок без снятия своими руками

Почистить форсунки, не снимая их с двигателя, можно двумя методами:

  • Залив специальное очистительное средство в топливный бак;
  • Подключив самодельное устройство с очистительной смесью к топливной системе силового агрегата.

Первый способ самый простой и занимает у водителя совсем немного времени. Его используют для очищения форсунок после малого пробега (меньше 15 тысяч километров) и только для профилактики. При выраженных отклонениях в работе двигателя данный метод малоэффективен.

Второй способ чуть сложнее и требует больше времени от автолюбителя. Однако эффект от промывки форсунок таким методом будет более заметен, так как эффективность его на порядок выше. Применяют его в более запущенных случаях, при явных неполадках в работе инжектора или после 15-20 тысяч километров пробега. Ниже разберем каждый из данных методов промывки инжектора более детально.

Промывка форсунок через топливный бак

Для промывки данным методом используют специальное средство, присадки, которые предназначены для очистки всей системы подачи бензина. Как понятно по названию, заливается оно непосредственно в топливный бак. Купить его можно практически в любом магазине, специализированном по продаже комплектующих и расходных материалов для автомобиля.

Процедура очистки системы инжектора происходит в несколько этапов:

  • В первую очередь необходимо заменить топливный фильтр.
  • После этого в топливный бак заливается один флакон очищающего средства.
  • Далее необходимо проехать 250-300 километров.
  • Затем снова происходит замена топливного фильтра.

Следует строго соблюдать расчет пропорции бензина и очистителя, указанного производителем. В противном случае мотор может быть серьезно поврежден.

Необходимо более детально заострить ваше внимание над важностью первого этапа – заменой топливного фильтра. Дело в том, что грязь, отделившаяся от других деталей системы питания, поступает в фильтр и остается там

Если его не поменять, то тяжелые частицы сажи дойдут до форсунок, и процедура промывки инжектора полностью потеряет смысл. Поэтому, прежде чем начать промывать форсунки таким способом, обязательно следует заменить топливный фильтр. Так как без этого эффективно очистить форсунки не получится.

Лучшими очистителями по признанию самих автолюбителей являются следующие марки:

  • Liqui Moly;
  • Injector Cleaner;
  • Kerry KR-315;
  • Hi Gear.

Промывка инжектора путем подключения к магистрали самодельного устройства

Для того чтобы очистить форсунки этим методом первым делом необходимо соорудить небольшой аппарат, который мы и будем присоединить к силовому агрегату. При этом другие детали топливной магистрали (регулятор давления, насос, фильтры) при промывке затронуты не будут. Для изготовления этого приспособления нам понадобится:

  • Один метр бензинового шланга;
  • Топливный фильтр, можно недорогой;
  • Двухлитровая бутылка из пластмассы с крышкой;
  • Насос электрический или ручной с манометром;
  • Два вентиля от бескамерной резины, один с золотником, другой — без него.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Способ

Особенности

Достаточно эффективное, но финансово затратное средство. Плюс работать с химией рискованно, поскольку она очень опасна для вашего здоровья. Очистка проводится только при полном соблюдении правил безопасности

Автосервисы сейчас сделают все за ваши деньги. Но придется прилично заплатить. Не забывайте и о том, что найти действительно хорошее, ответственно и недорогое СТО — нечто из области фантастики. Потому или сомнительное качество работы, или внушительные деньги за эффективную чистку

Экономически самый выгодный способ, позволяющий сэкономить и качественно выполнить поставленную задачу. Выбирать такой вариант следует только в том случае, если вы имеете представление об устройстве мотора, расположении и функциях форсунок

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.


До и после очистки

Метод третий — добавление ацетона

На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные (и не только) автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину.

Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы (отмывает углеродистые отложения), а также связывает воду, находящуюся в бензине и выводит ее вместе с выхлопными газами. Как правило, эффект от использования ацетона чувствуется после того, как его добавили в полный (или почти полный) бак бензина, и это горючее впоследствие было сожжено в процессе езды.

Несколько слов о пропорциях. Количество добавляемого в бензин ацетона зависит, во-первых, от октанового числа, а во-вторых, от качества топлива (примеси воды и вредных примесей в нем). Если бензин хороший, то достаточно добавить 30 мл на каждый 10 литров бензина. По мере ухудшения, количество ацетона может увеличиваться до 150 мл на 10 литров бензина. Однако не стоит слишком увлекаться добавлением ацетона! Это обусловлено тем, что поскольку это средство увеличивает октановое число, то если его значение будет превышено по сравнению с тем, на которое рассчитан двигатель, это может привести к постепенному выходу мотора из строя. И чем на большее значение оно превышено — тем быстрее “стуканет” двигатель.

Промывка со снятием форсунок

Что понадобиться:

  • Набор гаечных ключей;
  • Уплотнительные колечки форсунок 16 шт;
  • Очиститель карбюратора;
  • Шприц;
  • Штекер форсунок 1 шт. или фишки мама 2 шт;
  • Провод двухжильный длинной до 1 м;
  • Уплотнительные кольца впускного ресивера;

Процесс демонтажа форсунок

Предварительно сбрасываем давление в топливной рампе как это сделать написано выше.

Для того чтобы демонтировать топливную рампу необходимо снять впускной коллектор.

Снимаем гофру впускного коллектора откручивая хомут от ДЗ и откручивая хомут от малой вентиляции картерных газов, снимаем фишку с датчика ДМРВ.

Откручиваем щуп отверткой и вытаскиваем его вверх.

Откручиваем хомут сапуна, снимаем шланг и загибаем его вниз.

Снимаем индивидуальные катушки зажигания кроме 4-го цилиндра (она не мешает).

Откручиваем две гайки крепления впускного коллектора сверху.

Откручиваем 2 болта и 3 гайки крепления впускного коллектора.

Отводим впускной коллектор в сторону радиатора и поднимаем его к верху.

Под капотом находим трубку топливной магистрали (если в двигателе есть обратка то будет две трубки одна из них идет на топливную рампу, вот к ней и нужно подключаться).

Берем два Ключа на «17» и раскручиваем штуцерное соединение, аккуратно не повредив трубку.

Раскручивать необходимо так: расположить ключи как ножницы и сдавить их, необходимо соблюсти правильное направление, чтобы штуцер и гайка откручивались, а не закручивались.

После того как штуцерное соединение будет откручено на трубке вы увидите резиновое кольцо его необходимо снять если оно находится в плохом состоянии то его лучше заменить.

Отключаем косу проводки форсунок.

Откручиваем отверткой болт крепления трубки топливной рампе к головке блока цилиндров.

Откручиваем два болта под шестигранник на «6».

Тянем топливную рампу на себя, с небольшим усилием рампа должна сняться.

Демонтаж форсунок с топливной рампы

Снимаем фишку с каждой форсунки и демонтируем косу проводки.

Снимаем стопорные кольца с форсунок

Вытягиваем форсунки круговыми движениями

Подготовка к промывке форсунок

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.


промывка с помощью шприца


промывка через шланг

Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».

Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«

Форсунка должна щелкнуть — это значит форсунка открывается.

Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

После чего необходимо открыть форсунку путем подключения проводов к аккумуляторной батареи

Форсунка будет распрыскивать очиститель карбюратора и прочищаться.

Заканчивать процедуру можно как только из форсунки начнет выходить равномерный распыл топлива.

Далее стоит проделать ту же процедуру со всеми форсунками.

Сборку следует проводить в обратной последовательности разборки.

Теперь вы знаете, какими способами и как можно промыть форсунки. Мы надеемся, наша статья помогла вам, и вы выбрали удобный для себя метод промывки форсунок.

Чистка форсунок, как чистят форсунки без снятия

Стоит сказать, что чистка форсунок без их демонтажа с автомобиля — это не полноценное мытье, а всего лишь профилактические меры. В большинстве случаев данное мероприятие помогает, однако результаты только прогнозируемые, а эффект может быть кратковременным, поскольку сети не демонтировались и отсутствует визуальный контроль работы, а также проверка баланса производительности, однако тем не менее данный метод работает.

Кроме того, после такой очистки свечи сразу приходят в негодность, в результате чего желательно осуществлять данное мероприятие на запасных свечах, которые уже отработали свое. На СТО этот процесс выглядит следующим образом:

  1. Подключается конструкция (самодельная или приобретенная) для подачи давления.
  2. Давление повышается до 3.2 атм.
  3. Мотор запускается на десять минут, после чего еще десять минут ему дают постоять.
  4. Далее опять заводят силовой агрегат и, подгазовывая, сжигают весь очиститель. Запах выхлопа, при работе, напоминает запах шашлыка.
  5. Меняются свечи, которые покрылись нагаром. Вся процедура длится примерно час.

Как самостоятельно промыть форсунки без демонтажа при помощи подручных средств:

  1. Гофру воздухозабора необходимо отсоединить от ресивера.
  2. В рампе следует сбросить давление.
  3. Далее нужно отсоединить от рампы топливопровод.
  4. Затем берем очиститель карбюратора и набрызгиваем в рампу.
  5. К рампе подсоединяем шланг насоса (электрического, ножного, ручного) или соединяем баллон очистителя и рампу шлангом.
  6. Далее накачиваем давление не меньше 2 атм.
  7. Теперь нужно вставить в гнездо форсунки подготовленный разъем с проводами.
  8. Теперь несколько раз на форсунку кратковременно подаем питание.
  9.  Подсоединяем следующую форсунку.
  10. Процесс повторяем для каждой форсунки.
  11. Чистим, пока не кончится баллон с очистителем.
  12. Отсоединяем от рампы шланг.
  13. Закрываем капот и оставляем автомобиль до утра для проветривания/просыхания.
  14. Утром подсоединяем воздушную и топливную магистраль.

Чистка форсунок за 1500 рублей

— Скидка 50% (1500 руб. вместо 3000 руб.)

  • Обязательная запись по телефон 8-499-40-41-11
  • -Уменьшается расход топлива
  • -Улучшается динамика автомобиля
  • -Увеличивается производительность форсунок
  • -Увеличивается срок службы катализатора, лямбда-зонда.
  • Используются только фирменные растворы — очистители: Профессиональные продукты для очистки и тестирования форсунок, в состав которых входят поверхностно-активные вещества, разрушающие молекулярные связи между поверхностью и покрывающими её отложениями. Обладают повышенной чистящей активностью и антикоррозионными свойствами. Удаляют все внутренние смоляные и карбоновые отложения. Занимаемся всеми форсунками.
Услуга Стоимость руб.
Чистка инжектора без разборки3000
Ультразвуковая очистка одной форсунки300
Снятие/установка форсунок1400
Снятие/установка форсунок на V-образном двигателя2800

Описание class=»aligncenter» width=»640″ height=»250″

Качество топлива на отечественных автозаправочных станциях не без оснований считается довольно низким. От этого в первую очередь страдает двигатель автомобиля, что проявляется в засорении инжектора и форсунок. Некачественное топливо можно залить в бак практически на любой заправке, кроме элитных, где за гарантию качества приходится платить непомерно дорого. При отсутствии возможности заправлять автомобиль на дорогих АЗС, нужно следить за состоянием инжектора и форсунок и регулярно чистить их от засорений. Такие работы под силу мастерам автосервиса «Amarin Motors», которые выполняют их на профессиональной основе.

Инжектор – это составная часть современного автомобиля, которая отвечает за электронный впрыск топлива через форсунки во впускной тракт или непосредственно в цилиндры двигателя. Эта система может бесперебойно работать на протяжении многих лет. Однако, низкое качество топлива со временем приводит к засорению форсунок, что неминуемо сказывается на работе инжектора в частности, и на работе двигателя в целом. Поэтому, особенно в нашей стране, чистка инжектора и форсунок должна проводиться регулярно с определенной периодичностью.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

SiemensBosch
Форсунка DEKA VAZ 62380 280 150 996 и 0 280 158 110
Форсунка DEKA VAZ 63930 280 158 502
Форсунка DEKA VAZ 207340 280 158 017
Форсунка DEKA VAZ 207350 280 158 022
Форсунка DEKA VAZ short 20734280158017
Форсунка DEKA VAZ short 207350 280 158 022

Как работает инжекторный двигатель

Чтобы понять, в чем польза промывки инжектора, рассмотрим принцип его работы на примере двигателя с непосредственным впрыском. Эта система называется Directinjection (прямой впрыск). Примерно так же работает и дизель.

Когда форсунка засоряется, диаметр сопла изменяется. Распыление горючего ухудшается, изменяется форма факела. Это ведет к тому, что топливо сгорает не полностью. Если не применить вовремя жидкость для промывки инжектора, ситуация будет усугубляться.

Стадии засорения:

  • На первой стадии эффективность элементов впрыска падает неравномерно. Часть приспособлений снижают производительность до 10% (некоторые – только на 3-5%). Это приводит к неравномерной работе цилиндров. Двигатель потребляет на 1-2 литра горючего больше на 100 км пробега. Некачественный бензин детонирует. Дискомфорт от вождения еще не явный, но заметить можно.
  • На умеренной стадии эффективность впрыскивающих устройств снижается на 10-25%. На холостых оборотах мотор «троит». Расход топлива увеличивается на 15-20%. Динамические характеристики автомобиля заметно снижаются. Выхлоп приобретает едкий запах. Детонация присутствует постоянно, машина «стреляет».
  • На третьей стадии разница производительности устройств впрыска достигает 50%. На холостых оборотах один или два цилиндра иногда полностью отключаются. Если резко прибавлять газ, раздаются громкие хлопки. Дополнительный расход увеличивается на 50-70%. Провалы при разгонах не позволяют нормально двигаться даже в городском потоке. Временами может показаться, что двигатель вот-вот оторвется.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

  • нет видимых деформаций на корпусе;
  • форсунка ещё не выработала свой ресурс;
  • автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Цены на работы по чистке форсунок

  • Для того, чтобы очистить форсунки, снятые и зафиксированные на рампе, вам понадобится в общей стоимости около 500 рублей.
  • А чтобы очистить их в сервисе, вы выложите около 2000 рублей, а это столько же сколь при чистке ультразвуком.

Так как подобные работы не представляют никакой сложности, гораздо проще сделать всё своими руками.

Цены на форсунки

Если после процедуры очистки и диагностики вы пришли к выводу, что она совсем неисправна и подлежит замене, то стоит заметить, что покупать форсунку стоит строго аналоговую, с тем артикулом, который указан на её корпусе. Средняя цена на них составляет в пределах 1000-1500 рублей.

Проверка

Проверку форсунок можно произвести путем замера давления топлива, а уже проверить более детально форсунки можно только после их снятия.

Проверка давлением топлива

Такая проверка довольно примитивная и не определит поломку форсунки с 100% эффектом, а заключается данная проверка в определении протечки форсунки. Топливные форсунки должны держать давления бензина и не пропускать его, довольно часто случается, что они начинают пропускать топливо, которое затем стекает в цилиндры.

Замерив, давление топлива можно определить, есть ли протечка или нет, но следует отметить, что данная процедура без снятия не даст точного результата, так как давление может падать и по другим причинам.

Проверка после снятия

Необходимо подать давление напрямую на форсунку и посмотреть пропускает ли она топливо при закрытом клапане.

Вторым этапом необходимо проверить четкость распыления топлива, то есть на предмет загрязнения форсунки. Для этого необходимо подключить форсунку к стенду, либо собрать собственную схему для промывки форсунок.

Форсунки

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

  • GM (1300 – 1400 руб.),
  • BOSCH (1000 – 1200 руб.),
  • SIEMENS (800 – 1400 руб.).

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

Признаки неисправности

Есть определенные признаки забитых форсунок инжектора:

  • Провалы в работе двигателя, дергание;
  • Большой расход бензина;
  • Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

Снятие

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора).

Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

  1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
  2. Снимаем патрубок воздушного фильтра;
  3. Отсоединяем топливопроводы (подающий и «обратку»);
  4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
  5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
  6. Демонтируем топливную рейку.

Отодвигаем фиксатор и достаем форсунку

Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

Проверка

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Чистка

Чистка форсунок ваз 2114 производится в основном со снятием деталей, но можно попробовать промыть систему с помощью специального топлива. Подающий топливный шланг отсоединяют и подключают к инжектору емкость с сольвентом (можно пластиковую «полторашку»), давление создают внешним электрическим насосом. С «родного» бензонасоса снимают разъем питания. Лучше, если чистка инжектора (промывка) будет выполняться в автосервисе – своими руками такую работу делать довольно хлопотно, а затраченных на нее средств она не оправдывает.

Почистить форсунки на ВАЗ 2115 своими руками можно при снятой топливной рейке. На топливный вход форсунки приспосабливается емкость со специальной жидкостью для промывки карбюраторов, на электрические разъемы подается питание. При подаче питания клапан в форсунке сработает, и она будет распылять эту жидкость. Чистка форсунок ВАЗ 2114 своими руками выполняется также.

На дорогих иномарках есть смысл – детали на них стоят дорого. А на ВАЗе стоимость промывок и убитое время будет дороже покупки новых запчастей. К тому же, результаты чистки не гарантированно положительные.

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

ДвигательОбъём (л)Количество клапановКонтроллер (ЭБУ)ПрошивкаФорсунки
SiemensBosch
ВАЗ-21111,58М1.5.4Январь-5.1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-21111,58М7.9.7Январь-7.2VAZ6393 (бежевые толстые)0 280 158 502 (чёрные тонкие)
ВАЗ-211141,68М7.9.7Январь-7.2VAZ20734 (оранжевые тонкие) VAZ20734 (жёлтые толстые)0 280 158 017 (чёрные тонкие)
ВАЗ-21121,516М1.5.4Январь-5.1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-211241,616М7.9.7Январь-7.2VAZ20735 (голубые тонкие) VAZ20735 (розовые толстые)0 280 158 022 (чёрные тонкие)

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
