Снимаем топливный бак на ВАЗ-2110 для замены

Самостоятельный ремонт и замена топливного бака автомобилей ВАЗ 2108/09/14/15

Топливный бак является одним из наиболее надёжных узлов автомобиля. Тем не менее в ходе длительной эксплуатации он подвергается износу. Это проявляется в появлении механических повреждений и коррозии и требует ремонта.

Устройство топливного бака

Основная функция топливного бака — хранение определённого объёма горючего. При этом всё должно быть организовано так, чтобы вероятность возникновения пожароопасной ситуации сводилась к минимуму.

На автомобилях ВАЗ топливный бак размещён под задними сиденьями. За счёт такого размещения при серьёзных ДТП и переворачивании машины бак в большинстве случаев остаётся неповреждённым. Топливные баки ВАЗ изготовлены из листовой освинцованной стали. Благодаря тонкому слою свинца, защищающего от коррозии, ресурс бака заметно увеличивается. Снаружи топливный бак покрыт тёмной эмалью.


Топливный бак, покрытый тёмной эмалью, надёжно защищён от коррозии

Объём топливного хранилища ВАЗ 2108 и других аналогичных моделей составляет 43 литра. Это с учётом резерва, но заливать бак до краёв не рекомендуется. Всегда надо оставлять свободный объём, около четырёх литров

Особенно важно это делать летом, так как при повышении температуры топливо расширяется. Если резервуар будет заполнен до краёв, то после раздувания он может просто лопнуть. Объём бензобака ВАЗ рассчитан таким образом, чтобы автономного пробега хватило на 500 километров пути, а это в современных условиях считается нормальным дорожным отрезком

Объём бензобака ВАЗ рассчитан таким образом, чтобы автономного пробега хватило на 500 километров пути, а это в современных условиях считается нормальным дорожным отрезком.

На кузове автомобиля бак надёжно зафиксирован с помощью гибких и прочных хомутов пластинчатого типа. Под хомуты обязательно ставятся резиновые прокладки, обеспечивающие более плотное соединение.


Пластинки крепления бака очень гибкие и прочные

Бензин заливается через горловину с правой (по ходу движения) задней стороны кузова. Она закрывается крышкой с резьбой.


Горловина бака ВАЗ 2115 закрыта плотной крышкой

Основные элементы топливного бака

Горловина через заливной шланг соединяется с полостью бака. Две другие трубки интегрированы с семилитровым сепаратором, установленным вне бака и предназначенным для улавливания паров бензина. Сепаратор в результате износа может разойтись по шву, и бензин начнёт вытекать. Его можно заменить без демонтажа бака. Более того, временно можно замазать шов сепаратора бензостойким герметиком.


Бачок сепаратора вмещает семь литров топлива

Чтобы не снимать сепаратор (надо демонтировать бампер, заливную трубку), опытные автовладельцы просто отсоединяют шланги элемента и ножницами по металлу вырезают его. На место сепаратора устанавливается инжекторный фильтр тонкой очистки топлива, выполняющий аналогичные функции.


Вместо сепаратора можно установить фильтр тонкой очистки топлива

Некоторые сепараторы оснащены клапаном двойного действия, минимизирующим утечку топлива. Клапан впускает и выпускает пары бензина. Попав в бак, пары конденсируются и тем самым снижают расход топлива.


Топливная система автомобиля ВАЗ 2112 довольно проста

На баке автомобилей ВАЗ, произведённых после 2000 г., установлен датчик уровня топлива (ДУТ), регулирующий количество бензина в баке и посылающий данные на электронный блок управления (ЭБУ). Датчик фиксируется через резиновую прокладку и легко снимается через заднее сиденье.


Датчик уровня топлива устанавливается на все модели ВАЗ , выпущенные после 2000 г

Предыстория о поломке

Было замечено сильное подтекание бензина при заправке, решил нужно проверить что случилось. Оказалось труба заливной горловины практически полностью проржавела и появилась дырка в трубе, наверное от попадания в нее камня. Посмотрел стоимость новой горловины в интернете, цена около 5000 рублей (автомобиль Toyota Carina ST190). Посмотрел на разборках, в наличии имеются только в других городах (б/у горловина с доставкой выйдет примерно в 2500 рублей). Так как ездить нужно сейчас, то отремонтировал из материалов, которые можно купить недорого и уже сегодня. Теперь расскажу поподробнее с фотографиями процес ремонта заливной горловины бака, может кому пригодится данное решение для временного ремонта.

Демонтаж заливной горловины

Сняв заднее левое колесо и подкрыльник с машины получил доступ к заливной трубе. Со снятием трубы пришлось немного повозиться, так как многие болты плохо откручивались из-за ржавчины. В итоге достал горловину, на фото видно в каком она состоянии.

Отпилил начало заливной горловины, она сохранилась в хорошем состоянии. Обработал отпиленную горловину болгаркой от ржавчины и покрыл цинкарем (преобразователь ржавчины).

Померил диаметр заливной горловины — 35 мм, диаметр малой трубки для удаления газов — 14 мм.

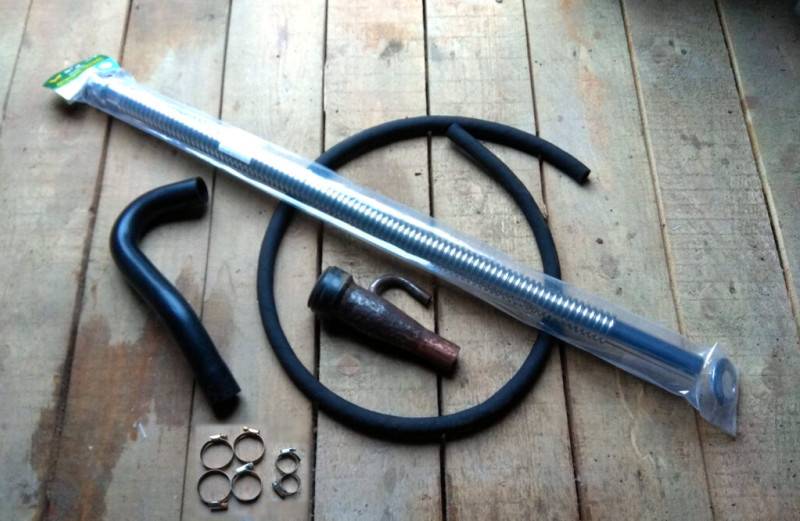

В автомагазине было приобретено:

  1. Топливный шланг с внутренним диаметром 14 мм;
  2. Патрубок вентиляции картера с внутренним диаметром 32 мм;
  3. Хомуты обжимной 6 шт. (4 штуки для диаметра 32-50 мм и 2 штуки для диаметра 25-40).

В строительном магазине Леруа Мерлен была куплена гофротруба для раковин из нержавеющей стали (длина 900 мм). Диаметр трубок гофротрубы с обоих сторон равен 32 мм.

Сборка заливной горловины

Топливный шланг с внтуренним диаметром 14 мм надел на малую трубку и установил обжимной хомут.

Далее отрезал от патрубка две трубки, которые нужны будут для соединения горловины с гофротрубой и гофротрубы с бензобаком. Соединил горловину с гофротрубой и обжал хомутами.

Вторую трубку от патрубка установил на другой конец гофротрубы и стянул хомутом. Вот что получилось.

Далее покрыл всю конструкцию антигравийным покрытием из балончика для дополнительной защиты.

Установка заливной горловины

С установкой проблем в принципе не возникло, установил заливную горловину быстрее чем снимал.

После ремонта уже заправился несколько раз бензином, подтеков не было обнаружено. Ремонт заливной горловины обошелся в 700 рублей. Думаю на несколько месяцев хватит, а может и дольше прослужит.

Профилактика появления ржавчины в бензобаке

После промывания своего бензобака, автовладелец начинает более серьёзно задумываться о том, как защитить этот элемент топливной системы от образования ржавчины и попадания внутрь грязи. Ведь в деле обслуживания машины большую роль играет именно профилактика, а не сам ремонт.

Существует несколько довольно простых способов максимально продлить срок службы своего бензобака, не прибегая при этом к частой мойке:

  1. Заливать заведомо качественное топливо, в составе которого содержится минимум осадков и примесей.

  2. На заправках сразу же заливать полный бак, чтобы в его полости не оставалось места для концентрации влажного воздуха.

  3. В зимний период времени рекомендуется использовать дегидраторы, которые будут вытеснять воду из горючего. Дегидраторы выпускаются в различных видах и просто добавляются в бензин через бензобак.

  4. Периодически и летом, и зимой использовать очистители бензина, заливая их в полость топливного бака. Эта мера хорошо сказывается не только на профилактике ржавчины, но и на всём состоянии топливной системы автомобиля.

Покрытие мастикой надолго защитит бензобак от ржавчины

Можно заменить металлический бак на пластиковый. В этом случае проблемы со ржавчиной можно избежать, но появится риск других повреждений — трещин и деформаций. К тому же пластиковые бензобаки даже при отсутствии дефектов служат гораздо меньше, чем металлические.

Таким образом, состояние топливного бака целиком зависит от заботливости автовладельца. Если заправляться на проверенных заправках и периодически промывать бак, то в будущем не придётся покупать новое изделие.

Как снять и заменить топливный бак на ВАЗ-2110: фото и видео

Бак в любом автомобиле предназначен для хранения в нем горючего. Он должен быть безопасным по всем параметрам, так как это может привести к негативным последствиям. Специалисты отмечают, что на ВАЗ-2110 бак расположен так, что может на протяжении срока эксплуатации авто не выдержать испытаний. Потому постоянно надо следить за его состоянием.

Устройство топливного бака на ВАЗ-2110

Устройство топливной системы автомобиля ВАЗ-2110.

ВАЗ-2110 относится к седанам. Отличаются такие авто небольшой стоимостью и надежность, а потому и пользуются популярностью.

Установлен бак в машине емкостью 43 литра. Этого вполне хватит, чтобы проехать полтысячи километров. Изготовлена конструкция из металла, который обработан специальным составом, что предотвращает его гниение.

Располагается бак под доном авто, что создает определенные неудобства водителю при передвижении по неровной дороге. Так как бак установлен низко, то он может повредиться. Ранее баки в ВАЗ-2110 устанавливались в багажнике, что обеспечивало более продолжительный срок их службы.

Причины замены

Ржавчина в бензобаке.

Сквозная коррозия бензобака.

Пробитый бензобак.

Что может стать поводом для снятия бензобака? Причины бывают такие:

  • Стирание металла.
  • Повреждения.
  • Коррозия.

Демонтаж бака

Для работы загоняем автомобиль на смотровую яму, ставим на ручник.

Проводить такие работы надо на смотровой яме. Вся работа делится на такие этапы:

  1. Отключение бензонасоса.
  2. Снятие бака.

Чтобы снять бак надо снизить давление в топливной системе. Для этого потребуется демонтировать бензонасос. Он располагается под задним сидением. После этого можно демонтировать сам бак.

Работа проводится так:

Отключить датчик уровня топлива. Снимаем с бензонасоса топливные трубки и провода питания.
Снять шланг подачи горючего.
Ослабляем хомут и снимаем наливную трубку.

Ослабляем хомут на второй трубке и сдвигаем её в сторону.
Открутить болты, которыми крепится бак

Откручиваем два болта, в конце придерживаем бензобак.

Отгибаем вниз планки.

Осторожно наклоняем бензобак вниз.

Видим последний тонкий шланг, который снимается вручную.
Опустить бак на землю. Снимаем бензобак и оцениваем его состояние.

После проведения работ по снятию бака его можно отреставрировать или заменить на новый.

Как видно, с данной работой можно справиться достаточно легко даже своими силами. Если возникнут трудности с процессом, то всегда можно обратиться к специалистам на СТО.

Чистка бензобака ВАЗ 2110 — 2112

В бензобаке автомобиля постоянно осаживаются твердые фракции. Одни из них просто опускаются на дно, другие оседают и образуют своеобразную твердую корку. И те и другие забивают сначала фильтр бензонасоса, а впоследствии и топливный фильтр, что может пагубно сказаться на работе карбюратора или инжектора. Соответственно, автомобиль не только начнет «тупить», но и износ деталей станет происходить гораздо быстрее. Есть большое количество способов, с помощью которых можно определить уровень загрязненности бензобака, но любой специалист вам скажет, что его нужно периодически чистить.

При этом ни одна жидкость не поможет в полной мере, тогда как снятие и очистка бензобака помогут избавиться от налета и попадания его фракций в топливную систему. В идеале, всю эту процедуру очистки бензобака ВАЗ 2110-2112 нужно выполнять с помощником, но если его нет, то придется немного «поднапрячься».

В первую очередь, нужно демонтировать сам бак. Для этого необходимо снять заднее сиденье, открутить винты крепления крышки бензонасоса и снять ее. После этого заводим двигатель, с той целью, чтобы он выбрал остатки бензина из топливной системы (перед этим отключаем контактную группу, которая питает сам бензонасос, чтобы топливо из бака не поступало в топливную систему).

Возле топливного фильтра нужно снять хомут крепления воздушного шланга и снять шланг. Таким же образом отсоединяем шланг, идущий от заливной горловины и патрубок, улавливающий топливные пары.

Со стороны подающей топливной трубки, на которой установлен фильтр тонкой очистки, нужно ослабить болты облегающих хомутов, после чего освободить сами хомуты. Именно сейчас вам пригодится помощник – он поможет поддержать бак во время проведения следующих действий.

После того, как хомуты освобождены, убедитесь в том, что бензобак не подсоединен ни к одному патрубку или шлангу. Теперь его можно извлекать. Для этого нужно сдвинуть бак в сторону трубы, которая соединяет резонатор и глушитель, наклонить его и вывести под тормозные шланги. Затем вывести бензобак из-за труб выхлопной системы и снять его.

В первую очередь следует удалить остатки бензина и частиц, которые не успели осесть на дне. Для этого можно просто промыть бак с помощью любого моющего средства, даже такого, как средство для мойки посуды.

Жидкости нужно некоторое время чтобы «откиснуть», но ускорить процесс можно дедовским образом: в бак можно насыпать большое количество посторонних металлических предметов, таких как гайки, болты, шайбы, небольшие обломки арматуры и т.д. После этого хорошо встряхивать бензобак не менее чем полчаса.

Таким образом большая часть налета просто сотрется. Затем слить «отработавшую» свое взвесь, вытряхнуть остатки «рабочего материала» и промыть бак. Промывку лучше делать бензином.

После того, как бензобак промыт, его лучше всего продуть компрессором – мощный поток воздуха удалит все осевшие микрочастицы. Если нет такой возможности, то можно его несколько раз промыть, доводя до полного просыхания.

Конечно, этот процесс может занять 2-3 дня, но результат будет налицо – ресурс работы топливного фильтра тонкой очистки увеличится в разы, а автомобиль будет лучше реагировать на нажатие педали газа.

После того, как бензобак прочищен, устанавливать его нужно в порядке, обратном демонтажу. Хомуты крепления шлангов и патрубков желательно заменить на новые, чтобы в очередной раз не заглядывать под днище.

Самостоятельная промывка бензобака ВАЗ, конечно, процесс трудоемкий. Но эта процедура поможет вам не только сэкономить на услугах мастеров и запчастях, таких как топливные фильтры, сеточка бензонасоса, шланги топливной системы, но и существенно улучшить качество езды.

Причины замены бензобака на ВАЗ 2110

Существует две основных причины, по которым автовладельцу придётся снимать бензобак на ВАЗ 2110:

  • механическое повреждение бензобака. Бак можно элементарно пробить, зацепившись им за выступ, камень, или за каакое-то другое препятствие на дороге. Это происходит довольно часто. И причина этого в расположении бака на «десятке». На более ранних моделях ВАЗ (до ВАЗ 2108 включительно), бензобак находился фактически в багажнике. Из-за этого багажник этих автомобилей не мог похвастаться вместительностью, однако и бензобак был цел. Начиная с ВАЗ 2110 бак располагается ниже, под днищем машины. С одной стороны, вместительность багажника от этого увеличилась. С другой стороны, риск повреждения бака многократно возрос;

  • разрушение бензобака вследствие коррозии. Это ещё одно следствие низкого расположения бака, о котором говорилось выше. Чем ниже бензобак, тем чаще он взаимодействует с водой, грязью и с реактивами, которыми посыпают дороги. И это взаимодействие бесследно не проходит.

Какой бы ни была причина, выбора у автовладельца нет: если бак потёк, его придётся снимать и заваривать (в случае когда бак новый, а повреждение механическое). Если же бак серьёзно повреждён химической коррозией, то выход только один — замена. Восстановлению такие запчасти не подлежат.

Ремонт топливного бака своими руками

Бензонасос крепится к бензобаку с помощью шпилек. Они, как и любая другая деталь, со временем изнашиваются и ломаются. В результате водитель вынужден их ремонтировать. Для ремонта необходимо следующее:

  • болты на 8 длиной 25 мм (8 штук);
  • напильник;
  • ножовка по металлу;
  • метчик М5;
  • дрель электрическая со сверлом на 4,5 мм.

Ножовкой по металлу спиливаются все старые шпильки. Поверхность бензобака под ними обрабатывается напильником.

Бензонасос ВАЗ 2110 удерживается кольцом с восемью отверстиямиВ полученных отверстиях с помощью метчика нарезается внутренняя резьба М5.

В новых отверстиях на баке ВАЗ 2110 метчиком нарезается резьбаБолты на 8 вкручиваются в отверстия так, чтобы их головки находились внутри бака.

Новые болты в бак ВАЗ 2110 вкручиваются так, чтобы их головки были внутри бакаПосле этого бак можно устанавливать на место и подключать к нему бензонасос.

  1. Ножовкой по металлу спиливаются все старые шпильки. Поверхность бензобака под ними обрабатывается напильником.

Поверхность бензобака ВАЗ 2110, тщательно обработанная напильником

В новых отверстиях на баке ВАЗ 2110 метчиком нарезается резьба

Новые болты в бак ВАЗ 2110 вкручиваются так, чтобы их головки были внутри бака

  • Ножовкой по металлу спиливаются все старые шпильки. Поверхность бензобака под ними обрабатывается напильником. Поверхность бензобака ВАЗ 2110, тщательно обработанная напильником
  • Теперь на бензобак накладывается прижимное кольцо от бензонасоса. В этом кольце есть 8 отверстий. Сквозь них дрелью сверлятся новые отверстия в бензобаке. При этом необходимо следить за тем, чтобы высверливаемые отверстия не совпали с отверстиями от старых шпилек. Бензонасос ВАЗ 2110 удерживается кольцом с восемью отверстиями
  • В полученных отверстиях с помощью метчика нарезается внутренняя резьба М5. В новых отверстиях на баке ВАЗ 2110 метчиком нарезается резьба
  • Болты на 8 вкручиваются в отверстия так, чтобы их головки находились внутри бака. Новые болты в бак ВАЗ 2110 вкручиваются так, чтобы их головки были внутри бака
  • После этого бак можно устанавливать на место и подключать к нему бензонасос.

Меры профилактики

Напоследок дам несколько простых, но полезных советов, которые помогут предотвратить такое явление как накопление воды в топливном баке вашего автомобиля.

Ничего сложного тут нет. Просто придерживайтесь следующих рекомендаций:

Вот и все. Единственное хочется добавить относительно ситуаций, когда вода замерзает. То есть превращается в кусочек льда, который находится в баке.

Эксплуатация машины со льдом в баке может действительно и быстро привести всю топливную систему в негодность, спровоцировать поломку двигателя и пр. Тут лучшим решением будет загнать машину в теплый гараж. Если есть время, просто на пару дней оставьте авто в тепле. Если спешите, придется снять резервуар, подать внутрь струю теплого воздуха, просушить и поставить на место.

Проблема попадания воды в бензобак знакома большому количеству автомобилистов. Но теперь вы знаете, как в такой ситуации делать, как поступить и какими методами можно воспользоваться.

Спасибо всем, кто с нами! Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Watch this video on YouTube

Ремонт бака

Первым делом мы должны оценит состояние бака, стоит ли его ремонтировать его, и пригоден ли он еще к ремонту. Возможно, что будет куда проще и дешевле просто купить новый бензобак. В качестве ремонта мы рассматриваем только сварку, так как никакие заплатки на клею не помогут, если бак ВАЗ 2110 инжектор прогнил или вовсе пробит.

Сначала нужно тщательно промыть бак и высушить его, чтобы в нем не осталось паров бензина, иначе при работах будет взрыв. Если опыта сварщика у вас нет, то желательно было бы посетить специалиста.

Но, если вы с этим знакомы и в наличии весь инструмент, то справиться можно очень быстро. Мы же можем дать лишь небольшие рекомендации, в числе которых то, что варить бак необходимо только автогенной сваркой с применением аргона в качестве охладителя. Начинать и заканчивать швы нужно до и после нескольких сантиметров возле латки. Нужно это для того, чтобы потом не произошло расслоения по шву. В принципе, поваренный бак может служить ровно столько, сколько будет служить вся машина, от наличия латки хуже он ни разу не будет.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2115 как поменять дворники на

Какой бензин лучше заливать в ваз 2114. Рекомендации завода изготовителя

Проверка катушки зажигания ваз 2112 16 клапанов мультиметром

Как на ваз 2110 подсоединить противотуманки

Ваз 2108 задняя подвеска устройство

Ваз 2109 если ломается замок багажника

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Ваз 2114 замок от калины на

Устройство топливного бака: что в недрах этого сосуда?

Дорогие читатели, рад очередной встречи с вами на страницах блога! В этот раз хотелось бы поговорить об узле машины, который, на первый взгляд, очень прост и, вроде бы, не заслуживает того, чтобы ему посвящалась отдельная статья. Но это, на самом деле, ошибочное мнение

Сегодня мы рассмотрим устройство топливного бака автомобиля и особенности конструкции данного важного узла

Устройство топливного бака

Вряд ли вы сможете оспорить тот факт, что бензобак это та деталь, с которой автомобилистам приходится волей-неволей контактировать очень часто, вернее не с самим баком, а его окном во внешний мир – с заливной горловиной.

Хотя этот контакт обыденный и регулярный, мало кто задумывается о той конструкции, которая скрывается в недрах машины, представляя её таким себе сосудом с плещущимся топливом, а она, поверьте, довольно необычна и технологична.

Устройство топливного бака представляет собой ёмкость, которая должна быть достаточно прочна, чтобы не развалиться в случае аварии, и долго сохранять герметичность. Из какого материала она изготовлена, мы поговорим немного позже.

Сейчас же нужно сказать, что сама форма этого сосуда в современных легковых авто сложна, учитывает наличие рядом других конструктивных элементов машины и позволяет уместить горючего примерно на 500 км пути.

Располагается он, как правило, перед задней осью автомобиля и под сиденьями. Считается, что это самая безопасная зона в авто при аварии.

Для защиты от камней, пролетающих под днищем, иногда устанавливают дополнительные металлические экраны, а от разгорячённой выхлопной системы бак изолируют специальными термопрокладками. Внутри него находится не только драгоценное топливо, залитое Вами через горловину на заправке.

Если Вы являетесь обладателем бензинового авто, то в недрах ёмкости можно найти топливный насос, подающий под давлением горючее в систему машины, если же у Вас дизельное транспортное средство, то солярка попадает в топливопровод через заборник, оснащённый в большинстве случаев подогревателем.

Помимо этого, чтобы информировать водителя об уровне «горючки» в баке, в нём в любом случае имеются датчики. Иногда они представляют собой отдельное устройство, иногда объединены с топливным насосом – всё зависит от фантазии конструкторов.

Несколько слов о материалах, из которых делают топливные ёмкости, ведь, как мы уже сказали, они должны быть особо прочными и герметичными. На сегодняшний день можно встретить такие варианты:

  • стальной;
  • алюминиевый;
  • пластиковый.

Все они имеют свои плюсы и минусы. К примеру, сталь очень прочна и пробить такой бак чем-нибудь очень сложно. Хотя, с другой стороны этот материал излишне тяжёл, а также подвержен коррозии.

Другое дело алюминий – лёгкий и не ржавеет, но тут всплывают другие нюансы, например, высокая стоимость производства подобных ёмкостей и низкая ударопрочность.

Что же касается пластиковых баков, то их неоспоримыми достоинствами являются лёгкость, простота в изготовлении и возможность придания любой формы. Единственный существенный минус – микроутечки горючего на молекулярном уровне через стенки, но этот недостаток легко устраняется специальными химическими обработками.

Вентиляция не роскошь, а жизненная необходимость

Отдельного внимания заслуживает система вентиляции топливного бака. Она выполняет несколько важных функций.

Во-первых, поддерживает в ёмкости атмосферное давление (мы, наверное, забыли упомянуть, что баки представляют собой изолированную от внешней среды конструкцию и не имеют контакта с атмосферой после того, как Вы закроете заправочную горловину).

Во-вторых, удаляет избыток паров горючего. Без этой системы владельцев автомобилей поджидали бы очень неприятные сюрпризы. Например, при отборе топлива для мотора давление внутри понижается, из-за чего образуется разряжение, что сулит прекращением подачи горючего и деформацией ёмкости.

Обратная ситуация может наблюдаться в жаркую погоду, но в этом случае последствия более печальные – разрыв бака. Чтобы таких проблем не случалось, конструкторы придумали устанавливать обратные клапаны, уравнивающие внутреннее давление с атмосферным, и вентиляционные трубопроводы, через которые излишние пары горючего попадают в накопительные устройства (адсорберы) и потом возвращаются в топливную систему.

Ну вот, уважаемые читатели и любознательные посетители блога, на этом рассказ о топливных баках автомобилей подошёл к концу

В следующий раз раскроем тайны другого важного узла машины. Какого именно?

Обязательно всё скоро узнаете. Подписывайтесь, чтобы не пропустить новые публикации, и обязательно давайте ссылки Вашим друзьям и знакомым.

auto-ru.ru

Особенности ремонта бензобака на инжектроный ВАЗ 2110

Автомобиль ВАЗ 2110 – это седан малого класса, что производится до сих пор на различных заводах в нескольких странах мирах. Эта модель одна из первых, которая приобрела систему инжектор себе под капот. Инжекторная система позволила добиться большой максимальной скорости при небольшом объеме двигателя и маленьком расходе. Начало серийного выпуска именно этой модели проложило границу между классическими “Жигулями” и новым поколением автомобилей от АВТОВАЗ.

Бензобак “десятки”

ВАЗ 2110 инжектор имеет в своем распоряжении 43-литровый бензобак, которого вполне достаточно для дальних поездок. Топливный бак выполняется из хорошего металла, который в случае чего можно отлично заварить. Однако дело в том, что у классической серии бак располагался в багажнике, и хотя занимал там определенное место, но он не поддавался коррозии и другим влияниям внешней среды. Начиная с 08 модели, бензобак решили помещать в задней части машины под днищем. Это добавило эстетизма и места багажнику, однако, бак теперь напрямую стал взаимодействовать с окружающей средой. К тому же, если двигаться при полной загрузке, можно механически повредить бак, например, соскочив в яму и стукнувшись им об асфальт.

Снимаем бак

Если уж так вышло, что на вашей ВАЗ 2110 инжектор прогнил (учитывая чем зимой службы посыпают дороги – это немудрено) или был пробит, то начинать ремонт нужно с того, бензобак необходимо правильно снять. Понадобится нам для этого набор инструментов и смотровая яма или эстакада. Далее, по пунктам разобрана вся работа. Узнать где что располагается можно в руководстве к автомобилю, так что мы на этом останавливаться не будем.

  1. Отключаем датчик топлива просто вынув провода из разъемов.
  2. Снимаем шланг со штуцера датчика.
  3. Находим болты крепления хомутов и откручиваем их.
  4. Снимаем вентиляционную трубу бака.
  5. Снимаем массу с датчика уровня топлива и извлекаем его из бака.
  6. Аккуратно снимаем сам бак.

Топливный бак ВАЗ 2110

Конечно же, желательно чтобы бак был полностью пуст, потому что снимать его нужно будет из-под машины на вытянутых руках, и каждый литр бензина будет создавать лишнюю нагрузку на вас.

Ремонт бака

Первым делом мы должны оценит состояние бака, стоит ли его ремонтировать его, и пригоден ли он еще к ремонту. Возможно, что будет куда проще и дешевле просто купить новый бензобак. В качестве ремонта мы рассматриваем только сварку, так как никакие заплатки на клею не помогут, если бак ВАЗ 2110 инжектор прогнил или вовсе пробит.

Сначала нужно тщательно промыть бак и высушить его, чтобы в нем не осталось паров бензина, иначе при работах будет взрыв. Если опыта сварщика у вас нет, то желательно было бы посетить специалиста.

Но, если вы с этим знакомы и в наличии весь инструмент, то справиться можно очень быстро. Мы же можем дать лишь небольшие рекомендации, в числе которых то, что варить бак необходимо только автогенной сваркой с применением аргона в качестве охладителя. Начинать и заканчивать швы нужно до и после нескольких сантиметров возле латки. Нужно это для того, чтобы потом не произошло расслоения по шву. В принципе, поваренный бак может служить ровно столько, сколько будет служить вся машина, от наличия латки хуже он ни разу не будет.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
