Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими руками

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

  1. С заднего ряда сидений откинуть подушку.
  2. Под ней находится люк топливного бака.
  3. Открутить винты крепления люка.
  4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

в этом видео объясню как снять форсунки

с2110 . Огромное Вам спасибо за просмотры моих видео, расскажите друзь.

Снятие форсунок с ваз 2112 8 клапанник

подпишитесь на наш канал.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

  • рожковый ключ на 17;
  • плоскую отвёртку с узким лезвием;
  • крестовую отвёртку;
  • шестигранный ключ на 6;
  • ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

  1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
  2. Снять жгуты проводов с форсунок.
  3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
  4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
  5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
  6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
  7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
  8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
  9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

НеисправностьПроявление неисправностиСпособ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя
  • большой расход бензина;
  • затруднённый запуск при низкой температуре;
  • ухудшение динамики.
осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)
  • большой расход бензина;
  • двигатель «троит» или детонирует;
  • затруднённый запуск.
превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)двигатель «троит»отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана
  • плавают обороты;
  • двигатель «троит».
  • отсутствие реакции работающего мотора на отключение электропитания форсунки;
  • замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

  • рожковые ключи на 17 и на 13,
  • шестигранный ключ на 5,
  • торцевые ключи на 10 и на 13,
  • крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

  1. Отключите аккумулятор от корпуса автомобиля.
  2. Отсоедините вакуумную магистраль от регулятора давления топлива.
  3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

Отсоедините электроразъём рейки

Открутите и снимите кронштейн крепления подающей и сливной трубки

Открутите крепления рейки

Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

  1. Отключите аккумуляторную батарею.
  2. Снимите защитный щиток двигателя.
  3. Отсоедините от свечей высоковольтные провода.
  4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Ослабьте крепление, выведите тросик заслонки из кронштейна

Открутите крепления дроссельного узла

Отсоедините от ресивера шланг электропневмоклапана

Отсоедините шланг вакуумного усилителя

Отверните крепления ресивера

Ослабьте хомуты впускного коллектора

Снимите ресивер, закройте отверстия коллектора пробками

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

Отверните крепление, снимите направляющую трубку указателя масляного уровня

Отсоедините электрический разъём топливной рейки

Открутите штуцеры, отсоедините шланги подачи и слива топлива

Отверните крепление, снимите кронштейн трубок подачи и слива топлива

Отверните шестигранником винты крепления топливной рейки

Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

  1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Как заменить регулятор?

Ниже вы найдете пошаговую инструкцию замены регулятора давления топлива в автомобиле ваз 2110. Следуйте этому плану и у вас обязательно все получится.

Шаг 1. Сбросьте давление в топливопроводе, т.е. в трубках, по которым топливо передается из бензобака к карбюратору и обратно.
Шаг 2. Открутите гайку крепления трубки обратки топлива (шланг форсунки) к РДТ и снимите трубку.
Шаг 3. Выкрутите два болта крепления РДТ.
Шаг 4

Осторожно вытащите штуцер РДТ из отверстия рампы.
Шаг 5. Отсоедините топливную трубку.
Шаг 6

Снимите регулятор.
Шаг 7. Помните о необходимости намочить резиновые уплотнительные манжеты бензином. Если вы заметили, что кольца неэластичны или порваны – замените их.
Шаг 8. Поставьте новый регулятор. Для этого действуйте по этой инструкции в обратном порядке.

Готово!

Любой автомобилист знает, что в машине не обойдется без поломок

Важно лишь замечать первые их признаки и вовремя произвести замену неисправной запчасти. Не стоит также впадать в панику, если рядом не оказалось автосервиса

Следуйте пошаговым инструкциям и у вас все получится. Удачи на дорогах!

Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления ВАЗ 2110. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

Регулятор давления топлива (РДТ) нужен для поддержания давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки, сливной магистрали и воздушной трубке, подведенной от впускного коллектора.

На клапан РДТ воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см2 (284–325 кПа).

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

  • GM (1300 – 1400 руб.),
  • BOSCH (1000 – 1200 руб.),
  • SIEMENS (800 – 1400 руб.).

Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

  • Провалы в работе двигателя, дергание;
  • Большой расход бензина;
  • Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

  1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
  2. Снимаем патрубок воздушного фильтра;
  3. Отсоединяем топливопроводы (подающий и «обратку»);
  4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
  5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
  6. Демонтируем топливную рейку.

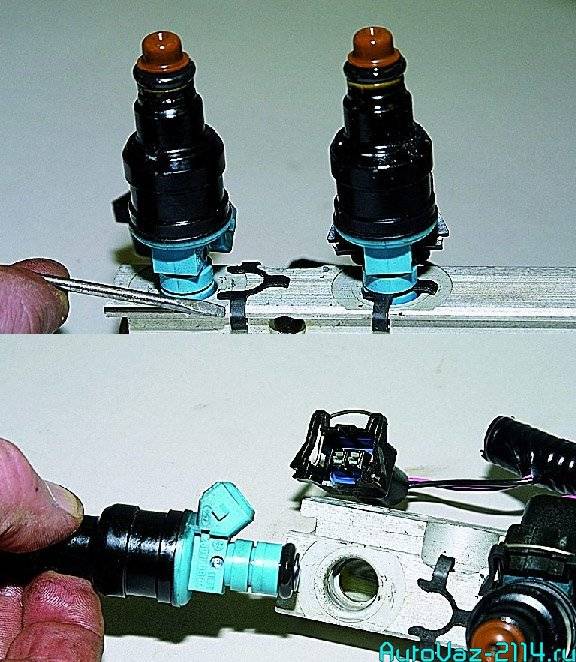

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

ДвигательОбъём (л)Количество клапановКонтроллер (ЭБУ)ПрошивкаФорсунки
SiemensBosch
ВАЗ-21111,58М1.5.4Январь-5.1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-21111,58М7.9.7Январь-7.2VAZ6393 (бежевые толстые)0 280 158 502 (чёрные тонкие)
ВАЗ-211141,68М7.9.7Январь-7.2VAZ20734 (оранжевые тонкие) VAZ20734 (жёлтые толстые)0 280 158 017 (чёрные тонкие)
ВАЗ-21121,516М1.5.4Январь-5.1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-211241,616М7.9.7Январь-7.2VAZ20735 (голубые тонкие) VAZ20735 (розовые толстые)0 280 158 022 (чёрные тонкие)

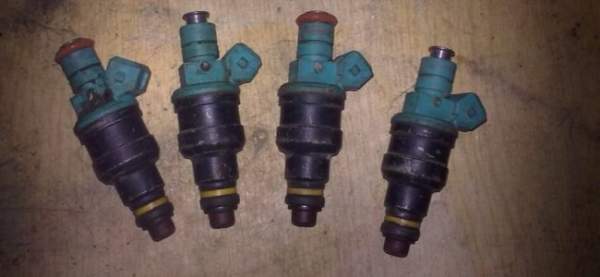

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

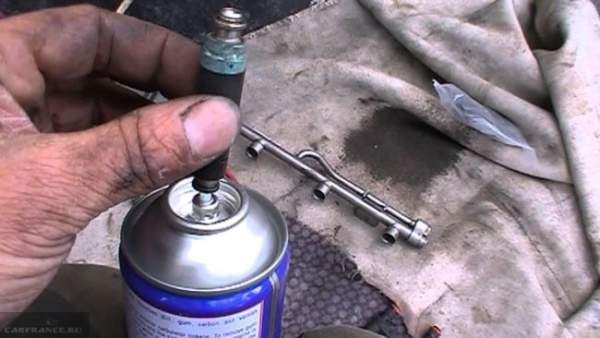

Промывка форсунок на двигателе

Это в первую очередь намного быстрее, но с другой стороны результат не всегда является действенным. Однако, как заявляют владельцы автомобилей ВАЗ-2112, в некоторых случаях, это действительно помогает.

Процесс выполнения работ

  1. К системе по аналогии описанной ранее подключают компрессор, который способен поднять давление в рампе до 3,2 атмосфер. Параллельно ему подключаем очиститель в ёмкости не менее 1 литра. (Чаще всего используют специальные очистители форсунок в металлических ёмкостях – прим.).
  2. Далее запускаем мотор, и даём поработать ему 10 минут, после чего останавливаем и даём отдохнуть столько же.
  3. Затем снова заводим и путём перегазовок, пропускаем сквозь форсунки весь литр жидкости.
  4. Когда двигатель заглохнет, меняем свечи зажигания, которые покроются нагаром.

Весь процесс работ таким образом не должен превышать один час.

К слову, подобные работы способны привести в негодность свечи зажигания, поэтому чистку форсунок на двигателе проводите на старых, либо на запасных свечах. Или же подгадайте момент, когда вы будете менять свечи. О выборе свечей на 16-ти клапанные двигатели мы уже рассказывали.

Диагностика неисправности

Сначала следует замерить давление в топливной системе. Регулятор на данном двигателе расположен на топливной рампе. Слева по ходу автомобиля. Справа на рампе расположен штуцер для подключения манометра.

Чтобы подсоединить манометр выкручиваем пластмассовый колпачок и ниппель.Ниппель можно выкрутить металлическим колпачком от обычной камеры. Размер внешней резьбы для подключения манометра 10 мм. На нее можно изловчиться одеть топливный шланг ВАЗ. Предварительно в нем нужно сделать внутреннюю фаску, иначе его будет сложно одеть на штуцер.

Для сброса давления в системе извлекаем предохранитель бензонасоса и заводим автомобиль. Когда двигатель начнет потряхивать, выключаем зажигание.

Замер давления топлива

Теперь подсоединяем манометр и затягиваем его хомутами. Включаем зажигание и заводим автомобиль. Нормальное давление в топливной системе 2,8-3 атм.

Регулятор давления топлива настроен так, чтобы сбрасывать излишки топлива обратно в бак при достижении давления выше 0,3 МПа (3 атмосферы). Данные указаны на самом регуляторе давления.

Мой манометр имеет сбитую точку начала отсчета на 3 деления (0,03 Мпа), поэтому с учетом данной поправки получились следующие цифры. 0,23 МПа на холостых оборотах (на манометре 0,26 МПа). Этого недостаточно для нормального распыления топлива и создания воздушно-топливной смеси, поэтому двигатель немного «колбасило».

Проверка регулятора давления топлива

Для дальнейшей проверки регулятора снимаем вакуумный шланг с РДТ. Он соединен с впускным коллектором и управляет работой клапана. Если при этом давление нормализуется (как в моем случае). Стало 0,3 МПа. Это означает, что бензонасос исправен и причина пониженного давления топлива в рампе находится в регуляторе (он же обратный клапан).

Замена и снятие форсунок на ВАЗ-2112: фото и видео

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь без них было бы невозможно функционирование двигателя в целом.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 – прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

  1. Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
  2. Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.

    При помощи двух ключей отворачиваем топливопровод.

  3. Однако, если вы сомневаетесь в своих силах, можно отключить питание от топливного насоса, затем завести машину и подождать пока она заглохнет, после чего снова заводим его до тем пор, пока топливо остаётся в системе.

    Колодка питания отсоединена.

  4. Демонтируем пластину, которая фиксирует топливные трубки.
  5. Ослабляем хомут от сапуна и демонтируем его.
  6. Также ослабляем хомуты на патрубках ресивера.
  7. Поднимаем ресивер.

    Сняли ресивер

  8. Откручиваем рампу крепления щупа, затем убираем его в сторону.

    Снимаем рампу

  9. Когда доступ к топливной рампе открыт, при помощи шестигранников демонтируем её с посадочного места.

    Уберите открученные болты в надёжное место.

  10. Отсоединяем от неё разъём с проводами, а также шланг.
  11. Тянем рампу на себя, таким образом демонтируя её.

    Чтобы убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

  1. Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.

    Колодки снимаем по очереди.

  2. Уводим фиксатор форсунки в сторону и убираем её с посадочного места.

Форсунки сняты

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

  • Сопло форсунки закоксовалось – в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
  • Клапан форсунки закрывается не герметично («сопливит» форсунка – прим.) – тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
  • Зависание клапана – двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.

Этапы чистки инжектора

Общий вид форсунок

Для того чтобы почистить форсунки, необходимо их сначала демонтировать и проверить на распыление топлива. Чтобы это сделать эффективно, лучше всего обратиться на автосервис, где есть специальный проверочно-диагностический стенд. Но, для любителей экстрима, можно проделать эту процедуру в домашних условиях своими руками.

Демонтаж форсунок

Для того чтобы демонтировать форсунки придется разобрать часть топливной системы. Начнём с ресивера.

Снятие ресивера

Так, для начала необходимо отключить топливные патрубки. Затем, необходимо отключить топливную рампу от бортовой сети. Далее, проводим демонтаж рампы.

Демонтированная топливная рампа с форсунками

Следующим этапом становится демонтаж непосредственно форсунок.

Хотя, как показывает практика, обычно, они меняются, поскольку подвержены износу. Теперь, когда все снято, можно перейти непосредственно к процессу чистки. Почистить форсунки можно двумя способами: в автосервисе на специальном стенде или в домашних условиях. Рассмотрим, оба способа более детально.

Чистка форсунок на стенде

Форсунки в стенде для проверки и чистки

Обычно, автосервис просит привозить демонтированные форсунки. Так, для начала проверяется электропитание и работоспособность этого элемента и только после этого можно перейти непосредственно к процессу чистки. Рассмотрим, весь процесс поэтапно:

  1. Форсунки устанавливаются в специальные посадочные места и подключаются к стенду. Стоит отметить, что в зависимости от конструкции аппарата для чистки одновременно можно проводить процедуру от 4 до 8 элементов.
  2. Далее, устанавливается программа чистки.
  3. Первым этапом становится чистка форсунок капельным путем.
  4. Затем, жидкость для чистки подается под давлением, чтобы вымыть остатки накипи и гари.
  5. Следующий этап, проверка распыления.
  6. Последним действием становится диагностика чистых форсунок в разных режимах работы. Стенд имитирует подачу топлива, чем проверятся, насколько хорошо почистились элементы.

Если на стадии проверки изменения незначительны, то рекомендуется заменить форсунки на новые, поскольку их забитость и изношенность дошла до критического показателя, а эксплуатация дальше не возможна.

Разные режимы чистки форсунок

Чистка в домашних условиях

Для чистки форсунок в домашних условиях понадобятся некоторые инструменты и материалы. А именно: жидкость для чистки форсунок, компрессор способный выдать выходящий поток спецжидкости в 3-3,3 атмосферы (бара), трубка соответствующего диаметра, тара (бутылка) для жидкости.

Через шприц балончик с жидкостью для чистки подключается к форсунке

Итак, подключаем трубку к входящему отверстию форсунки, а другой конец к таре с жидкостью. Теперь, необходимо подключить бутылку к компрессору. Теперь, постепенно необходимо подавать воздух в тару с жидкостью, чтобы из нее, смесь пошла в форсунку. Давление необходимо постепенно повышать. Таким образом, прочищая и проверяя форсунку на пригодность.

Один из способов провести чистку форсунок

Признаки неисправности форсунок

Теперь необходимо рассмотреть признаки неисправности и засоренности инжектора:

  • Двигатель запускается плохо или не с первого раза.
  • Нестабильная работа в любых режимах.
  • При переходе с высоких или средних оборотов на холостые, двигатель глохнет.
  • Нестабильные холостые обороты.
  • Повышенные обороты коленчатого вала на холостых оборотах.
  • Падение мощности основного силового агрегата.
  • Появились рывки, и провали при движении.
  • Увеличился расход потребляемого горючего.
  • При проверке отработанных газов, обнаружено повышенное количество СН и СО.
  • Калильное зажигание вследствие потери герметичности форсунок.

Способы промывки инжектора и форсунок без снятия своими руками

Почистить форсунки, не снимая их с двигателя, можно двумя методами:

  • Залив специальное очистительное средство в топливный бак;
  • Подключив самодельное устройство с очистительной смесью к топливной системе силового агрегата.

Первый способ самый простой и занимает у водителя совсем немного времени. Его используют для очищения форсунок после малого пробега (меньше 15 тысяч километров) и только для профилактики. При выраженных отклонениях в работе двигателя данный метод малоэффективен.

Второй способ чуть сложнее и требует больше времени от автолюбителя. Однако эффект от промывки форсунок таким методом будет более заметен, так как эффективность его на порядок выше. Применяют его в более запущенных случаях, при явных неполадках в работе инжектора или после 15-20 тысяч километров пробега. Ниже разберем каждый из данных методов промывки инжектора более детально.

Промывка форсунок через топливный бак

Для промывки данным методом используют специальное средство, присадки, которые предназначены для очистки всей системы подачи бензина. Как понятно по названию, заливается оно непосредственно в топливный бак. Купить его можно практически в любом магазине, специализированном по продаже комплектующих и расходных материалов для автомобиля.

Процедура очистки системы инжектора происходит в несколько этапов:

  • В первую очередь необходимо заменить топливный фильтр.
  • После этого в топливный бак заливается один флакон очищающего средства.
  • Далее необходимо проехать 250-300 километров.
  • Затем снова происходит замена топливного фильтра.

Следует строго соблюдать расчет пропорции бензина и очистителя, указанного производителем. В противном случае мотор может быть серьезно поврежден.

Необходимо более детально заострить ваше внимание над важностью первого этапа – заменой топливного фильтра. Дело в том, что грязь, отделившаяся от других деталей системы питания, поступает в фильтр и остается там

Если его не поменять, то тяжелые частицы сажи дойдут до форсунок, и процедура промывки инжектора полностью потеряет смысл. Поэтому, прежде чем начать промывать форсунки таким способом, обязательно следует заменить топливный фильтр. Так как без этого эффективно очистить форсунки не получится.

Лучшими очистителями по признанию самих автолюбителей являются следующие марки:

  • Liqui Moly;
  • Injector Cleaner;
  • Kerry KR-315;
  • Hi Gear.

Промывка инжектора путем подключения к магистрали самодельного устройства

Для того чтобы очистить форсунки этим методом первым делом необходимо соорудить небольшой аппарат, который мы и будем присоединить к силовому агрегату. При этом другие детали топливной магистрали (регулятор давления, насос, фильтры) при промывке затронуты не будут. Для изготовления этого приспособления нам понадобится:

  • Один метр бензинового шланга;
  • Топливный фильтр, можно недорогой;
  • Двухлитровая бутылка из пластмассы с крышкой;
  • Насос электрический или ручной с манометром;
  • Два вентиля от бескамерной резины, один с золотником, другой — без него.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

SiemensBosch
Форсунка DEKA VAZ 62380 280 150 996 и 0 280 158 110
Форсунка DEKA VAZ 63930 280 158 502
Форсунка DEKA VAZ 207340 280 158 017
Форсунка DEKA VAZ 207350 280 158 022
Форсунка DEKA VAZ short 20734280158017
Форсунка DEKA VAZ short 207350 280 158 022

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

  • нет видимых деформаций на корпусе;
  • форсунка ещё не выработала свой ресурс;
  • автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
