Какой термостат лучше поставить на ВАЗ-2114 инжектор: фото, видео

Этапы замены неисправной детали

Весь проводимый ремонт своими руками по устранению данной неисправности делится на несколько этапов, перед началом которых машина загоняется в помещение и дается время остыть горячему двигателю, после чего приступают к следующему:

Снимаются клеммы с аккумуляторной батареи и из картера мотора сливают весь тосол в специально приготовленную емкость, это делается через специальное отверстие путем выкручивания пробки. Если двигатель прикрыт снизу защитой, ее необходимо будет демонтировать.

Далее приступают к снятию воздушного фильтра и его корпуса, для чего снимается верхняя часть узла воздухоподачи, потом приступают к откручиванию четырех болтов крепления, что даст свободный доступ к неисправной детали.
На самом термостате ослабеваем металлические хомуты всех четырех патрубков, отсоединяем их от его корпуса, здесь стоит учесть, что из него может пролиться некоторое количество охлаждающей жидкости на детали мотора, поэтому стоит подложить любую ветошь.

После снятия самой детали, приступаем к замене патрубков системы охлаждения, это поможет избежать возможных проблем при появлении скрытых повреждений в процессе демонтажа неисправного термостата.
Установив новые патрубки, наносим на посадочные места новой запчасти герметик, и аккуратно монтируем ее на старое место, затягиваем все металлические стяжки хомутов, завинчиваем сливную пробку мотора и заливаем антифриз в расширительный бачок, после чего внимательно осматриваем все места соединений на их герметичность.

Не обнаружив утечек, монтируем на старое место корпус воздушного фильтра, закрываем его верхнюю часть, подключаем обратно клеммы аккумуляторной батареи и заводим автомобиль. Дожидаемся нагрева мотора до его рабочей температуры в 90 градусов, проверяем работоспособность новой запчасти, осматриваем места соединений на возможное вытекание антифриза под давлением заведенного двигателя и при наличии защиты картера, прикручиваем ее обратно.

На этом вся работа по замене термостата на ВАЗ 2114 и однотипных с ней моделей инжекторного восьми клапанного движка, заканчивается. Как видите, процедура не представляет особых сложностей и не требует наличия специализированного инструмента, что дает возможность провести ее любому автовладельцу, имеющему слесарные навыки.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

Хомуты 15-28 мм (лучше взять около 7 штук).
Новая прокладка.
Шланги на замену.
Набор отверток.
Специальный съемник для шлангов (нужен для авто старого образца).
Ветошь.
Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Какой Термостат Лучше Поставить На Ваз 2114

Проверка и порядок подмены термостата на ВАЗ 2114

В охлаждающей системе мотора ВАЗ 2114 огромную роль играет несколько частей:

это помпа, которая прокачивает тосол либо другую охлаждающую жидкость по рабочим контурам;
радиатор остывания с электронным вентилятором, проходя через который тосол, нагретый в блоках мотора охлаждается до подходящей для предстоящего цикла температуры;
радиатор отопления, который употребляет энергию нагретой ОЖ для подогрева салона автомобиля;
расширительный бачок;
термостат для ВАЗ 2114.

Термостат ВАЗ 2114

Термостат от гранты на ВАЗ 2108, 2109, 2113, 2114, 2115 и т.д

Всем привет! Копаясь на просторах интернета искал как можно печку в зубиле сделать еще теплее и совершеннее.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов.

А это, как минимум, капитальный ремонт всего ДВС.

Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно , что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

корпус;
входной патрубок. Подключается непосредственно к системе охлаждения;
восковой шарик;
основной клапан. Отвечает за перекрывание процесса основной циркуляции;
поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
специальная пружина для удержания переносного клапана;
выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
пружина, удерживающая перепускной клапан;
дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Какие перемены ждут автомобилистов в этом году

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Принцип работы термостата

Главная цель прибора, — это затормозить поступание охлаждающей жидкости в двигатель внутреннего сгорания. Благодаря блокировке потока ОЖ, двигатель нагревается до рабочей температуры. Как только отметка температуры достигает рабочей нормы, термостат ВАЗ 2114 открывается.

На стороне, которая находится ближе к двигателю внутреннего сгорания, расположен специальный восковый шарик. Восковый материал выбран не спроста, поскольку при нагревании он из твердого состояния преобразуется в жидкое. И как только воск начинает преобразовываться при температуре выше 83 градусов, то он выталкивает штырь, который находится в цилиндре. В это время происходит момент открытия клапана и ОЖ начинает поступать.

Замена или ремонт

Конечно же есть возможность отремонтировать неработающее устройство, но так ли это эффективно? Если рассмотреть вариант с ремонтом, то его рекомендуется проводить исключительно в полевых условиях при наличии необходимых инструментов. При неработающем клапане его можно попробовать зачистить для того чтобы добраться до пункта назначения. А после этого рекомендуется незамедлительно произвести замену.

Термостат на ВАЗ 2114 является расходным материалом, стоимость которого не такая большая для того чтобы пытаться его отремонтировать. Приобретение нового устройства гарантирует его продолжительный срок службы, в то время как отремонтированный прибор может сломаться уже спустя несколько дней. Поэтому в случае его поломки рекомендуется установить аналог даже в пределах 500 рублей, который точно сможет отслужить минимум полгода-год.

Принцип действия

По своей конструкции термостат — довольно простое устройство, служащее для перераспределения циркуляции жидкости по малому либо большому кругам охлаждения в зависимости от ее температуры.

Стандартный термостат 2114, устанавливаемый с завода, включает в себя следующие детали:

корпус;
пружина перепускного клапана;
перепускной клапан;
пружина основного клапана;
основной клапан;
патрубки;
поршень с держателем;
термочувствительный элемент.

Последний, собственно, и является ключом ко всей работе термостата. Так, после пуска мотора ОЖ в системе нагревается и, при закрытом главном клапане, начинает циркулировать по малому кругу, проходя при этом через термостат и нагревая чувствительный элемент (который, в свою очередь, начинает расширяться и давить на клапан).

В тот момент, когда охлаждающая жидкость достигает температуры в 87 С, клапан приоткрывается и ОЖ начинает поступать в большой круг. А при достижении жидкостью температуры в 102 С клапан открывается полностью и вся циркуляция начинает идти по большому кругу (через радиатор).

Схема термостата

В свою очередь, после того, как двигатель машины будет выключен, а жидкость в системе станет остывать, термоэлемент начнет сжиматься и клапан под действием возвратной пружины придет в исходное положение.

Но, иногда случается и так, что по той или иной причине (износ, повреждение, заводской брак) термостат ваз 2114 оказывается заклиненным в том или ином положении. В этой ситуации возможен либо крайне долгий прогрев двигателя либо наоборот — его очень быстрое перегревание.

Последнее особенно опасно, поскольку может привести к серьезным повреждениям и даже разрушению двигателю, в результате чего потребуется капитальный ремонт.

Какой термостат лучше ставить на ВАЗ 2114 инжектор

Заводской термостат ВАЗ

До 2003 года на все двигателя ВАЗ 2114 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
ТН-LA21082 от компании AURORA;
Пекар, артикул 21082-1306030, неплохое качество и средние цены;
Vernet, артикул TH6595.85, один из самых недорогих на рынке;
STARNER, артикул S40 2112;
Finwhale, T111;
BAUTLER, 21082-1306010-11;
MAHLE / KNECHT, каталожный номер TH 37 80;
STARLINE, TS T035.92T, один из лучших заменителей оригинала;
Gates, проверенное качество, стабильно держит температуру, TH21992G1.

Самостоятельная замена устройства на ВАЗ 2114

Перед проведением замены нужно приготовить:

набор отверток;
набор ключей;
герметик с силиконовой основой;
тару для слива ОЖ;
новый термостат;
охлаждающую жидкость;
чистую ветошь.

Работы проводят в целях безопасности на остывшем двигателе, чтобы избежать ожогов, так как температура охлаждающей жидкости в рабочем состоянии составляет 90 градусов.

Процедура замены устройства на ВАЗ 2114 проводится по следующему алгоритму:

Автомобиль устанавливаем на смотровую яму, подъемное приспособление или ровную поверхность. Чтобы избежать отката его нужно поставить на ручник или зафиксировать, подставив опоры под колеса.
Отключаем электропитание, отсоединив отрицательную клемму от аккумулятора.
Сливаем антифриз из радиатора и системы охлаждения в приготовленную заранее емкость, выкрутив пробку на радиаторе.

Генератор следует изолировать от случайного попадания на него жидкости. Слив ОЖ закручиваем обратно крышку.
На следующем этапе необходимо обеспечить доступ к термостату. На ВАЗ 2114 с инжектором он находится под воздушным фильтром, который придется снять. На авто карбюраторного типа воздухофильтр расположен в стороне и не мешает. Нужно будет только отсоединить высоковольтные провода.
Чтобы демонтировать корпус воздухофильтра с прокладкой, нужно выкрутить ключом на «8» два крепежных болта.
Далее с помощью отвертки ослабляем хомуты на шлангах, и отсоединяем их.
Откручиваем крепление троса заслонки дросселя. Отключаем разъем от датчика массового расхода воздуха, нажав на фиксатор и выдернув его из отверстия.

Аккуратно достаем воздушный фильтр, слегка его расшатывая.

Ослабляем хомуты на патрубках, идущих к термостату, откручивая крепления с помощью отвертки. Отводим шланги в сторону. Нужно быть осторожными, так как в них может остаться немного ОЖ.
Далее выкручиваем с помощью шестигранной отвертки три болта, которые удерживают термостат. Демонтируем устройство вместе с уплотнительным кольцом.

Очищаем посадочное место тряпкой от пыли и загрязнений.
Проверяем шланги на целостность. В процессе эксплуатации на них появляются трещины, через которые вытекает антифриз. Если они изношены, их нужно заменить.
Патрубки нового термостата перед установкой смазываем герметиком и даем немного подсохнуть.
Меняем старый уплотнитель на новый, закручиваем крепежные элементы и присоединяем шланги.
Затягиваем хомуты, не перетягивая, чтобы не нарушить герметичность. Если они повреждены, меняем на новые.
Проверив, закрыта ли сливная крышка, заливаем охлаждающую жидкость.
Заводим мотор и проверяем систему на предмет течи. Ждем, пока двигатель нагреется до рабочей температуры и проверяем работоспособность термостата.

На этом процедура замены завершается. Для верности можно проверить работу печки. Заменив самостоятельно термостат, экономятся финансы на посещении СТО и приобретается опыт ремонтных работ ВАЗ 2114.

Ремонт термостата

Почему не работает термостат на ВАЗ 2114: симптомы и причины

Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2114

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Принцип работы термостата и схема циркуляции охлаждающей жидкости

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2114 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.

Признаки неисправности термостата ВАЗ 2114

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана.Для проверки термостата необходимо снять крышку в сборе с клапаном
Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года.Закоксованный клапан термостата
Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Это интересно: Датчик ДМРВ ВАЗ-2112 16 клапанов признаки неисправности — проверка

Термостат

Термостат расположен в верхней части блока двигателя с левой стороны, также в корпусе термостата установлен датчик температуры охлаждающей жидкости. Стандартно ВАЗ 2114 комплектуется неразборным термостатом (каталожный номер 2108-1306010), который соединяется с блоком резиновым патрубком с двумя хомутами.

У данной модели со временем возможны утечки охлаждающей жидкости в местах соединения с патрубками из-за ослабления фиксирующих хомутов или растрескивания шлангов. В таком случае необходимо затянуть крепеж, а при обнаружении трещин или разрывов, демонтировать вышедшие из строя шланги для последующей замены.

Датчик уровня масла ваз.

Всем добрый день. Устал я от того, что печка еле дует теплым а порой и вообще холодным, машина долго прогревается.Было принятно поставить 6 дырочный термостат 21082, который ставился на 2110 и 2112.

Плюсы такого термостата:1) Машина прогревается в -12 за 5 минут2) Печка дует теплым уже на 55 градусах3) Короче стандартного термостата на 5-7см, что дает больше места под капотом4) Надержность5) Меньше соединений на хамутах6) Разборый термоэлимент7) Стабильная температура 90-95 градусовПоехал в магазини купил:1) Темостат 6 дырочный 21082 ( 620р )2) Патрубки к печке ваз 2110 2шт они прямые т.е гнем как хотим и лишние можно отрезать ( 120р )3) Патрубок к печке ваз 2109 длинный, он пойдет от РБ к трубе помпы. (120р)4) 8-10 хамутов NORMA5) 8 литров Антифриза G11 (500р)6) Прокладка к термостату (5р)Попросил Кольку одолжить мне гараж и помочь с установкойMrDoveВсе подготовили к работе

Подключение патрубков термостата будет происходить по след.схеме, где красный шланг который идет на РБ и в трубу помпы это шланг на печку 2109 длинный, не отрезая ничего просто ставим его как указано в схеме.

схемаПока сливал антифриз, приехала моя любимая девочка и привезла сникерсов, сделав тем самым приятный сюрприз)Откручиваем старый термостат и зачищаем место где была прокладка между головкой и термостатом.Держится он на 2х гайках на 13, которые закручиваются в шпильки, если у вас карбюратор, то вам надо купить длинные шпильки так как ваши будут коротковаты, вам придется резать трубу помпы, ставить заглушки на термостате где выход на подогрев дроселя.Сняли старый

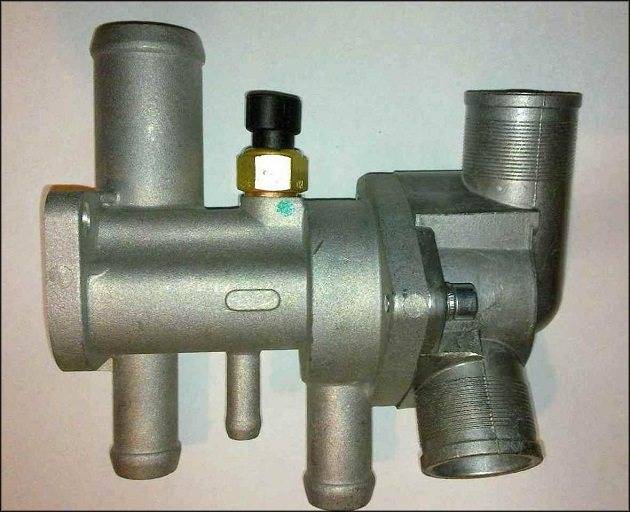

СтарыйВот так выглядит новый 6 дырочный термостат

Новый.

Зачистили ножиком старую прокладку.

зачистилиОдеваем прокладку и ставим новый термостат

УстанавливаемУстановлен, все патрубки подсоединины, датчик ДТОЖ подключен.

УстановленГотовый собраный вид, антифриз залит)

Все собраноПока делали, слушали музыку и посадили аккамулятор)Колян выручил и подзарядил меня проводами, не без этого конечно)

ЗаряжаемсяНа улице очень грязно, машина средней загрязненности)

ВыехалВсем спасибо, отдельное спасибо Коляну за помощь)

pol-z.ru
www.drive2.ru
555-shop.ru
www.drive2.com

Принцип работы термостата ВАЗ 2115, 2114, 2113, 2109.

Из чего же состоит термостат? Давайте посмотрим!

Термостат состоит из корпуса, перепускного клапана, основного клапана, термочувствительного элемента (находящегося, обычно, около основного клапана) и пружины.

Как работает термостат на ВАЗ 2115, 2114, 2113, 2109.

На не прогретой машине клапан термостата находится в закрытом состоянии, как на фото. При этом охлаждающая жидкость ходит по малому кругу, как на фото ниже.

Когда машина прогревается до рабочей температуры (87-90 градусов) потихоньку начинает нагреваться термочувствительный элемент, в следствии чего, пружинка сжимается, основной клапан открывается и жидкость идёт по большому кругу.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

два входных — от двигателя и радиатора;
один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

Рекомендуем: Удаление царапин на кузове автомобиля без покраски

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Рекомендуем: Рейтинг лучших герметиков для фар автомобиля 2019 года

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.
