Как функционирует карбюратор «Озон»
Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.
- Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
- При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
- Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
- По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).
Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха
На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.
На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем
Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.
- Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
- При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
- Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
- Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.
После открытия дросселя топливная смесь поступает в коллектор через главный диффузор
Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.
Что такое карбюратор
Карбюратор установлен по центру двигателя под капотом автомашины «семёрка». Для очистки воздуха сверху на него помещён воздушный фильтр. Забор воздуха происходит через переднюю решётку, а также дополнительные решётки капота.
Отечественные автомобили ВАЗ имеют карбюраторы, называемые штатные:
Все указанные типы пользуются большой популярностью у автолюбителей, долго служат, редко ломаются.
Принцип их работы во многом похож, состоит в создании горючей смеси за счёт смешивания топлива с воздухом, затем последующего распределения и равномерной подачи данной субстанции поочерёдно до цилиндров двигателя.
Имеется три основные разновидности карбюраторов: поплавковый, игольчатый, барботажный. Последний встречается весьма редко, практически не используется.
Для наглядности разберём конструкцию и функциональные характеристики самого популярного ВАЗовского карбюратора с поплавком производства .
Прежде чем приступить к изучению его устройства, необходимо понять, что исполнения данных приборов могут иметь серьёзные отличия, поэтому устанавливаются строго на определённые машины.
Главные элементы карбюратора, выполняющие работу по обеспечению, распределению горючей смеси – бензиновый, воздушный жиклёры, распылитель ВТС, диффузор, эмульсионная трубка, колодец. Все указанные изделия помещены в основную камеру дозирования.
Прежде чем начать самостоятельную очистку, стоит очень чётко понять и запомнить основное правило автослесаря: никогда не трогай тех запчастей, которые не могут сломаться.
Несколько слов об устройстве карбюратора ВАЗ-2105
Как показывает практика, с каждым годом спрос на карбюраторные силовые агрегаты снижается, при этом водители чаще интересуются инжекторными моторами. Обусловлено это, естественно, не личными предпочтениями автовладельцев, а тенденциями, которые всему миру диктуют лидеры в отрасли машиностроения. С каждым годом на рынке появляется всё больше усовершенствованных машин, предлагающих обновлённую начинку, способную выполнить всё больше полезных функций. Наряду с усовершенствованными возможностями становятся отличными характеристики транспортных средств.
Регулировка карбюратора ВАЗ-2105 до сих пор пользуется спросом из-за того, что карбюраторы, в отличие от инжекторов, могут похвастаться целым рядом преимуществ, делающих их относительно эффективными в некоторых случаях. Автомобили, которые оснащены карбюратором, способны активизировать движок за один оборот даже в тот момент, когда на улице сильный мороз. Как правило, во входном коллекторе сосредотачивается небольшое количество паров, которые способствуют запуску мотора при отрицательных температурах. Кроме того, такие машины, как ВАЗ-2105, оснащены подсосом, который способствует насыщению всей топливной конструкции, увеличивает концентрацию состава из кислорода и бензина, что способствует максимально быстрому нагреванию мотора.
Устройство вполне возможно настроить своими руками
Настройка холостых оборотов карбюратора
На фото ниже стрелками показаны основные винты настройки холостой системы карбюратора, важно не путать холостую систему и основную. Поэтому если двигатель прекрасно работает на холостых оборотах, но при нажатии на газ плохо тянет или стреляет в карбюратор (такие неполадки могут быть не только из-за карбюратора), многие пытаются настроить карбюратор крутя винты холостого хода, это не правильно, только собьете настройку холостого хода
Холостая система карбюратора держит только холостые обороты двигателя.
Винт показанный стрелкой 1 дает подачу воздуха в холостую систему карбюратора, винт показанный стрелкой 2 дает топливо, винт показанный стрелкой 3 открывает дроссельную заслонку карбюратора.
На фото эти винты замазаны герметикам для исключения самопроизвольного откручивания, при необходимости герметик легко удаляется, что дает возможность настраивать холостой ход заново.
Фото. Показаны винты настройки холостого хода карбюратора.
Начнем настройку с винта 3, обычно если этот винт выкрутить полностью, холостая система будет работать, но при нажатии на газ будет сильный провал а потом подхват двигателя. Поэтому этот винт немного открутите, затем закручивайте до того момента пока он слегка не коснется рычажка дроссельной заслонки. Прокрутите его на четверть оборота дополнительно. Винт показанный стрелкой 3 открутите как можно сильней, заведите двигатель, пусть он прогреться до рабочей температуры. Двигатель прогрелся, убирайте полностью подсос, возможно что будут очень большие холостые обороты, это нормально. Теперь винтом показанным стрелкой 2 постарайтесь достичь самых больших и устойчивых оборотов двигателя. Теперь остается уменьшить холостые обороты винтом 1, начинайте его закручивать, холостые обороты начнут уменьшаться. Как холостые обороты уменьшаться до 1000об. по тахометру или чуть меньше, это на Ваше усмотрение, попробуйте опять винтом 2 найти самые быстрые и четкие обороты двигателя.
Нашли самые лучшие обороты двигателя, можно опять сбросить холостые обороты двигателя винтом 1 если после регулировки винта 2 они поднялись.
Может быть и так, начинаете уменьшать холостой ход винтом 1, а он не сбрасывается до нужных оборотов двигателя, значит надо немного открутить винт 3, чтобы двигатель почти глох. Теперь винт 1 выкручивайте добиваясь нужных оборотов двигателя.
Фото. Карбюратор ВАЗ 2108.
Карбюратор ВАЗ 2108, настройка еще проще, пластиковым винтом 1 регулируете холостые обороты, а болтиком 2 качество холостых оборотов.
Классика среди карбюраторов: ДААЗ 1107010

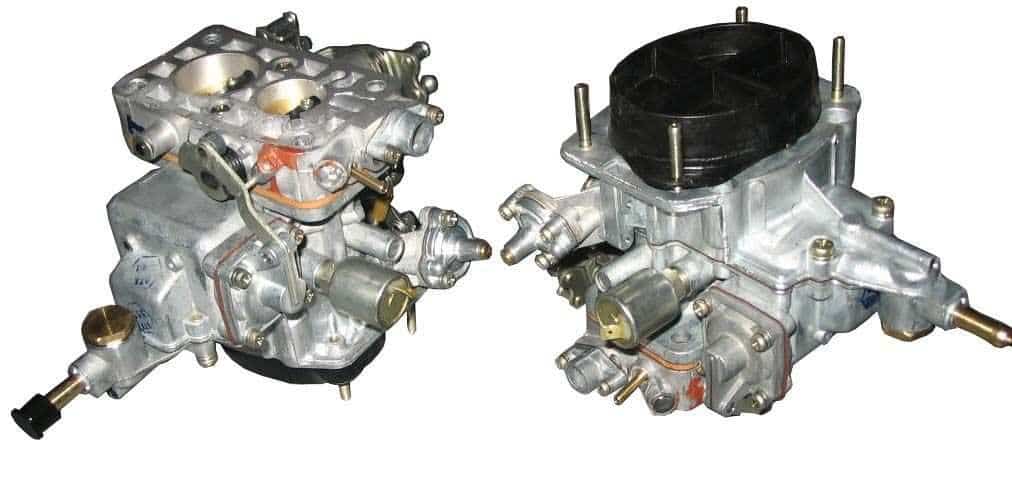

Карбюратор ДААЗ 1107010
Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.
Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.
При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:
- 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
- 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.
Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.
Общие сведения о карбюраторе ВАЗ-2105
Ниже перечислены основные сведения о карбюраторах, применяемых на 2105-й модели ВАЗ.
- Предназначение. Для получения бензина из топливной системы, его смешивания с воздухом и передачи к цилиндрам двигателя.
- Режимы работы. Их четыре: предварительный прогрев, нагрузка для холостого хода, средние обороты, повышенная мощность.
- Тип карбюратора: 2105-1107010 для моторов, мощность которых равна 1,3 л. Маркировка наносится на специальную табличку, что производители укрепляют в различные места снаружи устройства. Самые популярные модификации, представленные на российском рынке, – ДААЗ, Озон, Солекс. Их выбирают по объему автомобильного двигателя.
- Карбюратор представляет собой сложную систему взаимосвязанных между собой конструктивных частей различного назначения. Его главная ответственность: обеспечивать корректный расход топлива и эффективную работу мотора.
Качество деятельности 2105-го устройства зависит от модификации изделия, надежности его составляющих, марки и качества бензина, соответствия требований настроек техническим требованиям эксплуатации транспортного средства, санитарного состояния и т. д. Особенности функционирования карбюраторов влияют на работу мотора и могут изменять скорость разгона и движения авто, средний расход бензина, особенности зажигания.
Советы специалистов
Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:
- Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
- Смазывание резинового уплотнителя специальным моторным маслом.
- Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
- Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
- включить зажигание;
- снять и надеть на клапан разъем;
- прислушаться к звукам, доносящимся из электромагнитного клапана.
Если в процессе проверки будут слышны щелчки, деталь находится в полной исправности.
Процесс регулировки карбюратора ВАЗ-2105 — это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.
Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.
Как почистить карбюратор в дороге
Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.
Есть легкий способ прочистись жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.
Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.
Фото. Карбюратор ВАЗ 2109.
Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.
Фото. Выкручивание жиклера первой камеры в карбюраторе ВАЗ 2109.
После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.
Регулировка карбюратора ВАЗ: 2104, 2105, 2106, 2107, 2121, 21213
Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора. Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов. А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами
Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера
Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.
Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).
Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.
Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.
Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.
Как отрегулировать карбюратор на ваз 2101
Что потребуется для регулировки
Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:
- Гаечные ключи.
- Ветошь.
- Отвертки (крестовая, плоская).
- Защитные перчатки.
- Растворитель.
- Зубочистки.
- Баллончик со сжатым воздухом или насос.
После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.
Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.
Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.
Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.
Корректировка заслонки дросселя
Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.
Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.
Коррекция стартерной батареи
На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.
На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.
Проверка ускорителя насоса и его ремонт
Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.
Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.
Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.
Регулировка холостого хода
Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.
Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.
Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.
Регулировка карбюратора ВАЗ 2105
В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.
В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.
Для качественной полноценной регулировки понадобится:
- Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
- Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
- Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.
Основные этапы регулировки
После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:
- Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
- Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
- Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
- Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.
Фотогалерея: регулировка своими руками
Чистка жиклёров
Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.
Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.
Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий
Таблица: номера и размеры жиклёров ВАЗ 2105
Параметры | Первая камера | Вторая камера | ||
|---|---|---|---|---|
Тип | К-151 | К-151Д | К-151 | К-151 |
| Жиклер топливный главный, см 3 /мин | 220±3,0 | 220+3,0 | 380±5,0 | 380±5,0 |
| Жиклер воздушный главный, см 3 /мин | 330±4,5 | 330±4,5 | 330±4,5 | 330±4,5 |
| Блок жиклеров холостого хода, см 3/мин: | ||||
| трубка холостого хода | 95±1,5 | 95±1,5 | ─ | ─ |
| трубка эмульсионная | 85±1,5 | 85±1,5 | ─ | ─ |
| Жиклер воздушный холостого хода | 330±4,5 | 330±4,5 | ─ | ─ |
| Жиклер эмульсионный холостого хода | 280±3,5 | 280±3,5 | ─ | ─ |
| Жиклер топливный переходной системы, см 3 /мин | ─ | ─ | 150+2,0 | 150+2,0 |
| Жиклер воздушный переходной системы, см 3 /мин | ─ | ─ | 270±3,5 | 270±3,5 |
| Диаметр отверстия распылителя ускорительного насоса, мм | 0,4 +0,03 | 0,4 +0,03 | ─ | 0,4 +0,03 |
| Диаметр отверстия в винте эконостата, мм | 1,1 +0,06 | 1,1 +0,06 | ─ | 2 +0,06 |
| Диаметр отверстия перепуска топлива в бак, мм | 1,1 +0,06 | 1,1 +0,06 | ─ | ─ |
| Диаметр седла топливного клапана, мм | 2,2 +0,06 | 2,2 +0,06 | ─ | ─ |
| Диаметры диффузоров, мм: | ||||
| малых | 10,5 +0,1 | 10,5 +0,1 | 10,5 +0,11 | 10,5 +0,11 |
| больших | 23 +0,045 | 23 +0,045 | 26 +0,045 | 26 +0,045 |
| Масса поплавка в сборе — не более 12,5 г. |
Классика среди карбюраторов: ДААЗ 1107010
Карбюратор ДААЗ 1107010
Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.
Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.
При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:
- 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
- 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.
Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?
Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.
Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.
Регулировка карбюратора
Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации
Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне
Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:
Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.
Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:
- Система запуска устройства;
- Холостого хода;
- Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
- Уровень СО2.
Далее рассмотрим все стадии подробнее.
Настройка поплавкового механизма
Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:
- Снимаем крышку с карбюратора.
- Проверяем уровень топливной жидкости (значение должно равняться 28 мм).
Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:
- Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
- Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
- После того, как настройка механизма завершена, верните крышку назад.
Регулировка пускового устройства
Для настройки устройства делаем следующее:
Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки
Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.
Регулировка холостого хода
Регулировка необходима, когда пропадают холостые обороты
Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?
- Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
- Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
- После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
- Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
- Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.
Изменение содержания со2
Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.
