Ремонт главного тормозного цилиндра своими руками

Главный тормозной цилиндр ВАЗ 2101

Центральным узлом тормозной системы ВАЗ 2101, как и любой другой классической модели «Жигулей», является главный тормозной цилиндр (ГТЦ). За счёт этого элемента усилие, прилагаемое к педали тормоза, преобразовывается в гидравлическое давление в системе. Назначение, функции, неполадки и ремонтные работы этого механизма рассмотрим более детально.

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

На главный цилиндр возлагается две основные функции:

• передавать механическое воздействие от педали к колёсным цилиндрам;
• обеспечивать эффективное торможение транспортного средства.

На ВАЗ 2101 установлен ГТЦ, состоящий из двух секций, т. е. рассчитанный на работу с двухконтурной тормозной системой. В машинах с приводом на задние колёса один контур предназначен для передних тормозов, а второй — для задних. Такая конструкция удобна тем, что при возникновении проблем с одним из контуров, второй будет оставаться работоспособным и автомобиль удастся остановить, хоть и с меньшей эффективностью. ГТЦ на «копейке» расположен в моторном отсеке рядом с бачком, в который заливается тормозная жидкость.

Принцип работы

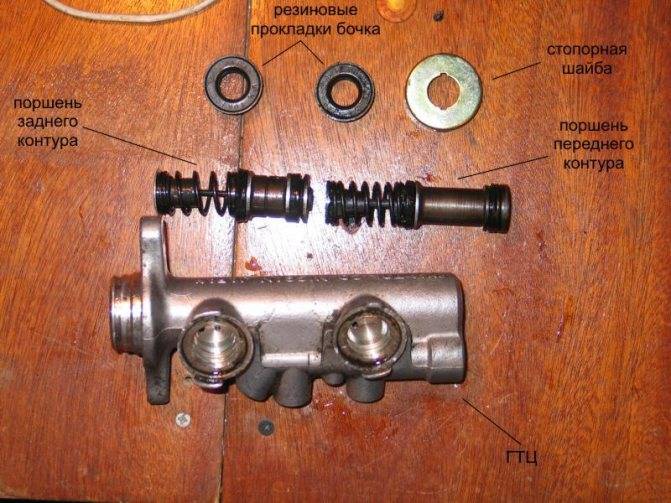

Основными деталями главного цилиндра являются:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

Функционирует главный гидроцилиндр таким образом:

1. В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
2. Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
3. Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Какой ГТЦ лучше

Когда требуется заменить ГТЦ, приходится задумываться о том, какому производителю отдать предпочтение. Исходя из практического опыта многих владельцев ВАЗ 2101 и другой «классики», оптимальным вариантом считается установка штатной детали от АвтоВАЗ с каталожным номером 2101–350–500–8. Из других производителей можно выделить:

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

Демонтаж главного цилиндра

Прежде чем производить демонтаж, вам потребуется слить жидкость из расширительного бачка и снять трубки. Затем вам потребуется выполнить такие действия:

1. При помощи специального ключа на «10» ослабьте затяжку всех трубок.
2. Выкрутите полностью трубки обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.

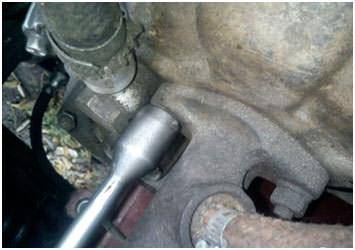

3. После отключения ГТЦ от системы необходимо с помощью ключа на «13» выкрутить гайки, которыми осуществляется крепеж к корпусу вакуумного усилителя.

На этом демонтаж окончен. Замену тормозного цилиндра нужно производить в строго обратной последовательности. Но если же имеется возможность сделать ремонт, проводите разборку цилиндра.

Порядок прокачки, пошаговая инструкция

В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.

Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.

Дальше:

1. Находим заглушку на штуцере, очищаем и снимаем ее.
2. Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
3. На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
4. Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.
5. Один конец шланга одеваем на штуцер, второй – на шприц.
6. Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.

Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.

Как прокачать сцепление других марок автомобилей одним человеком и с помощником

Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.

Пережмите возле шприца шланг рукой или канцелярским зажимом, это предотвратит попадание воздуха. Только тогда отключайте шприц и выливайте жидкость.

Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.

По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.

Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.

Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.

Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.

Также читайте про причины по которым может провалиться педаль сцепления.

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках

Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей

Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы

Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене

И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре

В таком случае деталь придется заменить целиком.

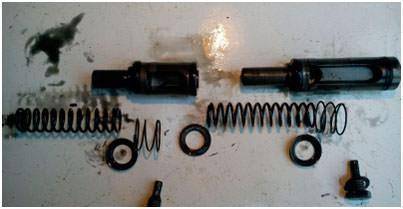

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Последовательность прокачки тормозов

Прокачивать тормозную систему обычно начинают с самой длинной трубки. Как правило, это задняя правая (то есть к рабочему цилиндру заднего правого колеса). Далее – «по убывающей»: задняя левая, передняя правая, передняя левая. Как правило, процедуру дублируют – «для верности». Не забудьте снять крышку с бачка тормозной жидкости – придётся добавлять жидкость по мере её убывания. Действия просты:

• При всех закрытых штуцерах напарник (тот, что в салоне) усиленно «работает» педалью тормоза. Если после нескольких нажатий педаль остаётся «мягкой», он, удерживая её в выжатом положении, даёт другому напарнику сигнал, чтобы тот открывал штуцер – просто в трубке слишком много воздуха и его необходимо стравить.
• Напарник (тот, что у колеса) закрывает штуцер и подаёт сигнал к повторной «накачке».
• Процедура повторяется, пока из штуцера не перестанет выходить воздух.

Правильнее всего на штуцер надевать трубку, помещённую в ёмкость – будут видны пузырьки воздуха и тормозная жидкость не будет проливаться на пол. Важным во время прокачки является согласованность действий напарников. То есть в тот момент, когда штуцер прокачки ещё не закрыт, ни в коем случае нельзя отпускать выжатую педаль – иначе воздух снова «всосёт» в цилиндр. После того, как прокачаны задние тормоза, необходимо переходить к передним цилиндрам. Передние тормоза прокачиваются так же, как и задние.

Рекомендуем: Что делать, если не горит одна фара ближнего света

Впрочем, в экстренных случаях – когда, например, пришлось срочно менять лопнувший передний тормозной шланг, допускается прокачать лишь передние тормоза – как применение временной меры. Именно они наиболее влияют на эффективность торможения – в силу распределения нагрузок. Но в процессе ремонта случается всякое – например, обламывается штуцер. Как прокачать тормоза, если сломан штуцер прокачки? В таких случаях – если нет возможности быстро приобрести новый цилиндр, – прокачивают через трубку, подводящую жидкость к цилиндру.

То есть действуют сходным образом – ослабляют гайку для того, чтобы выпустить воздух. А вообще, даже самые «закисшие» штуцеры зачастую удаётся успешно выкрутить. Обстукивайте цилиндрик с разных сторон небольшим молоточком и пробуйте повернуть его в ту и другую стороны. Иногда, правда, эта процедура отнимает много времени и сил, но в большинстве случаев приводит к успеху.

Контрольно-измерительные элементы

1. Ни поршень, ни отверстие в корпусе насоса, в котором они работают, не должны иметь царапин, следов ржавчины или других повреждений. Если они есть, поршень необходимо заменить. Помните! В случае малейшего сомнения относительно безупречного состояния поверхности поршней, замените их новыми с уплотнительными кольцами.

2. Загрязнения, которые не поддаются чистке, очистите, например, с помощью WD-40. Подождите, пока препарат не впитается, а затем протрите грубой тканью. Ни в коем случае не протирайте поршень или насос внутри наждачной бумагой!

3. Внимательно посмотрите на поршневое кольцо: его уплотняющая сторона должна быть «острой», то есть не должна быть порезана или треснута.

Помните! Большинство сменных плунжеров уже оснащены новым герметиком, поэтому его нельзя заменять ни при каких обстоятельствах. После установки насоса установите новые поршни в сборе с уплотнительными кольцами и новым защитным кольцом.

Расположение и назначение ГТЦ

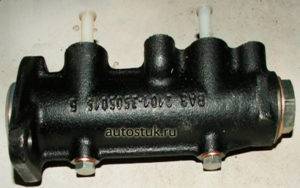

Главный цилиндр представляет собой продолговатый цилиндр с гнёздами для подключения трубок тормозных контуров. Элемент находится в задней части подкапотного пространства, напротив водительского места. ГТЦ легко обнаружить по двухсекционному расширительному бачку, установленному выше агрегата и соединённому с ним 2 шлангами.

Корпус ГТЦ прикреплен к «бочонку» вакуумного усилителя, расположенного на задней стенке моторного отсека

Крепится цилиндр двумя гайками М8 к фланцу вакуумного усилителя тормозов. Эти узлы работают в паре — идущий от педали шток надавливает на поршни ГТЦ, а мембрана вакуума усиливает это нажатие, облегчая работу водителя. Сам цилиндр выполняет следующие функции:

• распределяет жидкость по 3 рабочим контурам — два обслуживают передние колёса по отдельности, третий — пару задних;
• посредством жидкости передаёт усилие педали тормоза на рабочие цилиндры (РЦ), сжимающие либо раздвигающие колодки на ступицах колёс;
• направляет излишки жидкости в расширительный бачок;
• отбрасывает шток и педаль в исходное положение после того, как водитель перестал её нажимать.

В классических моделях «Жигулей» задние колёса объединены в один тормозной контур

Основная задача ГТЦ — без малейших задержек передавать давление на поршни рабочих цилиндров, сохраняя силу и скорость нажатия педали. Ведь машина замедляется по-разному — в аварийной ситуации водитель давит педаль «в пол», а при объезде препятствий и неровностей — слегка притормаживает.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

• медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
• большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
• тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
• автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
• тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

• увод автомобиля в сторону при торможении;
• подклинивание тормозных механизмов на одном из колёс;
• появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
• нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

1. Открывают крышку резервуара.
2. На водительское место усаживают помощника. Двигатель не запускают.
3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Проверка колес, ручного тормоза и тормозов в процессе езды

Проверяем колеса

Осматривая колеса, знайте, что они должны быть совершенно сухими, причем как снаружи, так и внутри. С особой тщательностью осмотрите внутренние поверхности колес, используя смотровую яму. Малейшее присутствие на колесах маслянистых следов послужит тревожным сигналом протекания рабочего цилиндра системы торможения.

Ручной тормоз

Проверяя тормозную систему автомобиля, было бы несправедливо забыть о ручном тормозе, который тоже является частью этой системы и подлежит проверке. Хороший, качественный «ручник» не позволит откатываться машине назад на дорожном уклоне в 23%. При этом вам необходимо посчитать, при каком количестве щелчков в процессе поднятия рычага ручного тормоза машина фиксируется в неподвижном положении. В самом идеальном случае «ручник» срабатывает за 3-4 щелчка.

Тормоза в движении

После визуальной проверки тормозов не забудьте протестировать тормоза в движении. Для этого разгоните машину на открытом отрезке дороги примерно до скорости 50-60 км/ч и после этого резко нажмите на тормозную педаль

Важно! Проверку тормозной системы в процессе движения можно производить только после того, как вы убедились в исправности всех ее компонентов!

Что касается размера тормозного пути, то он у каждой машины свой и, как правило, зависит от состояния дорожного покрытия, от шин, от веса автомобиля и от многих других причин.

Примечание:

при наличие в машине системы ABS процесс торможения будет несколько иным — при резком нажатии на педаль вы почувствуете обратную отдачу, которая будет проявляться в качестве специфической вибрации. А если на машине установлена система курсовой устойчивости, то в этом случае при резком торможении на «торпедо» начнет работать индикатор, сообщающий о работе этой системы.

В заключение отметим, что систему торможения автомобиля можно проверить с помощью специального стенда диагностики, который предоставит объективную информацию относительно состояния тормозной системы.

Видео о работе тормозной системы автомобиля:

Тормозная система необходима для быстрого изменения скорости или полной остановки автомобиля и удержания его на месте при стоянке. Для этого на автомобиле есть такие виды тормозных систем, как — рабочая, стояночная, запасная и вспомогательная система (тормоз-замедлитель).

В случаи, если у вас появились сомнения в исправности, то необходимо их проверить. Ведь будет прискорбно, если действительно они неисправны, а впереди будет бетонная плита или чего хуже чей-то Лексус.

Как проверить дисковые тормоза?

При проверке дисковых тормозов, как правило в первую очередь измеряется толщина накладок на колодках. В случаи если видна стальная опорная плита, то это нам говорит о том, что необходимо произвести замену тормозных колодок.

При проверке дисковых тормозов на исправность выполняем следующие действия.

1)

. Поднимаем домкратом автомобиль, снимаем переднее колесо. В данном случаи не стоит также забывать и о безопасности, то есть следует использовать колесные башмачки.

2).

Перед вами тормозной диск, он же ротор. Проводим рукой по двум сторонам диска от центра к краю. Таким образом можно будет определить изношенность тормозного диска. Если почувствуете неравномерность износа или же диск сильно изношен, то следует обратиться к мастеру, для определения возможности дальнейшей эксплуатации тормозного диска (после росточки) или придется произвести его замену.

3)

. Далее проверяем тормозной суппорт. Только помните, если автомобиль совсем недавно эксплуатировался, то суппорт будет горячим. Но а если нет, то обхватываем его руками и покачиваем из стороны у сторону, что позволит убедиться в исправности монтажных шпилек и проушин.

4)

Обращаем внимание и на тормозные колодки

В случаи, если толщина накладок тормозных колодок составляет всего 30 процентов от толщины накладок на новых, то заменяем их на новые.

5)

. Перед заменой колодок на новые, поршня суппорта утапливаем в корпус, для того чтобы суппорт легко сдвинулся с тормозного диска. После этого откручиваем один из болтов крепления, сдвигаем суппорт и заменяем колодки. Собираем в обратной последовательности.

Когда нужно прокачивать сцепление, важные особенности

Прокачка сцепления необходима:

После полной его замены.
Выхода из строя шлангов, а также других элементов.
При утечки тормозной жидкости и завоздушенности системы по причине ее разгерметизации (к примеру, между рабочим цилиндром и трубкой).
Из-за поломки главного цилиндра и его замены.
После замены выжимного подшипника.
При выявлении поломок в трансмиссии (важно чтобы при диагностике трансмиссии сцепление работало четко, без провалов).

Для прокачки сцепления на Рено Меган 2 производитель рекомендует использовать тормозную жидкость ROSDOT 4, которая соответствует требованиям стандартов SAE J 1703, FMVSS 116 DOT 4, ISO 4925, JIS K2233.

Если в процессе эксплуатации авто допускалось смешивание разных марок тормозных жидкостей, то рекомендуется провести полную ее замену с заменой всех прокладок и уплотнителей.

Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной. Забор жидкости для первой системы находится выше, чем для второй. Это сделано для того, чтобы, когда, например, потек главный цилиндр сцепления или рабочий, не пропадали тормоза

Т.е. контура отдельные

Это сделано для того, чтобы, когда, например, потек главный цилиндр сцепления или рабочий, не пропадали тормоза. Т.е. контура отдельные.

Поэтому очень важно, чтобы перед прокачкой сцепления бачек был полным под самую крышку

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Какие причины укажут на неисправность

DmitryCorsten Блог Коды ошибок бортовых компьютеров семейства Самара-2 ВАЗ 2113, ВАЗ 2114,ВАЗ 2115

Понять, что в работе главного цилиндра сцепления проявляются неисправности, помогут следующие признаки:

• резкое снижение в бачке уровня рабочей жидкости;
• следы подтеков в области расположения рабочего и основного цилиндра;
• своеобразный «провал» при нажатии педали сцепления;
• невозможность полностью нажать на педаль сцепления.

Среди основных видов неисправностей, которые отметили специалисты, стоит выделить следующие:

• неисправность самого цилиндра;
• изношенность манжетов или поршня;
• наполнение системы некачественной тормозной жидкостью, в составе которой могут быть как многочисленные пылинки, так и переизбыток влаги.

Чтобы устранить причины неисправности главного элемента, впору задействовать два способа – заменить пришедший в непригодность на новый или устранить незначительную поломку самостоятельно ремонтом. Однако стоит понимать, что ремонту подлежат только резиновые манжеты и корпус, да и к тому же ремонт комплектующих не всегда даст ожидаемого результата. Также необходимо отметить, что касается пыльника, то его тоже нужно осмотреть на наличие больших загрязнений. По мнению специалистов, лучше всего полностью заменить цилиндр, тем более что его стоимость не превышает 550 рублей.

Снятие и ремонт

Чтобы снять, отремонтировать и установить на место, понадобится минимум инструмента:

• ключ на 13;
• спец.ключ для тормозных трубок;
• плоская отвертка;
• ремкомплект главного тормозного цилиндра;
• емкость для тормозной жидкости;
• шприц;
• тормозная жидкость.

Чтобы не пролить тормозную жидкости из бачка, ее нужно перелить в подготовленную емкость с помощью шприца. Порядок действий по снятию цилиндра заключается в следующем:

• ослабить хомуты резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачка с тормозной жидкостью к штуцерам цилиндра;

специальным ключом открутить три тормозных трубки;

Примечание: момент затяжки тормозных трубок очень большой, попытки их открутить при помощи обычного рожкового ключа могут привести к срыву граней.

• открутить гайки, крепящие главный тормозной цилиндр к вакуумному усилителю;
• снять тормозной цилиндр.

Теперь необходимо разобрать главный тормозной цилиндр и провести осмотр на предмет царапин или раковин, если они не обнаружены, если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым. На этом этапе не должно возникнуть никаких проблем – надо поочередно открутить стопорные винты, начиная от пробки. Когда будете выкручивать второй винт, придерживайте поршень, чтобы он не вылетел под действием пружины. Первый поршень выйдет сам, второй надо будет выбивать, постучите корпусом по деревяшке.

• снимите все уплотнительные кольца с поршней и тщательно протрите все детали — поршни, пружины, корпус;
• замените резиновые уплотнители на поршнях;
• соберите детали главного цилиндра и затяните гайку-пробку.

Прикрутите его к корпусу вакуумника, подсоединяем трубки, шланги от бачка. Трубки следует закрутить не полностью, залейте в бачок тормозную жидкость и, как только она начнет вытекать из-под трубок, закрутите их до конца. После окончательной сборки, скорее всего, понадобится прокачка системы, для удаления воздуха из нее, при этом произойдет полная замена жидкости.

Проверяем места соединений и сам главный тормозной на отсутствия течи. Также необходимо проверить эффективность тормозов. Если все нормально, значит ваш автомобиль готов к дальнейшей эксплуатации.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты. Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.
