Карбюратор ВАЗ 2109 – особенности конструкции

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

  • на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
  • заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
  • выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.

Регулировка холостого хода

Далее идет настройка оборотов холостого хода. Эти настройки бывают лишь двух видов: частичная и полная. Частичная настройка для обычной регулировки мощности, а полная может изменять объем воздуха. Обычная настройка проводится с винтом «количества» топливовоздушной смеси. Данный винт предназначен для установки угла открытия заслонок, который осуществляет получение топливовоздушной смеси в цилиндры.

Настройка рабочего хода происходит с заведенной машиной и с энергетической нагрузкой, то есть с включенным светом и печкой внутри. Расстановка делается на работающем двигателе через винт «количества» до того момента, пока обороты холостого хода не придут в норму (800-900 об/мин). Следить за этим можно по тахометру.

В случае неправильной работы двигателя, требуется провести полную настройку, для которой понадобится винт «количества» и винт «качества».

Настройка состоит из следующих шагов:

Дожидаемся прогрева двигателя и после этого следует заглушить его;
Находим винт «качества», закручиваем до конца, а потом раскручиваем на 3 полных оборота;
Запускаем двигатель, включаем разные потребители энергии для создания нагрузки потребления автомобиля.
С помощью винта «количества» мощность должна достичь 700-800 об/мин;
Винтом «качества» настраиваем на максимальный предел возможных оборотов.
Ставим винтом «количества» на 900 об/мин;
Винтом «качества»следует снизить до 800 об/мин;
Осторожно выкручиваем винт «качества», до тех пор, пока не случится перебой, потом вкручиваем на 1 оборот;
Устанавливаем мощность винтом «количества» на показателях 800-900 об/мин.

В конце, когда все регулировки сделаны, нужно проверить работу карбюратора. Сделать это можно нажав резко на педаль газа и быстро ее отпустить. Мотор должен сразу реагировать на действия, без лишнего шума. После снижения оборотов двигателя, также не должно быть каких-то неполадок в его работе.

Как отрегулировать холостой ход на ваз 2109 своими руками в этом видео:

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто. На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

  1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
  2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
  3. Ослабить 5 винтов крышки КУ и снять ее.
  4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
  5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
  6. Отрегулировать поплавки с помощью подкручивания креплений.
  7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
  8. Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
  9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

  1. Прогреть двигатель, затем заглушить и дать ему остыть.
  2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
  3. Включить двигатель.
  4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
  5. Выключить двигатель
  6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
  7. Установить все детали на место.
  8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

Источник

Причины, по которым заливает свечи


Этот вопрос волнует владельцев карбюраторных автомобилей намного чаще, нежели инжекторных. В особенности часто это случается в зимний период времени. Существует несколько причин возникновения подобной неисправности:

  • для того чтобы в зимний период года смешать рабочую смесь, требуется куда большее количество усилий, нежели летом. Чтобы данной проблемы не возникало, необходимо обязательно заливать в мотор качественное масло, держать аккумуляторную батарею в полностью заряженном состоянии, а также следить за исправностью стартера;
  • двигатель сильно изношен;
  • некачественные свечи либо свечные провода.

Тюнинг фар и электрического оснащения

Фары, которые уже присутствуют в машине, совсем не украшают её, а даже наоборот, делают её дизайн намного мрачнее.

Поэтому замена стандартных фар производится трёх видов:

  • Блок фары. Фары, которые добавляют машине человеческих черт. Они достаточно привлекательно смотрятся со стороны.
  • Тонировка фар. В случае установки такого вида фар, освещение на дорогу достаточно изменится и изменится оно в худшую сторону;
  • Ксеноновые фары. Негативно влияют на прохожих мимо людей. Также за них предусмотрен штраф в ГАИ.

Пластмасса на задних фарах достаточно мутная и не красива. Так же в случае тумана, они очень плохо освещают, и это может произвести к аварии. Можно, конечно же, купить новую пластмассу и заменить старую, но более выгодно отполировать своими руками старую, стандартную пластмассу с завода.

И в случае полировки задних фар они приобретут новый и красивый вид, а самое главное, будут отлично освещать. И в случае тумана вас буду замечать автомобили, идущие сзади вас, и таким образом вы избежите аварий и побережете свои нервы.

Тюнингованные, новые бампера просто бесподобно смотрятся с этой машиной, намного лучше, чем стандартные, которые придумали на заводе. Но цена такого типа бампера соответствующая. На рынке есть вид такого профиля как «пластмассовое окно», с присутствием внутри пластмассовой сетки.

Установка своими руками вам обойдется не слишком дорого. Существует три вида заводских приборов. Но каждый из них имеет просто отвратительный вид. Рекомендуем к просмотру данное видео, из которого вы узнаете, как провести тюнинг для двигателя ВАЗ 2107.

Поэтому каждый уважающий себя автолюбитель поменяет его на другой, на более красивый. Для Ваз 2109 существуют два вида панели приборов, это стрелочная и электронная. Как и многие другие детали данного автомобиля, на заводе были сделаны либо не красивые, либо не качественные. То же самое можно сказать о стеклоподъемнике.

В зимнее время, в морозы опустить стекло просто нереально, так как резинка, которая уплотняет, попросту примерзает и не дает опустить стекло. Для того, чтобы заменить старый стеклоподъемник, вам потребуется новый электрический стеклоподъемник, ваши руки и инструменты.

Настройка карбюратора на ВАЗ-2109

Как частичную регулировку, так и полную настройку карбюратора на ВАЗ-2109 можно осуществить достаточно просто. Если данные действия выполнены достаточно правильно, то существует большая доля вероятности, что большинство вышеуказанных проблем будет устранены.

Кстати, провести регулировку либо настройку карбюратора на этом автомобиле можно самостоятельно. Это нужно для того, чтобы сэкономить значительные денежные средства, которые потребуются для произведения данного действия в сервисном центре. Самостоятельно проводить данную работу намного удобнее, если рядом с вами будет находиться помощник. Таким образом, вам удастся сэкономить еще и потраченное время.

Прежде чем приступить к регулировке карбюратора, необходимо подготовиться. Для этого следует:

  • обеспечить постоянный приток свежего воздуха в том помещении, где будет проводиться регулировка либо настройка карбюратора;
  • установить автомобиль в горизонтальном положении;
  • подготовить тряпки, которые не оставляют после себя ворсинок;
  • обзавестись плоской отверткой;
  • подготовить средства для чистки. В самом крайнем случае это может быть бензин. Но лучше всего использовать именно сжатый воздух.

Последовательность действий

Изначально следует произвести регулировку дроссельной заслонки. Делается это в такой последовательности:

  1. Проверяем и регулируем натяжение троса при помощи ключа на 13.
  2. Проверяем, полностью ли открыта заслонка, когда педаль газа выжата, и закрыта ли при отпущенной педали. В случае несовпадения, при помощи того же ключа устраняем неисправность.

Следующий этап – воздушная заслонка. Порядок действий таков:

  1. Снимаем крышку с воздушного фильтра.
  2. Если существует такая необходимость – заменяем фильтр.
  3. Если ручка подсоса полностью утоплена, заслонка должна располагаться непосредственно под торпедой и быть абсолютно открытой.
  4. Рычаг заслонки провернуть до полного открытия и утопить его до упора.
  5. Вынуть торс из изоляции и затянуть болт регулировки тяги, после чего снова проверить заслонку.
  6. Если существует такая необходимость, следует немного подвигать оболочку троса и зажать болт крепления.
  7. По достижении необходимого результата необходимо затянуть болт по направлению к рычагу и закрыть крышку фильтра.

Регулировка пускового устройства является третьим этапом данной работы. Его регулировка производится двумя способами. В соответствии с первым карбюратор будет необходимо снять. Но, следуя второму этапу, можно обойтись и без его демонтажа. Для последнего варианта вам потребуется тахометр. Прежде чем приступить к регулировке, следует снять корпус воздушного фильтра и полностью вынуть рычаг воздушной заслонки. Он располагается в салоне автомобиля непосредственно под торпедой. Далее нужно запустить двигатель и внимательно наблюдать за тем, что будет происходить.

Благодаря плоской отвертке, откручиваем воздушную заслонку на треть, а при помощи ключа на 7 делать то же самое с болтом регулировки. Аналогичное действие необходимо проводить до того момента, пока показатель тахометра не будет варьироваться в диапазоне от 3100 до 3400 оборотов. Как только вышеуказанный результат достигнут, необходимо опустить заслонку.

На этом процесс регулировки и настройки карбюратора на ВАЗ-2109 можно считать оконченным. Как видим, в этом нет ничего сложного. Главное, обзавестись необходимым инструментом, знаниями и выдержкой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Количество бензина

Если хотите изменить количество бензина для создания горючей смеси, откройте поплавковую камеру карбюратора Солекс. Вам придется снять верхнюю часть корпуса Солекса. Расстояние от поплавка до верхней крышки должно составлять 25 мм. Минимальное значение — 23 мм; если уровень поплавка ниже, то аккуратно его подогните выше. Проверьте на холостых оборотах.

Если это значение будет некорректным, может увеличиться количество потребляемого топлива, а мощность двигателя, наоборот, снизится.Рекомендуется проводить настройку карбюратора своими руками сразу после выявления нестабильной работы двигателя. Если вовремя не выполнить эту процедуру, возможны очень серьезные поломки внутри узла.

Информацию о том, как правильно настроить именно вашу модель Солекса вы найдете в руководстве к своему автомобилю. Например, значения, приведенные выше для модели 2109 ВАЗ, могут отличаться в зависимости от модификаций конструкции. В инструкции должна быть также указана поэтапная настройка всех механических элементов узла. Если же у вас нет времени заниматься самостоятельно корректировкой работы карбюратора, то отвезите машину в СТО.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления. Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

основные технические характеристики рассматриваемых автомобилей :

Настройка и регулировка карбюратора

1. Принцип регулировки и настройки карбюратора.

Принцип настройки состоит в установке горючей смеси для двигателя. Эта смесь должны быть необходимого качества. Если у вас отсутствуют специальные стенды и техника, вам довольно сложно будет самостоятельно произвести настройку карбюратора. Но при наличии достаточного опыта или теоретической базы, можно без проблем проделать такую работу.

Если карбюратор не настроен и не отрегулирован по норме, то и работа двигателя будет нестабильной, и он не достигнет оптимальной мощности.

Первым делом нужно отыскать винт качества. Откройте капот, вы видите карбюратор, нужный винт расположен внизу слева от карбюратора, внизу за ним. На первый взгляд его можно не заметить, он располагается в отверстии. Чтобы покрутить такой винт, понадобится не слишком длинная отвёртка незначительного диаметра (примерно 3 мм)

Для настройки и регуляции карбюратора требуется запустить двигатель. Пусть потрудится на холостых оборотах. Вращайте указанный винт по часовой стрелке. Крутить нужно до того момента, пока не уменьшатся обороты двигателя. Затем вращайте винт в противоположном направлении, пока не снизятся обороты двигателя, при этом посчитывая количество вращений отвёртки. Далее следует несложный расчёт. Это количество делим на два. Полученное число означает, сколько раз нужно вращать винт опять по часовой стрелке.

В приблизительно таком положении следует зафиксировать винт качества. Затем по плану регулирование и настройка карбюратора по числу оборотов холостого движения. Для этого используется довольно большой пластмассовый винт, находящийся сзади карбюратора. Винт имеет большую головку, сделанную под руку. Вращайте его до требуемых оборотов. Если на вашей машине установлен тахометр, то подойдёт значение от 700 до 900 оборотов. Если тахометра нет в наличии, то ставьте обороты на слух – с минимальной устойчивостью.

Не стоит забывать и про настройку функции воздушной заслонки. Суть этой работы проста. Сильно вдавите рукоятку привода воздушной заслонки. Она должна полностью открыться и принять строго вертикальное положение. В ином случае топливо будет излишне расходоваться. Привести заслонку в такое положение можно изменив крепление приводного троса воздушной заслонки к карбюратору.

2. Каким образом извлечь винт качества?

При разборке и промывке карбюратора встаёт проблема по извлечению винта качества. Он установлен таким образом, что после откручивания его сложно достать. Есть некоторые способы как вытащить этот винт. Здесь предложен способ с иглой.

Берётся длинная швейная игла. Самый её кончик загибается на 90 градусов. Загиб делается при помощи зажигалки. Под воздействием пламени кончик иглы нагревается до красна. Затем его нужно подогнуть плоскогубцами на пару миллиметров. Затем ещё дважды повторить действия с нагреванием и загибанием кончика. Так, постепенно, будет достигнут угол в 90 градусов. Сразу так загибать иглу не рекомендуется, она просто сломается.

В результате должна получиться иглы с крючком. И с помощью такого инструмента аккуратно извлекается винт качества. Только предварительно его нужно вывернуть из резьбы.

Можно провести замену имеющегося винта качества на новый, либо заменить на нём резиновое колечко (разумеется, тоже новым).

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

  1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
  2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
  3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
  4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
  5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

  1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
  2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
  3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Слишком богатая топливная смесь . Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.

Следующие признаки можно назвать следствием предыдущих и это:

  • Неустойчивые обороты холостого хода;
  • Повышение расхода топлива;
  • Ухудшение пусковых свойств;
  • Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.

  1. Купите емкость с очистителем для карбюратора. При этом ваш двигатель вполне может быть инжекторным. Просто данный состав отлично подходит для чистки РХХ и не только.
  2. Отключите от датчика колодку с проводами, открутите два крепежа и извлеките непосредственно сам пострадавший регулятор.
  3. Зачистите регулятор от накопившегося мусора, загрязнений, очистите обязательно саму иглу и пружину. Делать это нужно средством для чистки карбюратора. Используйте подручные средства, дабы привести в порядок достаточно компактное устройство.
  4. Обязательно очистите посадочное гнездо регулятора холостого хода на дроссельном узле. Именно туда входит конусообразная игла датчика ХХ.
  5. Завершив мероприятия по очистке устройства, верните его на место и проверьте в работе.
  6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новый регулятор и установить его на место старого датчика.
  7. Обязательно перед заменой обесточьте автомобиль, отключив минусовую клемму с аккумуляторной батареи, затем отключите колодку с питающими проводами, открутите крепежные винты и снимите устройство.
  8. Выполните сборку, действуя в обратной последовательности.


Разборка узла для чистки или замены Здесь главное действовать аккуратно и не переусердствовать с карбюраторным очистителем, если сначала решили попробовать зачистить устройство. В остальном замена РХХ не вызывает проблем даже у новичков.

Двигатель

Без доработки силового агрегата тюнинг ВАЗ 2109 решительно немыслим. В данном случае рекомендуется обратиться на сертифицированное СТО.

Серьезная переработка мотора подразумевает целый спектр действий. Обычно целью становится один из 2-х результатов:

  1. Получение отдачи в 98 л. с. и разгон до 183 км/ч;
  2. Спортивный вариант.

Получение отдачи в 98 л. с. и разгон до 183 км/ч

Для этого устанавливаются следующие детали:

  • облегченные шатуны на 121 мм;
  • облегченного типа коленвал с ходом поршня в 78 мм;
  • поршни кованые (диаметр 82,5 мм);
  • поршневые кольца облегченного типа;
  • 11,3-миллиметровый распредвал;
  • ГБЦ от Лада Калина.

Спортивный вариант

В этом случае ставятся облегченные компоненты: маховик, коленвал, поршни и шатуны. Кроме того, потребуется монтаж масляных форсунок, нового редуктора, сцепления, медного радиатора, системы зажигания бесконтактного типа, а также спортивного глушителя.

Снятие и установка карбюратора

Монтаж и демонтаж производится в случае ремонта этого узла, его полной замены, а также для основательной промывки и чистки. Засориться КУ может, если автомобиль эксплуатируется по пыльным дорогам, а также в результате несвоевременной замены элемента воздушного фильтра.

Снятие и установка карбюратора ВАЗ-2109 совершаются очень просто, даже при начальных навыках автослесаря проделать такую работу своими руками способен почти любой водитель (автовладелец). Выполняем операцию по демонтажу следующим образом:

  • выключаем зажигание, открываем капот, снимаем верхнюю крышку, фильтрующий элемент, затем отворачиваем четыре гайки, крепящие корпус воздушного фильтра (КВФ);
  • ослабив хомуты, отсоединяем топливные шланги, откручиваем два крепления троса подсоса, убираем тросик в сторону, разъединяем фишки проводов электромагнитного клапана и датчика закрытия дроссельной заслонки;

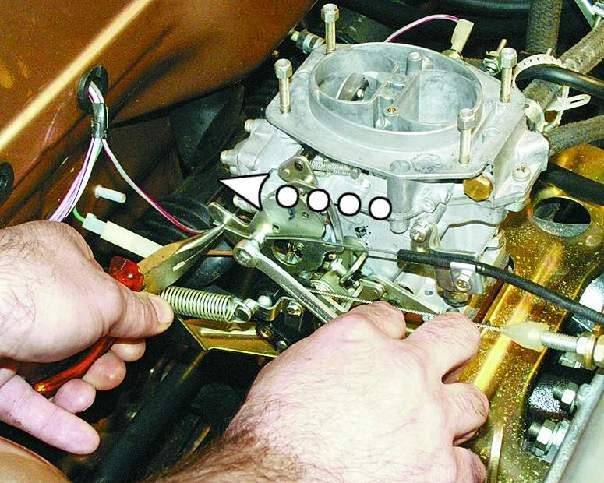

  • также отсоединяем тросик газа, предварительно удалив возвратную пружину, шланг опережения угла зажигания, откручиваем гайки крепления самого карбюратора (тоже 4 шт.);
  • чтобы не терять тосол и не отсоединять патрубки с охлаждающей жидкостью, проще открутить винтик крепления блока подогрева, но он находится сзади корпуса, не в самом доступном месте;
  • в таком случае приподнимаем вверх открученный карбюратор, сдвигаем его вперед, находим положение, в котором удобно было бы демонтировать этот крепеж;
  • теперь ничего не мешает снять узел целиком.

Если КУ основательно прикипел к шпилькам и не сдергивается, можно аккуратно подстучать его у основания небольшим молоточком, пошатать руками из стороны в сторону. Как правило, после нескольких попыток устройство поддается, после его съема можно приступать к дальнейшим запланированным операциям, монтаж узла производится в обратном порядке.

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

  • неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
  • порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
  • плохо закреплен или неправильно установлен трос подсоса;
  • отсутствует или растянута возвратная пружина;
  • неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

  • полностью вытягиваем трос подсоса;
  • с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
  • ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);
  • затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
  • два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
  • после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
  • если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
